от 27 декабря 2012 г. № 1985-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

МЕТОД ОПРЕДЕЛЕНИЯ ДИФФУЗИОННОГО ВЛАГОПОГЛОЩЕНИЯ В ТЕЧЕНИЕ ДЛИТЕЛЬНОГО ВРЕМЕНИ

Thermal insulating products in building applications. Method for determination of long-term moisture absorption by diffusion

(EN 12088:1997, IDT)

ГОСТ EN 12088-2011

МК 91.100.60

1 июля 2013 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1. Подготовлен Некоммерческой организацией «Ассоциация производителей экструдированного пенополистирола „РАПЭКС“ на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.»

2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».

3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (приложение Д к Протоколу от 8 декабря 2011 г. № 39, дополнение № 1).

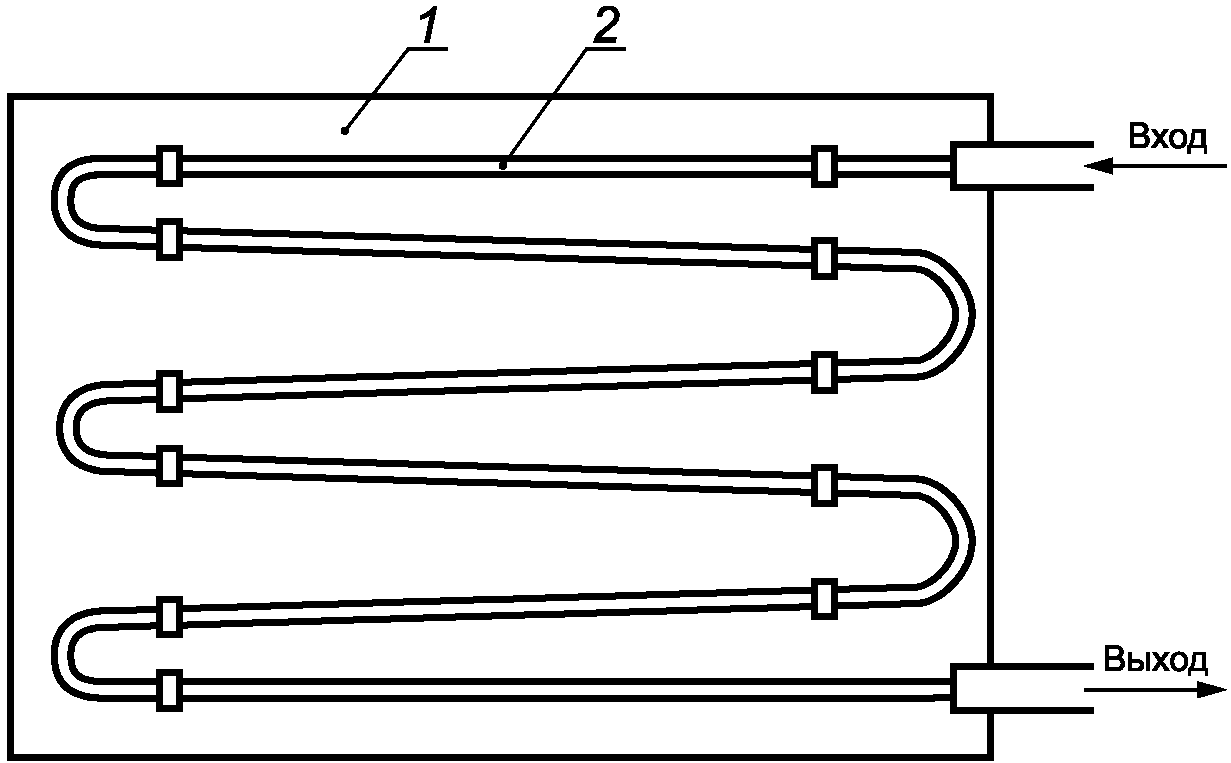

Настоящий стандарт дополнен Приложением ДА, в котором приведен пример охлаждающей пластины для образца при определении абсорбционного влагопоглощения.

Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского регионального стандарта соответствующий ему межгосударственный стандарт, сведения о котором приведены в дополнительном Приложении ДБ.

Степень соответствия — идентичная (IDT).

5. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. № 1985-ст межгосударственный стандарт ГОСТ EN 12088-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение теплоизоляционных материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.

1. Область применения

Настоящий стандарт распространяется на теплоизоляционные изделия (далее — изделия), применяемые в строительстве, и устанавливает требования к средствам испытания и методике определения диффузионного влагопоглощения <*> в течение заданного длительного времени.

Метод, приведенный в настоящем стандарте, моделирует условия эксплуатации, при которых изделия поглощают влагу с двух сторон при высокой относительной влажности воздуха ( \approx 100\%) и разности давлений водяного пара в течение длительного периода времени, например, изделия, применяемые в инверсионных крышах, или изделия, применяемые в качестве тепловой изоляции в грунте в незащищенном от воды виде.

Метод, приведенный в настоящем стандарте, не может быть применен для всех видов теплоизоляционных изделий. О необходимости применения метода, приведенного в настоящем стандарте, должно быть указано в стандарте, а при его отсутствии — в технических условиях (ТУ) на изделие конкретного вида.

Примечание. Для изделий, применяемых в качестве тепловой изоляции в грунте в незащищенном от воды виде, температура испытания 50 °C может быть заменена на более низкую температуру, если имеются соответствующие указания.

2. Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

EN 12085:1997. Thermal insulating products for building applications — Determination of linear dimensions of test specimens (Теплоизоляционные изделия, применяемые в строительстве. Определение линейных размеров образцов для испытаний).

3. Термины и определения

Настоящий стандарт не содержит терминов.

4. Сущность метода

Сущность метода заключается в определении увеличения массы образца изделия, подвергаемого воздействию перепада давлений водяного пара и температурного градиента в течение 28 сут.

5. Средства испытания

5.1 Весы с погрешностью взвешивания +/- 0,1 г.

5.2 Коррозионно-стойкий контейнер с рамой для установки образцов.

5.4. Охлаждающая пластина <*>, теплоизолированная с наружной стороны, для поддержания температуры (1 +/- 0,5) °C.

5.5 Водопроводная вода с регулируемой температурой (50 +/- 1) °C.

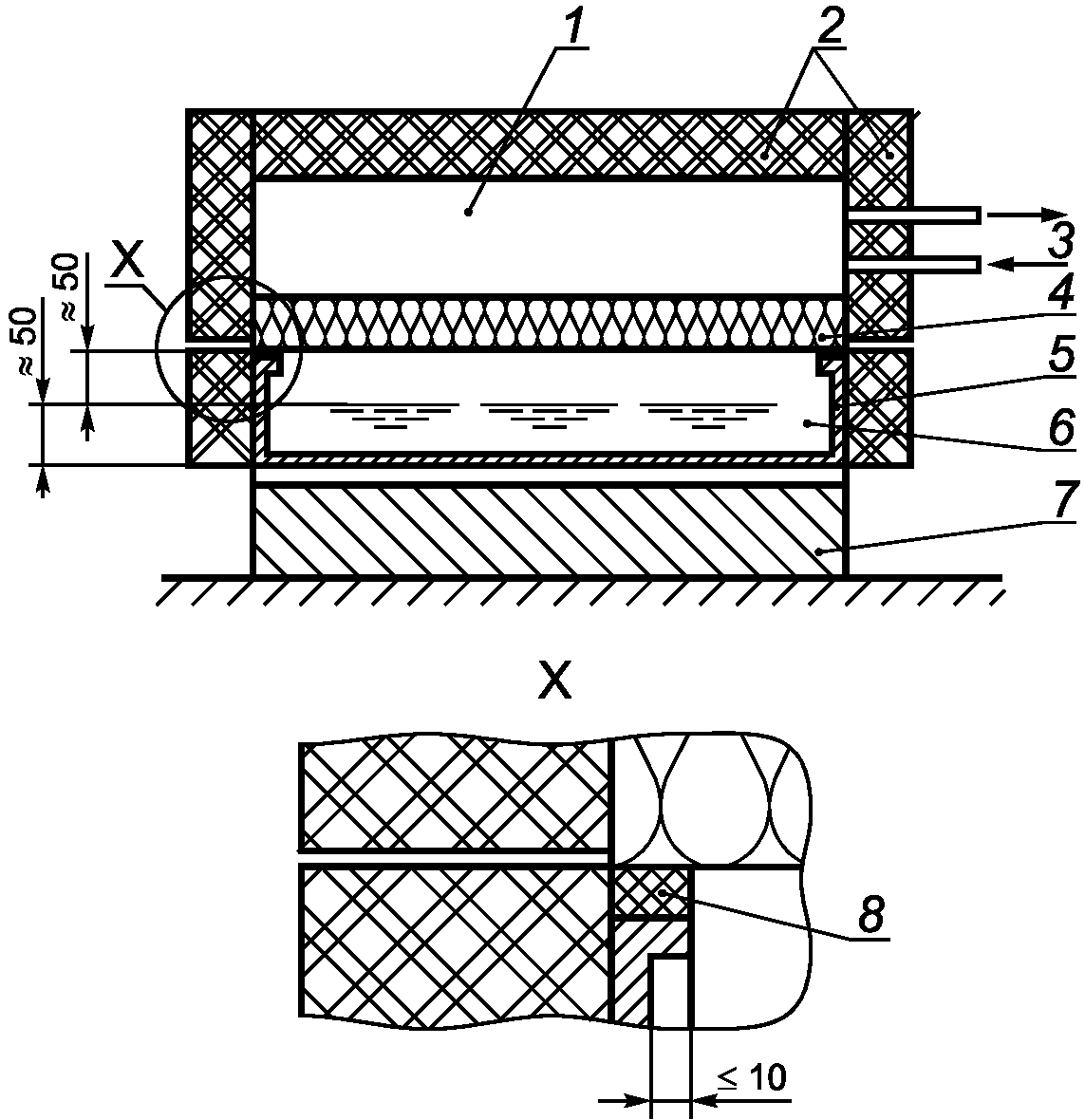

1 — охлаждающая пластина; 2 — теплоизоляция охлаждающей

с рамой, поддерживающей образец; 6 — водопроводная вода;

Рисунок 1. Схема испытания по определению диффузионного влагопоглощения

6. Образцы для испытания

6.1 Размеры образцов

Толщина образцов должна быть равна толщине изделия, из которого их вырезают.

Лицевые грани образцов должны иметь форму квадрата с размером сторон (500 +/- 1) мм.

Если размер изделия не позволяет вырезать образцы указанного размера, допускается применять образцы меньших размеров.

Образцы не должны иметь швов.

6.2 Число образцов

Число образцов, предназначенных для испытания, должно быть не менее двух.

6.3 Подготовка образцов к испытанию

Образцы должны быть вырезаны из изделия так, чтобы они не содержали кромок изделия, из которого их вырезают.

При подготовке к испытанию образцы должны сохранять структуру изделия, из которого их вырезают. Если изделие имеет облицовку, обшивку и/или покрытие, то они должны быть сохранены на образце.

Примечание. Специальные методы подготовки образцов к испытанию, если необходимо, должны быть приведены в стандарте или в технических условиях на изделие.

6.4 Кондиционирование образцов

Образцы перед испытанием выдерживают не менее 6 ч при температуре (23 +/- 5) °C. В случае разногласий образцы выдерживают при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% в течение времени, указанного в стандарте, а при его отсутствии — в технических условиях на изделие конкретного вида, но не менее 6 ч.

7. Проведение испытания

7.1 Методика проведения испытания

Измеряют размеры образцов в соответствии с требованиями EN 12085.

Образцы взвешивают с точностью до 0,1 г для определения первоначальной массы m_{0} .

Образец помещают на рамку контейнера. Если изделие облицовано с одной стороны, испытание начинают с необлицованной поверхности, при этом образец помещают на рамку облицовкой вверх. Нижнюю кромку образца герметизируют по периметру рамки. Ширина герметика должна быть более или равна 10 мм (см. рисунок 1). Теплоизолированную охлаждающую пластину помещают на верхнюю поверхность образца.

Образец подвергают воздействию температуры и перепаду давления водяного пара в течение 28 сут, поддерживая температуру воды (50 +/- 1) °C и температуру на противоположной стороне образца (1 +/- 0,5) °C.

Через 28 сут образец извлекают из контейнера и удаляют воду с его поверхности бумажной или другой подходящей салфеткой. Образец взвешивают и определяют массу m_{D} .

8. Обработка и представление результатов

За результат испытания принимают среднеарифметическое значение результатов отдельных испытаний.

Для каждого образца определяют количество поглощенной влаги по массе W_{dp} , кг/м2, или по объему W_{dv} , %, по формулам

W_{dv} = \_\_\_\_ \frac{m_{D} - m_{0}1}{A_{p} \cdot d\rho} \_\_\_\_ \cdot \_\_\_\_ \frac{{}_{0}100}{\rho_{W}} , (2)

где m_{D} — масса образца после выдержки в контейнере в течение 28 сут, кг;

m_{0} — первоначальная масса образца, кг;

A_{p} — площадь нижней грани образца, м2;

d — толщина образца, м;

\rho_{W} — плотность воды; допускается принимать равной 1000 кг/м3.

9. Точность метода

Примечание. Настоящий стандарт не содержит данных о точности метода, однако при последующем его пересмотре такие данные будут в него включены.

10. Отчет об испытании

Отчет об испытании должен содержать:

a) ссылку на настоящий стандарт;

b) идентификацию изделия:

1. наименование изделия, предприятия-изготовителя или поставщика,

2. код маркировки,

3. вид изделия,

4. вид упаковки,

5. форму поставки изделия в лабораторию,

6. дополнительную информацию, например, номинальную толщину, номинальную плотность;

c) метод проведения испытания:

1. подготовку к испытанию образцов, порядок отбора образцов, например, кто и в каком месте проводил отбор образцов,

2. условия кондиционирования,

3. любые отклонения от требований разделов 6 и 7,

4. дату проведения испытания,

5. общую информацию о процедуре испытания,

6. обстоятельства, которые могут повлиять на результаты испытания;

Примечание. Сведения об оборудовании и фамилии лаборанта, проводившего испытание, должны находиться в лаборатории, однако в отчете их не следует указывать.

d) результаты испытания: результаты отдельных испытаний и средние значения.
