ГОСТ EN 1108-2012. Межгосударственный стандарт. Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения формоустойчивости под воздействием циклических изменений температуры
(введен в действие Приказом Росстандарта от 17.12.2013 № 2292-ст)
Примечание
Документ введен в действие с 1 июля 2014 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р ЕН 1108-2011"]:::rst click n0 "https://bukva.ai/docs/gost-r-en-1108-2011" "ГОСТ Р ЕН 1108-2011. Национальный стандарт Российской Федерации. Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения формоустойчивости под... (утв. " n1["ГОСТ EN 1108-2012"]:::doc click n1 "https://bukva.ai/docs/gost-en-1108-2012" "ГОСТ EN 1108-2012. Межгосударственный стандарт. Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения формоустойчивости под воздействием циклических.." n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 декабря 2013 г. № 2292-ст
МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ
МЕТОД ОПРЕДЕЛЕНИЯ ФОРМОУСТОЙЧИВОСТИ ПОД ВОЗДЕЙСТВИЕМ ЦИКЛИЧЕСКИХ ИЗМЕНЕНИЙ ТЕМПЕРАТУРЫ
Roofing and hydraulic-insulating flexible bitumen-based materials. Method for determination of form stability under cyclical temperature changes
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Подготовлен федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (НИИСФ РААСН) на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол № 41 от 18 декабря 2012 г.).
За принятие стандарта проголосовали:
4. Настоящий стандарт идентичен европейскому региональному стандарту EN 1108:1999. Flexible sheets for waterproofing — Bitumen sheets for roof waterproofing — Determination of form stability under cyclical temperature changes (Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие. Определение формоустойчивости под воздействием циклических изменений температуры).
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему межгосударственный стандарт, сведения о котором приведены в дополнительном Приложении ДА.
Перевод с английского языка (en).
Степень соответствия — идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. № 2292-ст межгосударственный стандарт ГОСТ EN 1108-2012 введен в введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Применение настоящего стандарта, устанавливающего метод определения формоустойчивости кровельных и гидроизоляционных гибких битумосодержащих материалов под воздействием циклических изменений температуры, позволяет получить адекватную оценку качества материалов, производимых в государствах Евразийского экономического сообщества и странах ЕС, а также обеспечить конкурентоспособность продукции на международном рынке.
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на кровельные и гидроизоляционные гибкие битумосодержащие материалы с металлическим покрытием и (или) на металлической основе (далее — материалы) и устанавливает метод определения формоустойчивости полностью приклеенного к основанию материала под воздействием циклических изменений температуры.
Настоящий стандарт предназначен для определения характеристик и (или) классификации материалов после их изготовления или поставки, до их укладки. Требования настоящего стандарта распространяются только на материалы и не применимы для определения характеристик изготовленных из них гидроизоляционных систем после производства работ.
Метод может быть использован для прогнозирования пригодности материалов для целей гидроизоляции в реальных условиях эксплуатации.
Метод не распространяется на материалы, предназначенные для устройства пароизоляции.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на следующий международный стандарт:
ISO 5725:1986 <*>. Precision of test methods — Determination of repeatability and reproducibility for a standard test method by inter-laboratory tests (Точность методов испытаний — Определение повторяемости и воспроизводимости результатов стандартного метода с помощью межлабораторных испытаний).
<*> Действует ISO 5725-2:1994.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Формоустойчивость (form stability): изменение длины образца материала, содержащего металлическую фольгу, под воздействием заданных циклических изменений температуры.
4. Сущность метода
Образцы, вырубленные из полосы материала, отобранной для испытания, полностью приклеивают к формо- и термоустойчивой подложке и подвергают 10 циклам термического воздействия с лицевой стороны материала. После каждого цикла определяют изменение длины образца, по окончании испытания вычисляют формоустойчивость.
5. Средства испытаний
5.1. Измерительный инструмент со шкалой не менее 2000 мм и ценой деления не более 1 мм.
5.2. Металлический охлаждающий блок размерами ~= 2200 x 300 x 100 мм, служащий подложкой для крепления теплоизоляции и образцов (см. рисунок 1), с принудительной циркуляцией охлаждающей воды с постоянной температурой не выше 22 °C.
- измерительные метки на поверхностях образца и охлаждающего блока;
- термопары;
- контрольная термопара;2 — теплоизоляция (пеностекло);
3 — источник инфракрасного излучения;
4 — металлический блок с охлаждающей водой.

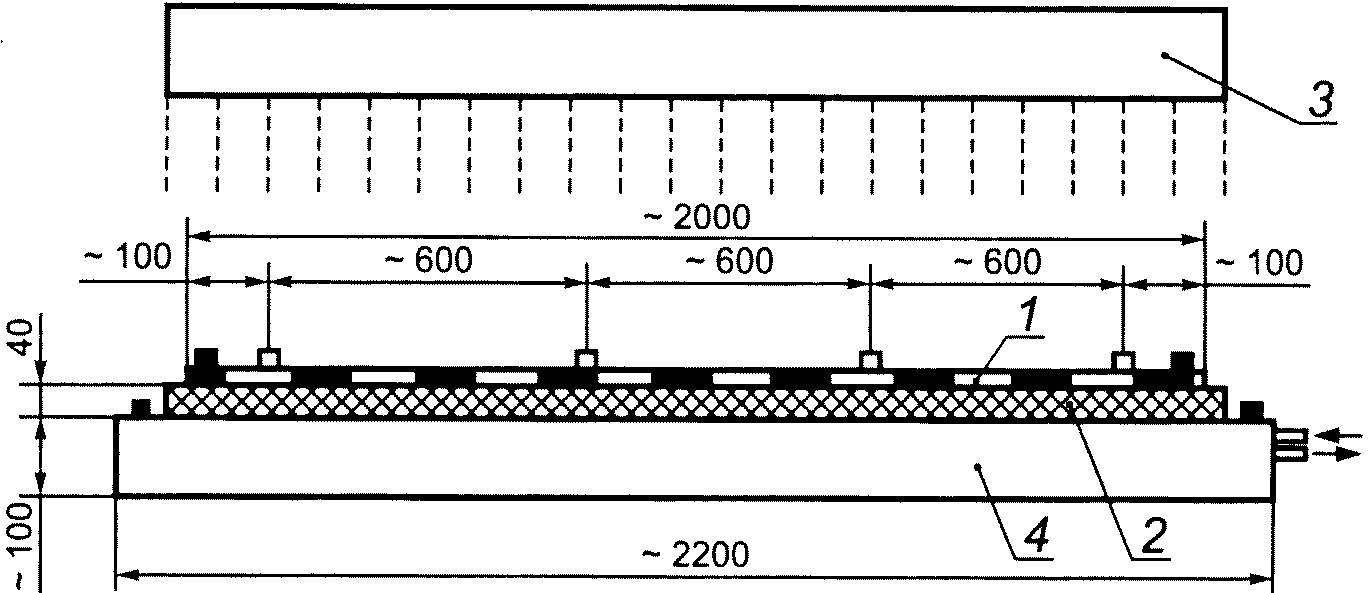

Рисунок 1. Средства испытаний и подготовка образцов
5.3. Теплоизоляционные панели из пеностекла плотностью ~= 125 кг/м3 и толщиной ~= 40 мм.
5.4. Четыре откалиброванных термопары, соединенные с электронным термометром с самописцем и обеспечивающие измерение температуры лицевой поверхности образца с погрешностью не более +/- 1 °C в заданном интервале температур.
5.5. Матовая черная краска для окрашивания металлического покрытия образца.
5.6. Четыре измерительных метки (например, иглы пенетрометра), прочно прикрепленные к охлаждающему блоку вне образца (см. рисунок 1).
5.7. Четыре измерительных метки на поверхности образца (например, лезвия бритвы, приклеенные клеем, не содержащим растворителя, см. рисунок 1).
5.8. Оптическое устройство для измерения длины (например, измерительная лупа) для измерения расстояния между двумя измерительными метками ценой деления не более 0,1 мм.
5.9. Источник инфракрасного излучения с терморегулятором для равномерного нагревания поверхности образца до температуры 70 °C (допускаемые отклонения температуры приведены в разделе 8).
5.10. Битум для приклеивания образца: окисленный битум с температурой размягчения (по кольцу и шару) от 80 °C до 100 °C и пенетрацией от 20/10 мм до 35/10 мм.
5.11 Изолирующие экраны для защиты образца от сквозняка.
6. Отбор образцов
Отбор образцов проводят в соответствии с требованиями стандартов на материалы конкретных видов.
Из полосы материала, отобранной для испытаний, вырубают два образца размерами ~= 2000 x 100 мм на расстоянии не менее 300 мм от края полотна, при этом больший размер образца должен быть расположен в продольном направлении полотна материала. Образцы нумеруют, лицевую сторону образца маркируют.
Образцы выдерживают не менее 24 ч при температуре (23 +/- 2) °C на ровной плоской поверхности.
7. Подготовка образцов
7.1 Общие требования
На верхнюю сторону охлаждающего блока приклеивают горячим битумом теплоизоляционные панели из пеностекла так, чтобы почти вся верхняя поверхность металлического блока до измерительных меток была покрыта теплоизоляцией (см. рисунок 1).
Поверхность теплоизоляционных панелей после приклеивания должна быть ровной и плоской.
Оба образца полностью приклеивают к теплоизоляционным панелям нижней стороной вниз в соответствии с 7.2 или 7.3; расстояние между образцами ~= 40 мм.
7.2 Приклеивание горячим битумом
Для приклеивания горячим битумом свободно укладывают два образца на панели из пеностекла на расстоянии ~= 40 мм друг от друга; сворачивают один образец примерно на половину длины, а затем постепенно разворачивают его на нанесенный на поверхность панели расплавленный битум температурой ~= от 180 °C до 200 °C, не допуская образования пузырей. Затем повторяют эту процедуру для второй половины образца.
Так же приклеивают второй образец на расстоянии ~= 40 мм от первого.
7.3 Приклеивание методом наплавления
Для приклеивания методом наплавления на поверхность теплоизоляционной панели из пеностекла предварительно наносят равномерный слой расплавленного битума (~= 1,5 кг/м2), после чего дают ему остыть. На подготовленную поверхность свободно укладывают два образца на расстоянии ~= 40 мм друг от друга; сворачивают один образец примерно на половину длины, затем подплавляют слой битумного вяжущего с нижней стороны образца с помощью газовой горелки так, чтобы при разворачивании образца расплавленное вяжущее всегда было впереди образца и при приклеивании не образовывалось пузырей. Затем повторяют эту процедуру для второй половины образца.
Так же приклеивают второй образец на расстоянии ~= 40 мм от первого.
7.4 Подготовка образцов к испытанию
После охлаждения приклеенных образцов к их лицевой поверхности прикрепляют четыре термопары для измерения температуры, как показано на рисунке 1. Термопару для контроля источника инфракрасного излучения помещают в непосредственной близости к одной из средних термопар (см. рисунок 1).
На каждый образец с двух противоположных концов приклеивают по две измерительные метки с использованием клея, не содержащего растворителя. Приклеенные метки должны располагаться на одной линии с измерительными метками на охлаждающем блоке (см. рисунок 1).
Поверхность образцов и термопар окрашивают черной матовой краской.
Перед проведением испытания подготовленные образцы кондиционируют при температуре (23 +/- 2) °C не менее 24 ч.
8. Методика проведения испытаний
Перед проведением испытаний проводят следующие измерения:
- измеряют длину двух испытуемых образцов до испытания L_{A} и L_{B} с помощью измерительного инструмента ценой деления не более 1 мм (см. рисунок 1);
- измеряют расстояния между измерительными метками на охлаждающем блоке и на поверхности образцов до испытания l_{1}(0) , l_{2}(0) , l_{3}(0) , l_{4}(0) с помощью оптического измерительного устройства ценой деления не более 0,1 мм (см. рисунок 1).
Затем, используя источник инфракрасного излучения, образцы подвергают 10 циклам термического воздействия при следующих температурных режимах:
4 ч +/- 5 мин — при температуре (70 +/- 2) °C (включая время нагрева);
2 ч +/- 5 мин — при выключенном нагревателе;
4 ч +/- 5 мин — при температуре (70 +/- 2) °C (включая время нагрева);
14 ч +/- 15 мин — охлаждение образца до температуры окружающей среды при выключенном нагревателе.
Допускаемые отклонения температуры, обусловленные временем нагрева и расположением образца, не должны превышать 8 °C во всех четырех точках измерения температуры. Отклонение среднеарифметического значения результатов всех измерений температуры от 70 °C во время выдержки образца при постоянной температуре не должно быть более +/- 1 °C. Время нагрева до постоянной температуры не должно превышать 30 мин.
Поддержание заданной постоянной температуры обеспечивается терморегулятором источника инфракрасного излучения и контролируется термопарой. Для защиты от сквозняка и обеспечения постоянной заданной температуры допускается использовать теплоизолирующие экраны, закрывающие открытое пространство между источником излучения и образцами.
Регистрируют температуру испытания во всех измерительных точках в течение всего времени испытания. В процессе испытания температура охлаждающего блока должна поддерживаться постоянной путем принудительной циркуляции воды с температурой не выше 22 °C.
По окончании каждого цикла z (после 14-часового охлаждения образца) повторно измеряют расстояния между измерительными метками l_{1}(z) , l_{2}(z) , l_{3}(z) , l_{4}(z) . Осматривают также поверхность образцов для выявления видимых дефектов.
9. Вычисление и обработка результатов испытаний, точность метода
9.1 Вычисление и обработка результатов
После каждого цикла z вычисляют изменение длины образца \Delta L , %, для образца A по формуле
где L_{A} , L_{B} — длины образцов A и B до испытания;
\Delta l_{1}(z) , \Delta l_{2}(z) , \Delta l_{3}(z) , \Delta l_{4}(z) — изменение расстояния между метками l_{1} , l_{2} , l_{3} , l_{4} после цикла z по отношению к расстоянию между метками до испытания l_{1}(0) , l_{2}(0) , l_{3}(0) , l_{4}(0) , например, \Delta l_{1}(z) = l_{1}(z) - l_{1}(0) .
Для каждого образца графически (см. рисунок 2) определяют следующие значения:
- изменение длины образца после первых трех циклов (стабилизационный период) \Delta L(3) ;
- максимальное значение изменения длины образца между третьим и десятым циклами \Delta L_{max} ;
Формоустойчивость материала \Delta\Delta L вычисляют как среднеарифметическое значение двух результатов испытаний, округленное до 0,01%.
Фиксируют любые отклонения от условий проведения испытания, требующие их повторного проведения, а также видимые дефекты на поверхности образца, появившиеся в процессе испытания (например, отслоение металлического покрытия, складки, вздутия).
9.2 Точность метода
Настоящий стандарт не содержит сведений о точности метода в связи с отсутствием данных о повторяемости и воспроизводимости результатов межлабораторных испытаний в соответствии с требованиями ISO 5725.
10. Отчет об испытаниях
Отчет об испытаниях должен содержать:
a) данные, необходимые для идентификации испытуемого материала;
b) ссылку на настоящий стандарт и отклонения от его требований;
c) информацию об отборе образцов в соответствии с разделом 6;
d) информацию о подготовке образцов в соответствии с разделом 7;
e) результаты испытаний в соответствии с 9.1;
