ГОСТ 9582-75*. Государственный стандарт Союза ССР. Бумага и картон. Метод определения жесткости при статическом изгибе

(введен в действие Постановлением Госстандарта СССР от 15.11.1975 № 3458)

(ред. от 01.03.1986)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БУМАГА И КАРТОН

МЕТОД ОПРЕДЕЛЕНИЯ ЖЕСТКОСТИ ПРИ СТАТИЧЕСКОМ ИЗГИБЕ

Paper and board. Method for determination of rigidity in static bending

Взамен

Проверен в 1986 г. Постановлением Госстандарта от 24.03.86 № 598 срок действия продлен

Переиздание (март 1988 г.) с Изменениями № 1, 2, утвержденными в июне 1981 г., марте 1986 г. (ИУС 9-81, 6-86).

Сущность метода заключается в измерении силы, приложенной к свободному концу консольно закрепленного образца на постоянном расстоянии от линии закрепления и изгибающей его на определенный угол, или в определении изгибающего момента.

Стандарт соответствует международному стандарту ИСО 2493-73 в части аппаратуры и методики проведения испытания.

1. ОТБОР ОБРАЗЦОВ

1.1 Отбор и подготовку образцов для испытания проводят по ГОСТ 8047-78 со следующим дополнением:

от отобранных листов нарезают в машинном и поперечном направлениях по десять образцов длиной (73 +/- 3) мм и шириной (38,0 +/- 0,3) мм. Направление испытания совпадает с длиной образцов.

2. АППАРАТУРА

2.1 Для проведения испытаний должна применяться следующая аппаратура.

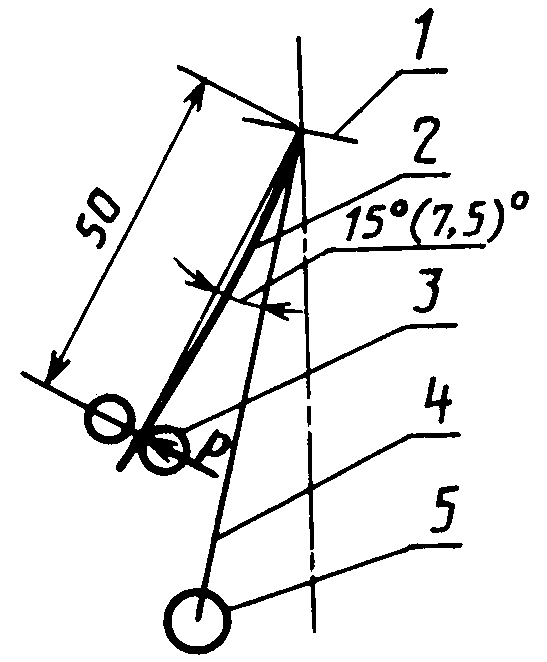

2.1.1. Прибор для определения жесткости при изгибе (см. чертеж), состоящий из следующих основных узлов: маятникового силоизмерителя 4, имеющего зажимные губки 1 для крепления и центрирования испытуемого образца 2 и штырь для установки дополнительных грузов 5; нагружающего устройства, изгибающего образец роликовым захватом 3 вправо и влево от исходного положения на угол (15,00 +/- 0,25)° или (7,50 +/- 0,25)°.

пределы допускаемой приведенной погрешности силоизмерителя во всех диапазонах измерения должны быть +/- 2% от верхнего предела измеряемого диапазона;

скорость рабочего хода нагружающего устройства должна соответствовать повороту на угол (15,00 +/- 0,25)° за 3 — 20 с;

расстояние от нижней кромки зажимных губок до центра роликов должно составлять (50,0 +/- 0,1) мм;

Прибор должен быть укомплектован набором дополнительных грузов, обеспечивающих измерение жесткости до 20 Н (2000 гс) или 100 Н · см (10000 гс · см).

2.1.2 Щуп с номинальной толщиной 0,3 мм по ГОСТ 882-75.

Разд. 2. (Измененная редакция, Изм. № 2).

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Кондиционирование образцов перед испытанием и испытание проводят по ГОСТ 13523-78 при температуре и относительной влажности воздуха, указанных в стандартах на продукцию.

3.2. На приборе устанавливают угол изгиба (15,00 +/- 0,25)° или (7,50 +/- 0,25)° в соответствии с указаниями в стандартах на продукцию. На угол (7,50 +/- 0,25)° изгибают картон, разрушающийся при изгибе на угол (15,00 +/- 0,25)°.

3.3. На штыре маятника устанавливают необходимый для испытания дополнительный груз.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Один конец образца закрепляют в зажиме прибора так, чтобы его длинная сторона упиралась в торец корпуса зажима, а короткая сторона была расположена на уровне верхней плоскости зажима.

4.2. Другой конец образца помещают в роликовом захвате, между одним из роликов и образцом помещают щуп по п. 2.1.2, сводят ролики до касания с образцом и щупом, затем удаляют щуп. Сжатие образца роликами не допускается.

4.3 Каждый образец изгибают влево и вправо от исходного положения.

4.4. Показания прибора записывают с точностью до одного деления шкалы при достижении заданного угла изгиба образца поочередно для каждого положения.

(Введен дополнительно, Изм. № 2).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. За результат испытания принимают значение силы изгиба (F_{\text{изг}}) в Н (гс) или значение изгибающего момента (\text{М}_{\text{изг}}) в Н·см (гс·см или условных единицах), вычисленные отдельно для машинного и поперечного направлений как среднее арифметическое результатов двадцати показаний в каждом направлении.

Относительная погрешность результатов испытаний не превышает +/- 7% при доверительной вероятности 0,95.

5.2 Показания прибора, выраженные в единицах момента изгиба, пересчитывают в единицы силы изгиба по формуле

где F_{\text{изг}} — сила, необходимая для изгиба образца на угол (15,00 +/- 0,25)° [(7,50 +/- 0,25)°], Н (гс);

\text{М}_{\text{изг}} — момент изгиба, равный произведению силы изгиба на плечо приложения силы, Н·см (гс·см или условные единицы);

5 — плечо приложения силы, см.

5.1; 5.2. (Измененная редакция, Изм. № 2).

5.3 Результаты испытания округляют, как указано в таблице.

Результат испытания	Округление результатов испытания, кратное
Н (гс)
До 0,1 (10)	0,002 (0,2)
Св. 0,1 (10) до 0,2 (20)	0,01 (1)
Св. 0,2 (20) до 1 (100)	0,02 (2)
Св. 1 (100) до 2 (200)	0,05 (5)
Св. 2 (200) до 4 (400)	0,2 (20)
Св. 4 (400)	0,4 (40)
Н · см (гс · см)
До 0,5 (50)	0,01 (1)
Св. 0,5 (50) до 1 (100)	0,05 (5)
Св. 1 (100) до 5 (500)	0,1 (10)
Св. 5 (500) до 10 (1000)	0,25 (25)
Св. 10 (1000) до 20 (2000)	1 (100)
Св. 20 (2000)	2 (200)

---
