ГОСТ 9581-80. Межгосударственный стандарт. Наконечники кабельные алюминиевые и медно-алюминиевые, закрепляемые опрессовкой. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 9581-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 07.02.1980 № 610)

(ред. от 01.02.2002)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1983 года. Взамен ГОСТ 9581-68.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 7 февраля 1980 г. № 610

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАКОНЕЧНИКИ КАБЕЛЬНЫЕ АЛЮМИНИЕВЫЕ И МЕДНО-АЛЮМИНИЕВЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Aluminium and copper-aluminium pressfastened thimbles.
Construction and sizes

ГОСТ 9581-80

Группа Е77

МКС 29.120.10
ОКП 34 4985

Дата введения
1 января 1983 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 07.02.80 № 610

Изменение № 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 10 от 04.10.96)

За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Беларуси
Республика Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Киргизская Республика Киргизстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикгосстандарт
Туркменистан Главная государственная инспекция Туркменистана
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины

Изменение № 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 20 от 01.11.2001)

За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины

3. ВЗАМЕН ГОСТ 9581-68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер пункта, приложения
ГОСТ 495-92 4
ГОСТ 859-2001 4
ГОСТ 8908-81 9
ГОСТ 15150-69 2, 3
ГОСТ 18475-82 4
ГОСТ 21488-97 4
ГОСТ 22483-77 Приложение 1
ГОСТ 23981-80 4, 7
ГОСТ 25346-89 9

5. Ограничение срока действия снято Постановлением Госстандарта от 14.09.92 № 1173

6. ИЗДАНИЕ (июль 2003 г.) с Изменениями № 1, 2, 3, 4, утвержденными в августе 1983 г., июне 1987 г., феврале 1997 г., феврале 2002 г. (ИУС 12-83, 9-87, 5-97, 5-2002)

1. Настоящий стандарт распространяется на алюминиевые и медно-алюминиевые кабельные наконечники, закрепляемые опрессовкой и предназначенные для оконцевания проводов и кабелей с алюминиевыми жилами сечением от 16 до 300 мм2 на напряжение до 35 кВ.

2. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150, коды ОКП, предельные отклонения и расчетная масса алюминиевых наконечников и место нанесения маркировки должны соответствовать указанным на черт. 1 и в табл. 1.

Информационные данные

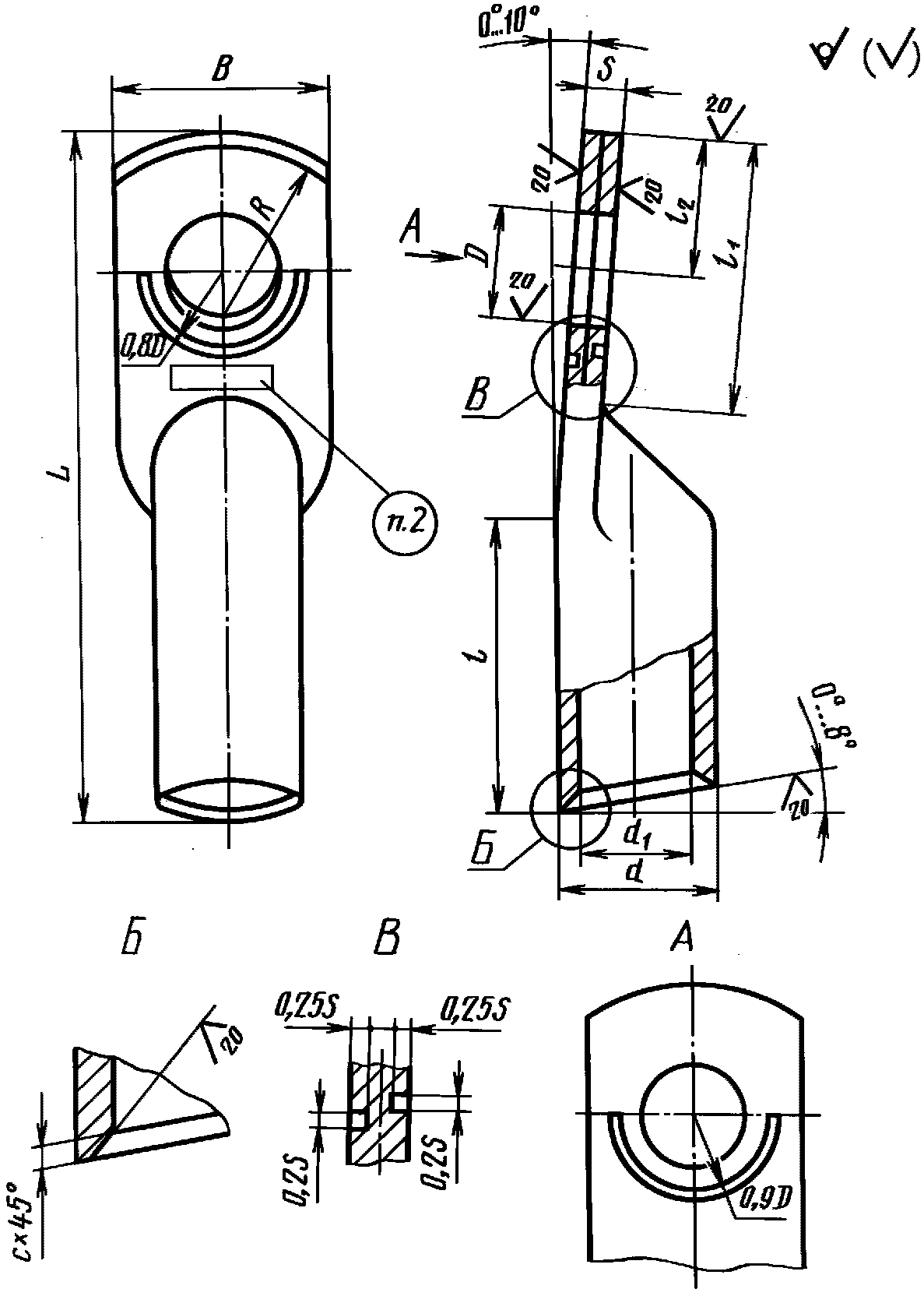

Черт. 1

Таблица 1

Размеры в мм

ОбозначениеКод ОКПДиаметр контактного стержняDdd1cLlmin <***>l1l2s <**>B, не болееRmaxРасчетная масса 1000 шт., кг, не более
из трубкииз пруткаиз трубкииз пруткаиз трубкииз прутка
16-8-5,4-А-УХЛ334 4983 001188,4105,41,259 +/- 159 +/- 1302293,53,516,5139,28,3
16-8-5,4-А-УХЛ234 4983 0013
16-8-5,4-А-Т234 4983 0012
25-8-7-А-УХЛ334 4983 0021127,01,362 +/- 161 +/- 14,54,518,012,912,6
25-8-7-А-УХЛ234 4983 0023
25-8-7-А-Т234 4983 0022
35-10-8-А-УХЛ334 4983 00311010,5148,01,568 +/- 166 +/- 13027125,05,020,01319,617,5
35-10-8-А-УХЛ234 4983 0033
35-10-8-А-Т234 4983 0032
50-10-9-А-УХЛ334 4983 0041169,01,875 +/- 170 +/- 1365,56,0231628,824,9
50-10-9-А-УХЛ234 4983 0043
50-10-9-А-Т234 4983 0042
70-10-11-А-УХЛ334 4983 00511811,086 +/- 281 +/- 23832136,07,025,02038,035,5
70-10-11-А-УХЛ234 4983 0053
70-10-11-А-Т234 4983 0052
70-10-12-А-УХЛ334 4983 006112,01,55,55,535,733,7
70-10-12-А-УХЛ234 4983 0063
70-10-12-А-Т234 4983 0062
95-12-13-А-УХЛ334 4983 00711213,02013,01,889 +/- 283 +/- 2406,57,528,044,541,8
95-12-13-А-УХЛ234 4983 0073
95-12-13-А-Т234 4983 0072
120-12-14-А-УХЛ334 4983 00812214,02,096 +/- 290 +/- 2487,07,033,059,955,5
120-12-14-А-УХЛ234 4983 0083
120-12-14-А-Т234 4983 0082
120-16-14-А-УХЛ3 <*>34 4983 00911617,01558,654,2
120-16-14-А-УХЛ2 <*>34 4983 0093
120-16-14-А-Т2 <*>34 4983 0092
150-12-16-А-УХЛ3 <*>34 4983 01011213,02416,0107 +/- 2100 +/- 242138,534,02474,072,5
150-12-16-А-УХЛ234 4983 0103
150-12-16-А-Т234 4983 0102
150-16-16-А-УХЛ3 <*>34 4983 01111617,0157,072,071,2
150-16-16-А-УХЛ2 <*>34 4983 0113
150-16-16-А-Т2 <*>34 4983 0112
150-12-17-А-УХЛ334 4983 01211213,017,01,8136,56,561,360,4
150-12-17-А-УХЛ234 4983 0123
150-12-17-А-Т234 4983 0122
150-16-17-А-УХЛ3 <*>34 4983 01311617,01560,058,6
150-16-17-А-УХЛ2 <*>34 4983 0133
150-16-17-А-Т2 <*>34 4983 0132
185-16-18-А-УХЛ334 4983 01412618,02,0116 +/- 2108 +/- 250477,57,536,02778,975,1
185-16-18-А-УХЛ234 4983 0143
185-16-18-А-Т234 4983 0142
185-20-18-А-УХЛ3 <*>34 4983 01512021,01975,373,2
185-20-18-А-УХЛ2 <*>34 4983 0153
185-20-18-А-Т2 <*>34 4983 0152
185-16-19-А-УХЛ334 4983 01611617,02619,01,8116 +/- 2108 +/- 25047157,07,036,02770,068,3
185-16-19-А-УХЛ234 4983 0163
185-16-19-А-Т234 4983 0162
185-20-19-А-УХЛ3 <*>34 4983 01712021,01968,564,8
185-20-19-А-УХЛ2 <*>34 4983 0173
185-20-19-А-Т2 <*>34 4983 0172
240-20-20-А-УХЛ334 4983 01812820,02,0126 +/- 3117 +/- 353527,57,540,02886,480,4
240-20-20-А-УХЛ234 4983 0183
240-20-20-А-Т234 4983 0182
240-20-22-А-УХЛ334 4983 01913022,02,0132 +/- 3122 +/- 356537,57,542,531115,6106,5
240-20-22-А-УХЛ234 4983 0193
240-20-22-А-Т234 4983 0192
300-20-24-А-УХЛ334 4983 02013424,02,5145 +/- 3131 +/- 360609,59,548,041150,0140,0
300-20-24-А-УХЛ234 4983 0203
300-20-24-А-Т234 4983 0202

<*> Допускается применять в технически обоснованных случаях.

<**> Размеры для справок.

<***> l — длина жильной части хвостовика наконечника.

Кабельные наконечники могут быть изготовлены с защитным металлическим покрытием Н6 или Ц6 или с покрытием контактной поверхности зажимной части наконечника медью, никелем или цинком, нанесенным способом газодинамического напыления.

(Измененная редакция, Изм. № 1 — 4).

3. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150, коды ОКП, предельные отклонения и расчетная масса медно-алюминиевых наконечников и место нанесения маркировки должны соответствовать указанным на черт. 2 и в табл. 2.

Информационные данные

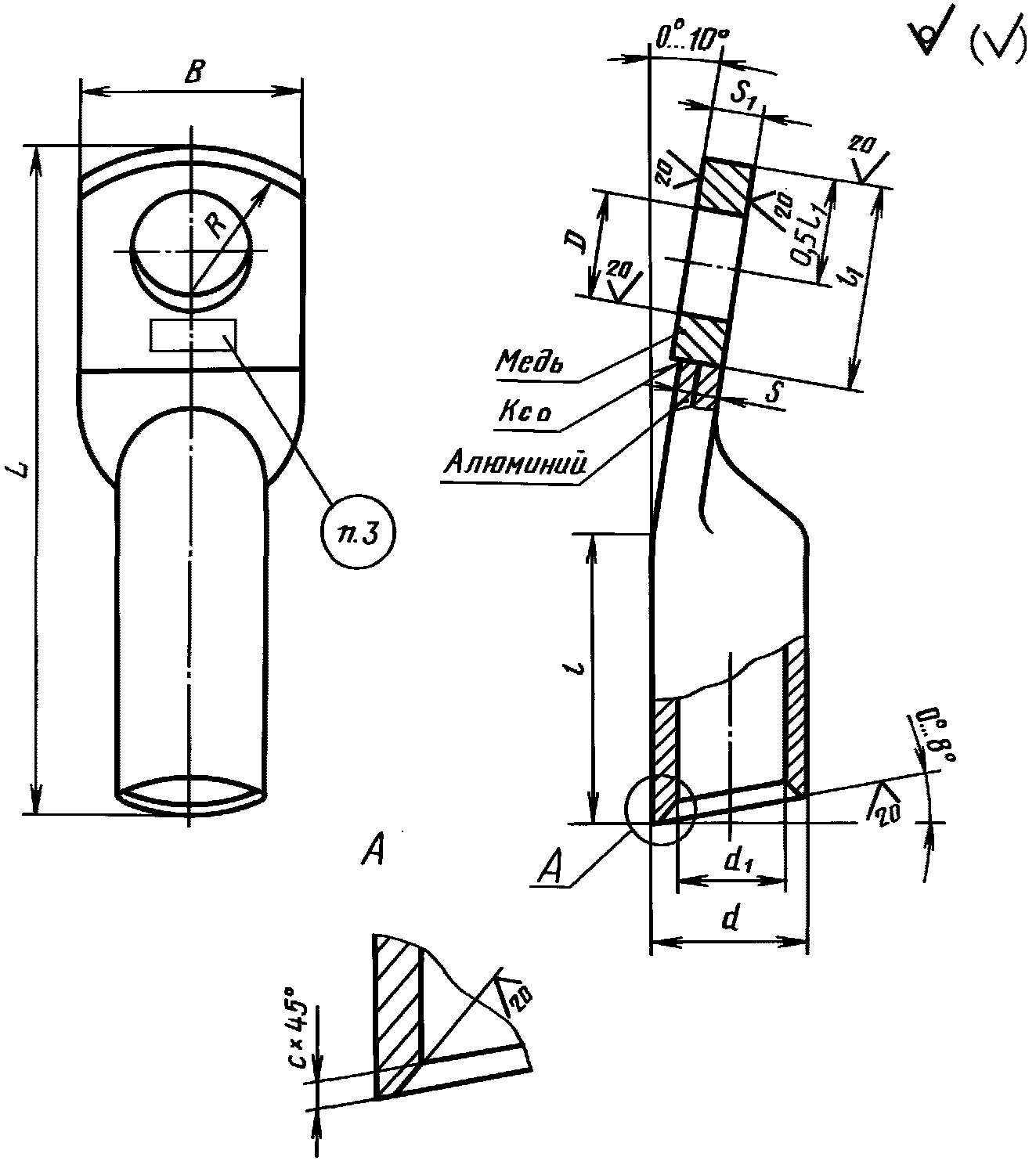

Черт. 2

Таблица 2

Размеры в мм

ОбозначениеКод ОКПДиаметр контактного стержняDdd1cLlmin <***>l1 +/- 1,0s <**>s1 <**>BRmaxРасчетная масса 1000 шт., кг, не более
16-6-5,4-МА-УХЛ334 4985 001166,4105,41,263 +/- 230203,54,515,01323,1
16-6-5,4-МА-Т234 4985 0012
25-8-7-МА-УХЛ334 4985 002188,4127,01,366 +/- 24,55,518,030,7
25-8-7-МА-Т234 4985 0022
35-10-8-МА-УХЛ334 4985 00311010,5148,01,571 +/- 2245,06,020,01645,2
35-10-8-МА-Т234 4985 0032
50-10-9-МА-УХЛ334 4985 0041169,01,878 +/- 2365,56,523,058,6
50-10-9-МА-Т234 4985 0042
70-10-11-МА-УХЛ334 4985 00511010,51811,01,890 +/- 338286,07,025,02079,6
70-10-11-МА-Т234 4985 0052
70-10-12-МА-УХЛ334 4985 006112,01,55,56,575,9
70-10-12-МА-Т234 4985 0062
95-12-13-МА-УХЛ334 4985 00711213,02013,01,893 +/- 3406,57,528,097,8
95-12-13-МА-Т234 4985 0072
120-12-14-МА-УХЛ334 4985 00812214,02,0100 +/- 3487,08,031,0126,2
120-12-14-МА-Т234 4985 0082
120-16-14-МА-УХЛ3 <*>34 4985 00911617,030120,0
120-16-14-МА-Т2 <*>34 4985 0092
150-12-16-МА-УХЛ334 4985 01011213,02416,0107 +/- 33434,024153,2
150-12-16-МА-Т234 4985 0102
150-16-16-МА-УХЛ3 <*>34 4985 01111617,0149,0
150-16-16-МА-Т2 <*>34 4985 0112
150-12-17-МА-УХЛ334 4985 01211213,017,01,86,57,5139,1
150-12-17-МА-Т234 4985 0122
150-16-17-МА-УХЛ3 <*>34 4985 01311617,0135,0
150-16-17-МА-Т2 <*>34 4985 0132
185-16-18-МА-УХЛ334 4985 01412618,02,0115 +/- 350387,58,536,028152,6
185-16-18-МА-Т234 4985 0142
185-20-18-МА-УХЛ3 <*>34 4985 01512021,0148,0
185-20-18-МА-Т2 <*>34 4985 0152
185-16-19-МА-УХЛ334 4985 01611617,019,01,87,08,0177,6
185-16-19-МА-Т234 4985 0162
185-20-19-МА-УХЛ3 <*>34 4985 01712021,0172,0
185-20-19-МА-Т2 <*>34 4985 0172
240-20-20-МА-УХЛ334 4985 01812820,02,0122 +/- 353407,58,540,0157,5
240-20-20-МА-Т234 4985 0182
240-20-22-МА-УХЛ334 4985 01913022,02,0128 +/- 3567,58,542,531206,9
240-20-22-МА-Т234 4985 0192
300-20-24-МА-УХЛ334 4985 02013424,02,5140 +/- 3609,510,548,041250,0
300-20-24-МА-Т234 4985 0202

<*> Допускается применять в технически обоснованных случаях.

<**> размеры для справок.

<***> l — длина жильной части хвостовика наконечника.

(Измененная редакция, Изм. № 1, 2).

4. Алюминиевые наконечники и хвостовик медно-алюминиевых наконечников должны быть изготовлены из круглых тянутых алюминиевых труб марок АД0М и АД1М по ГОСТ 18475.

Допускается применение этих труб с контролем размера внутреннего диаметра для кабельных наконечников по технической документации, утвержденной в установленном порядке.

Зажимная часть медно-алюминиевых наконечников должна быть изготовлена из меди марки М0 или М1 по ГОСТ 859, ГОСТ 495 и соединена с алюминиевой частью наконечника сваркой.

Допускается изготовление алюминиевых наконечников и хвостовиков к медно-алюминиевым наконечникам из алюминиевых круглых прутков марок АД0М и АД1М по ГОСТ 21488.

Допускается не выполнять требования п. 3.12 по ГОСТ 23981 в случае химической обработки или нанесения защитного металлопокрытия в процессе изготовления кабельных наконечников.

(Измененная редакция, Изм. № 1, 3).

5. Алюминиевые наконечники, изготовляемые из алюминиевых труб, при наличии указания в заказе, должны быть выполнены уплотненными для предотвращения просачивания кабельного пропиточного состава.

(Измененная редакция, Изм. № 2).

6. Основные размеры опрессованных соединений указаны в приложении 1.

7. Остальные требования — по ГОСТ 23981.

8. Структура условного обозначения, указания по маркировке наконечников приведены в приложении 2.

(Введен дополнительно, Изм. № 1).

9. Предельные отклонения размеров св. 1 мм: отверстий H16, валов h16, остальных \pm \frac{IT16}{2} по ГОСТ 25346, размеров углов \pm \frac{\text{А}T15}{2} по ГОСТ 8908.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

ОСНОВНЫЕ РАЗМЕРЫ ОПРЕССОВАННЫХ СОЕДИНЕНИЙ

Рекомендуемые размеры опрессованных соединений кабельных наконечников приведены на чертеже и в таблице.

Информационные данные

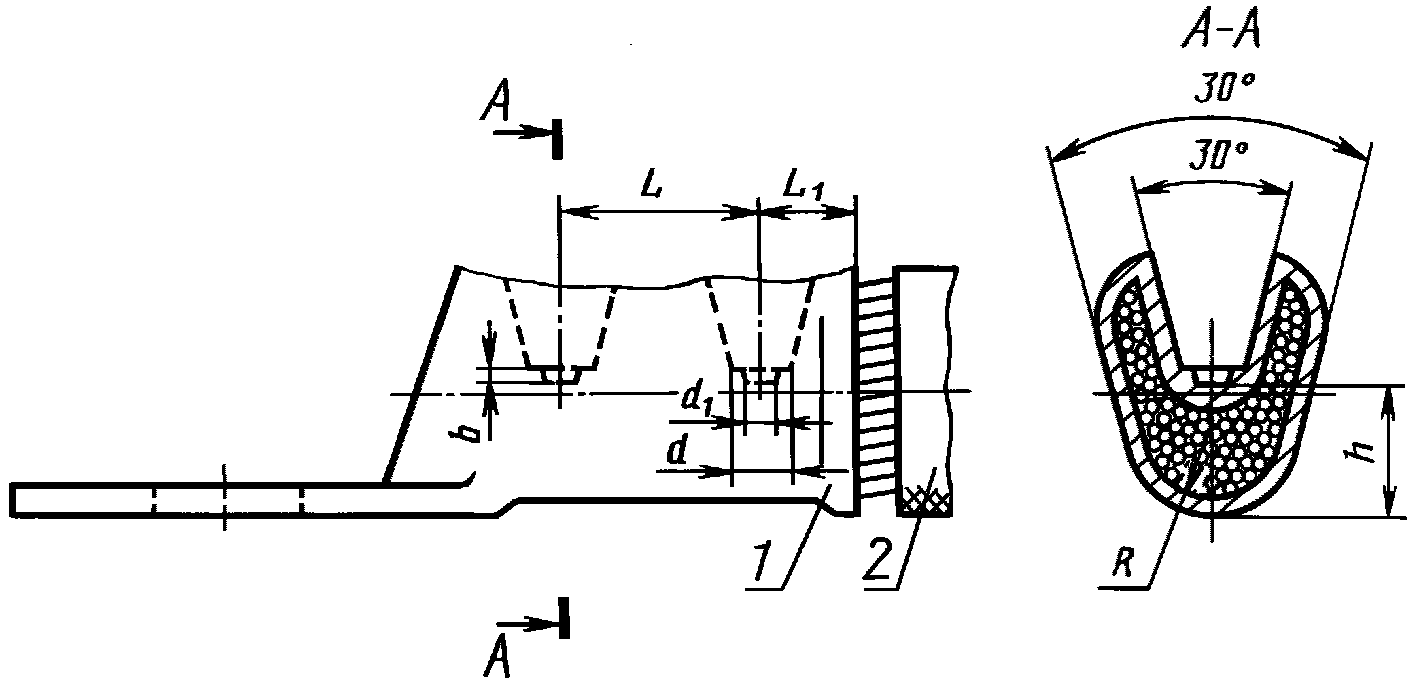

1 — наконечник; 2 — кабель

Размеры в мм

ТипоразмерСечение, мм2/класс жилы по ГОСТ 22483LL1Rbdd1h
16-6-5,4
16-8-5,4		16/1; 16/212,5105,01,54,52,05,5
25-8-7,016/3; 25/1; 25/2
35-10-825/3; 35/1
35/2		117,06,53,07,5
50-10-935/3; 50/1
70-10-1150/2; 70/1; 70/217,0168,03,010,06,59,5
70-10-1250/3; 95/1
95-12-1370/3; 95/2
120-12-14
120-16-14		120/120,01910,011,58,011,5
150-12-16
150-16-16		95/3; 120/2
185/1
150-12-17
150-16-17		120/4; 150/1; 150/2
185-16-18
185-20-18		185/224,02212,514,59,012,5
185-16-19
185-20-19		150/3
240-20-20240/115,014,0
240-20-22240/24,017,010,0
300-20-24185/3; 240/3;
300/1; 300/2		26,02416,0

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2
Обязательное

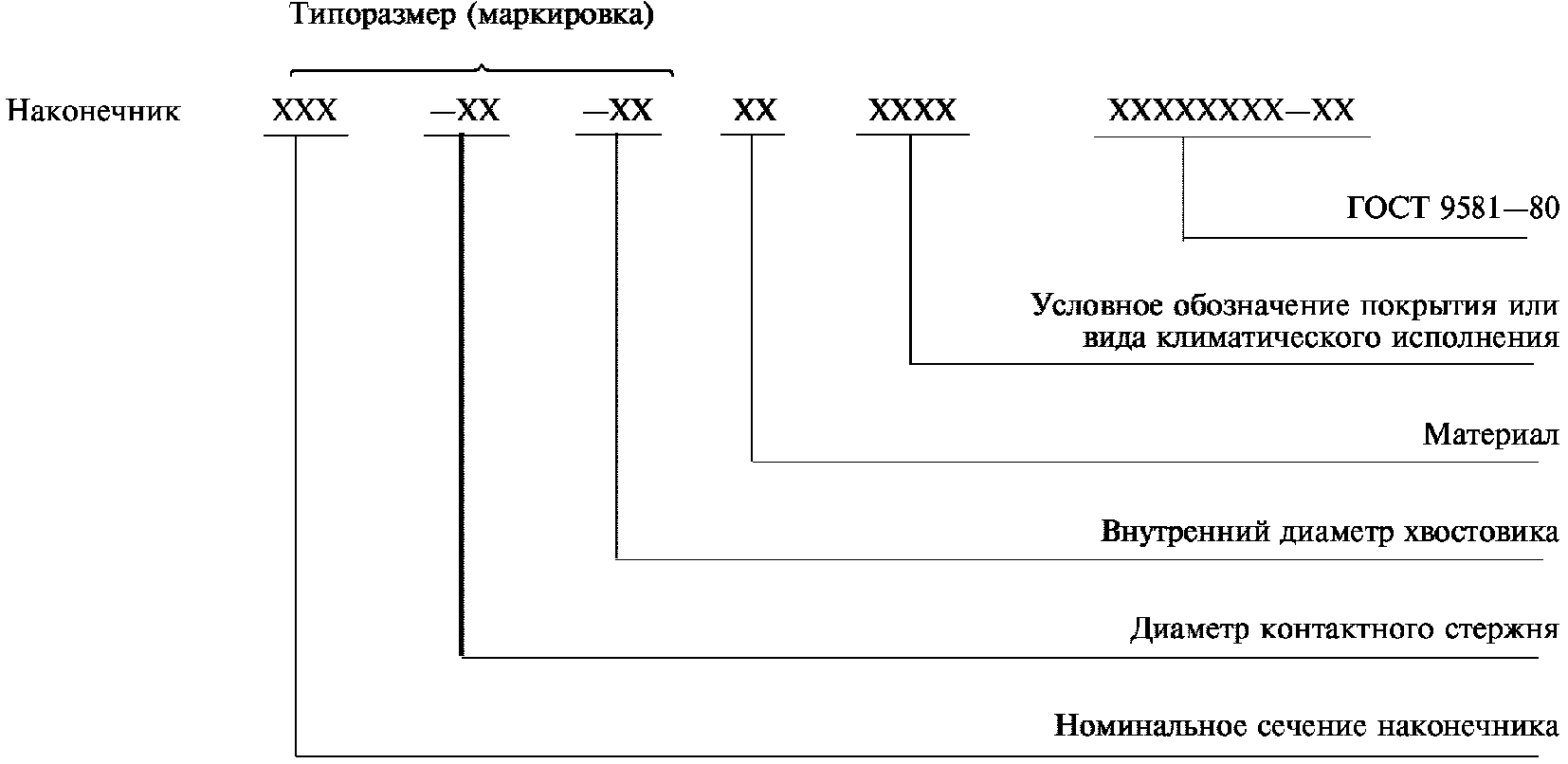

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАКОНЕЧНИКОВ

Информационные данные

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 1).
