Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 22 марта 1973 г. № 640

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ ХОНИНГОВАЛЬНЫЕ И ПРИТИРОЧНЫЕ ВЕРТИКАЛЬНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Grinding and lapping (honing) vertical machine. Main dimensions

ГОСТ 9505-73

Группа Г81

Дата введения

1 января 1974 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.03.73 № 640.

3. Взамен ГОСТ 9505-60.

4. Стандарт соответствует СТ СЭВ 5940-87 в части типоразмерного ряда хонинговальных вертикальных станков: 20; 32; 50; 80; 125; 200; 320; 500; 800 в соответствии со специализацией СССР.

5. Ссылочные нормативно-технические документы.

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 1574-91 9
ГОСТ 25379-82 6
ГОСТ 25557-82 2, 8

6. Постановлением Госстандарта от 19.01.84 № 231 снято ограничение срока действия.

7. Переиздание (декабрь 1998 г.) с Изменениями № 1, 2, 3, 4, утвержденными в ноябре 1979 г., январе 1984 г., июне 1988 г., октябре 1990 г. (ИУС 1-80, 5-84, 9-88, 1-91).

1. Настоящий стандарт распространяется на вертикальные шлифовально-притирочные (хонинговальные) станки одношпиндельные.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 4).

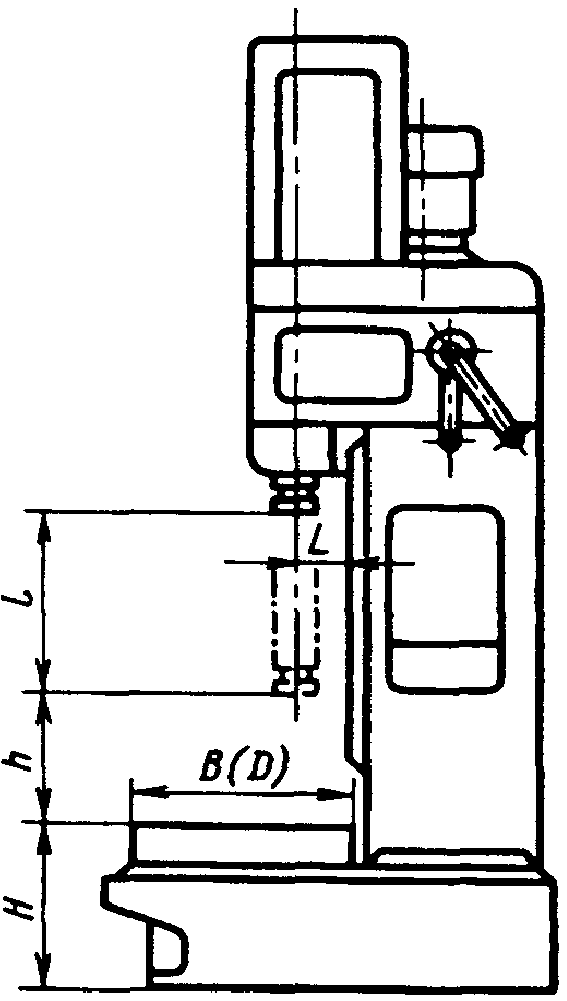

2. Основные размеры станков должны соответствовать указанным на чертеже и в таблице.

рис. 1

Примечание. Чертеж не определяет конструкцию станков.

мм

Наименование основных размеровВеличины
Наибольший диаметр обрабатываемого отверстия20325080125200320500800
Наибольший ход l шпинделя (шпиндельной головки)200320500800125020003150
Расстояние h от торца шпинделя в нижнем положении до рабочей поверхности стола, не более56090011201400180022402800
Расстояние L от оси шпинделя до колонны, не менее140180280360450560-
Размер B (D) стола400; 560560; 800 (500)560; 8001000-
Размер внутреннего конуса шпинделя по ГОСТ 25557МорзеМетрический
2345680120
Расстояние H от нижней плоскости основания станка до рабочей поверхности стола (плиты), не более900--

Примечания.

1. Размер (500) не предпочтителен.

2. При проектировании станков с ЧПУ числовые значения главного параметра (наибольшего диаметра обрабатываемого отверстия) следует выбирать из этой же таблицы.

(Измененная редакция, Изм. № 2, 4).

3. Наименьший диаметр обрабатываемого отверстия изделия должен быть не более 0,25 наибольшего диаметра.

4. Допускается изготовление притирочных станков на базе шлифовально-притирочных (хонинговальных) с наибольшими размерами обрабатываемого отверстия: 20, 32, 50, 80 и 125 мм с диаметром притираемого отверстия, уменьшенным в 1,6 раза.

(Измененная редакция, Изм. № 2).

5. Допускается изменение наибольшего хода шпинделя (шпиндельной головки) по ряду Ra 10 в сторону уменьшения и увеличения, по сравнению с указанным в таблице.

6. Допускается изменение присоединительной поверхности шпинделя для крепления хвостовика хонинговальной головки на цилиндрическую 20, 25, 32, 40, 63 и 80 по ГОСТ 25379 вместо соответственно конической — Морзе 2, 3, 4, 5, 6 и метрической 80.

(Измененная редакция, Изм. № 2).

7. Станки могут изготовляться с отверстием в столе для пропуска длинных изделий в колодцы.

8. В станках с наибольшим диаметром обрабатываемого отверстия 80 и 125 мм допускается применять размер внутреннего конуса шпинделя Морзе 5 по ГОСТ 25557.

(Измененная редакция, Изм. № 2).

9. Расположение и расстояние между Т-образными пазами прямоугольных столов по ГОСТ 1574, Т-образные пазы по ГОСТ 1574.
