от 24 декабря 1991 г. № 2082

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТЕКЛО ОПТИЧЕСКОЕ ЦВЕТНОЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Coloured optical glass. Specifications

ГОСТ 9411-91

Е

Группа П40

1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработчики: В.И. Пучков; Е.А. Иозеп, канд. техн. наук; Г.Т. Петровский; Л.С. Иутинская; А.П. Иванова; А.В. Смирнова; С.П. Лунькин.

2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 24.12.1991 № 2082.

3. Срок проверки — 1996 г.; периодичность проверки — 5 лет.

4. Взамен ГОСТ 9411-81.

5. Ссылочные нормативно-технические документы

Настоящий стандарт распространяется на оптическое цветное неорганическое стекло для светофильтров, выпускаемое в заготовках размером (диаметром или с наибольшей стороной) не более 400 мм для всех стекол, кроме окрашенных сульфоселенидами или сульфидами металлов (с размером заготовки не более 360 мм), для нужд народного хозяйства и экспорта.

Требования настоящего стандарта являются обязательными.

1. ТИПЫ, МАРКИ. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1 Типы и марки оптических цветных стекол указаны в табл. 1.

<*> Предпочтительно.

Примечание. Стекла марок, заключенных в скобки, применять в новых разработках не допускается.

1.2 Оптическое цветное стекло нормируют по следующим параметрам:

показателю поглощения a(\lambda) слоя стекла толщиной 1 мм при длинах волн, заданных для стекла каждой марки (стекла, окрашенные молекулярными красителями);

показателю поглощения a(\lambda_{0}) , длине волны \lambda_{\text{гр}} и крутизне кривой оптической плотности K_{\text{р}} слоя стекла толщиной, равной толщине светофильтра (стекла, окрашенные сульфоселенидами или сульфидами металлов);

показателю поглощения a_{\text{ср}} , среднему отклонению \text{О}_{\text{ср}} и наибольшему отклонению O_{max} слоя толщиной 1 мм (стекла марок НС1 — НС12);

двулучепреломлению;

бессвильности;

пузырности,

где a(\lambda_{0}) — показатель поглощения в области наименьшего поглощения;

\lambda_{\text{гр}} — длина волны, характеризующая границу пропускания, при которой оптическая плотность стекла превышает на 0,3 оптическую плотность стекла той же толщины при длине волны \lambda_{0} или коэффициент внутреннего пропускания равен 0,50;

K_{\text{р}} — крутизна кривой оптической плотности стекла, вычисляемая как разность оптических плотностей стекла при длинах волн \lambda_{\text{гр}} — 20 нм и \lambda_{\text{гр}} ;

a_{\text{ср}} — среднее арифметическое абсолютных значений показателя поглощения a(\lambda) , измеряемое через каждые 20 нм в области спектра 440 — 660 нм для стекла марок НС1 — НС3 и в области спектра 400 — 700 нм для стекла марок НС6 — НС12;

\text{О}_{\text{ср}} — среднее арифметическое абсолютных значений отклонения показателя поглощения a(\lambda) от измеренного значения a_{\text{ср}} , выраженное в процентах от a_{\text{ср}} ;

O_{max} — наибольшее из абсолютных значений отклонения a(\lambda) от a_{\text{ср}} , выраженное в процентах.

1.3. Условное обозначение оптического цветного стекла при записи в технической документации должно состоять из обозначения марки материала и номера настоящего стандарта.

Пример условного обозначения оптического цветного ультрафиолетового стекла марки УФС1:

1.4. Физико-химические характеристики оптических цветных стекол приведены в Приложении 1.

1.5. Коды ОКП марок оптического цветного стекла приведены в Приложении 2.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Оптическое цветное стекло должно изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

2.2. Параметры, характеризующие качество цветного стекла, и их категории установлены в ГОСТ 23136.

2.3. Спектральные показатели поглощения оптического цветного стекла, окрашенного молекулярными красителями, в зависимости от категории должны соответствовать требованиям табл. 2.

Таблица 2

2.4. Для заготовок из стекла марки ЖС20, входящих в одну партию, допускается отклонение значений a(\lambda) для длины волны \lambda = 300\text{нм} в пределах +/- 10%, для длины волны \lambda = 360\text{нм} — +/- 5%.

2.5. Значения показателей длины волны \lambda_{\text{гр}} в зависимости от категории, а также длины волны \lambda_{0} , показателя поглощения a(\lambda_{0}) , крутизны кривой для фильтров разной толщины для оптических цветных стекол, окрашенных сульфоселенидами или сульфидами металлов, приведены в табл. 3.

2.6. Наибольшая разность длин волн \Delta\lambda_{\text{гр}} в пределах одной заготовки, характеризующая неоднородность окраски стекол, окрашенных сульфоселенидами или сульфидами металлов, не должна превышать значений, приведенных в табл. 4.

Таблица 4

2.7. Показатель рассеяния стекол, окрашенных сульфоселенидами или сульфидами металлов, не должен превышать показатель рассеяния контрольного образца.

2.8. По спектральной характеристике стекло марки ИКС970-1 в рабочей толщине слоя должно соответствовать требованиям, приведенным в табл. 5.

2.9. Значения показателей поглощения a_{\text{ср}} , среднего отклонения O_{\text{ср}} и наибольшего отклонения O_{max} в зависимости от категорий приведены в табл. 6.

2.10. По показателю поглощения и бессвильности оптическое стекло должно изготовляться категорий не ниже указанных в табл. 7.

Вторая цифра соответствует категории для заготовок, изготовляемых партиями любых объемов, и при массовом производстве.

2.11. По двулучепреломлению оптическое цветное стекло должно изготовляться 3 — 5 категории по ГОСТ 23136.

2.12. По пузырности оптическое цветное стекло в зависимости от массы заготовки должно изготовляться категорий по ГОСТ 23136, указанных в табл. 8.

Примечание. Ввиду невозможности контроля категорию пузырности не устанавливают для заготовок стекла марок УФС2, УФС6, УФС8, ЖЗС17, КС27, КС28, КС29, НС11, НС12, НС14, ТС3, ИКС970-1.

2.13. Требования к показателям качества вне рабочей зоны, кроме двулучепреломления, не устанавливают.

2.14. Требования к размерам и форме заготовок и качеству их поверхностей — по ГОСТ 13240.

2.15 Требования к маркировке и упаковке — по ГОСТ 13240.

3. ПРИЕМКА

3.1. Для проверки соответствия оптического цветного стекла требованиям настоящего стандарта проводят приемочный контроль.

3.2. Приемку стекла проводят как партиями, так и единичными заготовками в соответствии с ГОСТ 13240. Состав и объем партии — по ГОСТ 13240.

3.3. Каждая партия заготовок стекла должна сопровождаться паспортом, удостоверяющим их качество. Требования к паспорту — по ГОСТ 13240.

3.4. При приемке единичных заготовок проводят контроль на соответствие требованиям и методам, указанными в табл. 9. Результаты контроля считают положительными, если заготовка или образец соответствует всем проверяемым требованиям стандарта и заказа.

3.5. При приемке заготовок стекла партиями проводят сплошной или выборочный контроль или контроль по образцам в соответствии с табл. 9. Допускается изменять объем выборки и число образцов при проведении контроля по всем нормируемым параметрам.

3.6. В случае обнаружения при сплошном контроле заготовок, не соответствующих хотя бы одному проверяемому требованию стандарта и заказа, их бракуют.

Результаты выборочного контроля считают положительными, если все заготовки в выборке соответствуют всем проверяемым требованиям стандарта и заказа. При несоответствии заготовок хотя бы одному требованию проводят повторные испытания на удвоенной выборке. Результаты повторных испытаний считают положительными, если все заготовки в выборке соответствуют всем проверяемым требованиям стандарта и заказа. Результаты повторных испытаний являются окончательными. Результаты выборочного контроля распространяют на всю партию.

В случае несоответствия образцов хотя бы одному проверяемому требованию стандарта и заказа при контроле по образцам бракуют все заготовки, изготовленные из стекла той варки, отжига или наводки, от которых был отобран образец.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Приемочный контроль заготовок проводят методами, указанными в пп. 4.2 - 4.8.

Допускается применять другие методы контроля с предельной погрешностью определения не более указанной в стандартах на перечисленные методы или методы с погрешностью определения, обеспечивающей качество стекла в пределах заказа потребителя.

4.2. Показатели поглощения a(\lambda) (п. 2.3), a_{\text{ср}} (п. 2.9), a(\lambda_{0}) (п. 2.5), границу пропускания \lambda_{\text{гр}} (пп. 2.5, 2.8) следует измерять на спектрофотометре по технической документации.

Требования к образцам — по нормативно-технической документации на методы контроля.

4.2.1. Показатели поглощения следует определять с учетом многократного отражения излучения от обеих полированных поверхностей образца.

4.2.2. Качество стекла по длине волны \lambda_{\text{гр}} допускается обеспечивать путем визуального сравнения заготовок с контрольным образцом.

4.2.3. У образцов стекол, окрашенных сульфоселенидами или сульфидами металлов, и стекла марки ПС8 перед измерением должен быть наведен цвет.

Образцы стекол марок УФС1, УФС2, ОС6, ПС11, ТС3, ТС6, ТС10, НС1, НС2, НС3, НС6, НС7, НС8, НС9, НС10, НС11, НС12 перед измерением должны быть отожжены.

Наводка и отжиг образцов стекол должны быть произведены по тому же режиму, что и заготовок контролируемой партии.

4.3. Неоднородность окраски (п. 2.6) при необходимости определяют путем визуального просмотра заготовок в проходящем свете, сравнивая их с контрольными образцами, или измерением на спектрофотометре двух наиболее неоднородных по цвету заготовок из партии.

4.4. Показатель рассеяния (п. 2.7) при необходимости определяют путем сравнения с контрольным образцом.

Просмотр проводят на темном фоне при боковом освещении.

4.5. Двулучепреломление (п. 2.11) при необходимости следует измерять по ГОСТ 3519 на поляриметре; разность хода измеряют в середине заготовки в направлении наибольшего размера.

4.6 Бессвильность (п. 2.10) следует определять:

заготовок, заказанных по 1 — 2-й категориям, — по ГОСТ 3521;

заготовок, заказанных по 3-й категории, — путем визуального просмотра в проходящем свете.

Контроль заготовок, заказанных по 4-й категории, не проводят, обеспечивая качество стекла технологическим процессом варки.

4.7. Категорию пузырности (п. 2.12) следует определять по ГОСТ 3522. При определении категории пузырности камни, кристаллы и головки узловых свилей приравнивают к пузырям.

Толщина стекла, просматриваемого на установке с электронно-оптическим преобразователем или флюоресцирующим экраном, должна быть не более 10 мм.

Толщина стекла, просматриваемого на установке с проекцией на сетчатку глаза, должна быть, мм, не более:

5 — для стекла марок с установленной наивысшей категорией пузырности 4 (стекла с недостаточной прозрачностью);

10 — для стекла марок с установленной наивысшей категорией пузырности 3 (стекла со средней прозрачностью);

25 — для стекла остальных марок.

4.8. Размеры заготовок и глубину залегания дефектов стекла следует проверять по ГОСТ 13240.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение заготовок оптического цветного стекла — по ГОСТ 13240.

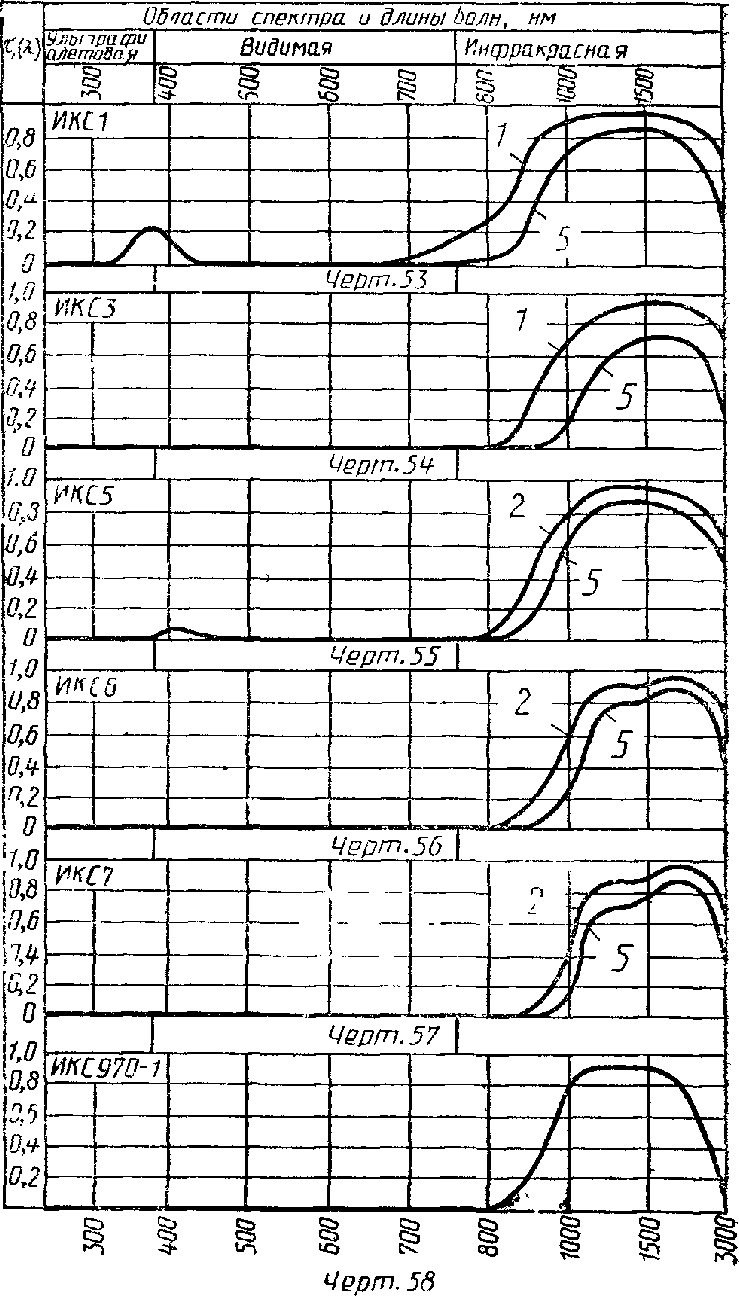

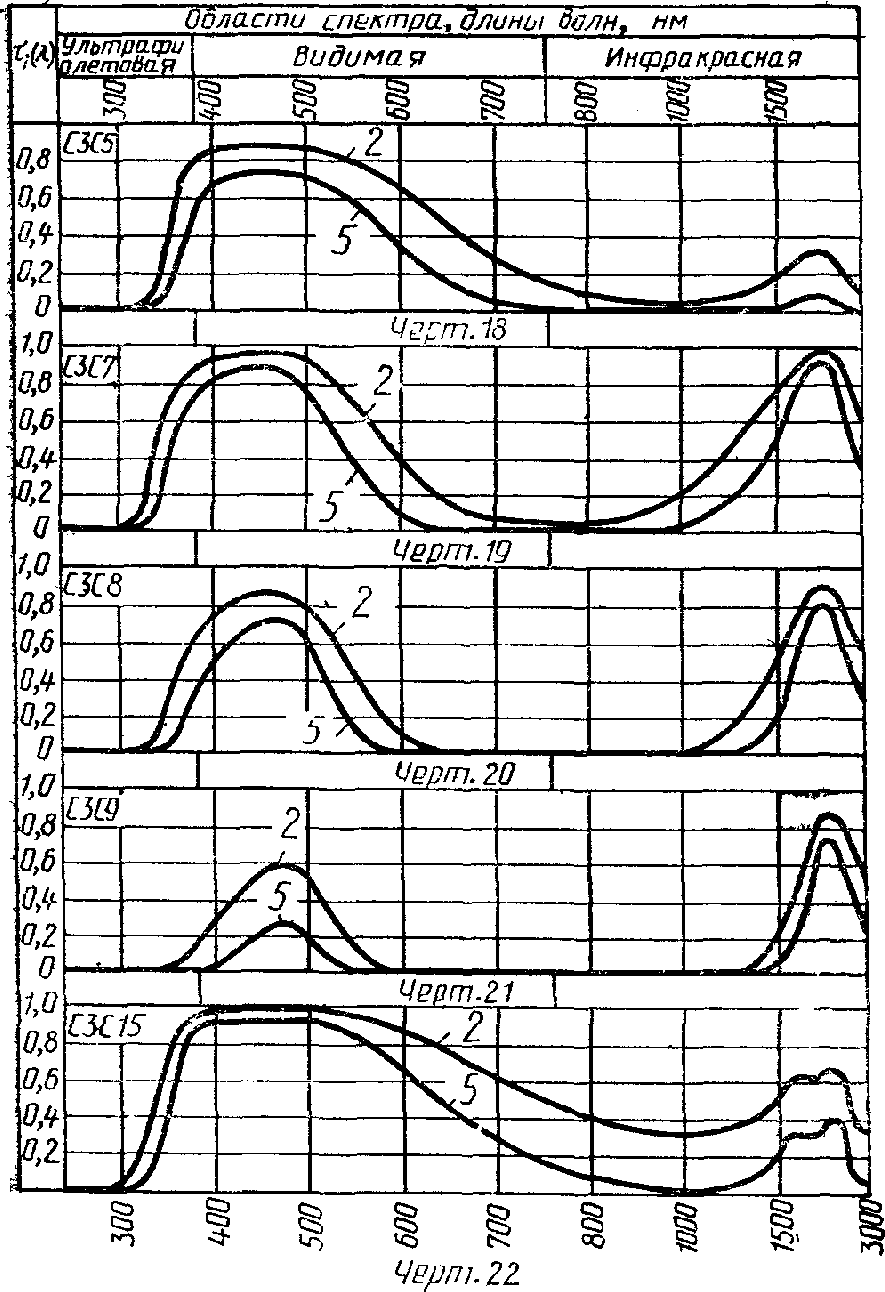

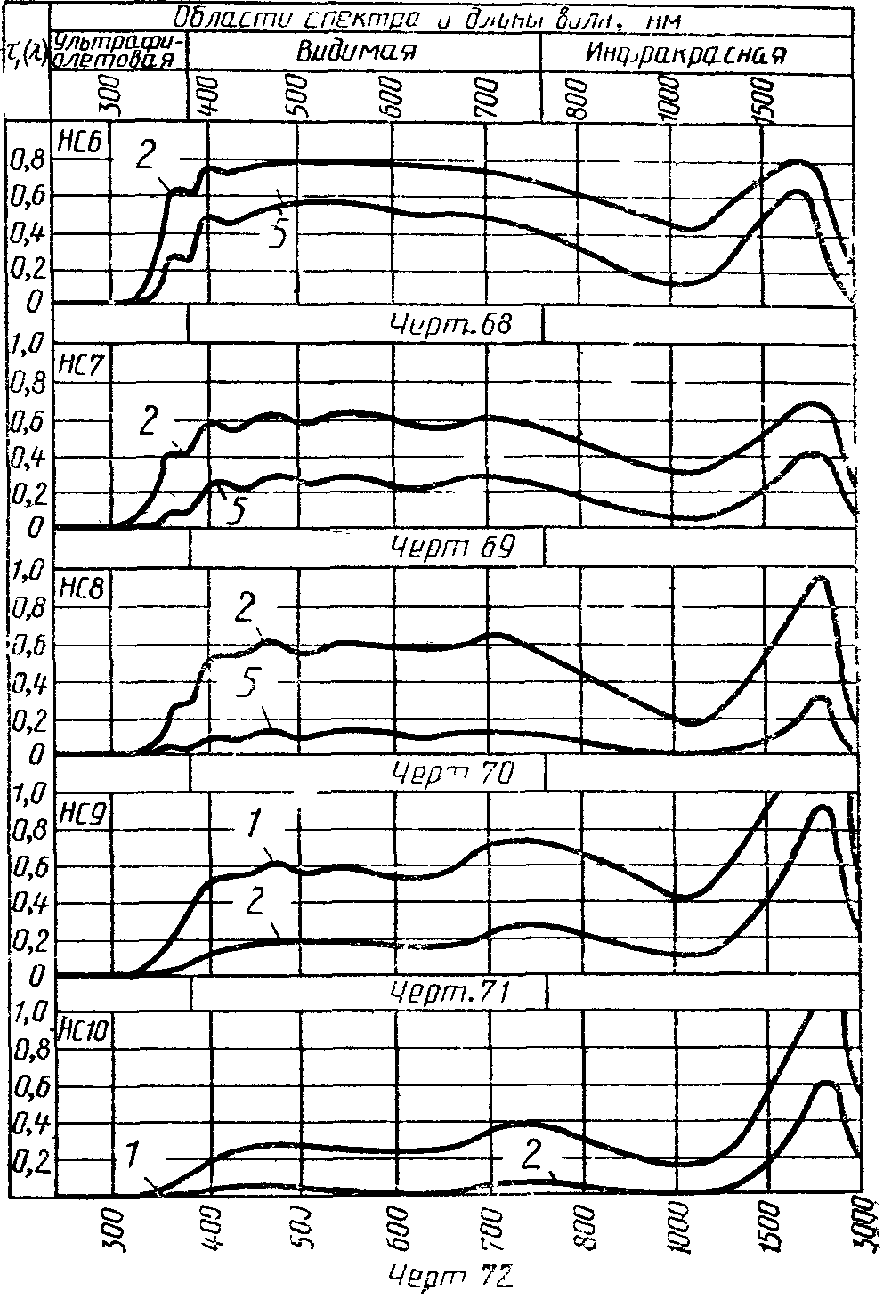

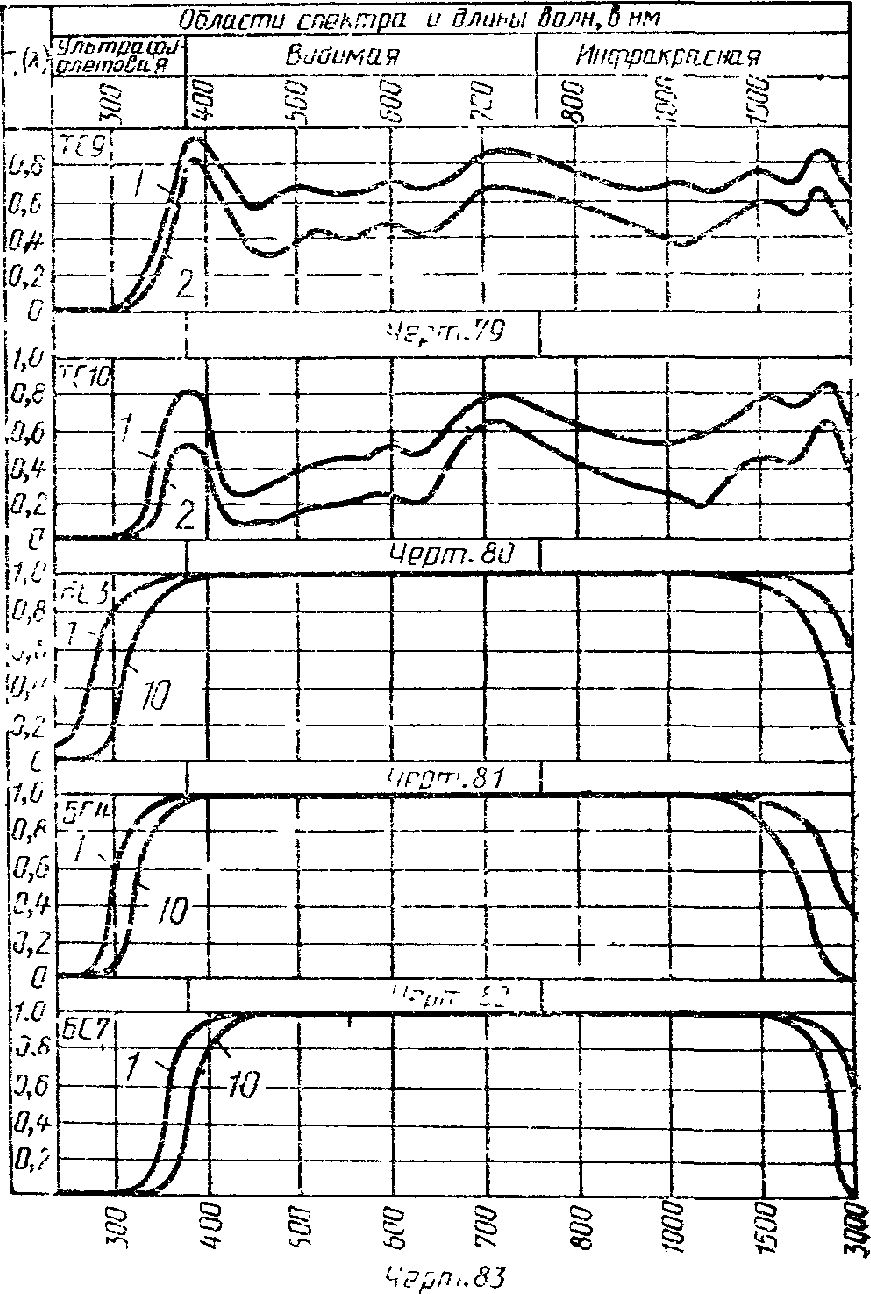

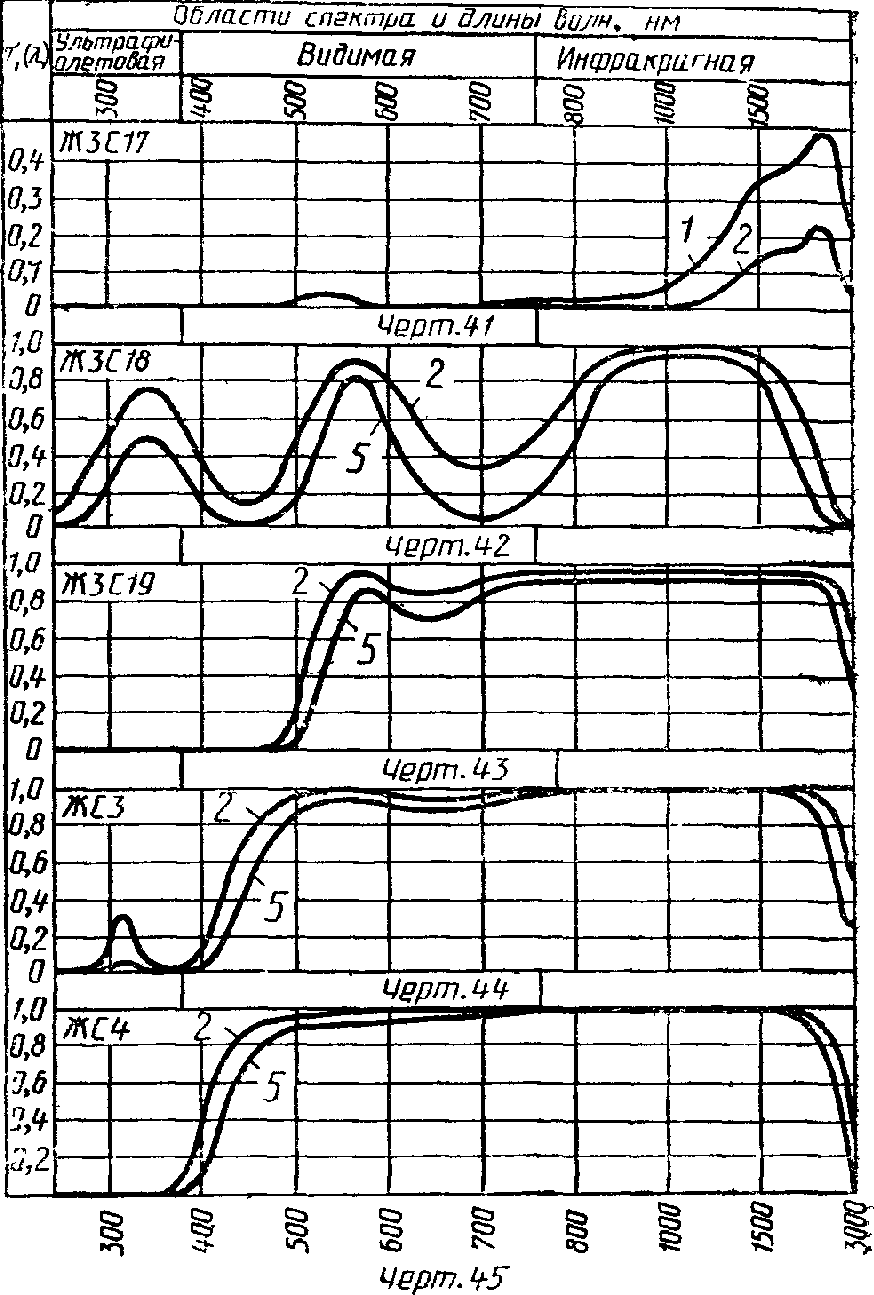

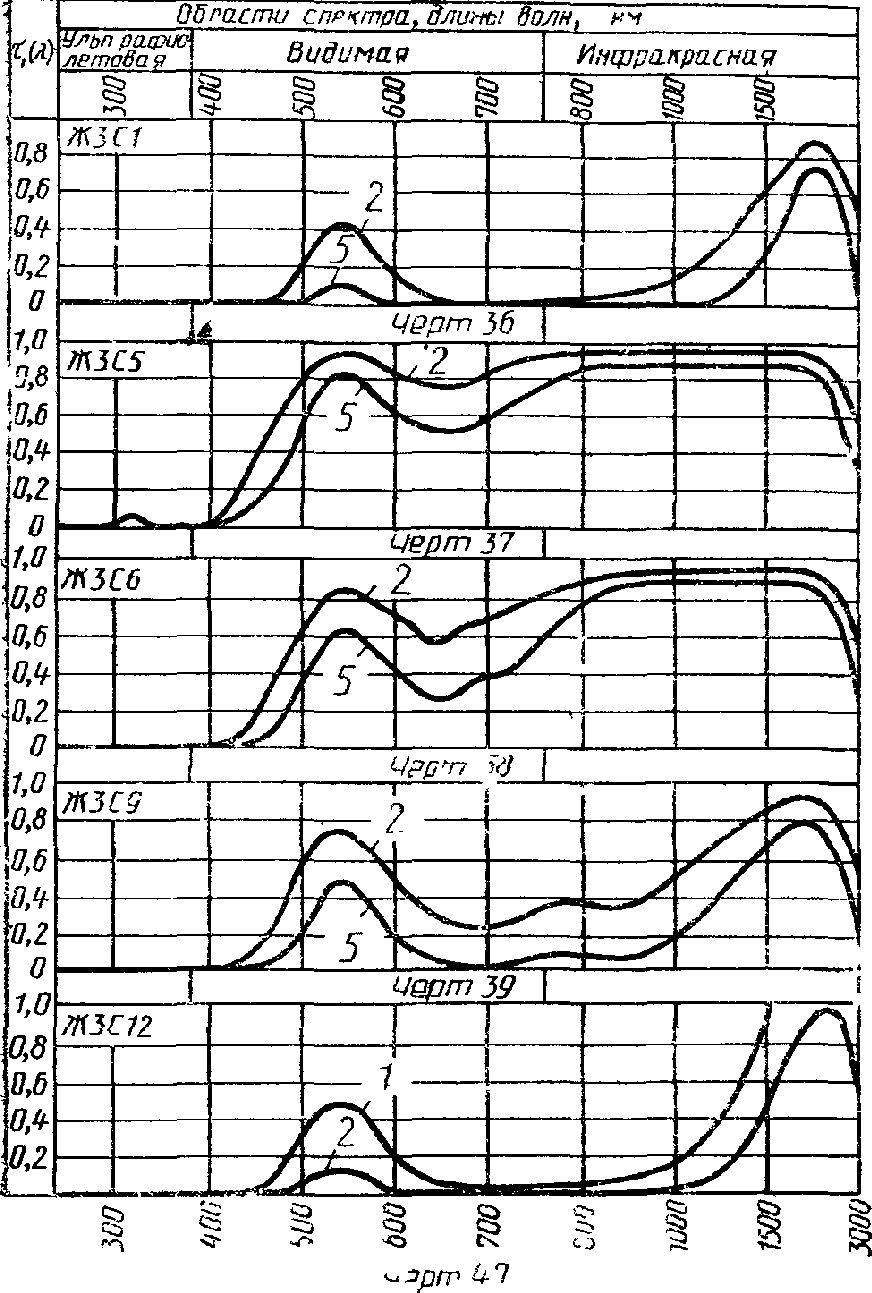

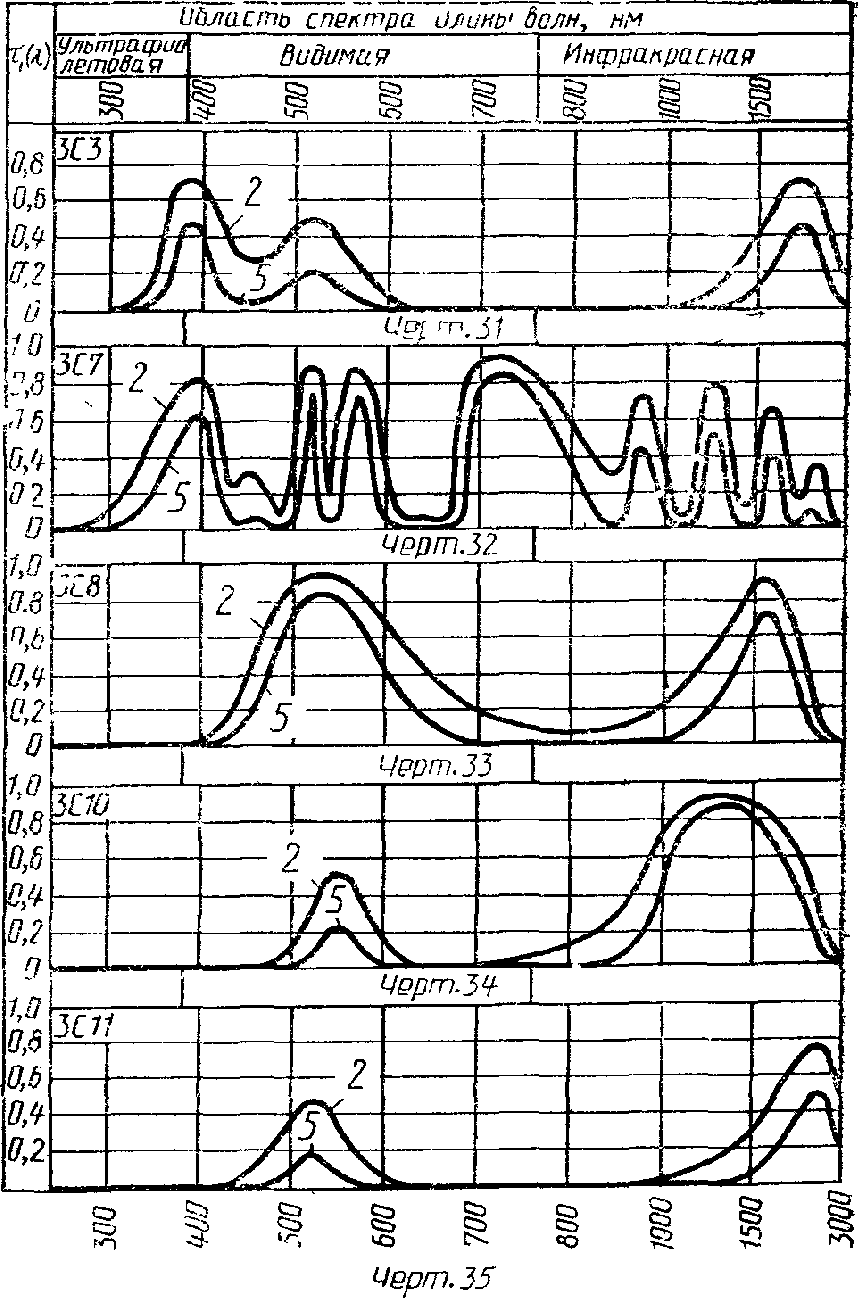

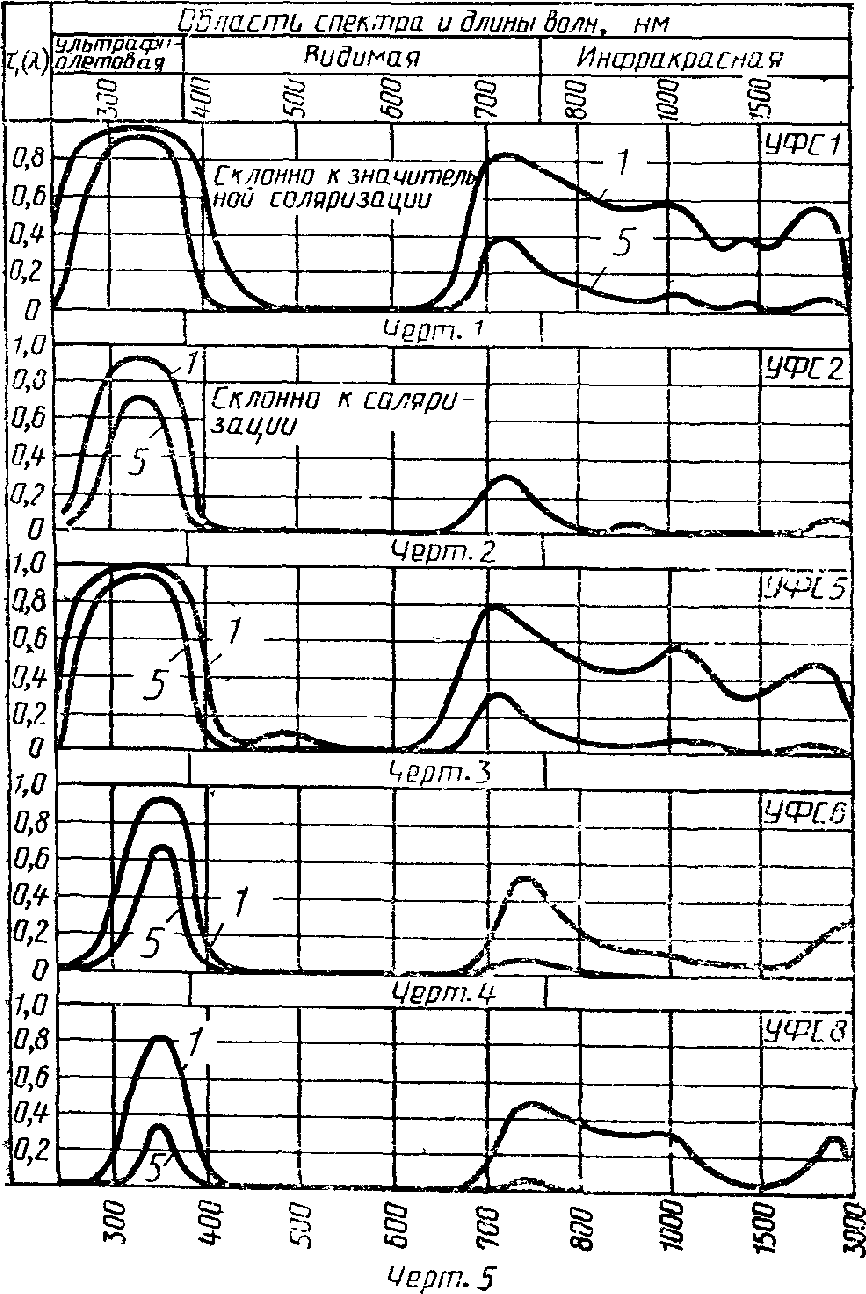

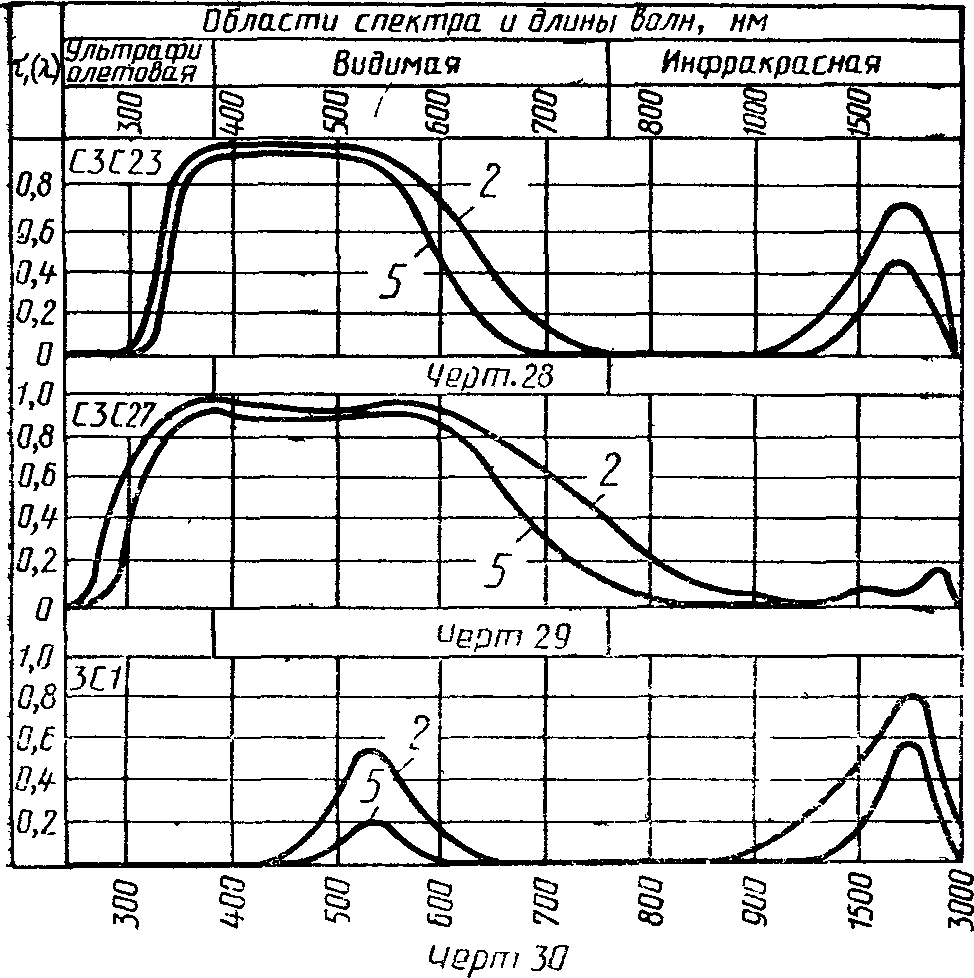

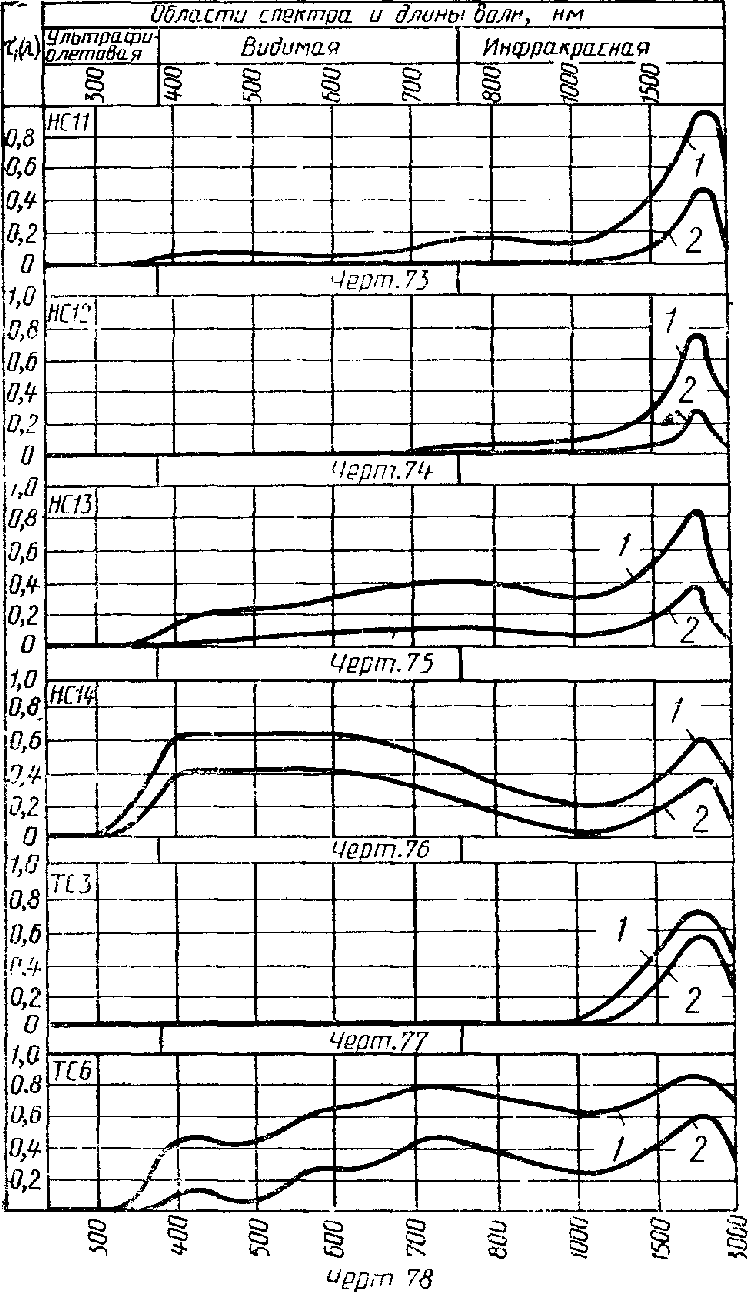

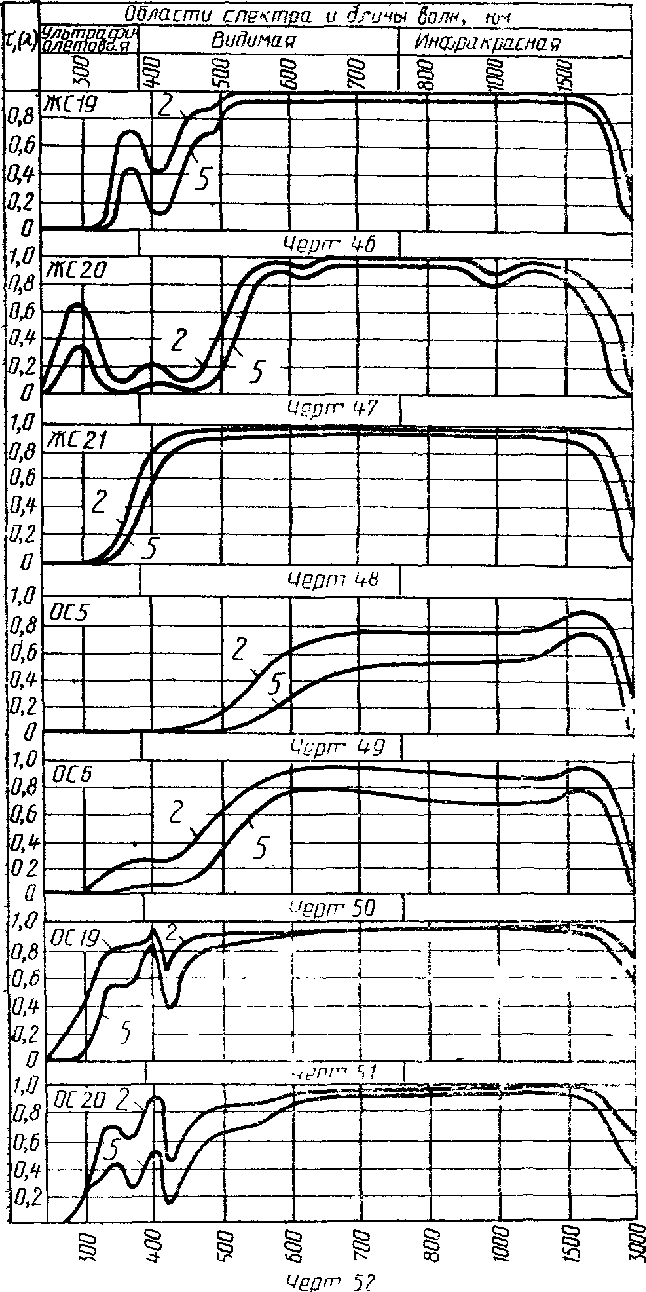

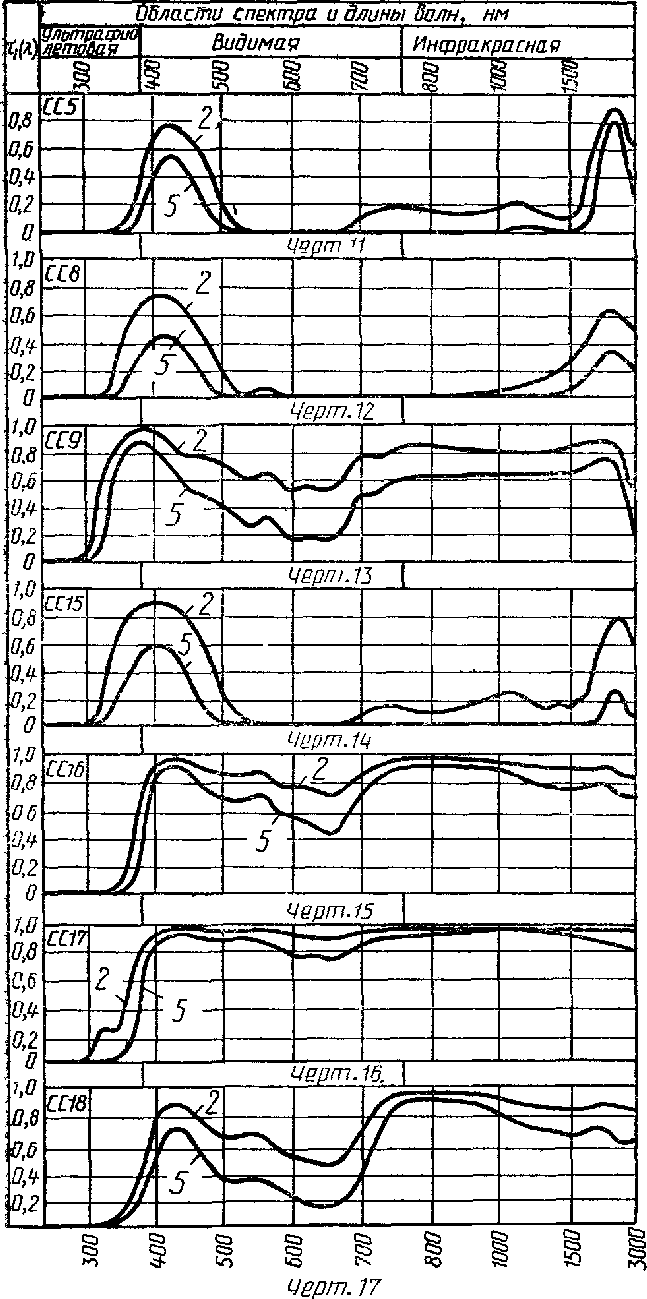

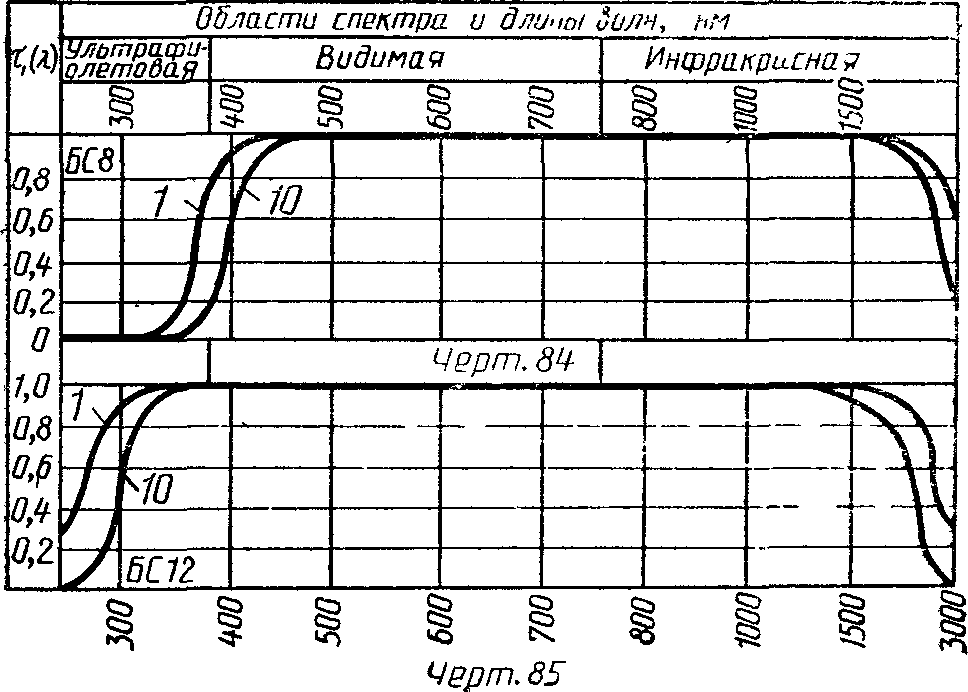

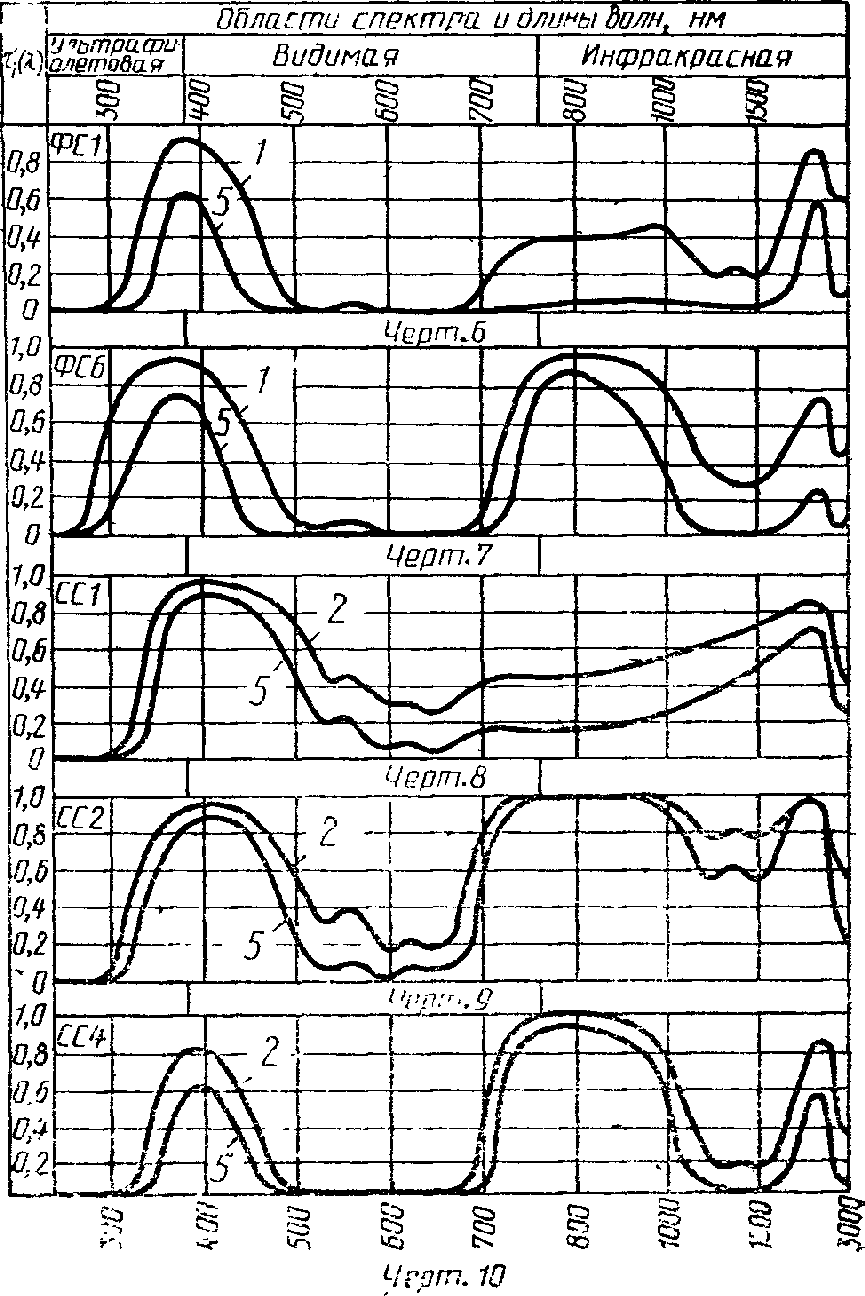

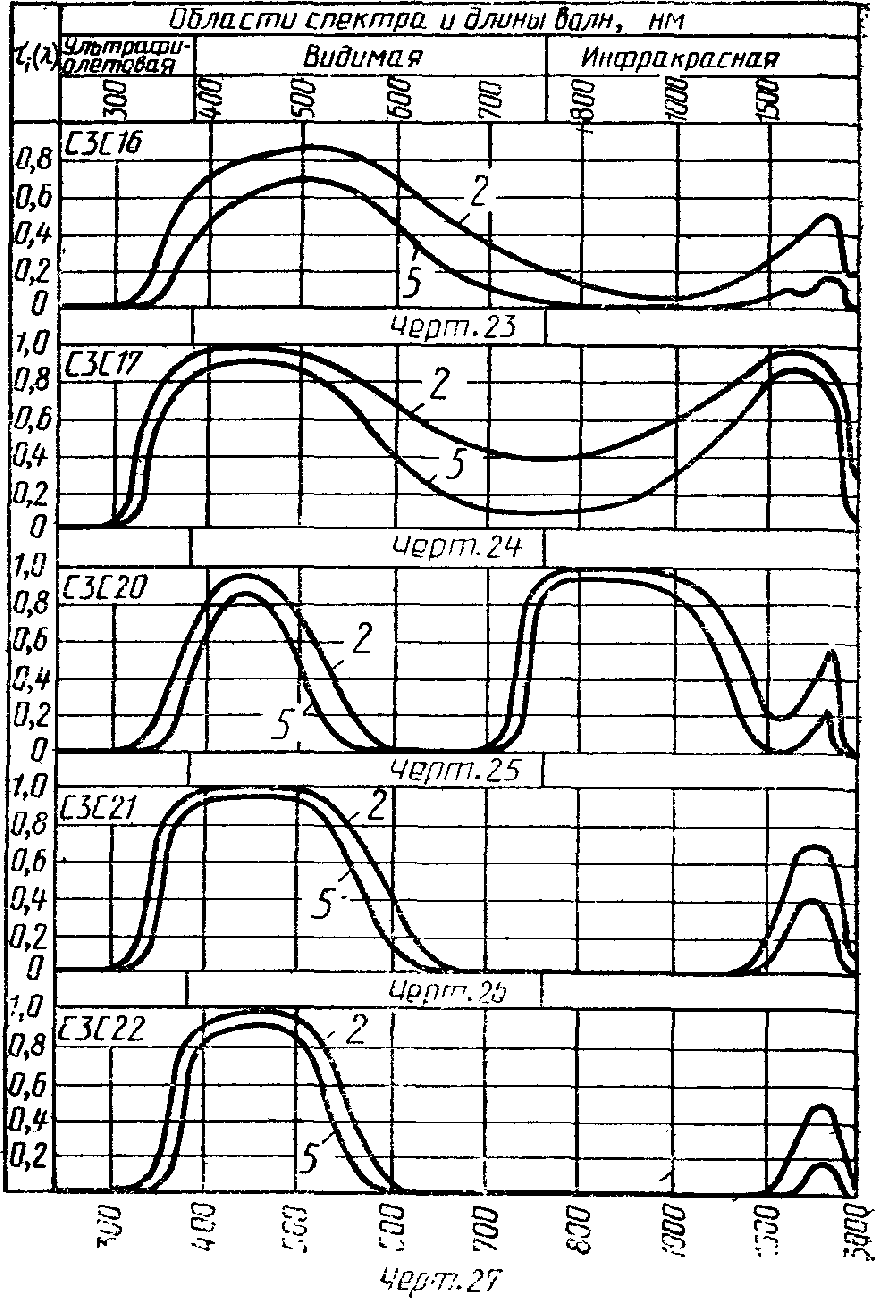

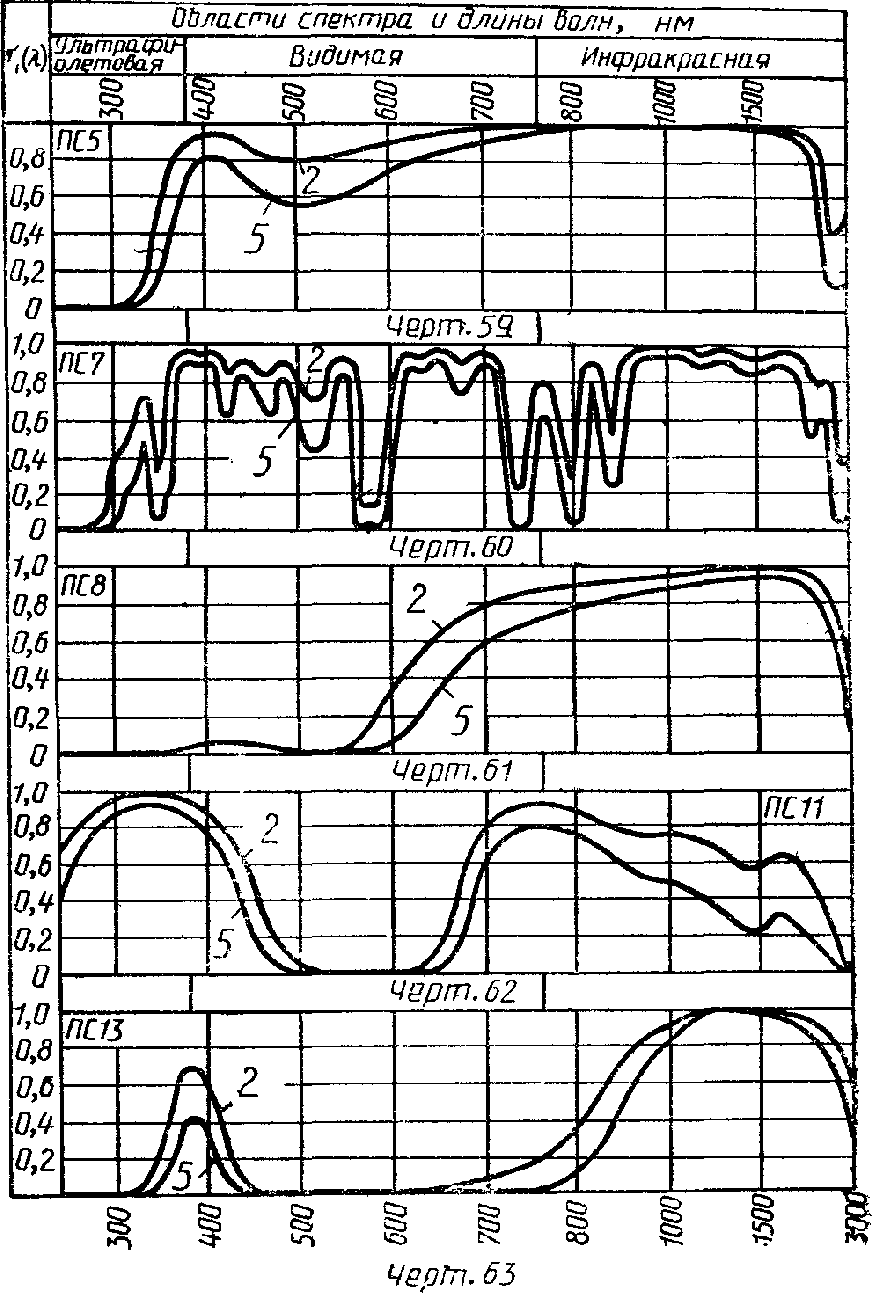

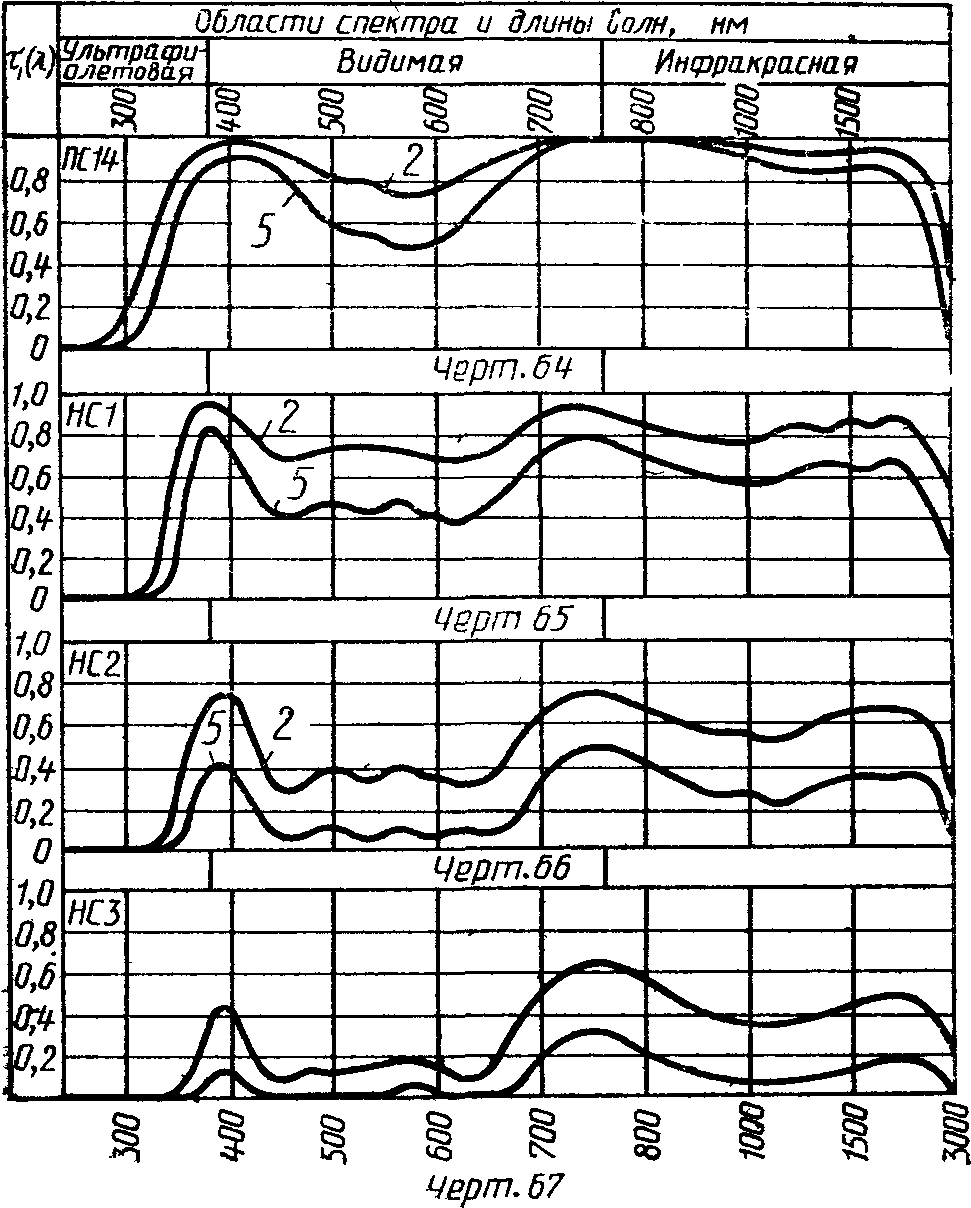

1. Спектральные кривые коэффициента внутреннего пропускания \tau_{i}(\lambda) стекол в слое различной толщины приведены на черт. 1 — 88.

Толщина стекла указана на чертежах в миллиметрах.

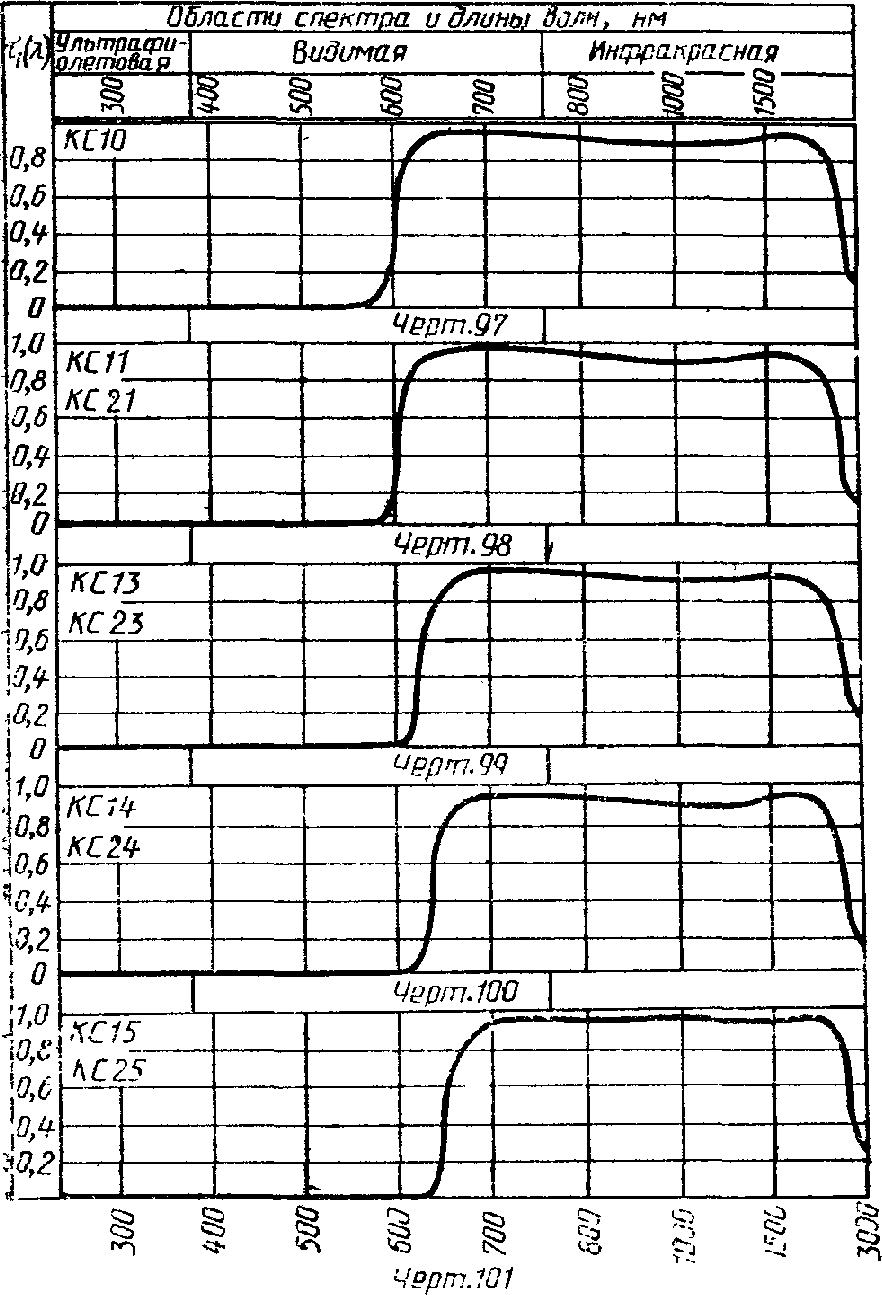

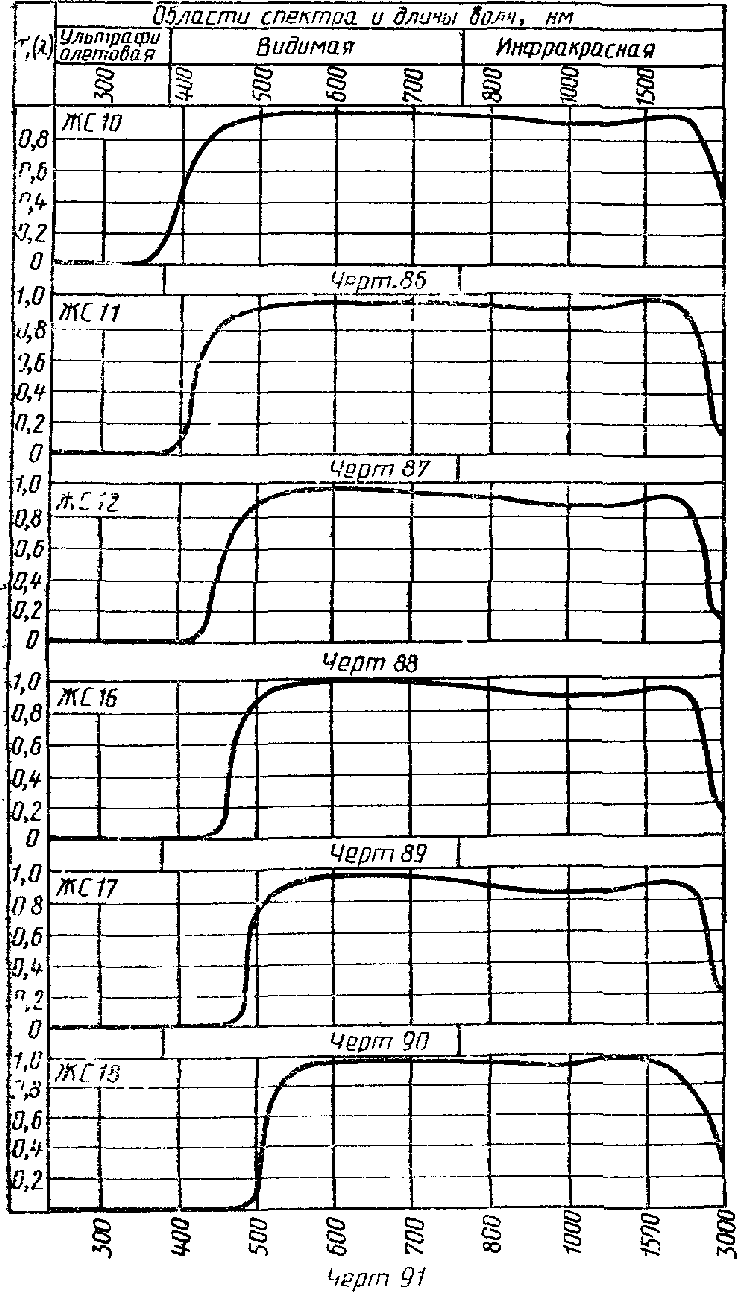

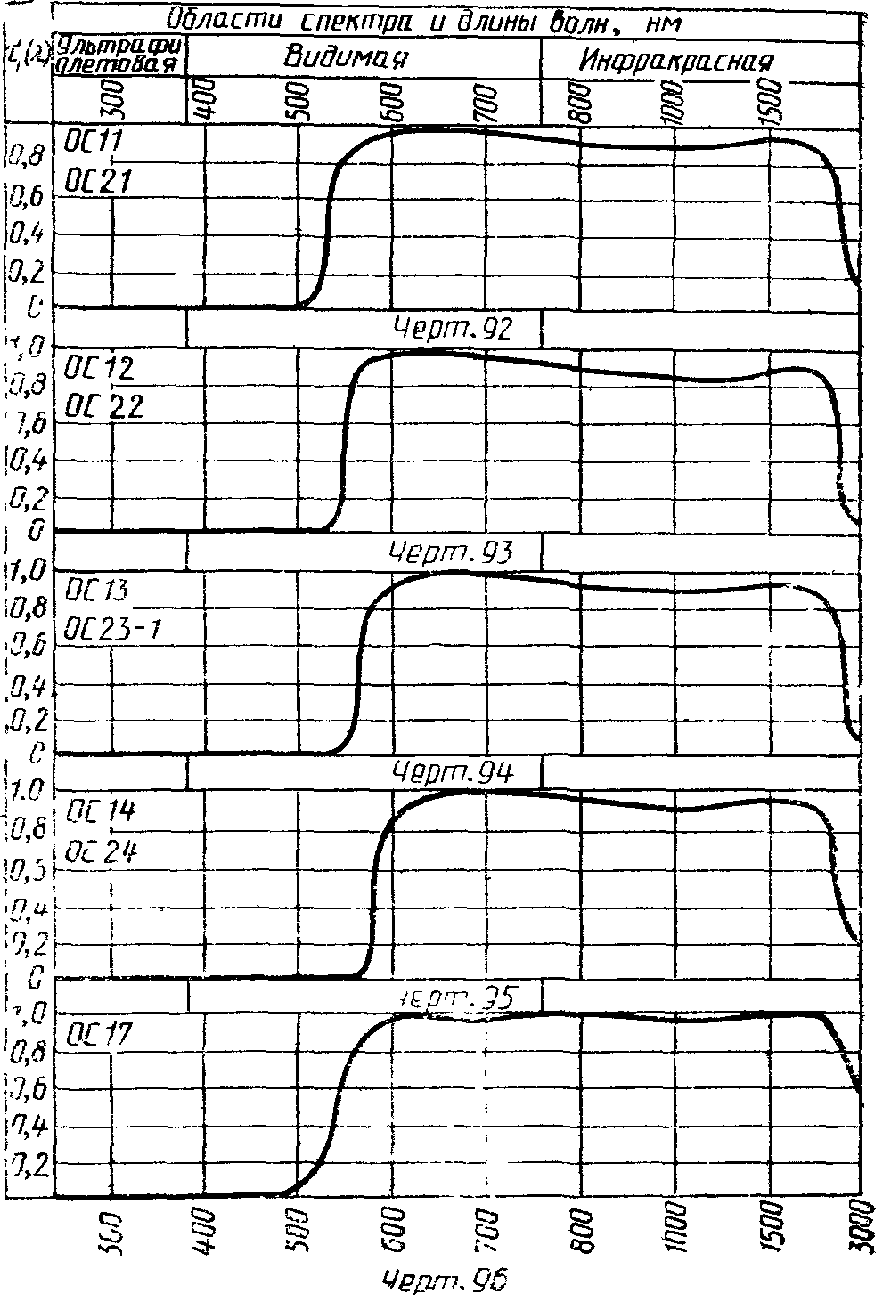

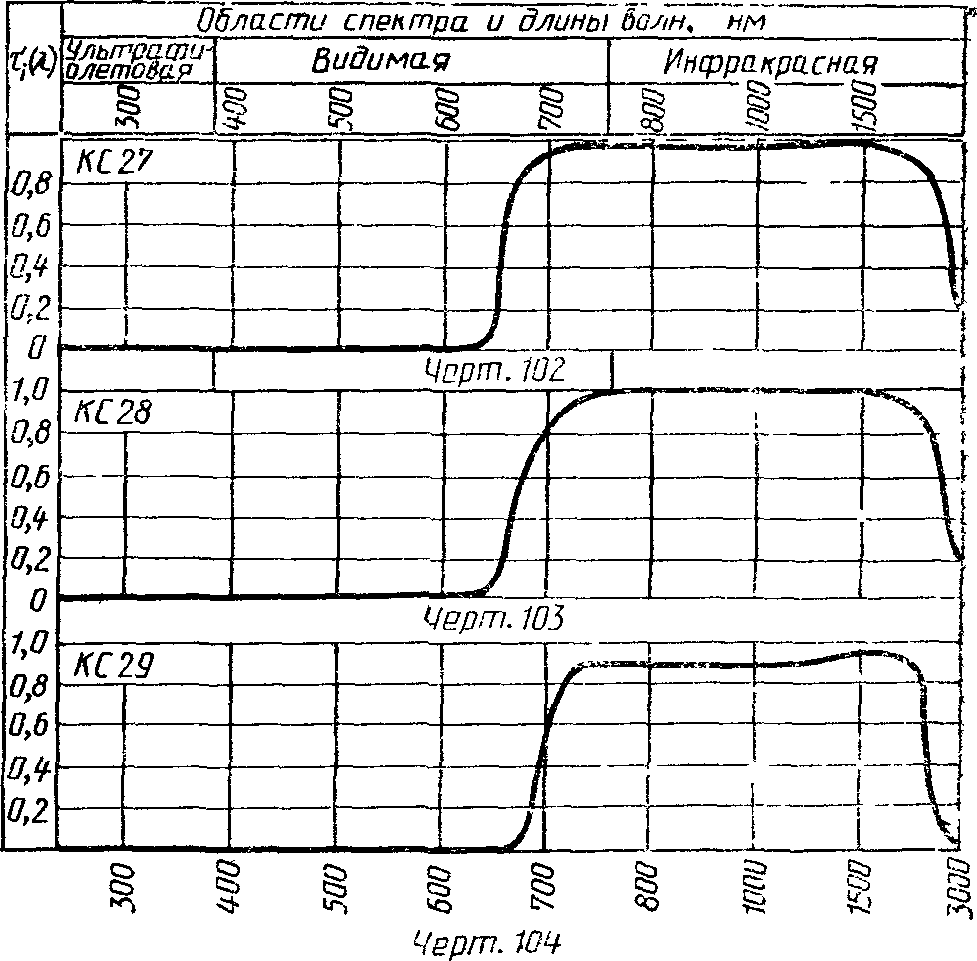

2. Спектральные кривые коэффициента внутреннего пропускания \tau_{i}(\lambda) стекол, окрашенных сульфоселенидами или сульфидами металлов, в слое рабочей толщины приведены на черт. 89 — 104.

3. Показатель преломления n_{e} , поправка на многократное отражение D_{\rho m} , группы химической устойчивости (по ГОСТ 13917), среднее число N_{\text{ср}} пузырей в 100 см3 и в 1 кг, наименьший диаметр пузыря, с которого начинают подсчет числа пузырей в стекле каждой марки, оптический коэффициент напряжения B, а также плотность \rho приведены в табл. 10.
