ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НУТРОМЕРЫ С ЦЕНОЙ ДЕЛЕНИЯ 0,001 И 0,002 мм

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Inside callipers graduated in 0,001 and 0,002 mm. Specifications

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: А.М. Смогоржевский (руководитель темы); В.А. Богданова.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 26.11.1975 № 3633.

3. Срок проверки — 1994 г., периодичность проверки — 5 лет.

4. Взамен ГОСТ 9244-59.

5. Ссылочные нормативно-технические документы

6. Переиздание (апрель 1993 г.) с Изменениями № 1, 2, 3, 4, утвержденными в декабре 1977 г., декабре 1982 г., июле 1987 г., мае 1989 г. (ИУС 2-78, 4-83, 11-87, 8-89).

7. Проверен в 1989 г. Срок действия продлен до 01.01.1996 Постановлением Госстандарта СССР от 22.05.1989 № 1285.

Настоящий стандарт распространяется на нутромеры с ценой деления 0,001 мм для измерения внутренних размеров от 2 до 10 мм и с ценой деления 0,002 мм для измерения внутренних размеров от 10 до 450 мм относительным методом.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Диапазоны измерений, наибольшая глубина измерения и перемещение измерительного стержня должны соответствовать указанным в табл. 1.

Таблица 1

мм

Продолжение табл. 1

мм

Продолжение табл. 1

мм

<*> По заказу потребителя.

Примечание. Допускается объединять нутромеры с диапазоном измерений 100 — 160 и 160 — 260 мм.

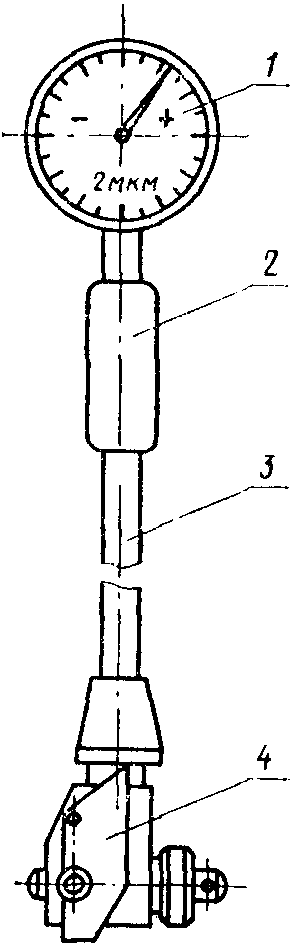

Схема нутромера представлена на чертеже.

1 — отсчетное устройство; 2 — ручка; 3 — корпус; 4 — мостик

Примечание. Чертеж не определяет конструкцию нутромеров.

1.2. Измерительное усилие нутромера и усилие центрирующего устройства не должны превышать значений, указанных в табл. 2.

Пример условного обозначения нутромера с ценой деления отсчетного устройства 0,001 мм и диапазоном измерений 6 — 10 мм:

Нутромер 6 — 10 ГОСТ 9244-75.

То же, с ценой деления 0,002 мм диапазоном измерений 10 — 18 мм:

Нутромер 10 — 18 ГОСТ 9244-75.

1.1, 1.2. (Измененная редакция, Изм. № 2, 4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Основная погрешность нутромеров, включая погрешность отсчетного устройства, погрешность центрирования и размах показаний при температуре 20 °C и относительной влажности до 80%, не должна превышать значений, указанных в табл. 3.

<*> По заказу потребителя при снабжении отсчетным устройством с ценой деления 0,002 мм.

(Измененная редакция, Изм. № 2, 4).

2.2. Измерительные поверхности нутромеров с диапазоном измерений 2 — 10 мм должны быть закалены. Твердость закаленных измерительных поверхностей должна быть не ниже 61 HRCэ по ГОСТ 2999-75, а измерительные поверхности нутромеров с диапазоном измерений 10 — 450 мм должны быть оснащены твердым сплавом.

(Измененная редакция, Изм. № 2).

2.3. Параметр шероховатости закаленных измерительных поверхностей должен быть Ra <= 0,04 мкм, а оснащенных твердым сплавом — Ra <= 0,16 мкм, шероховатость опорных поверхностей центрирующего устройства — Ra <= 0,63 мкм по ГОСТ 2789-73.

(Измененная редакция, Изм. № 1, 2).

2.4. Нутромеры с диапазоном измерений 2 — 10 мм должны быть снабжены отсчетным устройством с ценой деления 0,001 мм и диапазоном измерений не менее +/- 0,05 мм, нутромеры с диапазоном измерений 10 — 450 мм должны быть снабжены отсчетным устройством с ценой деления 0,002 мм и диапазоном измерений не менее +/- 0,10 по ГОСТ 18833-73.

(Измененная редакция, Изм. № 2).

2.5. Нутромеры должны иметь ручки из материала с малой теплопроводностью.

2.6. Наружные металлические поверхности нутромеров должны иметь защитное покрытие по ГОСТ 9.306-85.

(Измененная редакция, Изм. № 2, 3).

2.7 Средняя наработка на отказ нутромеров должна быть не менее:

с диапазоном измерений 2 — 3 мм — 5000 условных измерений;

с диапазоном измерений 3 — 6 мм, 6 — 10 мм — 7000 условных измерений;

с диапазоном измерений 10 — 18 мм — 15000 условных измерений;

с диапазоном измерений 18 — 50 мм — 20000 условных измерений;

с диапазоном измерений 50 — 450 мм — 50000 условных измерений.

Установленная безотказная наработка нутромеров должна быть не менее:

с диапазоном измерений 2 — 3 мм — 1000 условных измерений;

с диапазоном измерений 3 — 6, 6 — 10 мм — 1500 условных измерений;

с диапазоном измерений 10 — 18 мм — 3000 условных измерений;

с диапазоном измерений 18 — 50 мм — 4000 условных измерений;

с диапазоном измерений 50 — 450 мм — 10000 условных измерений.

Критерием отказа является нарушение работоспособности нутромеров, приводящее к невыполнению требований п. 2.1.

(Измененная редакция, Изм. № 3, 4).

2.8. Полный средний срок службы нутромеров до списания должен быть не менее 5 лет.

Установленный полный срок службы — не менее 2,5 лет. Критерием предельного состояния нутромеров является износ пары «стержень измерительный — отверстие в корпусе» и износ контактных поверхностей центрирующего устройства, приводящие к невыполнению требований п. 2.1.

(Измененная редакция, Изм. № 2, 3, 4).

2.9. Срок сохраняемости нутромеров в упаковке должен быть не менее 2 лет.

Среднее время восстановления работоспособного состояния не более 2 ч.

(Измененная редакция, Изм. № 3, 4).

3. КОМПЛЕКТНОСТЬ

3.1 В комплект нутромера должны входить:

отсчетное устройство;

набор сменных вставок, обеспечивающих возможность измерения нутромером любого размера в заданном диапазоне измерений;

установочные кольца по ГОСТ 14865-78 по заказу потребителя;

футляр.

К нутромеру прилагают паспорт по ГОСТ 2.601-68, включающий инструкцию по эксплуатации.

Разд. 3. (Измененная редакция, Изм. № 2).

4. ПРАВИЛА ПРИЕМКИ

4.1. Нутромеры должны подвергаться приемочному контролю, периодическим испытаниям, государственным и испытаниям на надежность.

(Измененная редакция, Изм. № 2, 3).

4.2. При приемочном контроле каждый нутромер проверяют на соответствие требованиям пп. 2.1, 2.3 - 2.5.

(Измененная редакция, Изм. № 2, 3).

4.3. Периодические испытания проводят не реже раза в три года не менее чем на трех нутромерах каждого диапазона измерений, из числа прошедших приемочный контроль, на соответствие всем требованиям настоящего стандарта, кроме пп. 2.7 - 2.9.

Испытания считают удовлетворительными, если все испытанные нутромеры соответствуют этим требованиям.

4.4. Подтверждение показателей надежности (пп. 2.7 - 2.9) проводят не реже раза в три года по программам и методикам испытаний на надежность, разработанным в соответствии с ГОСТ 27.410-87, согласованным и утвержденным в установленном порядке.

4.3, 4.4. (Измененная редакция, Изм. № 4).

4.5 Государственные испытания — по ГОСТ 8.383-80 и ГОСТ 8.001-80.

(Введен дополнительно, Изм. № 3).

5. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

5.1 Методы и средства поверки — по МИ 2193-92.

5.2. При проверке влияния транспортной тряски используют ударный стенд, создающий тряску с ускорением 30 м/с2 при частоте 80 — 120 ударов в минуту.

Ящики с упакованными нутромерами крепят к стенду и испытывают при общем числе ударов 15000. Испытания считают удовлетворительными, если нутромеры соответствуют требованиям п. 2.1.

5.1, 5.2. (Введены дополнительно).

5.3. Воздействие климатических факторов внешней среды при транспортировании проверяют в климатических камерах.

Испытания проводят в следующем режиме: сначала при температуре плюс (50 +/- 3) °C, затем — минус (50 +/- 3) °C и далее при относительной влажности (95 +/- 3)% при температуре 35 °C. Выдержка в климатической камере в каждом режиме 2 ч. Испытания считают удовлетворительными, если нутромеры соответствуют требованиям п. 2.1.

(Измененная редакция, Изм. № 3, 4).

5.4. (Исключен, Изм. № 4).

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1 На каждом нутромере должны быть нанесены:

товарный знак предприятия;

порядковый заводской номер;

диапазон измерений;

две последние цифры года выпуска.

6.2. На сменных вставках или на планке для их крепления должен быть нанесен размер или диапазон измерений нутромера с данной вставкой.

6.3 На футляре должны быть нанесены:

товарный знак предприятия-изготовителя;

диапазон измерений;

обозначение настоящего стандарта.

(Измененная редакция, Изм. № 3).

6.4. Упаковка, транспортирование и хранение нутромеров — по ГОСТ 13762-86.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1. Изготовитель должен гарантировать соответствие нутромеров требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.

(Введен дополнительно, Изм. № 2).

7.2. Гарантийный срок эксплуатации — 12 мес со дня ввода нутромеров в эксплуатацию.
