ГОСТ 8993-75*. Государственный стандарт Союза ССР. Шпалы деревянные для железных дорог узкой колеи. Технические условия

(введен в действие Постановлением Госстандарта СССР от 11.09.1975 № 2382)

(ред. от 01.04.1986)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШПАЛЫ ДЕРЕВЯННЫЕ ДЛЯ ЖЕЛЕЗНЫХ ДОРОГ УЗКОЙ КОЛЕИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Wooden sleepers for narrow-gauge railways. Specifications

Постановлением Государственного комитета стандартов Совета Министров СССР от 11 сентября 1975 г. № 2382 срок введения установлен

Постановлением Госстандарта СССР от 25.04.86 № 1068 срок действия продлен

до 1 января 1992 года

• Переиздание (март 1988 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г., апреле 1986 г. (ИУС 11-80, 8-86).

Настоящий стандарт распространяется на непропитанные деревянные шпалы для железных дорог шириной колеи 600, 750 и 900 мм.

1. ТИПЫ И РАЗМЕРЫ

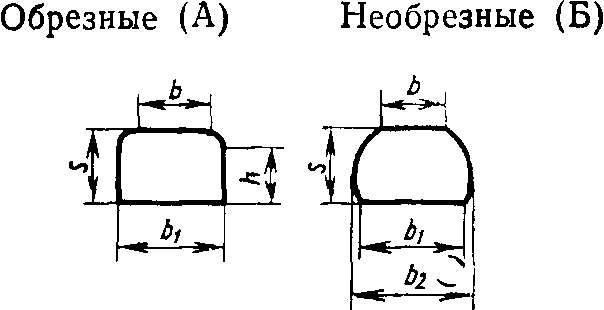

1.1. По форме поперечного сечения шпалы подразделяют на два вида — обрезные и необрезные (см. чертеж).

шпалы; h — высота пропиленной части боковой стороны

1.2. В зависимости от размеров поперечного сечения для каждого вида устанавливаются три типа шпал: I, II, III.

1.3. Размеры поперечных сечений шпал должны соответствовать указанным в табл. 1.

Таблица 1

                                                                     мм

Типы и виды шпал	Толщина, s	Ширина по измерениям			Высота пропиленной части боковых сторон, h
		b	b 1	b 2
IА	140	140	230	-	80
IIА	130	110	210	-	75
IIIА IБ	120 140	100 140	190 230	- 240	65 -
IIБ	130	110	210	220	-
IIIБ	120	100	190	200	-

1.4. Размеры поперечных сечений установлены для шпал с влажностью древесины не более 22%. При большей влажности шпалы из древесины хвойных пород должны быть изготовлены с припуском на усушку по ГОСТ 6782.1-75, а шпалы из древесины лиственных пород — по ГОСТ 6782.2-75.

1.5 Длина шпал, мм, должна быть:

для колеи 600 мм — 1200

для колеи 750 мм — 1500

для колеи 900 мм — 1700.

1.6 Предельные отклонения по размерам шпал всех типов, мм, не должны быть более:

по длине ................... +/- 25

по толщине ................. +/- 5

по ширине верхней пласти ... от минус 10 и плюс до ширины нижней пласти

по ширине нижней пласти:

обрезных шпал ..............

необрезных шпал ............ .

1.6.1. Предельные отклонения по высоте пропиленной части боковых сторон обрезных шпал всех типов даются только в плюсовую сторону до толщины шпалы.

Обрезные шпалы, имеющие минусовые отклонения по высоте пропиленной части боковых сторон, переводят в соответствующие типы необрезных шпал.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Шпалы должны быть изготовлены из древесины сосны, ели, пихты, лиственницы, березы.

(Измененная редакция, Изм. № 1, 2).

2.2 Влажность древесины шпал не нормируется.

2.3. Качество древесины шпал должно соответствовать нормам, указанным в табл. 2.

Таблица 2

Пороки древесины и обработки по ГОСТ 2140-81	Нормы
1. Сучки а) здоровые б) загнившие, гнилые и табачные	Не допускаются в местах укладки подкладок размером более 40 мм, а на остальных поверхностях — более 80 мм Не допускаются в местах укладки подкладок, а на остальных поверхностях — более 30 мм
2. Гниль ядровая, мягкая заболонная, наружная трухлявая	Не допускаются
3. Грибные ядровые пятна	Не допускаются размером более 15% соответ-
(полосы)	ствующей площади торцов, пластей и боковых сторон
4. Побурение и заболонная твердая гниль	Не допускаются в местах укладки подкладок, а на остальных поверхностях допускаются в виде отдельных пятен размером не более 30 мм
5. Ложное ядро	Допускается без выхода на верхнюю пласть размером не более 1/2 площади торца, а на боковых сторонах — размером не более 2/3 толщины шпалы, считая от нижней пласти
6. Червоточина	Допускается некрупная поверхностная и неглубокая
7. Трещины:
а) метиковые б) отлупные в) морозные г) усушки	Допускаются без выхода на верхнюю пласть протяжением по торцу не более 1/2 соответственно толщины или ширины шпалы Не допускаются с выходом на верхнюю пласть и боковые стороны, а также с выходом на нижнюю пласть против места расположения подкладок Допускаются без гребней глубиной не более 50 мм. Наличие таких трещин одновременно в одном сечении с двух сторон не допускается Допускаются односторонние длиной каждая не более 400 мм, торцовые сквозные — длиной не более 50 мм
8. Наклон волокон	Не допускается более 10%
9. Прорость	Не допускается в местах укладки прокладок, а на остальных поверхностях — шириной более 50 мм и длиной более 200 мм
10. Заруб и запил	Не допускаются в местах укладки прокладок, а на остальных поверхностях — глубиной более 20 мм
11. Кривизна а) простая б) сложная	Не допускается более 3% от длины шпалы Не допускается размером более половины нормы простой кривизны

Примечания:

1. Пороки древесины по ГОСТ 2140-81, не указанные в табл. 2, допускаются.

2. (Исключено, Изм. № 2).

(Измененная редакция, Изм. № 2).

2.4. Непараллельность пластей, а в обрезных шпалах и боковых сторон дается в пределах норм отклонений по толщине и ширине шпалы, предусмотренных п. 1.6.

2.5. Неперпендикулярность торцов к продольной оси шпалы не допускается более 20 мм по толщине и ширине шпалы.

2.6. Непропиленные поверхности шпал (обрезных и необрезных) должны быть очищены от коры и луба. Сучки и ребристая закомелистость должны быть срезаны вровень с поверхностью шпал; при этом срез может быть плоским.

(Измененная редакция, Изм. № 2).

2.7. Шпалы до укладки на путь должны быть пропитаны антисептиками. Качество пропитки шпал антисептиками — по ГОСТ 20022.5-75.

(Измененная редакция, Изм. № 1).

2.8 Шпалы должны поставляться рассортированными по типам и породам.

2.9. Поставка шпал в количественных соотношениях по типам, размерам и породам должна производиться по спецификации потребителя.

3. ПРАВИЛА ПРИЕМКИ

3.1 Шпалы принимают партиями. Партией считается количество шпал, оформленное одним документом о качестве, содержащим:

тип, вид, длину шпал и породу древесины;

количество шпал в партии;

обозначение стандарта.

(Измененная редакция, Изм. № 2).

3.2. Приемку шпал по качеству и размерам осуществляют отбором выборки в количестве 3% от партии. При обнаружении в выборке хотя бы одной шпалы, не соответствующей требованиям настоящего стандарта, осуществляют сплошной контроль всей партии шпал.

3.3 Приемку шпал по количеству осуществляют пересчетом в штуках.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Размеры шпал проверяют металлической рулеткой по ГОСТ 7502-80. Допускается проверять размеры поперечного сечения шпал металлической линейкой по ГОСТ 427-75.

(Измененная редакция, Изм. № 1).

4.2. Ширину пластей шпал измеряют в самом узком месте на участке длиной 200 мм, отстоящем на расстоянии 250 мм от вершинного торца шпалы.

4.3. Определение и измерение пороков и дефектов обработки древесины — по ГОСТ 2140-81.

Сучки измеряют по расстоянию между касательными и контуру сучка, проведенными параллельно продольной оси шпалы.

4.4 Определение влажности древесины шпал — по ГОСТ 16588-79.

5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На торец каждой шпалы должна быть нанесена маркировка с указанием типа, вида, длины, породы древесины и условного знака предприятия-изготовителя. Маркировка должна быть четкой и производиться отбойным клеймением или стойкой краской.

5.2. Шпалы должны быть уложены в пакеты. Формирование, упаковывание и маркирование пакетов и блок-пакетов шпал — по ГОСТ 19041-85.

Транспортная маркировка пакетов — по ГОСТ 14192-77.

5.3. Транспортирование шпал производят всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте каждого вида.

---
