ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ МАЛЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Electric small goods lifts. Basic parameters and dimensions

ГОСТ 8824-84*

Постановлением Государственного комитета СССР по делам строительства от 30 марта 1984 г. № 38 срок введения установлен с 01.01.86.

Переиздание (июнь 1988 г.) с Изменением № 1, утвержденным в ноябре 1985 г. (ИУС 2-86).

1. Настоящий стандарт распространяется на электрические малые грузовые лифты общего назначения (далее — лифты), устанавливаемые в общественных зданиях и вспомогательных зданиях промышленных предприятий и предназначаемые для подъема и спуска грузов.

Стандарт соответствует СТ СЭВ 4326-83 в части, указанной в справочном Приложении, и полностью — международному стандарту ИСО 4190/3-82.

2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011-76.

3. Основные параметры лифтов должны соответствовать указанным в табл. 1.

(Измененная редакция, Изм. № 1.)

<1> Лифты изготавливаются по согласованию с изготовителем.

<2> Лифты со скоростью 0,25 м/с изготавливаются по согласованию с изготовителем.

<3> Для лифтов, поставляемых на экспорт.

<4> Для лифтов грузоподъемностью 100 кг, которые допускается изготовлять до 01.01.91.

4. Отклонение рабочей скорости не должно превышать +/- 15% значения номинальной скорости, указанной в табл. 1.

5. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2.

<*> Для лифтов грузоподъемностью 40 кг наличие противовеса не является обязательным.

<**> Для лифтов грузоподъемностью 100 кг со скоростью 0,5 м/с.

<***> Кроме лифтов грузоподъемностью 100 кг со скоростью 0,5 м/с.

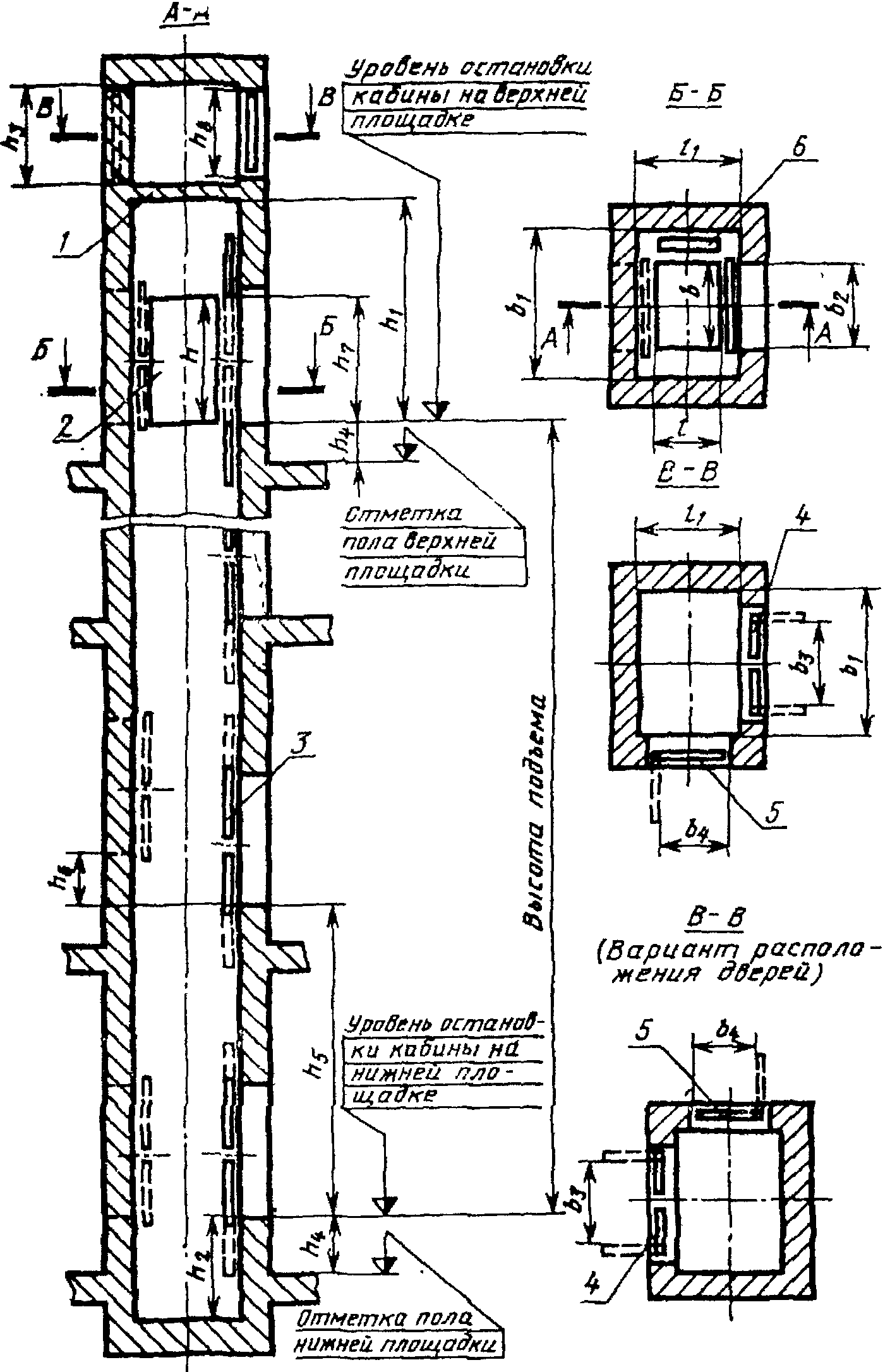

6. Основные размеры лифтов должны соответствовать указанным на чертеже и в табл. 3.

                                                   Размеры, мм

<*> Необходимое расстояние h_{4} для каждой погрузочной площадки указывается при заказе лифта.

<**> Для лифтов со скоростью 0,5 м/с.

Примечание. В скобках указаны наружные размеры кабины.

Чертеж не определяет конструкцию лифта.

7. Разность диагоналей шахты (в плане) не должна быть более 25 мм.

8. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3.

9. В машинном помещении лифта должны быть фасадная и боковая двери.

10. На верхней погрузочной площадке на расстоянии не более 3 м от шахты лифта должно быть предусмотрено место или ниша шириной l м, высотой 2 м и глубиной не менее 0,7 м для установки электрооборудования.

11. Строительная часть лифтов должна соответствовать требованиям технической документации базовой организации по стандартизации лифтов.

12. Лифты, предназначенные для двух остановок высотой подъема до 5,2 м, допускается изготовлять в металлокаркасной шахте.

(Введен дополнительно, Изм. № 1.)

Таблица 1. Грузоподъемность лифтов соответствует грузоподъемности, указанной в табл. 1 СТ СЭВ 4326-83.

Номинальная скорость движения кабины лифта соответствует номинальной скорости, указанной в табл. 1 СТ СЭВ 4326-83.

Таблица 3. Внутренние размеры кабины (ширина, глубина, высота) соответствуют размерам кабины, указанным в табл. 1 СТ СЭВ 4326-83.

Размеры дверного проема шахты соответствуют размерам, указанным в табл. 1 СТ СЭВ 4326-83.
