ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Electric goods lifts. Basic parameters and dimensions

ГОСТ 8823-85 (СТ СЭВ 4326-83)

Разработан Министерством строительного, дорожного и коммунального машиностроения.

Исполнители: Е.А. Нефедов (руководитель темы), Л.И. Вайсбурд, В.М. Волков, Е.В. Эмме.

Внесен Министерством строительного, дорожного и коммунального машиностроения.

Зам. министра А.С. Шавреев.

1. Настоящий стандарт распространяется на электрические грузовые лифты общего назначения (далее — лифты): обычные, с монорельсом, выжимные и тротуарные, устанавливаемые в общественных зданиях и зданиях промышленных предприятий.

Лифты с наружной кнопочной простой системой управления предназначены для подъема и спуска только грузов. Лифты с внутренней кнопочной простой системой управления (лифты для работы с проводником) и лифты со смешанной простой системой управления предназначены для подъема и спуска разновременно грузов и пассажиров.

Примечание. Лица, сопровождающие груз, не являются пассажирами.

Стандарт соответствует СТ СЭВ 4326-83 в части, указанной в справочном Приложении 1, и международному стандарту ИСО 4190/2-82 в части грузоподъемности, номинальной скорости, размеров кабины, ширины дверей кабины и шахты.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в справочном Приложении 2.

2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011-76.

3. Основные параметры лифтов должны соответствовать указанным в табл. 1.

<*> Лифты изготавливаются по согласованию с изготовителем.

<**> Для лифтов, поставляемых на экспорт. Изготовление — по согласованию с изготовителем.

4. Лифты обычные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты грузоподъемностью 5000 кг допускается изготавливать до 01.01.91.

Лифты выжимные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с допускается изготавливать до 01.01.92.

Лифты с монорельсом грузоподъемностью 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты тротуарные грузоподъемностью 500 кг допускается изготавливать до 01.01.93.

5. Отклонение рабочей скорости лифта не должно превышать +/- 15% значения номинальной скорости, указанной в табл. 1.

6. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2.

<*> У тротуарного лифта.

<**> Машинное помещение может быть расположено по всей высоте шахты в любом месте при условии расположения его чистого пола не выше отметки пола верхней погрузочной площадки.

Допускается расположение пола машинного помещения ниже уровня нижней остановки.

<**> Для лифтов, отмеченных в табл. 3 знаком «».

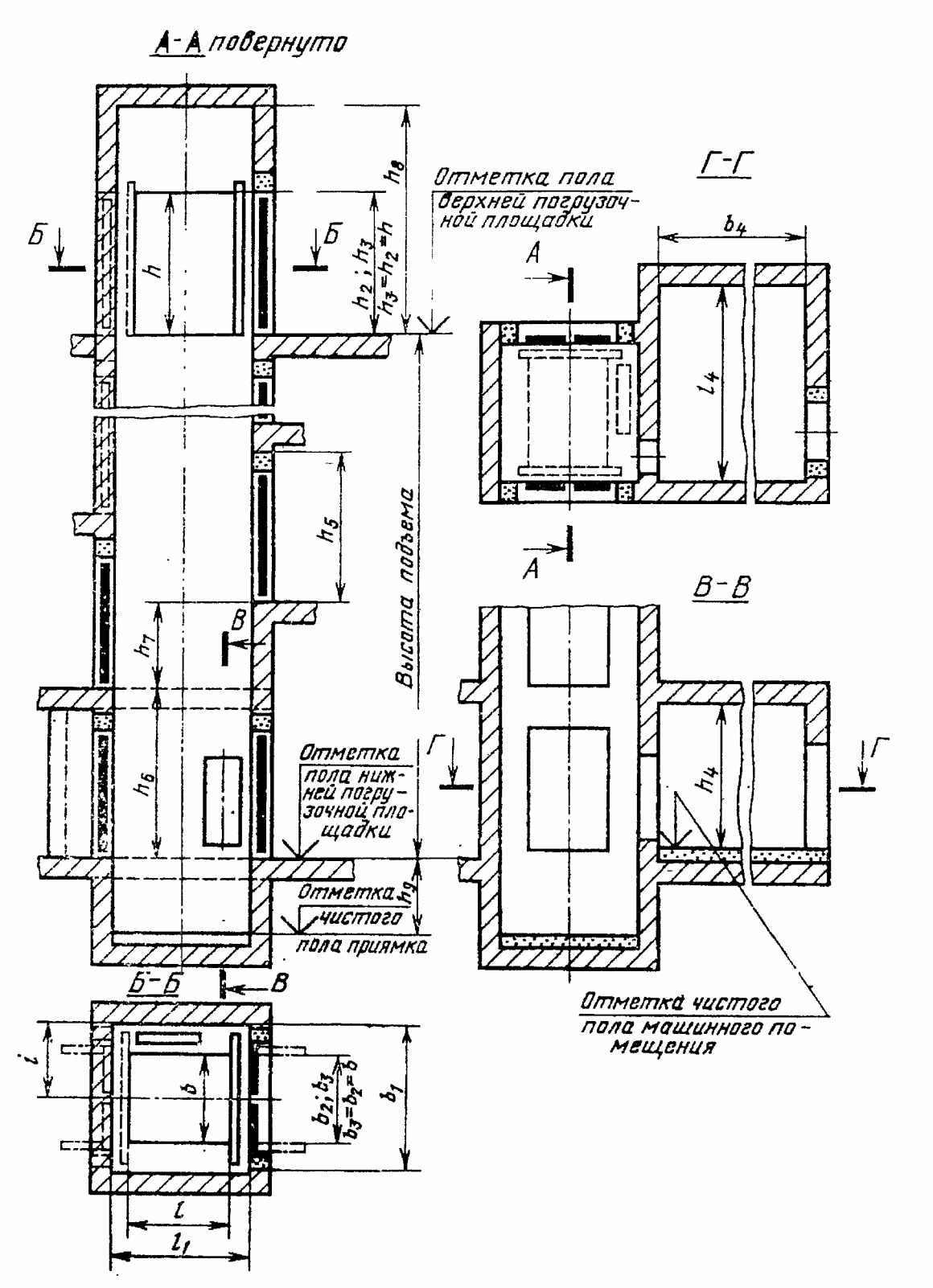

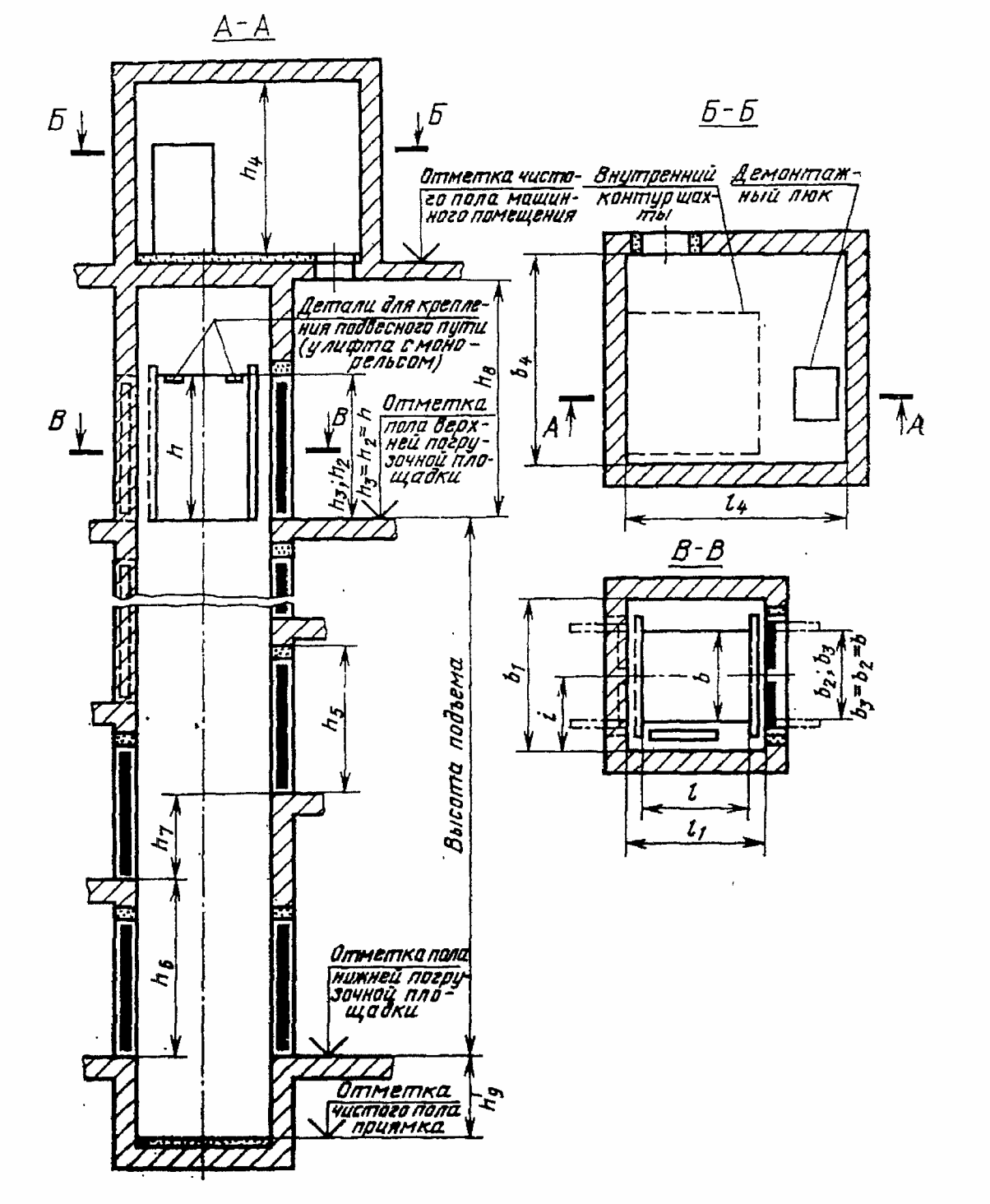

7. Основные размеры (внутренние) кабин, шахт и машинных помещений лифтов обычных, с монорельсом и выжимных должны соответствовать указанным в табл. 3, 4 и на черт. 1, 2.

Лифты обычные

Лифты с монорельсом

                                                                                               Лифты выжимные

<*> Размеры кабин с полезной площадью пола величиной не более установленной ГОСТ 12.2.075-82. Лифты с указанными размерами кабины и смешанной системой управления и соответствующие ГОСТ 12.2.074-82 — ГОСТ 12.2.083-82 допускается использовать в качестве пассажирских.

<**> Размеры шахт, которые обеспечиваются типовыми конструкциями шахт лифтов из сборных железобетонных элементов, поставляемыми подрядными строительными организациями.

<***> Лифты изготавливаются по согласованию с изготовителем.

Примечания. 1. Глубина l указана для проходной кабины. Глубина непроходной кабины меньше проходной до 50 мм.

2. Размер b_{3} — расстояние между створками дверей, открытыми на 90°, или размер ширины проема портальной части двери, если он меньше расстояния между створками.

Лифты обычные

Лифты выжимные

Лифты с монорельсом

Примечания. 1. Глубина l указана для проходной кабины. Глубина непроходной кабины меньше проходной до 50 мм.

2. Размер b_{3} — расстояние между створками дверей, открытыми на 90°, или размер ширины проема портальной части двери, если он меньше расстояния между створками.

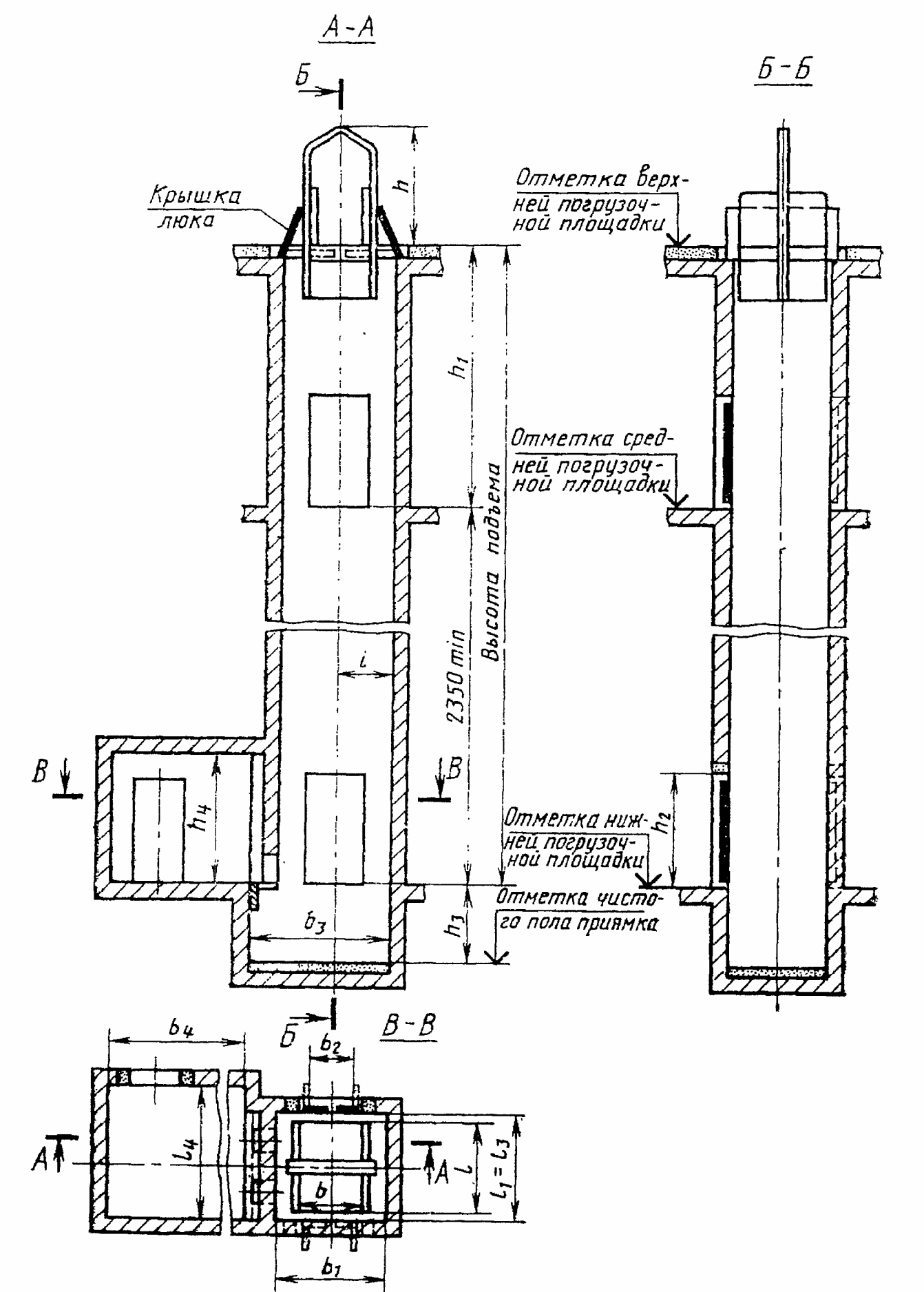

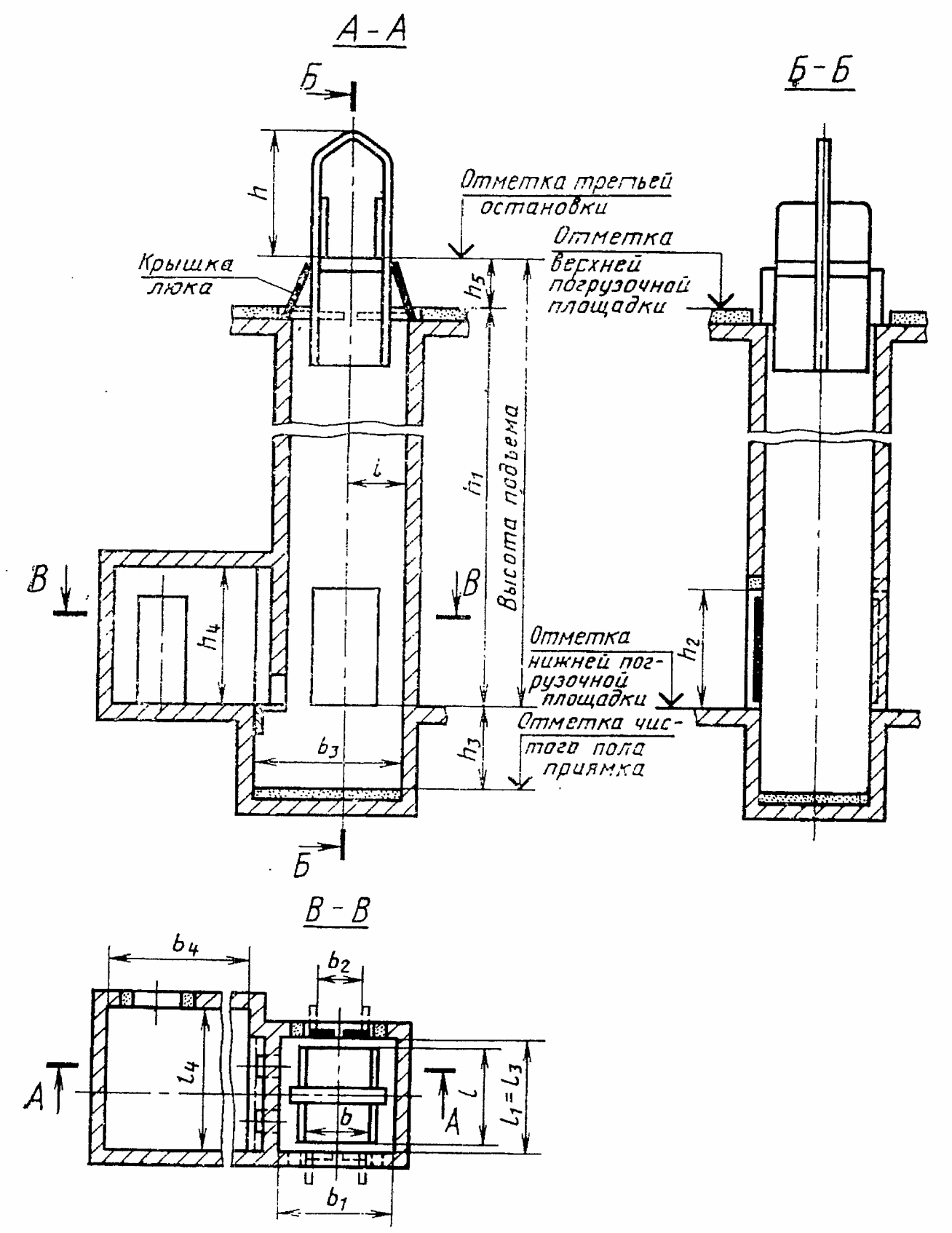

Основные размеры (внутренние) платформы, шахты и машинного помещения лифтов тротуарных должны соответствовать указанным в табл. 5 и на черт. 3, 4.

<*> Для лифта с подъемом платформы до уровня крышки люка.

<**> Для лифта с подъемом платформы выше уровня крышки люка.

Чертежи не определяют конструкцию лифтов и их основных частей, расположение машинного помещения (в плане) относительно шахты, расположение входной двери в машинное помещение.

8. Разность диагоналей шахты в плане не должна быть более 25 мм.

9. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3 - 5.

10. Кабины лифтов с монорельсом должны иметь детали крепления подвесного пути (монорельс и т.п.).

Привалочная плоскость этих деталей должна быть расположена от пола кабины на расстоянии (h — 65) +/- 10 мм (h — высота кабины, указанная в табл. 3 и 4).

Кабина лифта с монорельсом должна воспринимать усилие от встроенного в ней подвесного пути с сосредоточенной нагрузкой 500 кг на каждый метр этого пути. При этом суммарная нагрузка на кабину от подвесного пути, деталей его крепления к кабине, грузоподъемных средств и приспособлений, а также подвешенных на них грузов и грузов, размещенных на полу кабины, не должны превышать грузоподъемность лифта.

Примечание. Подвесной путь, детали его крепления к кабине, грузоподъемные средства и приспособления в объем поставки лифта не входят.

11. У тротуарных лифтов с подъемом платформы выше уровня крышки люка высота h_{5} третьей остановки назначается при заказе лифта и устанавливается:

200 — 1400 мм — для лифтов со скоростью 0,2 м/с;

400 — 1000 мм — для лифтов со скоростью 0,18 м/с.

Лифты со скоростью 0,2 м/с должны иметь возможность опускания платформы до уровня крышки люка с остановками на любом уровне при управлении с кнопочного поста, расположенного на верхней погрузочной площадке.

12. Строительная часть проектов лифтов должна соответствовать требованиям Альбома заданий на проектирование строительной части лифтовых установок, утвержденного Всесоюзным объединением «Союзлифтмаш» Минстройдормаша.

Таблица 1 ГОСТ 8823-85.

Грузоподъемность лифтов соответствует грузоподъемности, указанной в табл. 2 СТ СЭВ 4326-83.

Номинальная скорость движения кабины лифта соответствует номинальной скорости, указанной в табл. 2 СТ СЭВ 4326-83.

Таблицы 3 и 4 ГОСТ 8823-85.

Внутренние размеры кабины (ширина, глубина, высота) соответствуют размерам кабины, указанным в табл. 2 СТ СЭВ 4326-83.

Размеры проемов дверей кабины и шахты соответствуют размерам, указанным в табл. 2 СТ СЭВ 4326-83.

Лифт грузовой обычный — грузовой лифт, кабина которого подвешена за ее верхнюю часть.

Лифт грузовой с монорельсом — грузовой обычный лифт, в кабине которого предусмотрена возможность крепления подвесного пути (монорельса и т.п.).

Лифт грузовой выжимной — грузовой лифт, подъем кабины которого производится силой, действующей на нее снизу.

Лифт грузовой тротуарный — грузовой выжимной лифт, кабина которого выходит из шахты.
