ГОСТ 8816-2003. Межгосударственный стандарт. Брусья деревянные для стрелочных переводов железных дорог широкой колеи. Технические условия

(введен в действие Постановлением Госстандарта РФ от 09.03.2004 № 124-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 8816-70"]:::rst
  n1["ГОСТ 8816-2003"]:::rst
  click n1 "https://bukva.ai/docs/gost-8816-2003" "ГОСТ 8816-2003. Межгосударственный стандарт. Брусья деревянные для стрелочных переводов железных дорог широкой колеи. Технические условия (введен в действие Постановлением Госстанд"
  n2["ГОСТ 8816-2014"]:::doc
  click n2 "https://bukva.ai/docs/gost-8816-2014" "ГОСТ 8816-2014. Межгосударственный стандарт. Брусья деревянные для стрелочных переводов. Технические условия (введен в действие Приказом Росстандарта от 22.08.2014 N 928-ст)"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 9 марта 2004 г. № 124-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БРУСЬЯ ДЕРЕВЯННЫЕ ДЛЯ СТРЕЛОЧНЫХ ПЕРЕВОДОВ ЖЕЛЕЗНЫХ ДОРОГ ШИРОКОЙ КОЛЕИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Wooden cants for switch assemblies of wide gauge railways. Specifications

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, обновления и отмены».

Сведения о стандарте

1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 78 «Лесоматериалы круглые», Государственным унитарным предприятием «Всероссийский научно-исследовательский институт железнодорожного транспорта» (ГУП ВНИИЖТ) МПС России и Открытым акционерным обществом «Иркутский научно-исследовательский институт лесной промышленности» (ОАО «ИркутскНИИЛП»).

2. Внесен Госстандартом России.

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 24 от 5 декабря 2003 г.).

За принятие проголосовали:

4. Взамен ГОСТ 8816-70.

5. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 9 марта 2004 г. № 124-ст межгосударственный стандарт ГОСТ 8816-2003 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2005 г.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст этих изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».

6. Переиздание. Август 2005 г.

1. Область применения

Настоящий стандарт распространяется на деревянные брусья для стрелочных переводов железных дорог колеи 1520 мм, используемые при строительстве, эксплуатации и ремонте железных дорог, и устанавливает требования к размерам и качеству брусьев.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности

ГОСТ 12.3.034-84 Система стандартов безопасности труда. Работы по защите древесины. Общие требования безопасности

ГОСТ 12.3.042-88 Система стандартов безопасности труда. Деревообрабатывающее производство. Общие требования безопасности

ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения

ГОСТ 6782.1-75 Пилопродукция из древесины хвойных пород. Величина усушки

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 8026-92 Линейки поверочные. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 16369-96 (ИСО 4472-83) Пакеты транспортные лесоматериалов. Размеры

ГОСТ 16588-91 (ИСО 4470-81) Пилопродукция и деревянные детали. Методы определения влажности

ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ 20022.0-93 Защита древесины. Параметры защищенности

ГОСТ 20022.5-93 Защита древесины. Автоклавная пропитка маслянистыми защитными средствами

ГОСТ 20022.14-84 Защита древесины. Методы определения предпропиточной влажности.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на территории государства по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1. Переводные деревянные брусья: пилопродукция установленной формы и размеров, применяемая в качестве опор для стрелочных переводов железнодорожного пути.

3.1.2 Обрезные брусья: брусья, пропиленные с четырех сторон.

3.1.3 Необрезные брусья: брусья, пропиленные с двух сторон.

3.1.4. Непропитанные брусья: брусья, не обработанные защитными средствами.

3.1.5 Пропитанные брусья: брусья, обработанные защитными средствами.

3.1.6. Глубоконаколотые брусья: брусья, подвергнутые специальной обработке путем глубокой наколки с целью увеличения глубины пропитки.

3.1.7. Верхняя пласть бруса: пропиленная продольная поверхность бруса, имеющая меньшую ширину.

3.1.8. Нижняя пласть бруса: пропиленная продольная поверхность бруса, имеющая бо́льшую ширину.

3.1.9. Боковая сторона бруса: пропиленная продольная боковая поверхность бруса.

3.1.10. Обзольная часть бруса: непропиленные участки поверхности бруса по верхней пласти и боковой стороне.

3.2 В настоящем стандарте используют следующие обозначения и сокращения:

Ш — широкая верхняя пласть брусьев;

У — уширенная верхняя пласть брусьев;

Н — нормальная верхняя пласть брусьев;

А2, А3, А4, Б — типы комплектов брусьев;

Р43, Р50, Р65 — типы рельсов.

4. Основные виды, типы и размеры

4.1 По форме поперечного сечения брусья подразделяют на виды:

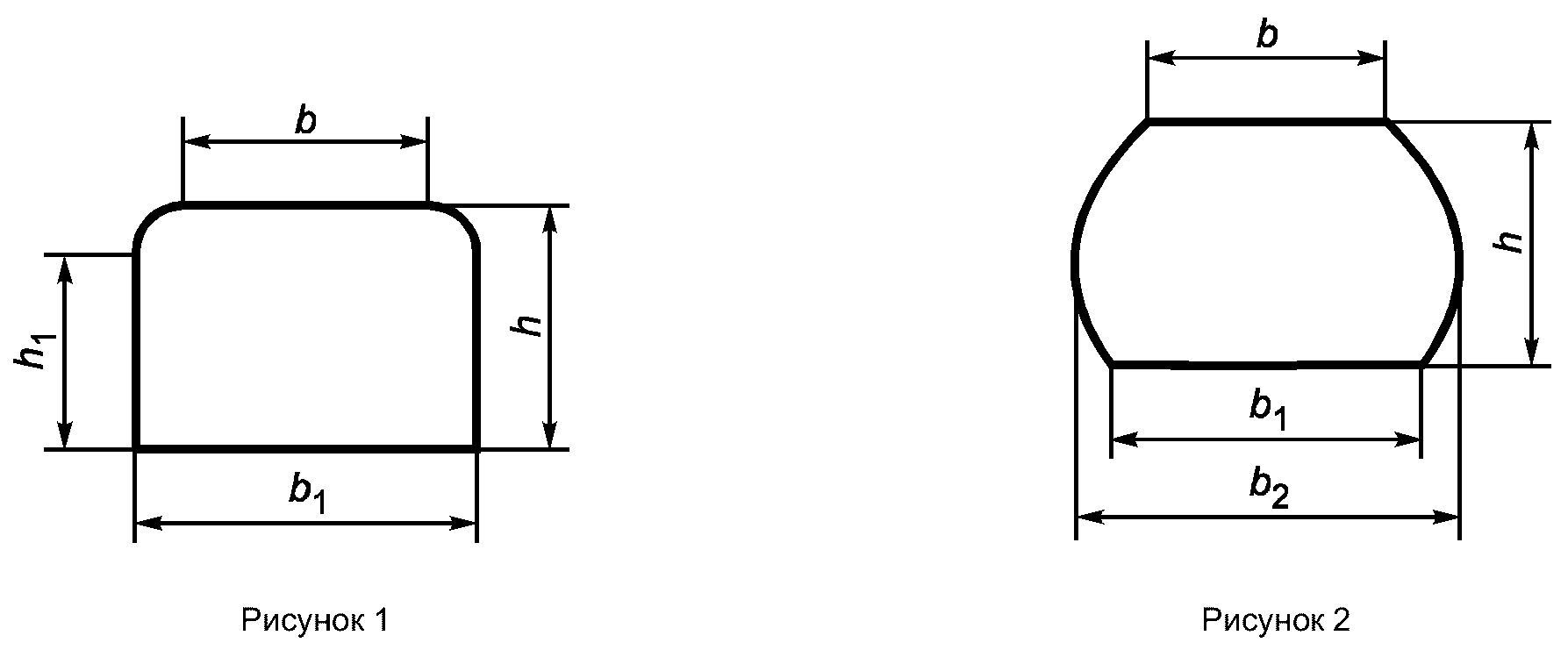

А — обрезные брусья (рисунок 1);

Б — необрезные брусья (рисунок 2).

4.2 По размерам поперечного сечения брусья изготовляют трех типов в зависимости от назначения:

I — для главных путей 1-го и 2-го <1> классов, а также для путей 3-го класса при грузонапряженности более 50 млн. т х км брутто/км в год при скоростях движения поездов более 100 км/ч;

II — для главных путей 3-го и 4-го классов, подъездных путей с интенсивной работой, приемоотправочных и сортировочных путей на станциях;

III — для любых путей 5-го класса, в том числе станционных, малодеятельных подъездных и прочих путей с маневрово-вывозным характером движения.

<1> Классификация железнодорожных путей приведена в соответствии с Положением о системе ведения путевого хозяйства на железных дорогах Российской Федерации, утвержденным Министерством путей сообщения 27 апреля 2001 г.

4.3. Размеры брусьев в поперечном сечении в зависимости от типов должны соответствовать указанным в таблице 1.

Таблица 1

Размеры в миллиметрах

4.4. Размеры поперечных сечений брусьев установлены для древесины с влажностью не более 22%. При большей влажности размеры должны быть увеличены на припуск на усушку по ГОСТ 6782.1 - для брусьев, изготовляемых из хвойных пород древесины.

4.5. Ширина пластей брусьев установлена в самом узком месте на участке длиной 400 мм, отстоящем на расстоянии 350 мм от торцов бруса.

4.6. Брусья следует изготовлять длиной от 3 до 5,5 м с градацией через 0,25 м.

4.7 Отклонение по длине для всех типов брусьев — +/- 20 мм.

4.8. Брусья следует изготовлять и поставлять потребителям комплектами в зависимости от назначения путей, типа рельсов и марки стрелочных переводов. Количество брусьев соответствующих типов и размеров по длине в комплектах должно соответствовать указанному в таблице 2.

В штуках

5. Технические требования

5.1. Верхняя и нижняя пласти должны быть взаимно параллельны. Боковые стороны должны быть взаимно параллельны и перпендикулярны к верхней и нижней пластям. Скос пропила по всей толщине бруса не должен быть более 10 мм. Непараллельность пластей и боковых сторон допускается по нормам предельных отклонений по толщине и ширине бруса соответственно.

5.2. Торцы брусьев должны быть опилены перпендикулярно к продольной оси бруса. Скос пропила по толщине и ширине бруса не должен быть более 20 мм.

5.3 Обзольные участки брусьев должны быть очищены от коры и луба.

5.4. Сучки и ребристая закомелистость на непропиленных поверхностях должны быть срезаны вровень с поверхностью бруса, при этом срез может быть плоским.

5.5. Зарубы и запилы не допускаются на верхней пласти брусьев. На остальных поверхностях не должны быть более 20 мм глубиной и более 40 мм шириной.

5.6. Брусья до укладки в путь должны быть пропитаны маслянистыми защитными средствами. Качество пропитки брусьев, а также нормы поглощения защитных средств — по ГОСТ 20022.0, ГОСТ 20022.5.

5.7. Брусья перед пропиткой должны быть глубоконаколотыми. По согласованию с потребителем брусья могут быть ненаколотыми.

5.8. Брусья следует изготовлять из древесины сосны, ели, пихты и лиственницы.

5.9 Влажность древесины брусьев при изготовлении не нормируется.

5.10. После сушки перед пропиткой брусья должны быть укреплены от растрескивания одним из способов в соответствии с требованиями технологических процессов пропитки шпал на шпалопропиточных заводах и инструкции по содержанию деревянных шпал, переводных и мостовых брусьев железных дорог колеи 1520 мм. По согласованию с потребителем брусья могут быть без укрепителей.

5.11. Качество древесины брусьев должно соответствовать требованиям, указанным в таблице 3.

Таблица 3

5.12. Маркировку брусьев следует проводить отбойным клеймением или несмываемой краской. Маркировку после пропитки не возобновляют.

5.13. Маркировка должна позволять идентифицировать предприятие-изготовитель.

5.14. Маркировку наносят на один из торцов каждого бруса с указанием длины, породы и вида обработки в соответствии с таблицей 4.

Таблица 4

6. Требования безопасности

6.1. Изготовление брусьев в цехах лесопиления или специализированных цехах лесопромышленных предприятий следует проводить в соответствии с требованиями ГОСТ 12.3.042, погрузочно-разгрузочные работы — в соответствии с требованиями ГОСТ 12.3.009; средства защиты работающих — по ГОСТ 12.4.011.

6.2. Пропитку брусьев на шпалопропиточных заводах следует проводить по ГОСТ 20022.5.

6.3. Условия работы обслуживающего персонала при работе с вредными веществами — по ГОСТ 12.1.007.

6.4. Контроль за содержанием вредных веществ в воздухе рабочей зоны — по ГОСТ 12.1.005.

7. Правила приемки

7.1. Непропитанные брусья должны быть рассортированы отдельно по типам и породам, причем еловые и пихтовые брусья допускаются вместе.

Глубоконаколотые брусья рассортировывают в отдельные партии.

7.2. Приемку брусьев проводят партиями. Партией считают количество комплектов брусьев одной породы, оформленных одним документом о качестве.

7.3 Документ о качестве должен содержать:

• наименование и адрес организации (предприятия-поставщика);

• тип и вид комплекта — для пропитанных брусьев;
• количество комплектов брусьев в партии;
• обозначение настоящего стандарта.

7.4. Количество брусьев каждой условной длины определяется сплошным пересчетом и должно соответствовать данному типу комплекта.

7.5. Проверку брусьев по размерам, порокам древесины и обработки, влажности проводят выборочным контролем по ГОСТ 18321, методом «вслепую». Отбор проводят в количестве, указанном в таблице 5.

Таблица 5

В штуках

Партию принимают, если все брусья в выборке соответствуют требованиям настоящего стандарта. При получении неудовлетворительных результатов партию бракуют или по согласованию с потребителем проводят сплошной контроль партии и замену забракованных брусьев.

8. Методы контроля

8.2 Влажность древесины брусьев — по ГОСТ 16588.

8.3. Контроль предпропиточной влажности древесины брусьев — по ГОСТ 20022.14.

8.4. Контроль качества пропитки брусьев — по ГОСТ 20022.5.

8.5. Размеры брусьев проверяют поверочной линейкой по ГОСТ 8026 или металлической рулеткой РЗЖ 2-го класса длиной не менее 5 м по ГОСТ 7502. Допускается проверять размеры поперечного сечения брусьев металлической линейкой по ГОСТ 427.

8.6. Ширину пластей брусьев следует измерять в самом узком месте на участке длиной 400 мм, отстоящем от вершинного торца на расстоянии 350 мм.

9. Транспортирование и хранение

9.1. Транспортирование пакетированных и непакетированных брусьев проводят комплектами транспортом всех видов в соответствии с правилами перевозки грузов, действующими на соответствующем виде транспорта. Размеры пакетов брусьев — по ГОСТ 16369.

9.2 Брусья на складах предприятия-изготовителя хранят в штабелях.
