ГОСТ 8809-71*. Государственный стандарт Союза ССР. Допуски и посадки размеров менее 0,1 мм

(введен в действие Постановлением Госстандарта СССР от 05.01.1971 № 7)

(ред. от 01.07.1980)

от 5 января 1971 г. № 7

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДОПУСКИ И ПОСАДКИ РАЗМЕРОВ МЕНЕЕ 0,1 мм <*>

Limits and fits of dimension less than 0,1 mm

---

<*> Применение стандарта для вновь разрабатываемых изделий не допускается.

Взамен ГОСТ 8809-58.

Постановлением Государственного комитета стандартов Совета Министров СССР от 5 января 1971 г. № 7 срок введения установлен с 01.07.1972.

Переиздание март 1983 г. с Изменением № 1, утвержденным в июле 1980 г. (ИУС 9 — 1980 г.).

1. Допуски размеров менее 0,1 мм должны назначаться по табл. 1.

Таблица 1

Интервалы номинальных размеров, мм	Классы точности
	08	09	1	2	2а	3	3а	4	5
	Величины допусков, мкм
До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)	0,3 0,5 0,8 1,2	0,5 0,8 1,2 2	0,8 1,2 2 3	1,2 2 3 4	2 3 4 6	3 4 6 10	- 6 10 14	- — 14 25	- — - 40

2. Расположение полей допусков в классах точности 0,8, 3а, 4, 5 настоящим стандартом не устанавливается.

Рекомендуется располагать поля допусков относительно номинального размера: в «плюс» — для отверстий ( \text{А}_{08} , \text{А}_{3\text{а}} , \text{А}_{4} , \text{А}_{5} ), в «минус» — для валов ( B_{08} , B_{3\text{а}} , B_{4} , B_{5} ) или симметрично (половина допуска со знаком +/-; обозначение: C\text{м}_{08} , C\text{м}_{3\text{а}} , C\text{м}_{4} , C\text{м}_{5} ).

3. Предельные отклонения отверстий и валов классов точности 09 — 3 должны назначаться по табл. 2 - 6 для посадок в системе отверстия и по табл. 7 - 11 для посадок в системе вала.

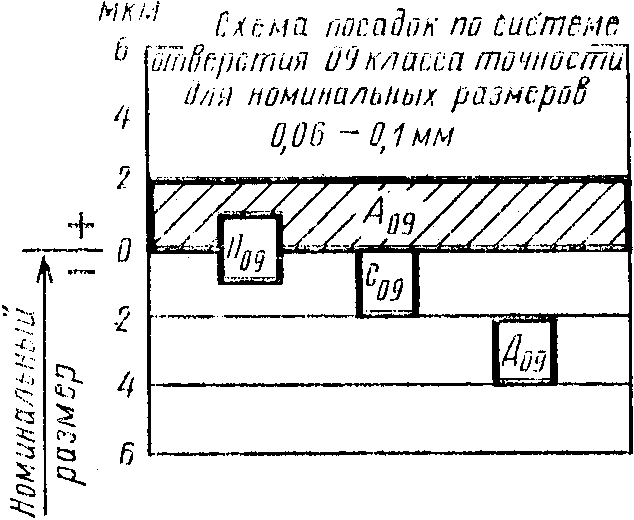

Таблица 2

Система отверстия. Класс точности 09

Интервалы номинальных размеров, мм	Обозначения полей допусков
	отверстия		валов
	А 09		П 09		С 09		Д 09
	Предельные отклонения, мкм
	нижн.	верхн.	верхн.	нижн.	верхн.	нижн.	верхн.	нижн.
До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)	0 0 0 0	+0,5 +0,8 +1,2 +2	+0,25 +0,4 +0,6 +1	-0,25 -0,4 -0,6 -1	0 0 0 0	-0,5 -0,8 -1,2 -2	- — - -2	- — - -4

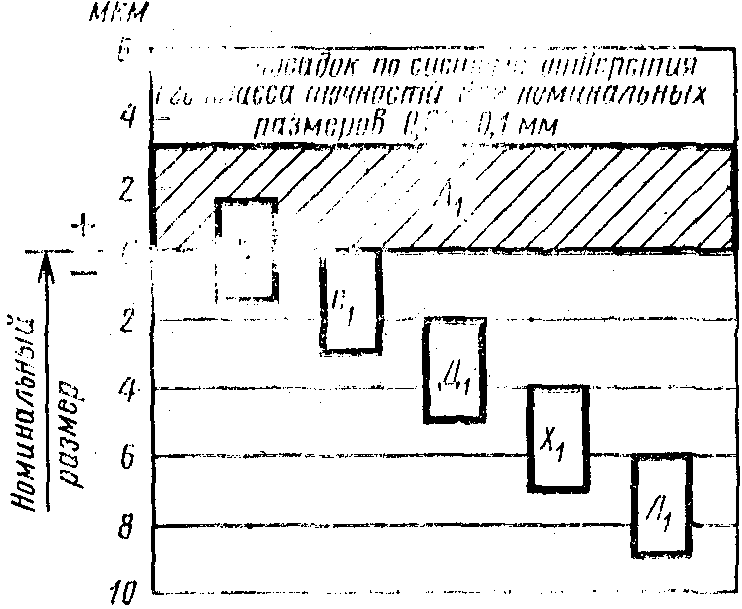

Таблица 3

Система отверстия. 1-й класс точности

Интервалы номинальных

Обозначение полей допусков

размеров, мм

отверстия

валов

А 1

П 1

С 1

Д 1

Х 1

Л 1

Предельные отклонения, мкм

нижн.

верхн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)

0 0 0 0

+0,8 +1,2 +2 +3

+0,4 +0,6 +1 +1,5

-0,4 -0,6 -1 -1,5

0 0 0 0

-0,8 -1,2 -2 -3

- — -2 -2

- — -4 -5

- — -4 -4

- — -6 -7

- — -6 -6

- — -8 -9

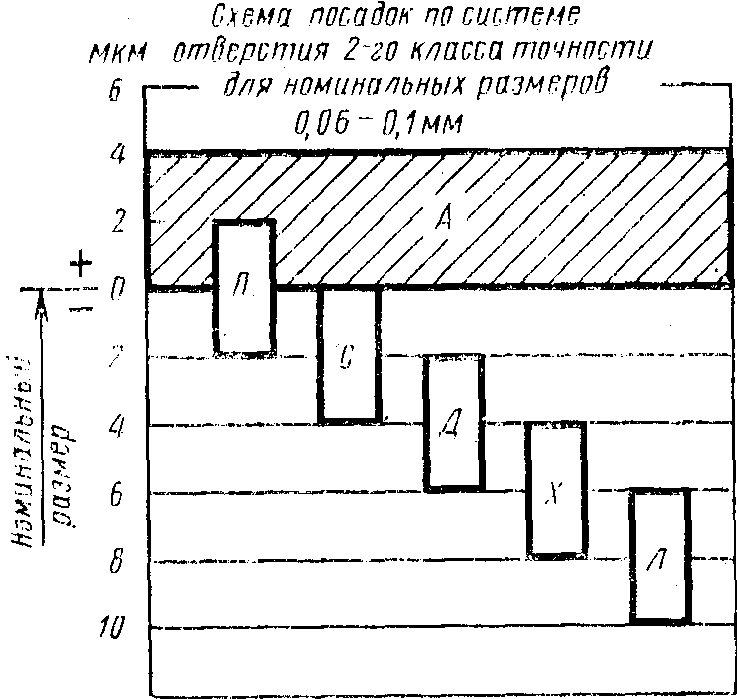

Таблица 4

Система отверстия. 2-й класс точности

Интервалы номинальных

Обозначение полей допусков

размеров, мм

отверстия

валов

А

П

С

Д

Х

Л

Предельные отклонения, мкм

нижн.

верхн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)

0 0 0 0

+1,2 +2 +3 +4

+0,6 +1 +1,5 +2

-0,6 -1 -1,5 -2

0 0 0 0

-1,2 -2 -3 -4

- — -2 -2

- — -5 -6

- — -4 -4

- — -7 -8

- — -6 -6

- — -9 -10

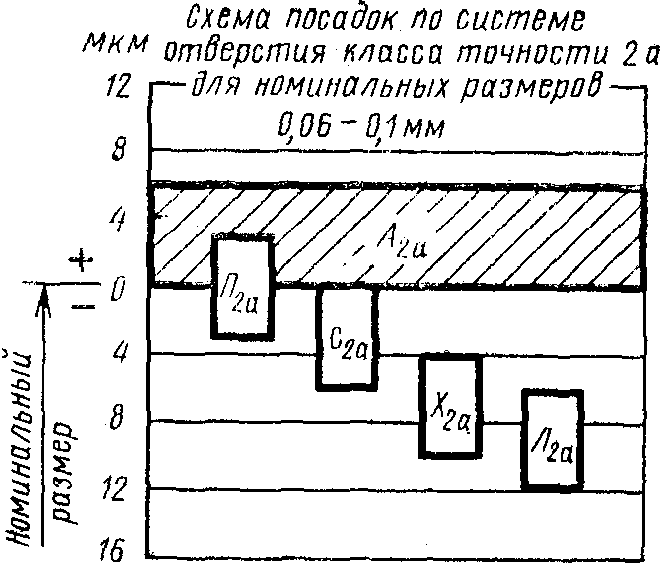

Таблица 5

Система отверстия. Класс точности 2а

Интервалы номинальных	Обозначения полей допусков
размеров, мм	отверстия		валов
	А 2а		П 2а		С 2а		Х 2а		Л 2а
	Предельные отклонения, мкм
	нижн.	верхн.	верхн.	нижн.	верхн.	нижн.	верхн.	нижн.	верхн.	нижн.
До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)	0 0 0 0	+2 +3 +4 +6	+1 +1,5 +2 +3	-1 -1,5 -2 -3	0 0 0 0	-2 -3 -4 -6	- — -4 -4	- — -8 -10	- — -6 -6	- — -10 -12

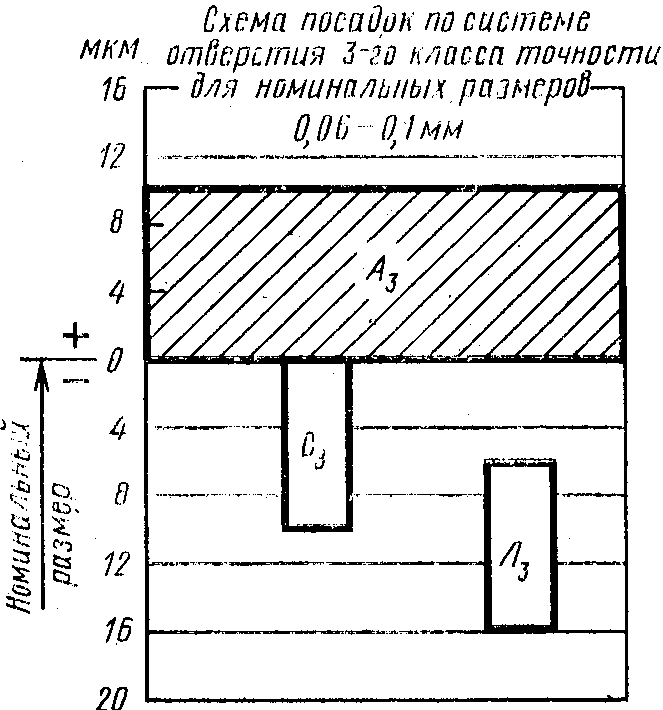

Таблица 6

Система отверстия. 3-й класс точности

Интервалы номинальных размеров, мм	Обозначения полей допусков
	отверстия		валов
	А 3		С 3		Л 3
	Предельные отклонения, мкм
	нижн.	верхн.	верхн.	нижн.	верхн.	нижн.
До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)	0 0 0 0	+3 +4 +6 +10	0 0 0 0	-3 -4 -6 -10	- — -6 -6	- — -12 -16

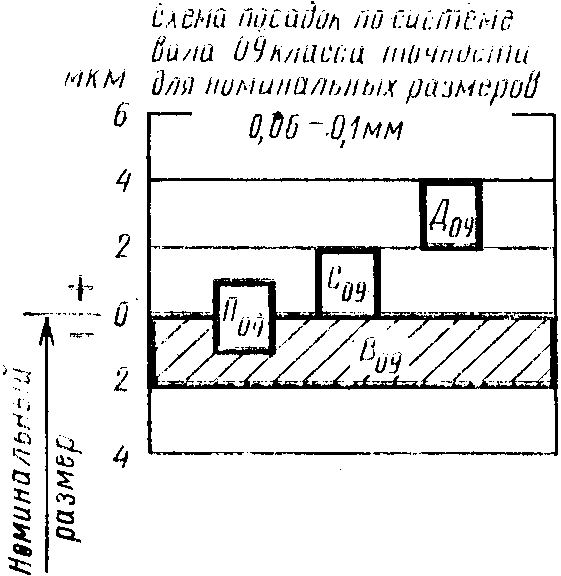

Таблица 7

Система вала. Класс точности 09

Интервалы номинальных размеров, мм	Обозначения полей допусков
	вала		отверстий
	В 09		П 09		С 09		Д 09
	Предельные отклонения, мкм
	верхн.	нижн.	нижн.	верхн.	нижн.	верхн.	нижн.	верхн.
До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)	0 0 0 0	-0,5 -0,8 -1,2 -2	-0,25 -0,4 -0,6 -1	+0,25 +0,4 +0,6 +1	0 0 0 0	+0,5 +0,8 +1,2 +2	- — - +2	- — - +4

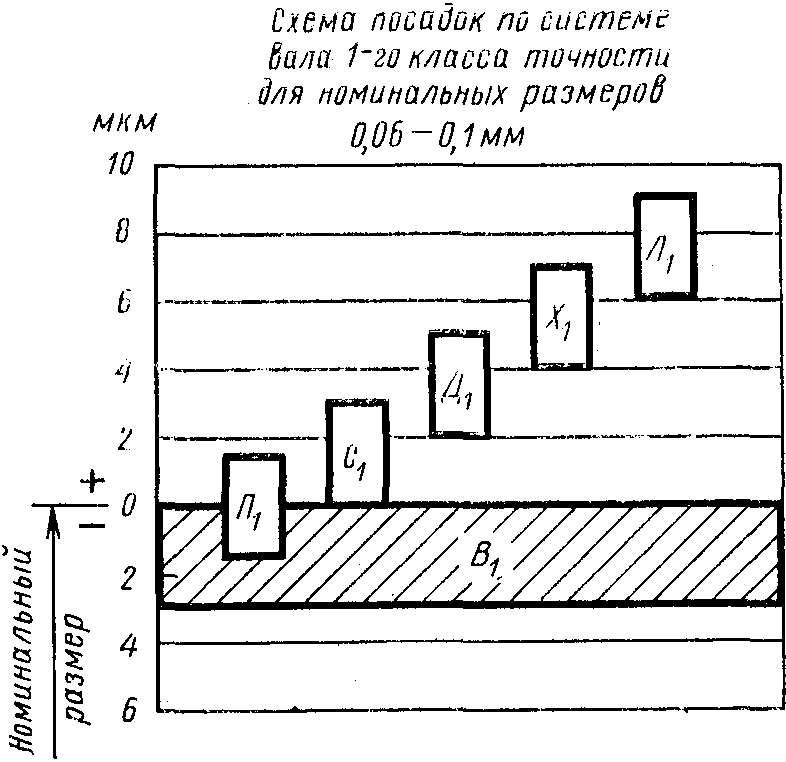

Таблица 8

Система вала. 1-й класс точности

Интервалы номинальных

Обозначения полей допусков

размеров, мм

вала

отверстий

В 1

П 1

С 1

Д 1

Х 1

Л 1

Предельные отклонения, мкм

верхн.

нижн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)

0 0 0 0

-0,8 -1,2 -2 -3

-0,4 -0,6 -1 -1,5

+0,4 +0,6 +1 +1,5

0 0 0 0

+0,8 +1,2 +2 +3

- — +2 +2

- — +4 +5

- — +4 +4

- — +6 +7

- — +6 +6

- — +8 +9

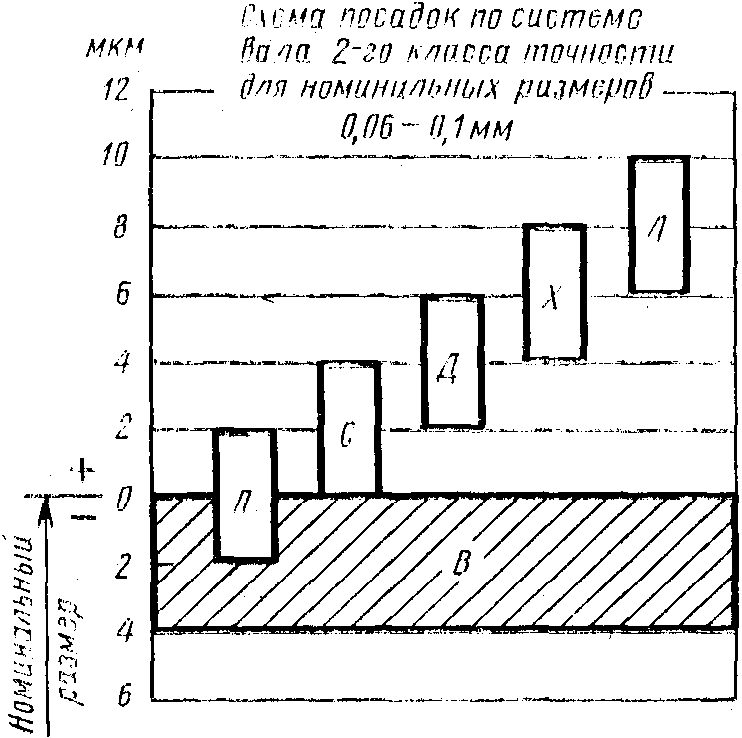

Система вала. 2-й класс точности

Интервалы номинальных

Обозначения полей допусков

размеров, мм

вала

отверстий

В

П

С

Д

Х

Л

Предельные отклонения, мкм

верхн.

нижн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)

0 0 0 0

-1,2 -2 -3 -4

-0,6 -1 -1,5 -2

+0,6 +1 +1,5 +2

0 0 0 0

+1,2 +2 +3 +4

- — +2 +2

- — +5 +6

- — +4 +4

- — +7 +8

- — +6 +6

- — +9 +10

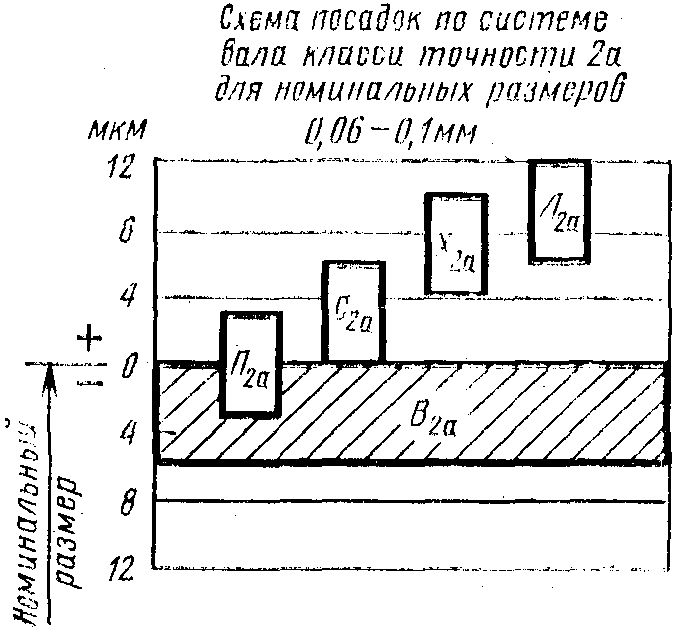

Система вала. Класс точности 2а

Интервалы номинальных	Обозначения полей допусков
размеров, мм	вала		отверстий
	В 2а		П 2а		С 2а		Х 2а		Л 2а
	Предельные отклонения, мкм
	верхн.	нижн.	нижн.	верхн.	нижн.	верхн.	нижн.	верхн.	нижн.	верхн.
До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)	0 0 0 0	-2 -3 -4 -6	-1 -1,5 -2 -3	+1 +1,5 +2 +3	0 0 0 0	+2 +3 +4 +6	- — +4 +4	- — +8 +10	- — +6 +6	- — +10 +12

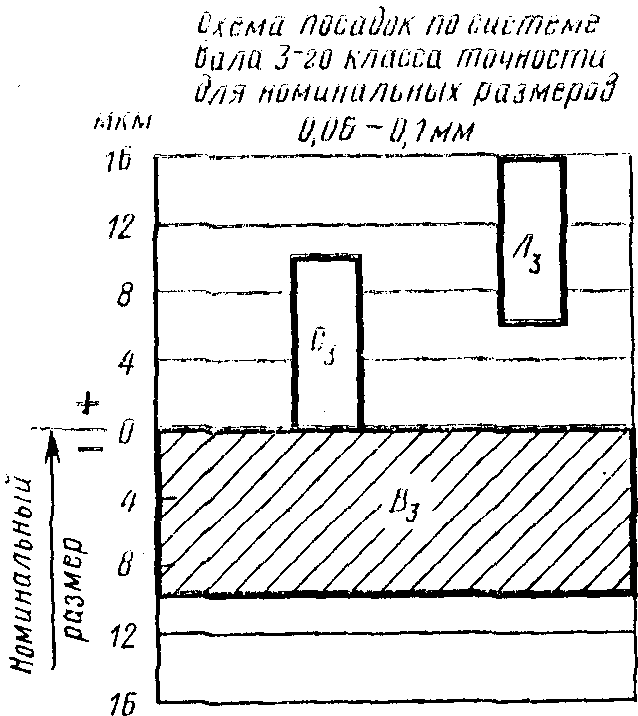

Система вала. 3-й класс точности

Интервалы номинальных размеров, мм	Обозначения полей допусков
	вала		отверстий
	В 3		С 3		Л 3
	Предельные отклонения, мкм
	верхн.	нижн.	нижн.	верхн.	нижн.	верхн.
До 0,01 Св. 0,01 до 0,03 Св. 0,03 до 0,06 Св. 0,06 до 0,1 (искл.)	0 0 0 0	-3 -4 -6 -10	0 0 0 0	+3 +4 +6 +10	- — +6 +6	- — +12 +16

4. Основные понятия о допусках и посадках — по ГОСТ 7713-62.

---
