Утвержден и введен в действие
Постановлением Госстроя СССР
от 23 апреля 1984 г. № 58

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТУПЕНИ ЖЕЛЕЗОБЕТОННЫЕ И БЕТОННЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reinforced concrete and concrete steps. Structure and dimensions

ГОСТ 8717.1-84

Группа Ж33

ОКП 57 4613, 58 9120

Срок введения в действие
1 января 1986 года

Переиздание. Июль 1987 г.

1. Настоящий стандарт распространяется на железобетонные и бетонные ступени, предназначенные для устройства внутренних и наружных лестниц зданий и сооружений, и устанавливает конструкцию ступеней, а также арматурных и закладных изделий к ним.

2. Ступени должны удовлетворять всем требованиям ГОСТ 8717.0-84 и требованиям, изложенным в соответствующих пунктах настоящего стандарта.

3. Положение закладных изделий и монтажных петель в бетонных ступенях должно соответствовать указанному на черт. 01.0.00СБ и 02.0.00СБ.

4. Положение арматурных сеток, закладных изделий и монтажных петель в железобетонных ступенях должно соответствовать указанному на черт. 03.0.00СБ - 11.0.00СБ.

5. Спецификация арматурных и закладных изделий на одну ступень приведена на черт. 01.0.00 - 11.0.00.

6. Форма и размеры арматурных сеток должны соответствовать указанным на черт. 00.1.00СБ - 00.3.00СБ, а закладных изделий и монтажных петель — на черт. 00.4.00 - 00.9.00.

7. Спецификация стали на арматурное изделие приведена на черт. 00.1.00 - 00.3.00, а на закладное изделие и монтажную петлю — на черт. 00.4.00 - 00.9.00.

8. Ведомость расхода стали на ступени приведена на черт. 00.0.00ВМС.

9. Закладные изделия марки M1 предназначены для восприятия горизонтальной нормативной нагрузки на поручни ограждения 0,49 кН (50 кгс/м), марок М2, М3 и М5 — 1,47 кН (150 кгс/м).

10. Марки ступеней на чертежах настоящего стандарта приведены без указания вида бетона и отделки верхних лицевых поверхностей ступеней.

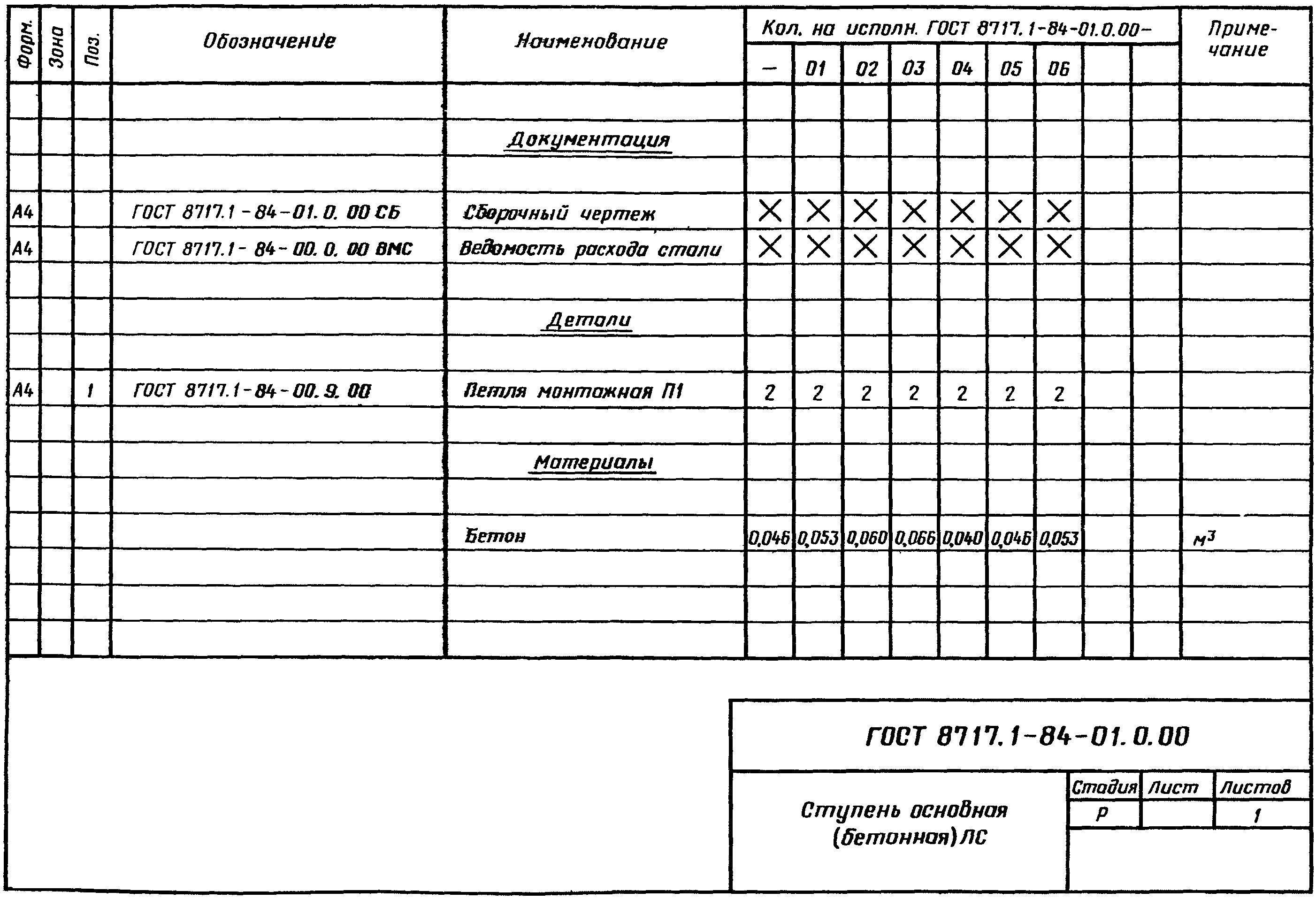

рис. 1

Черт. 01.0.00

рис. 2

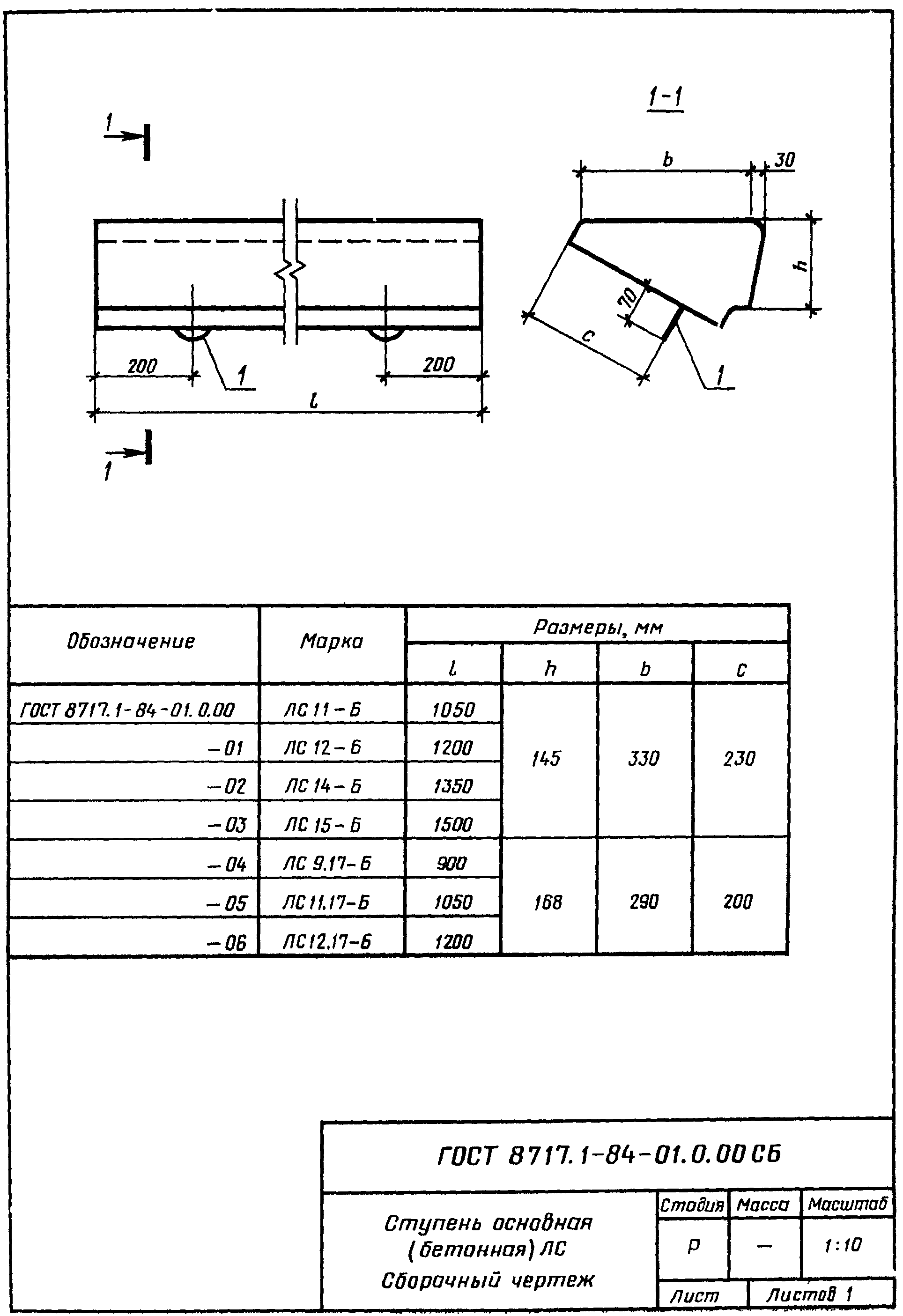

Черт. 01.0.00СБ

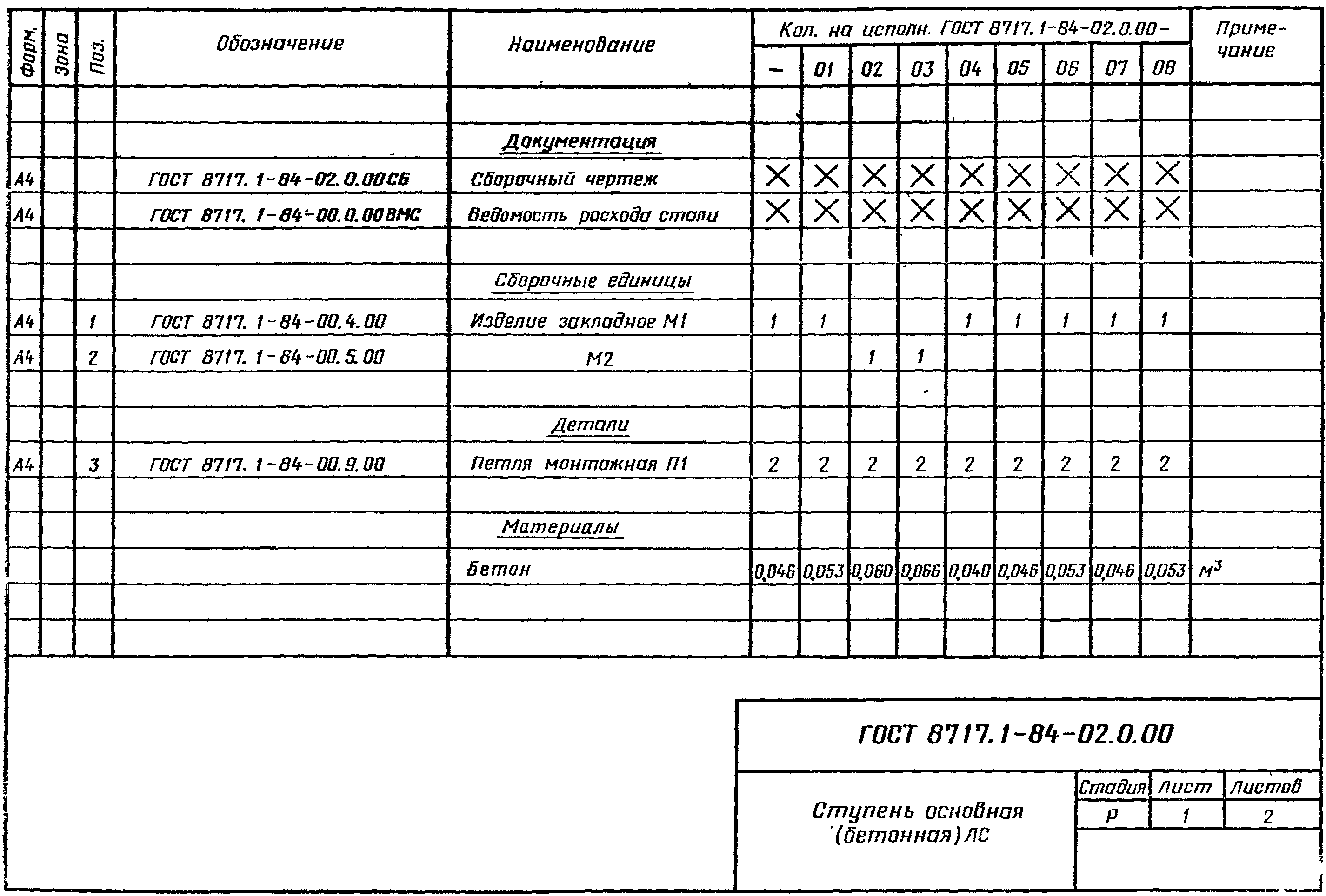

рис. 3

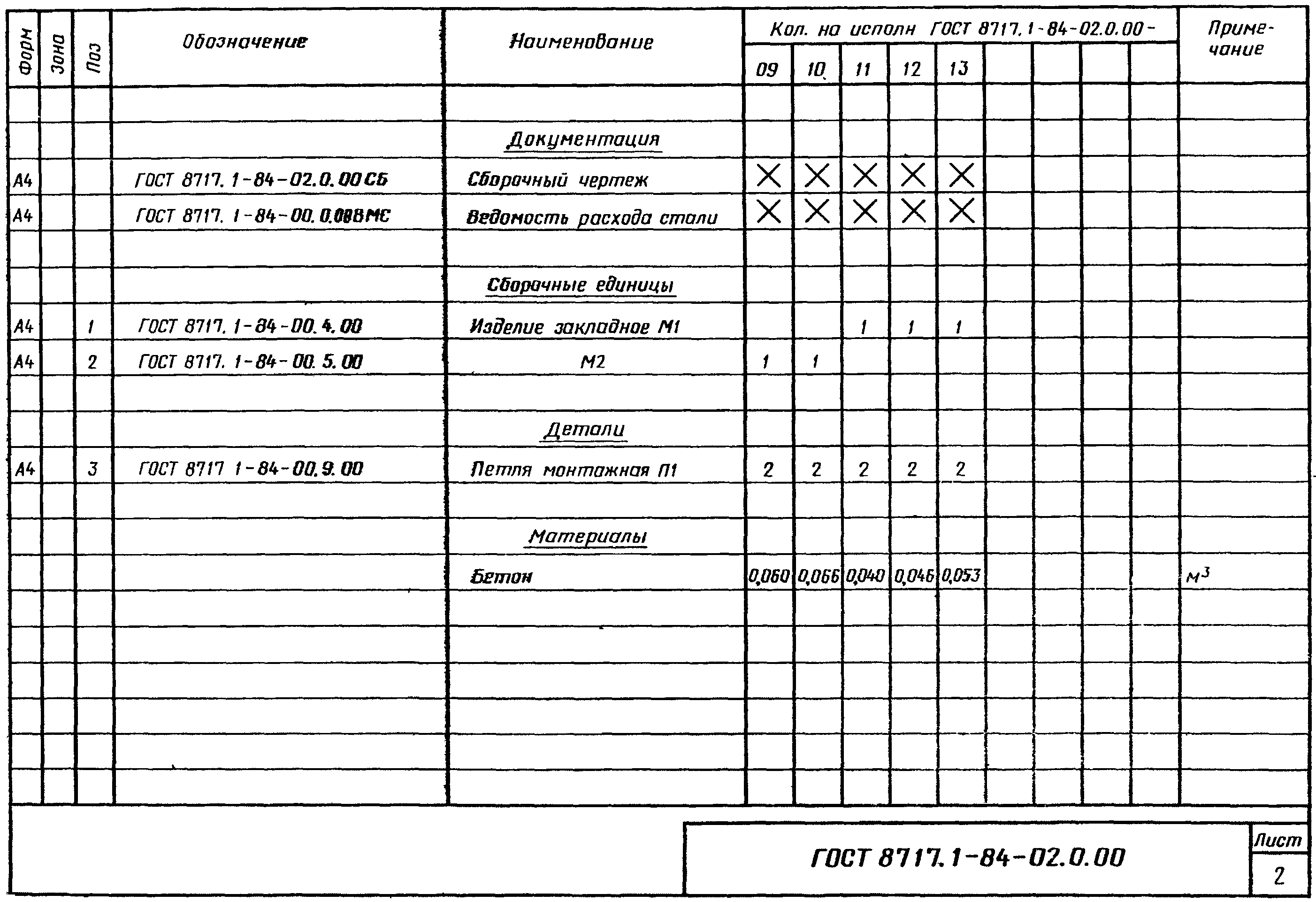

рис. 4

Черт. 02.0.00

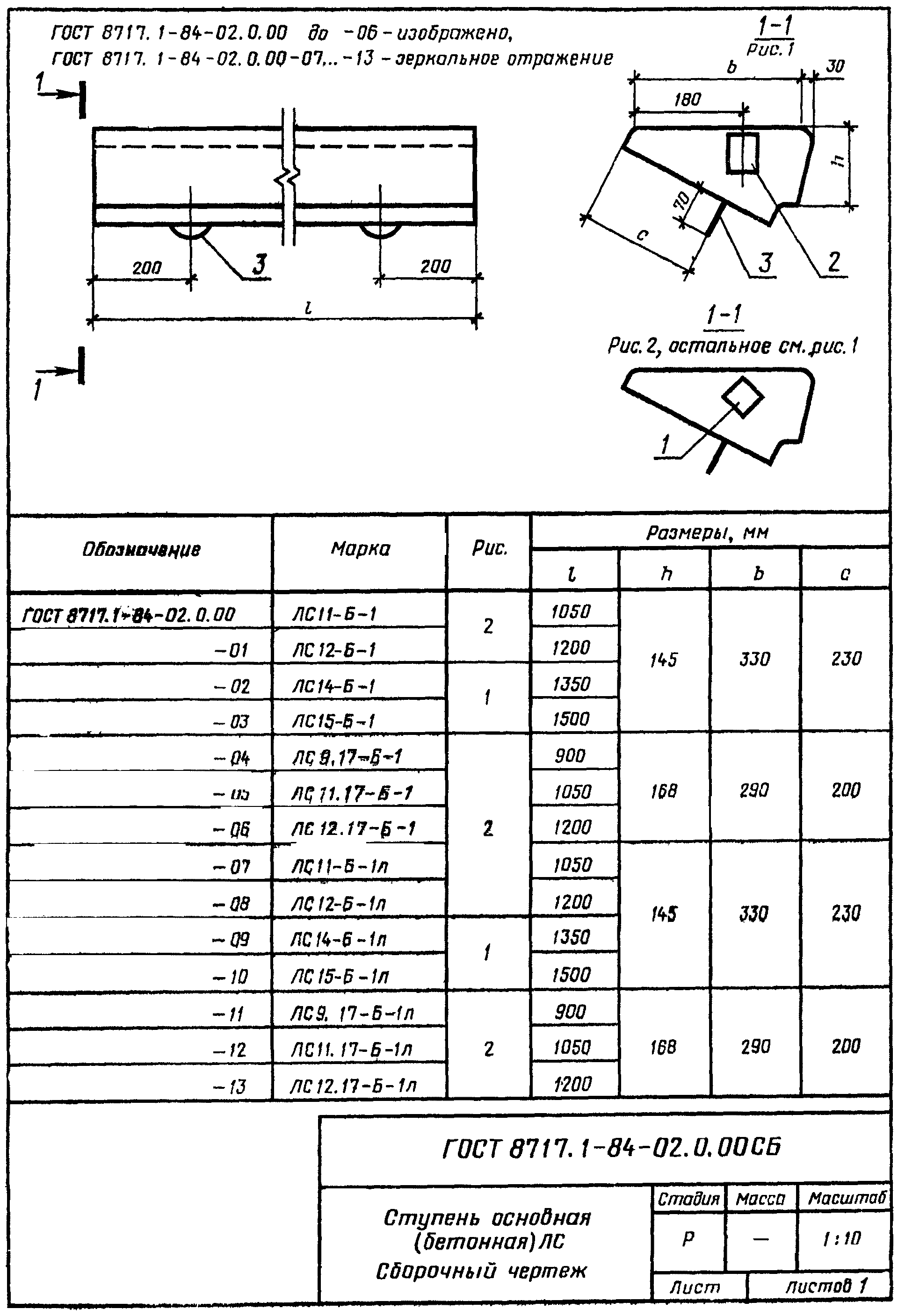

рис. 5

Черт. 02.0.00СБ

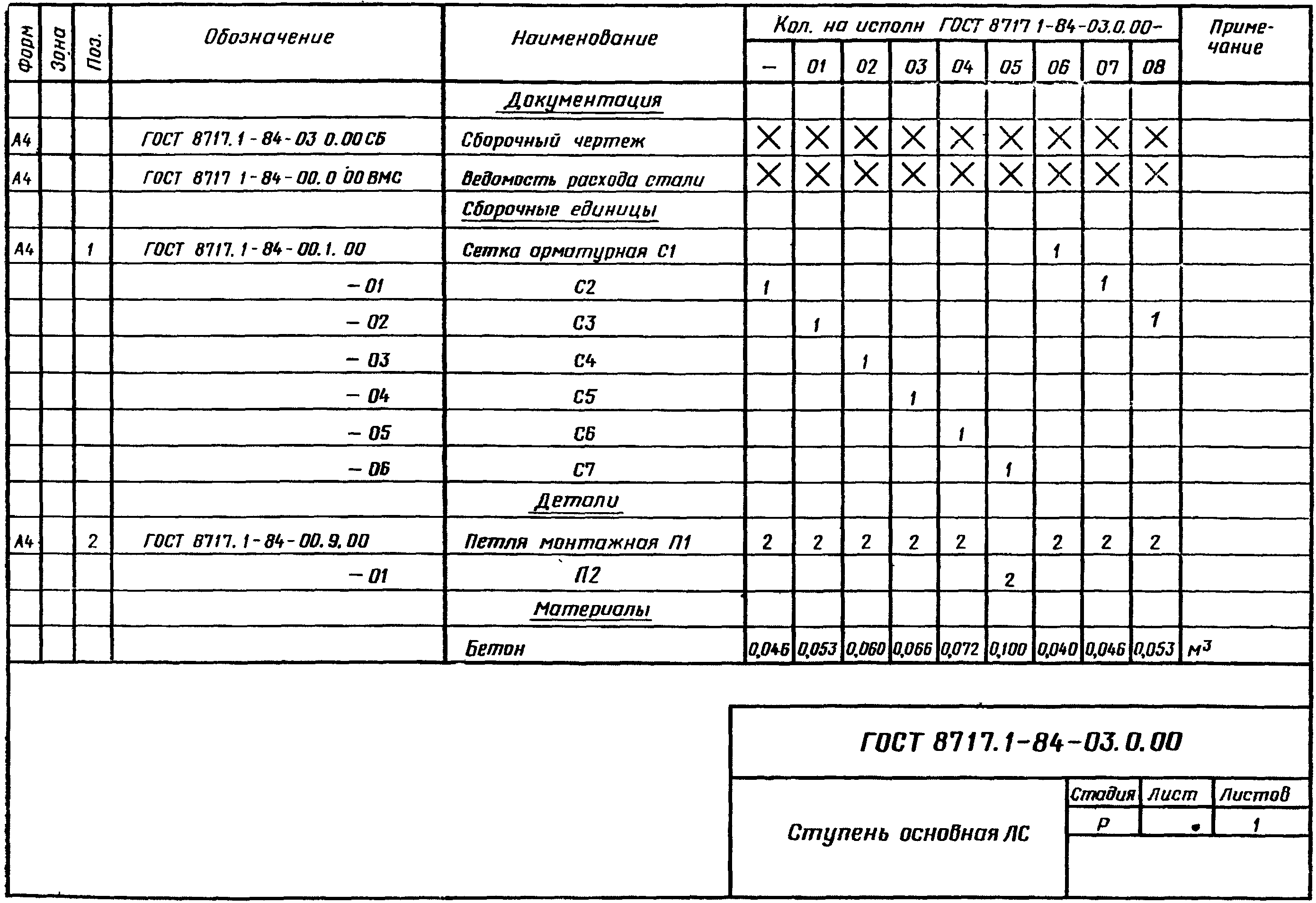

рис. 6

Черт. 03.0.00

рис. 7

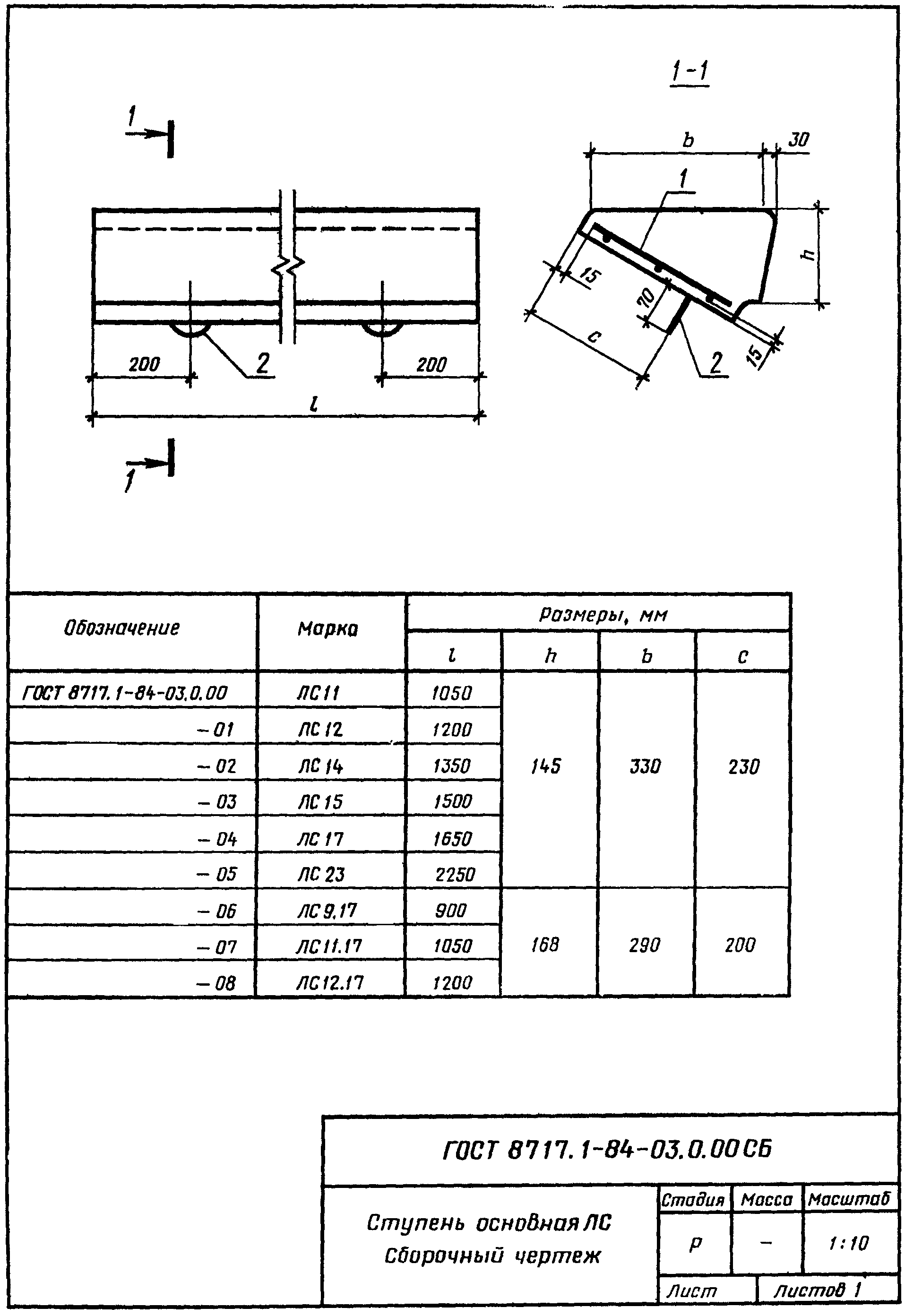

Черт. 03.0.00СБ

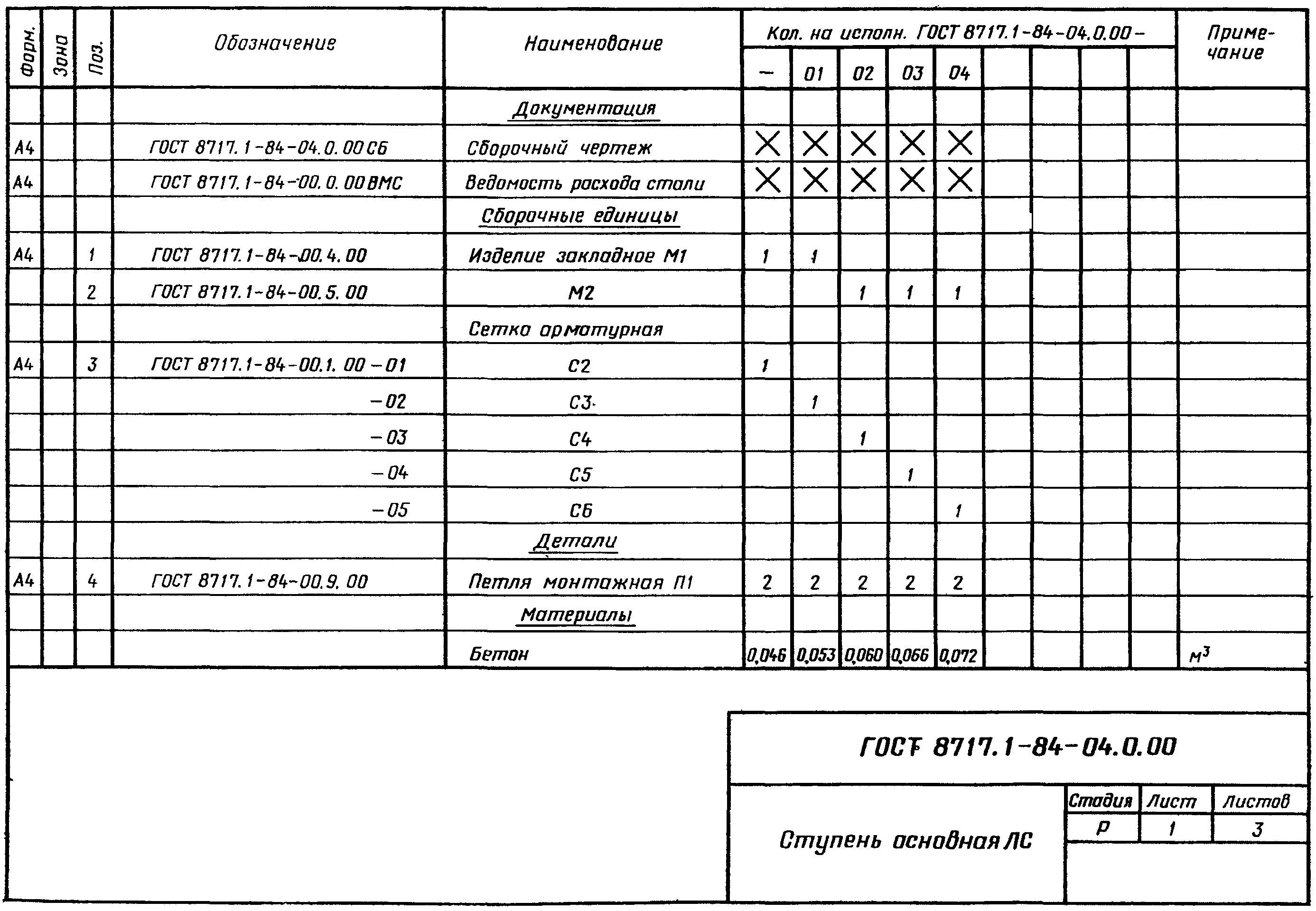

рис. 8

рис. 9

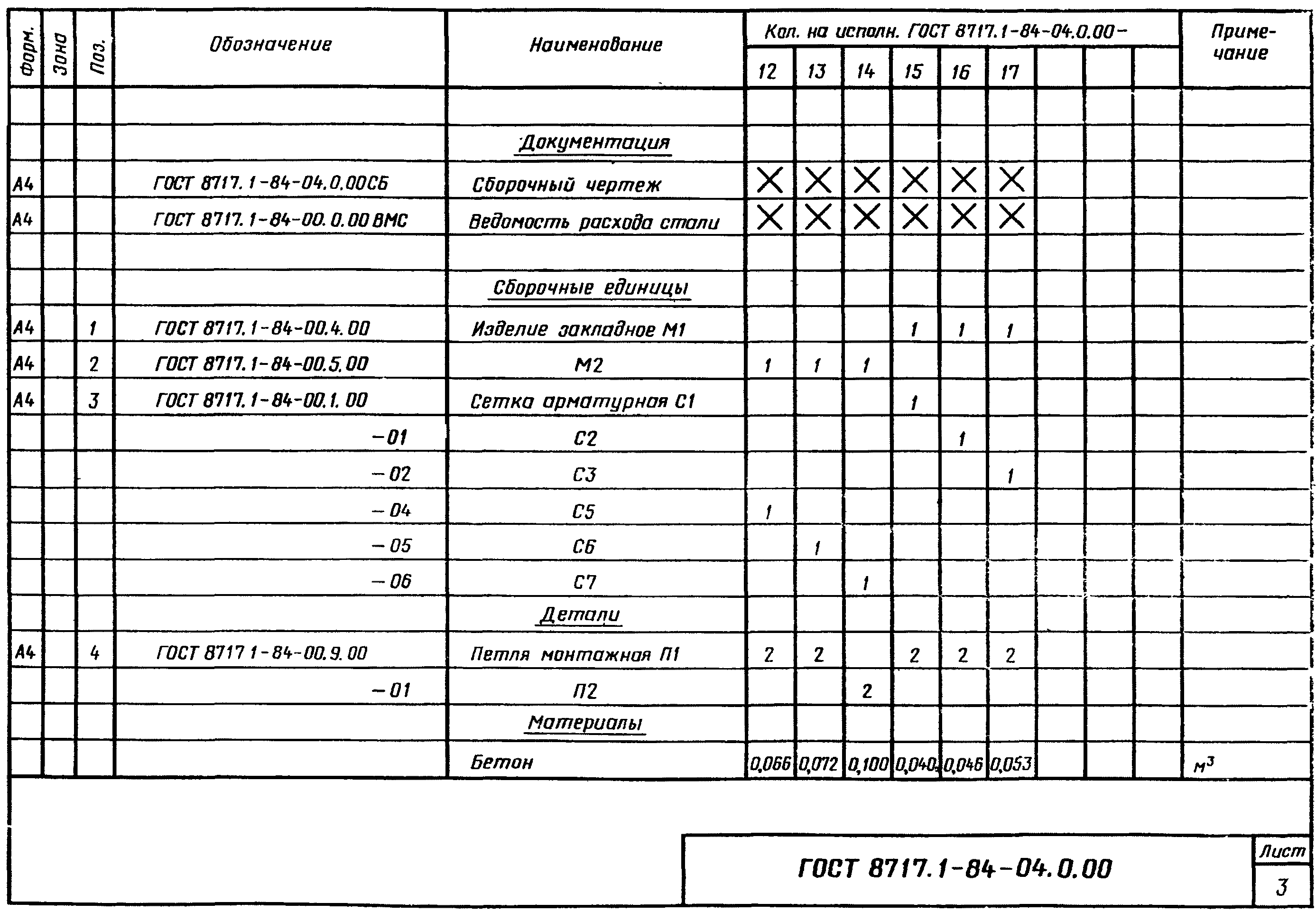

рис. 10

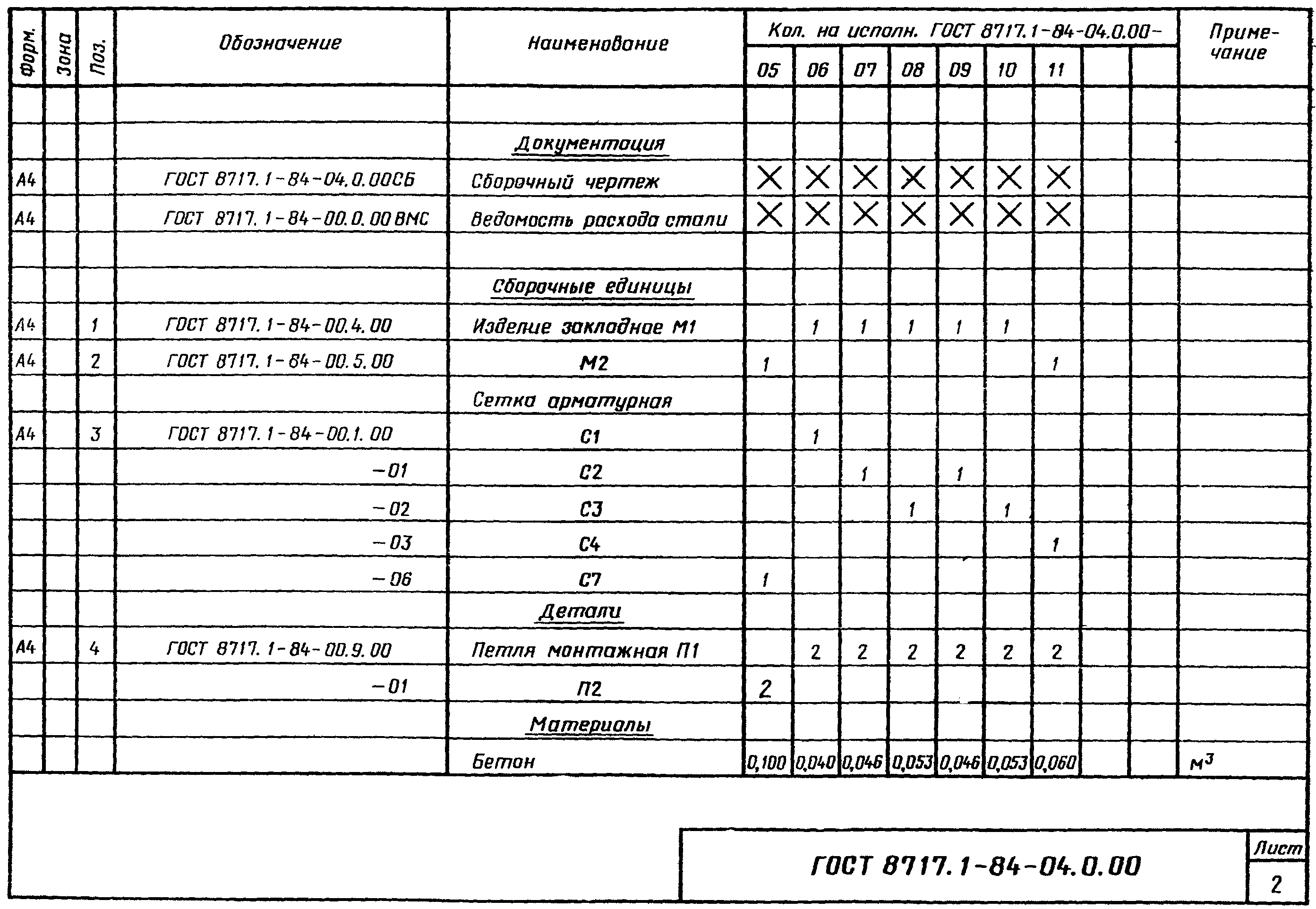

Черт. 04.0.00

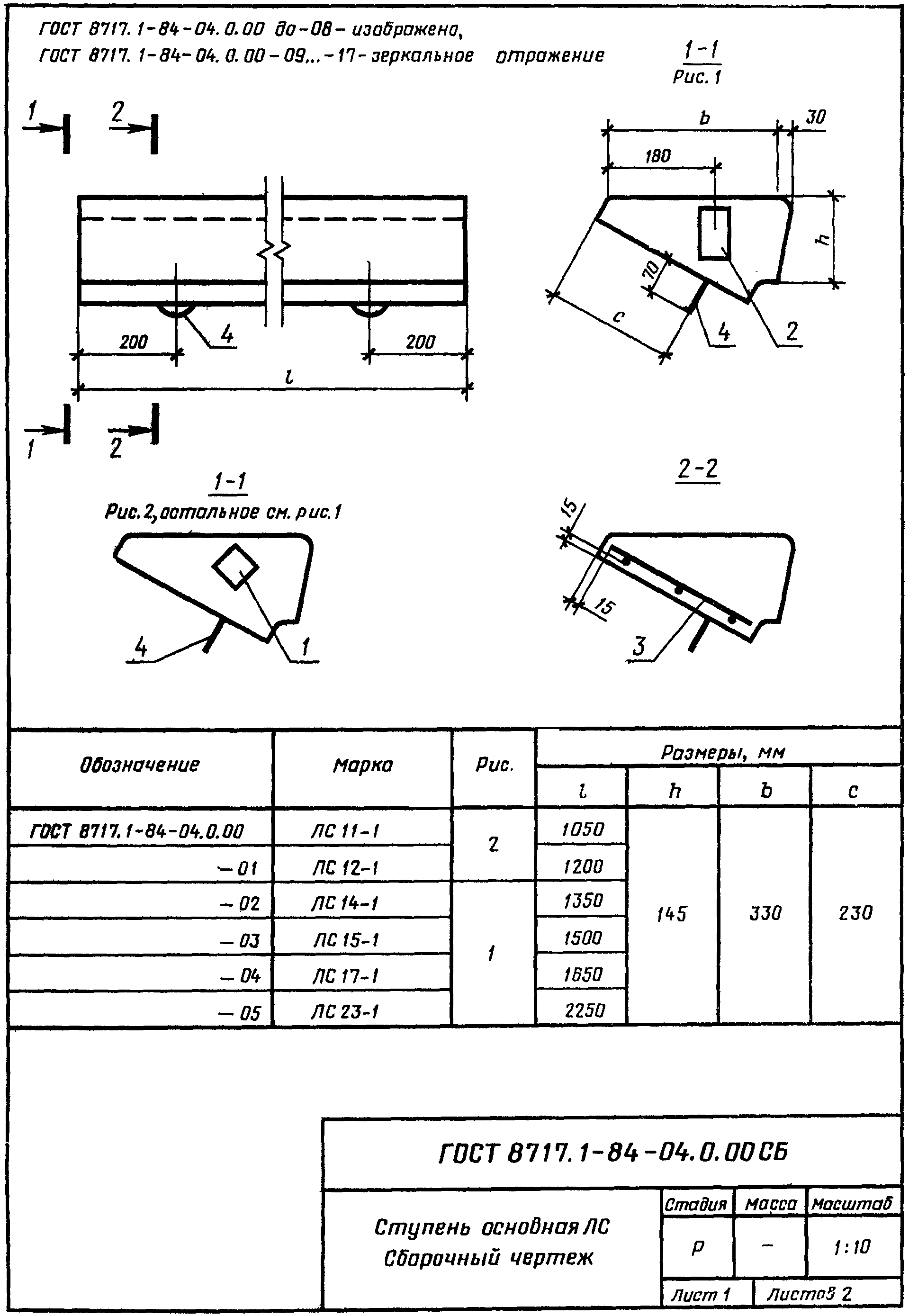

рис. 11

рис. 12

Черт. 04.0.00СБ

рис. 13

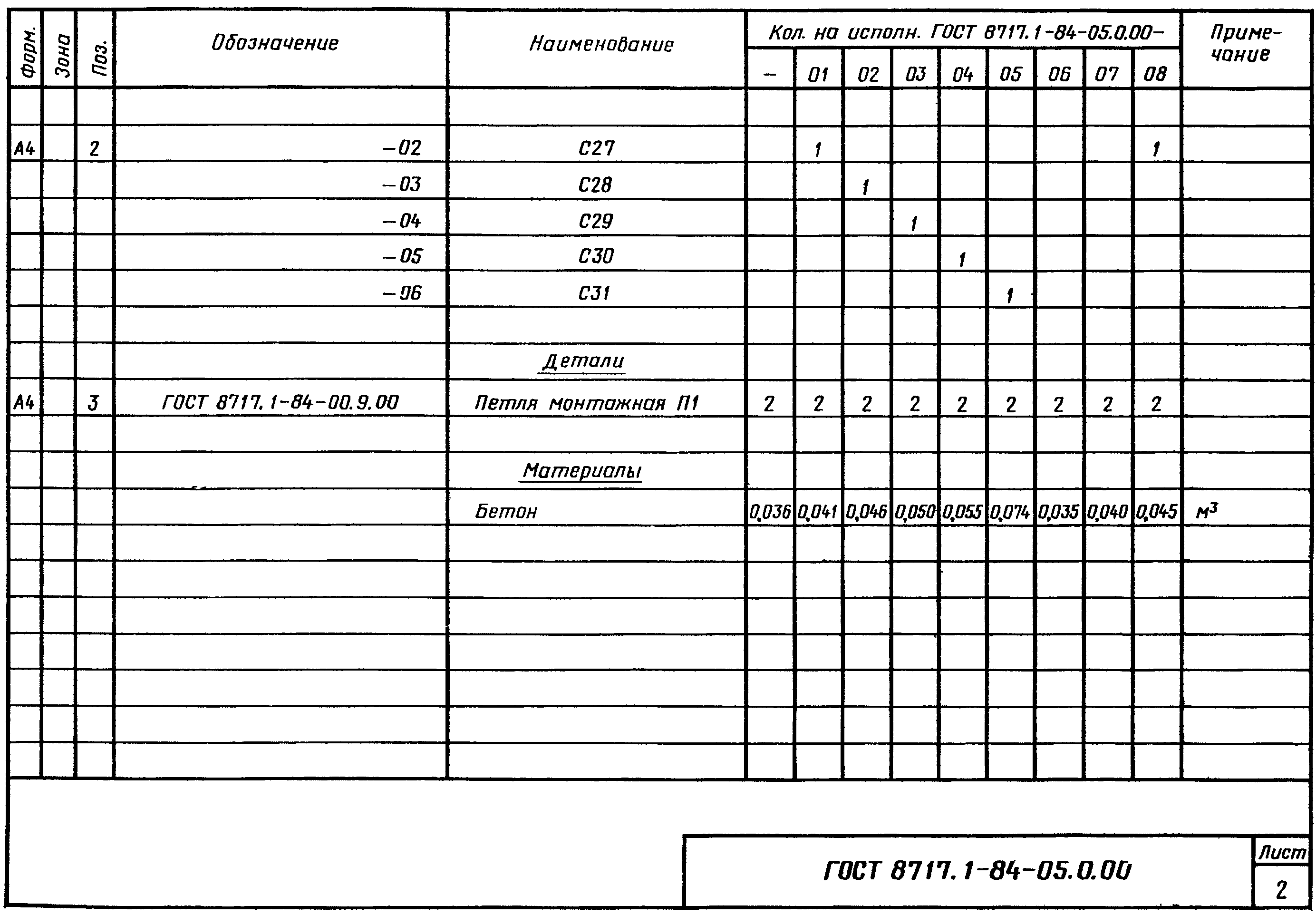

рис. 14

рис. 15

рис. 16

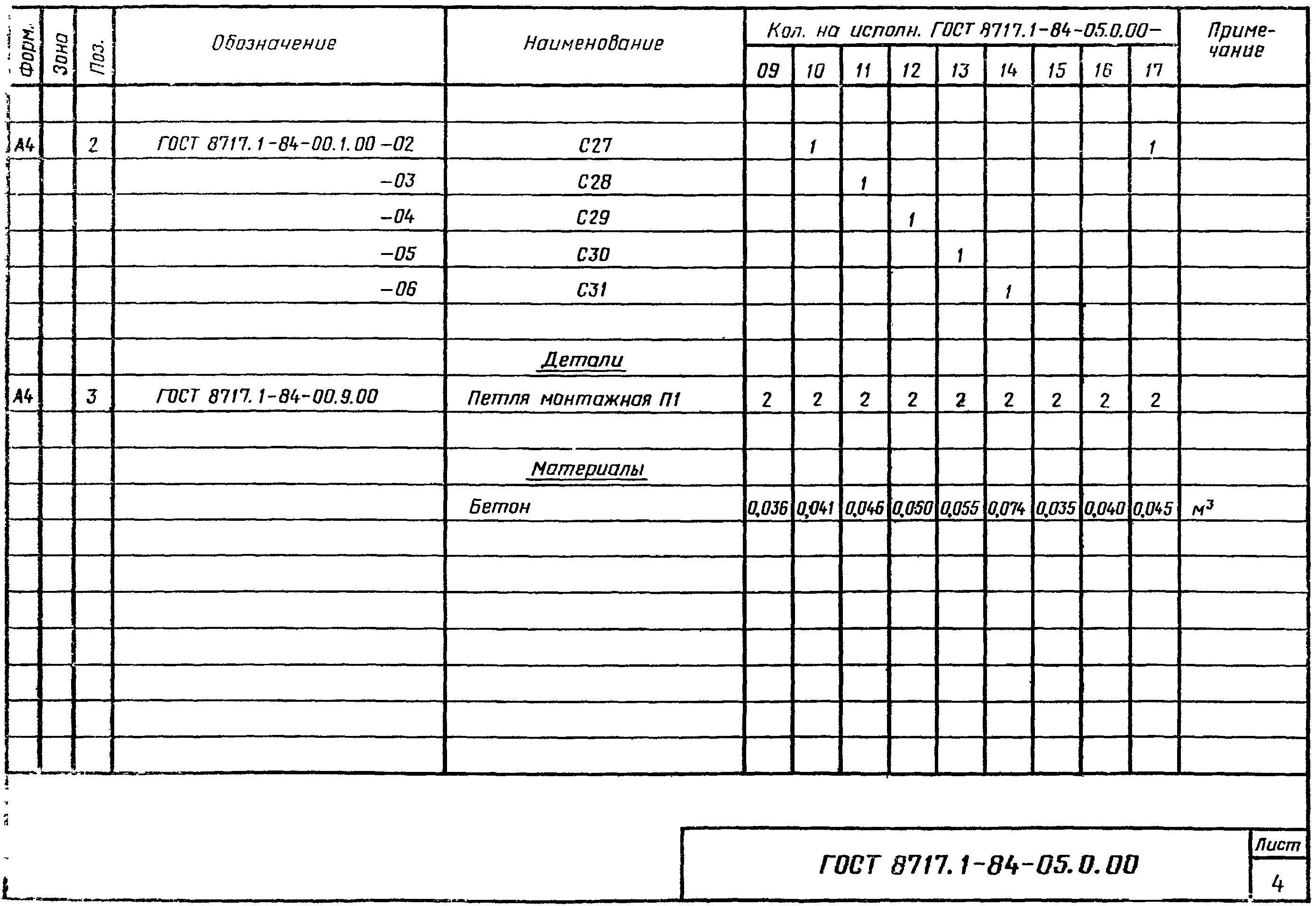

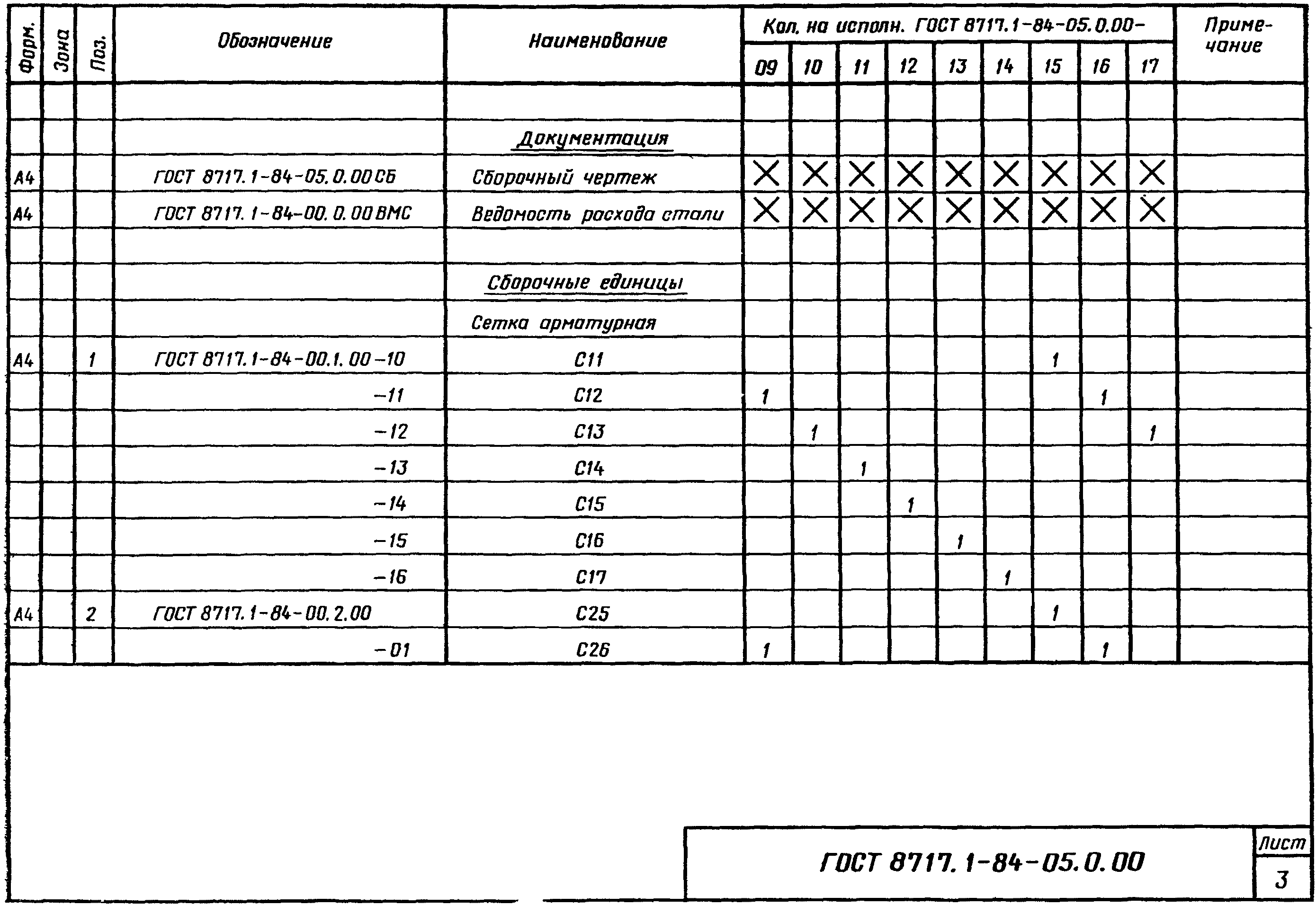

Черт. 05.0.00

рис. 17

рис. 18

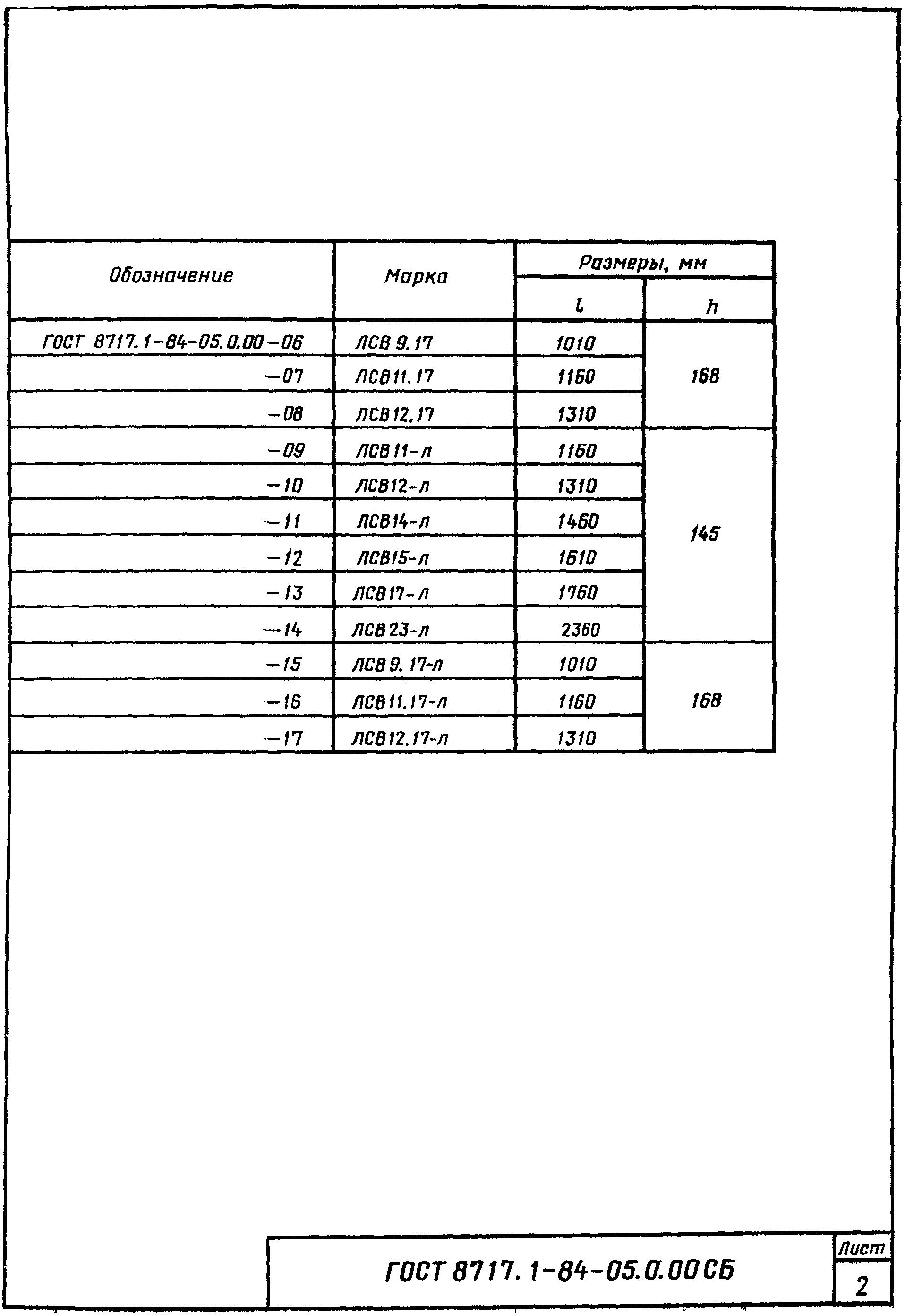

Черт. 05.0.00СБ

рис. 19

рис. 20

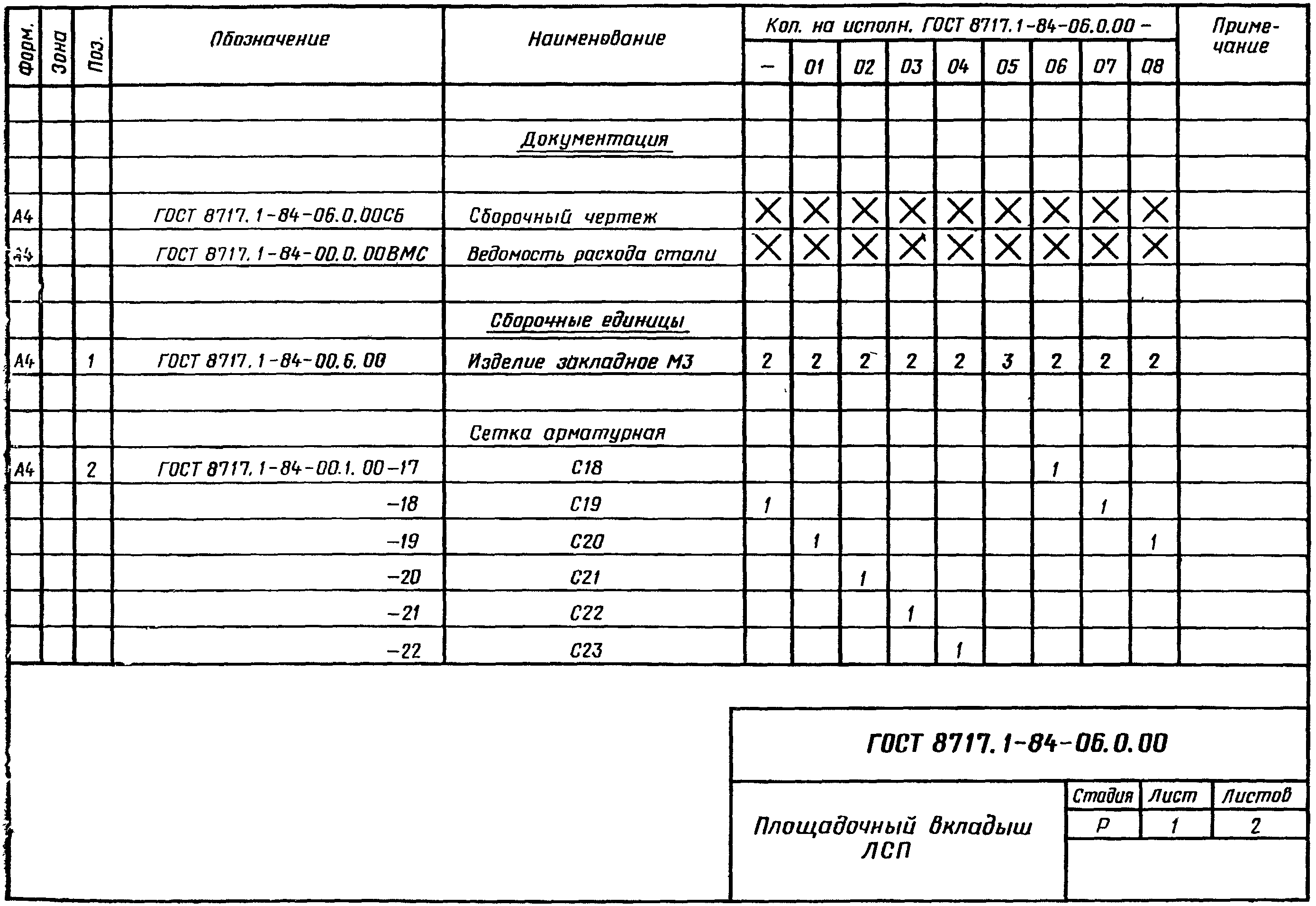

Черт. 06.0.00

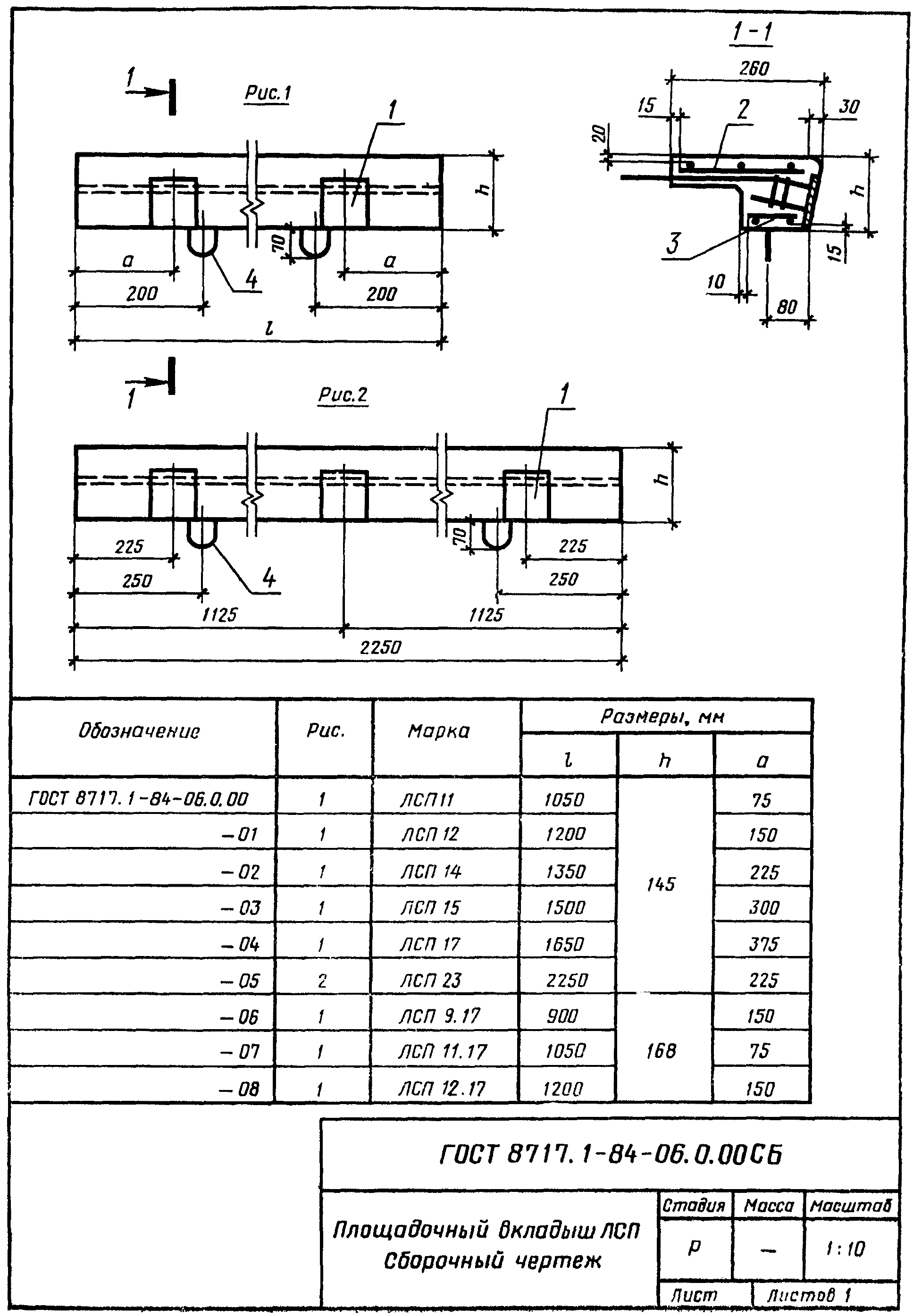

рис. 21

Черт. 06.0.00СБ

рис. 22

рис. 23

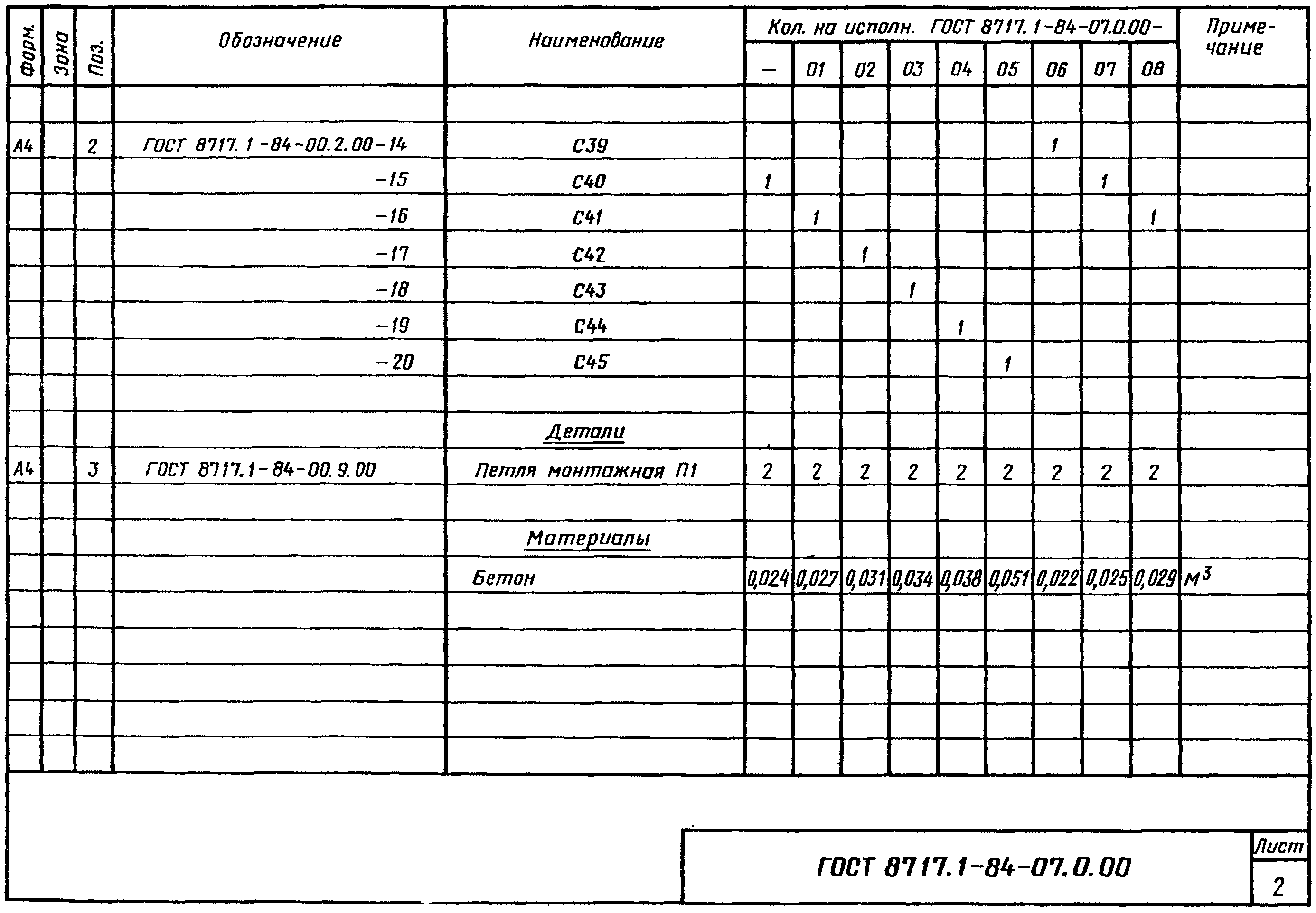

Черт. 07.0.00

рис. 24

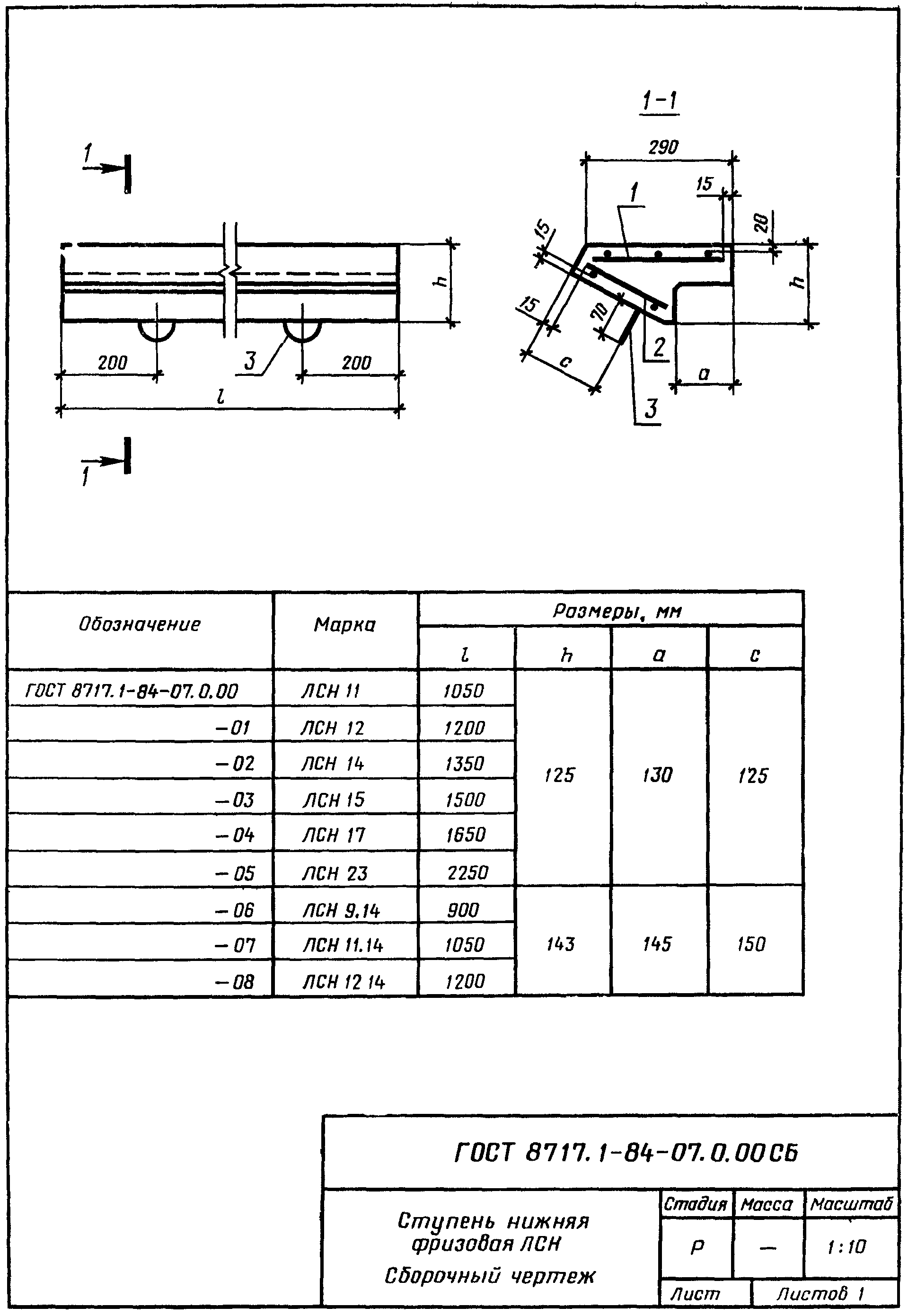

Черт. 07.0.00СБ

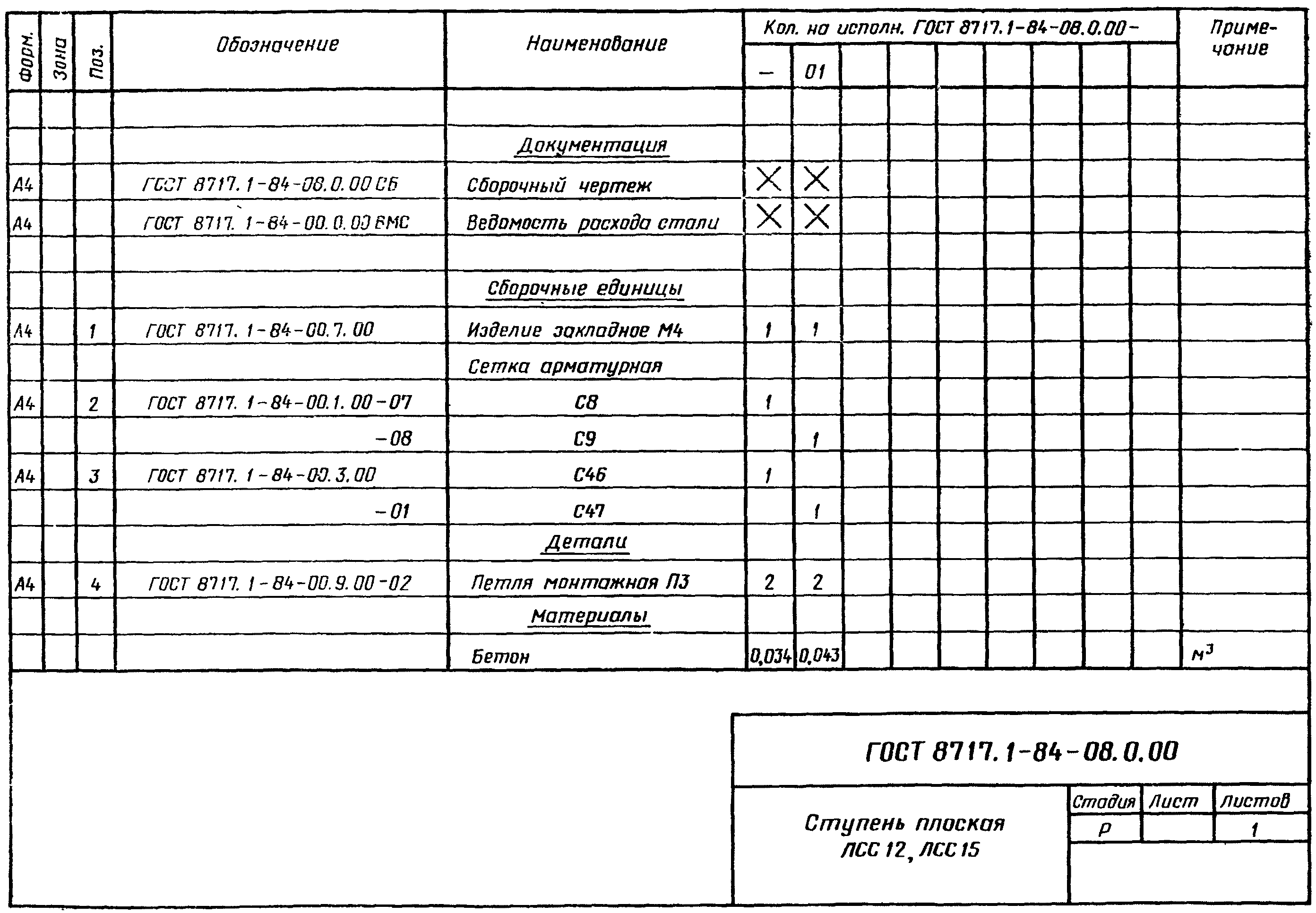

рис. 25

Черт. 08.0.00

рис. 26

Черт. 08.0.00СБ

рис. 27

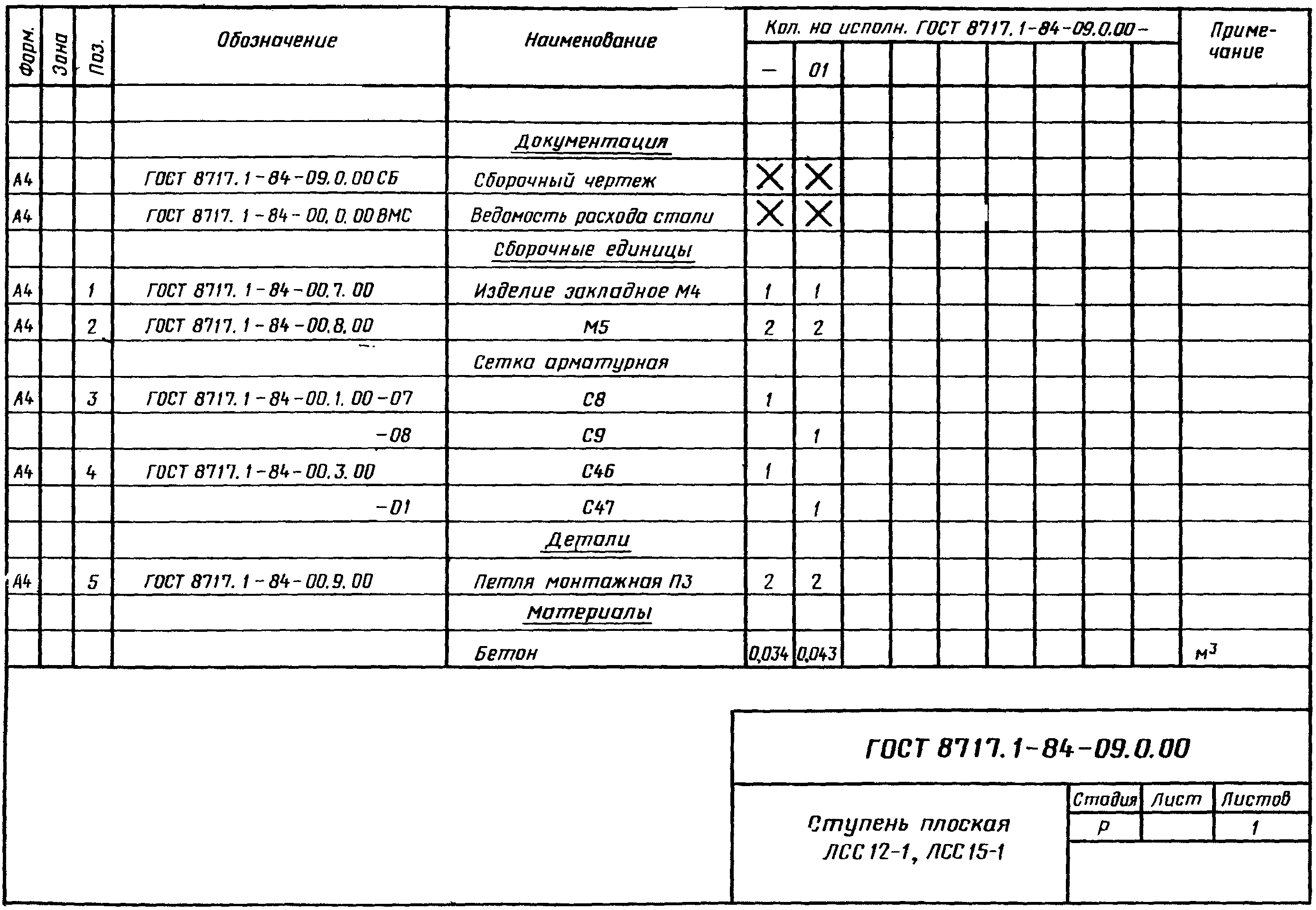

Черт. 09.0.00

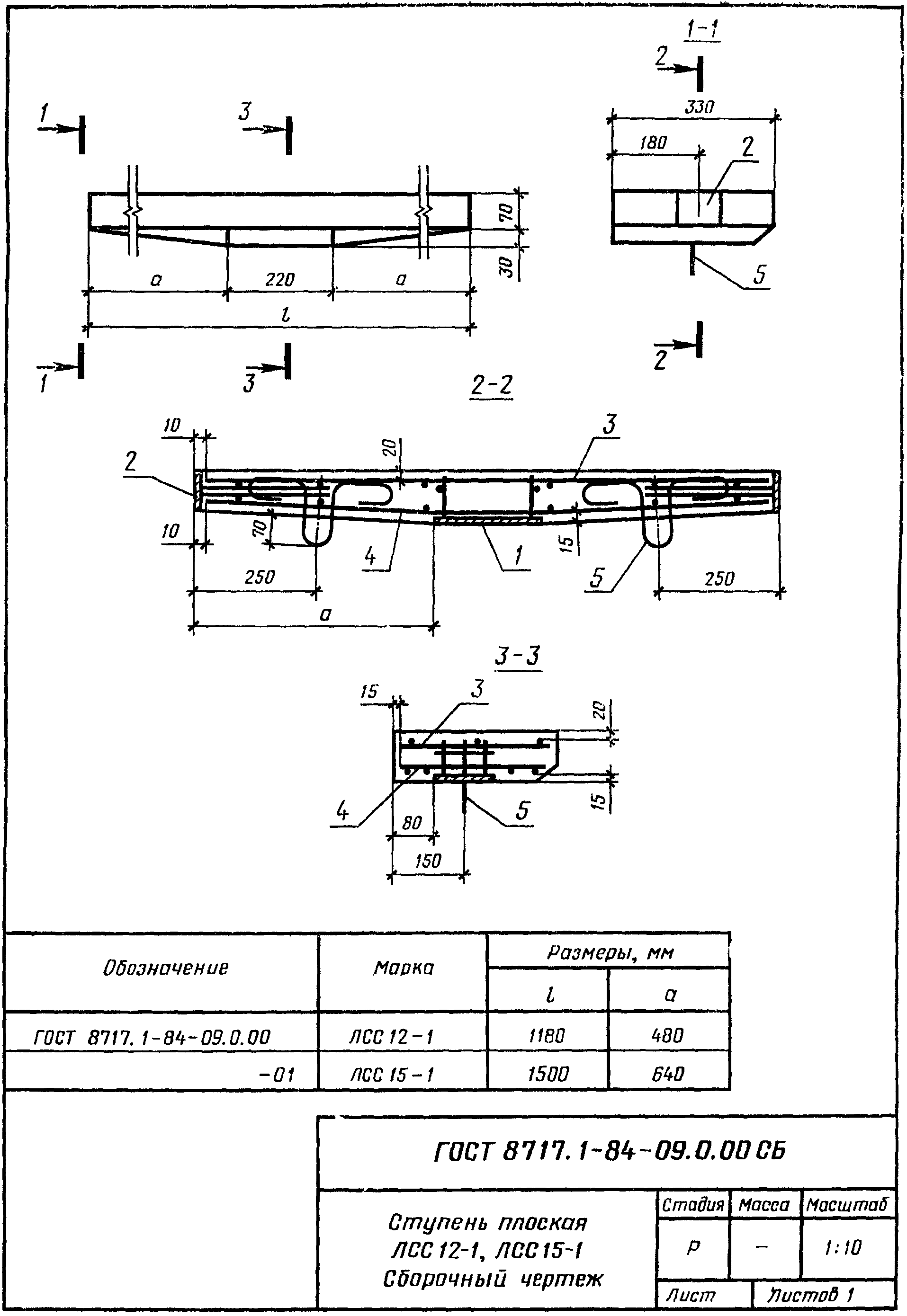

рис. 28

Черт. 09.0.00СБ

рис. 29

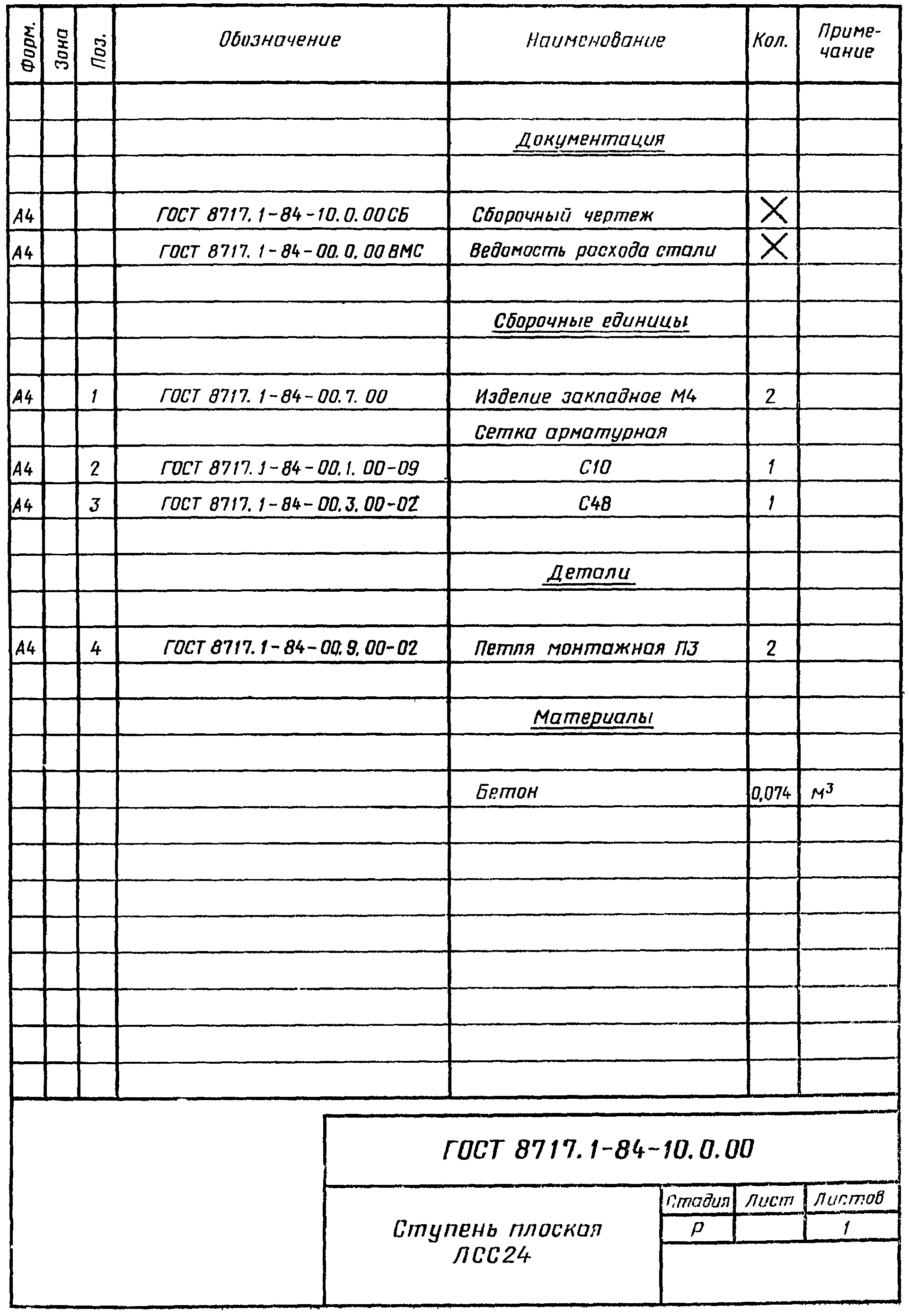

Черт. 10.0.00

рис. 30

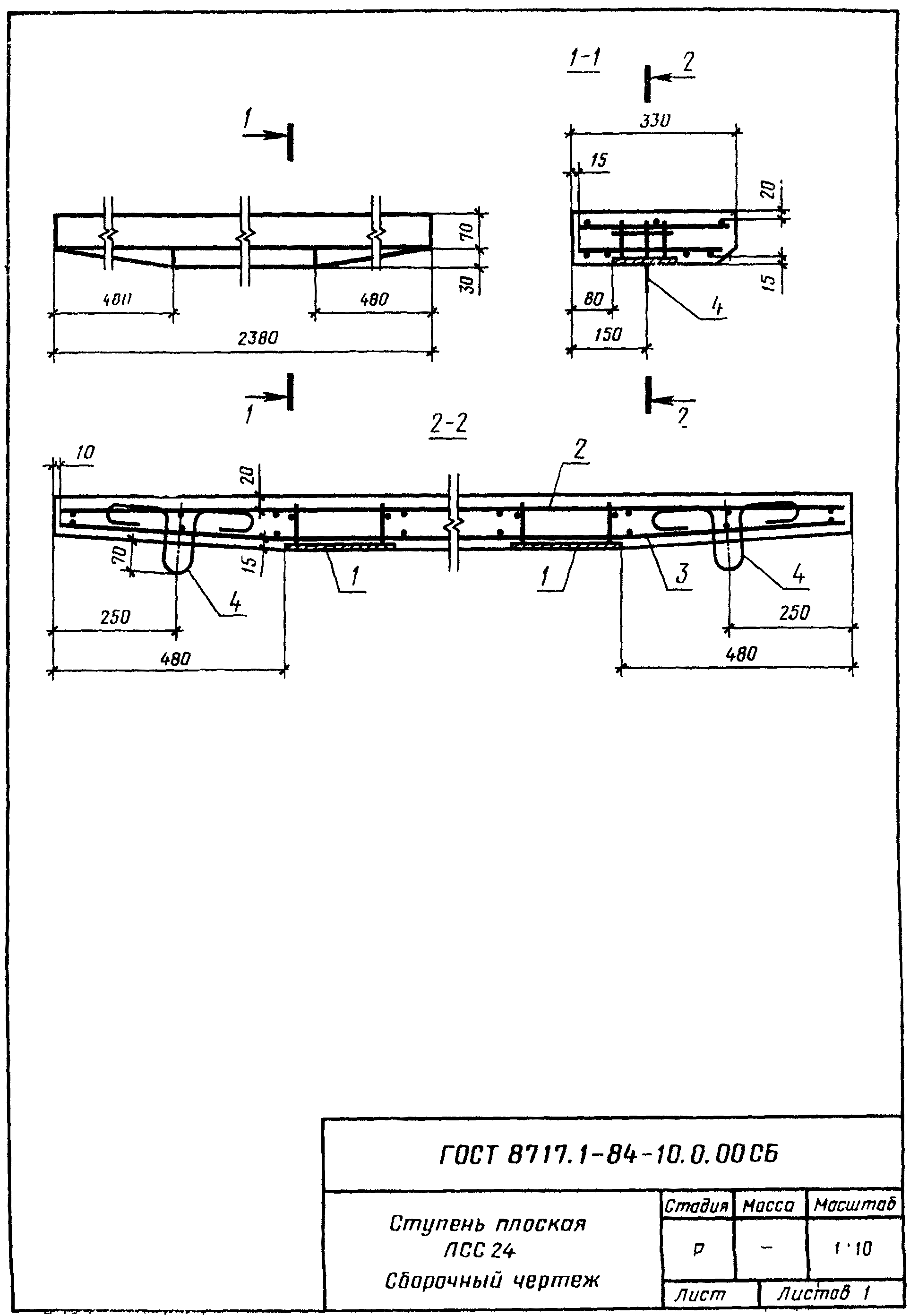

Черт. 10.0.00СБ

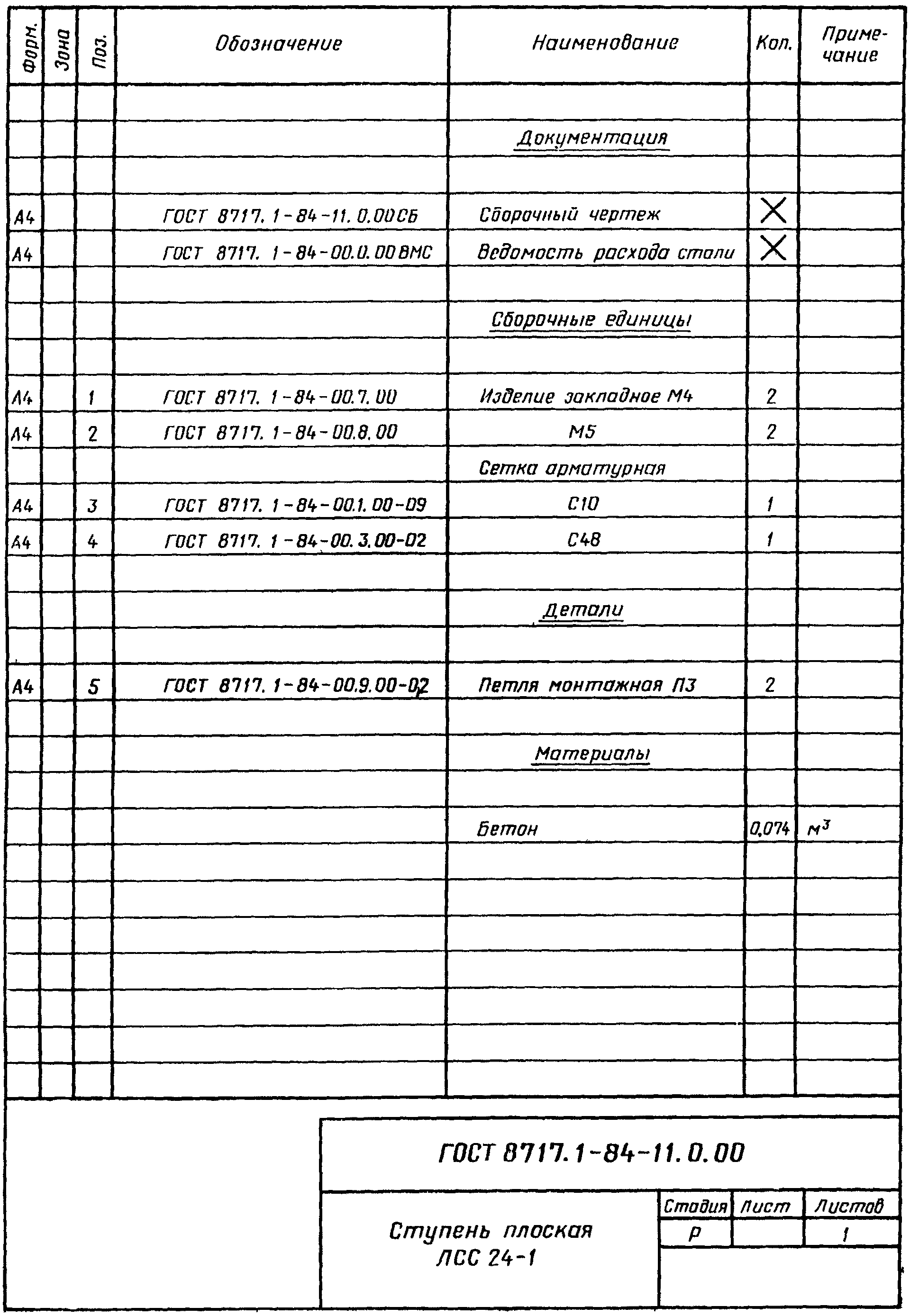

рис. 31

Черт. 11.0.00

рис. 32

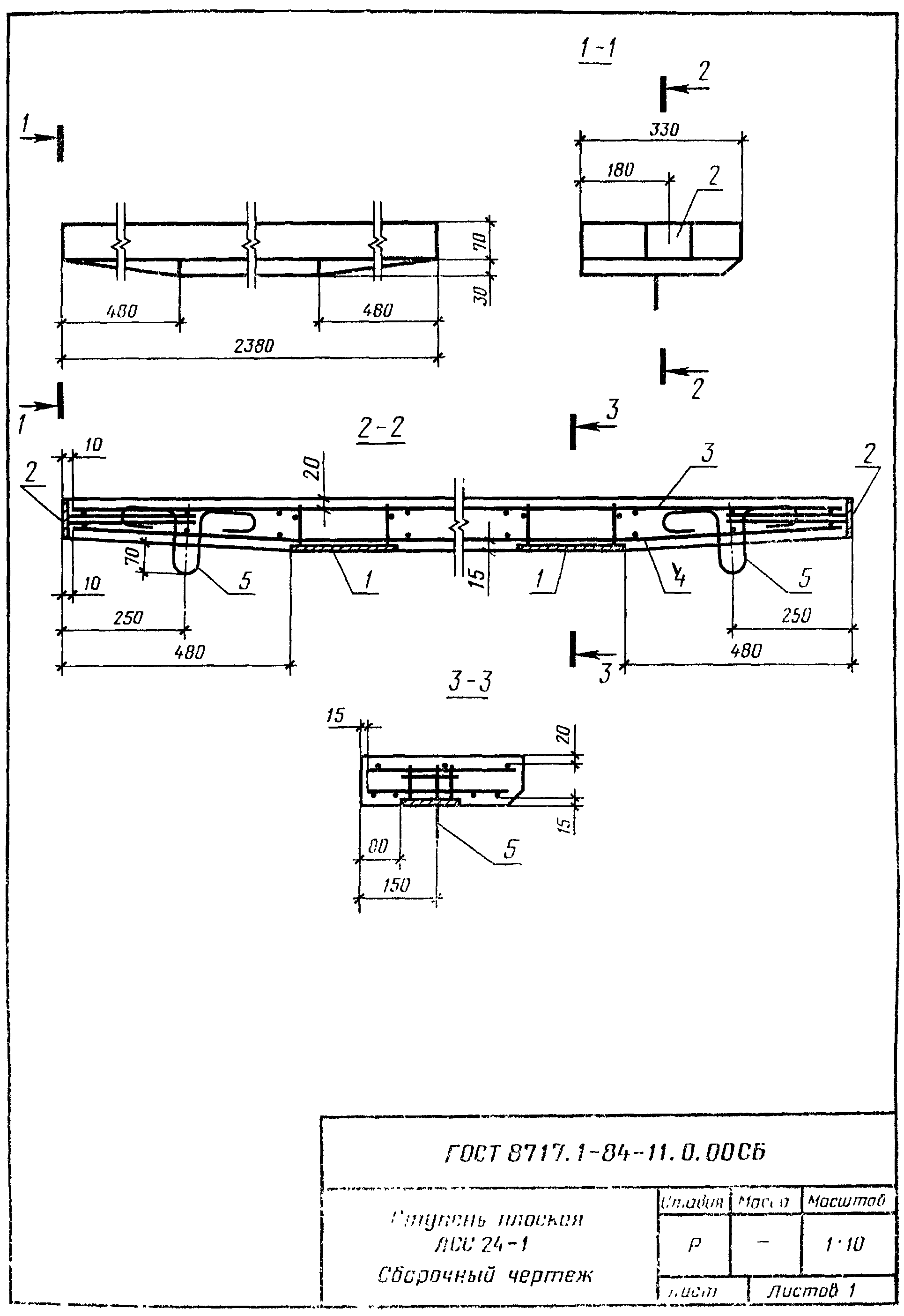

Черт. 11.0.00СБ

рис. 33

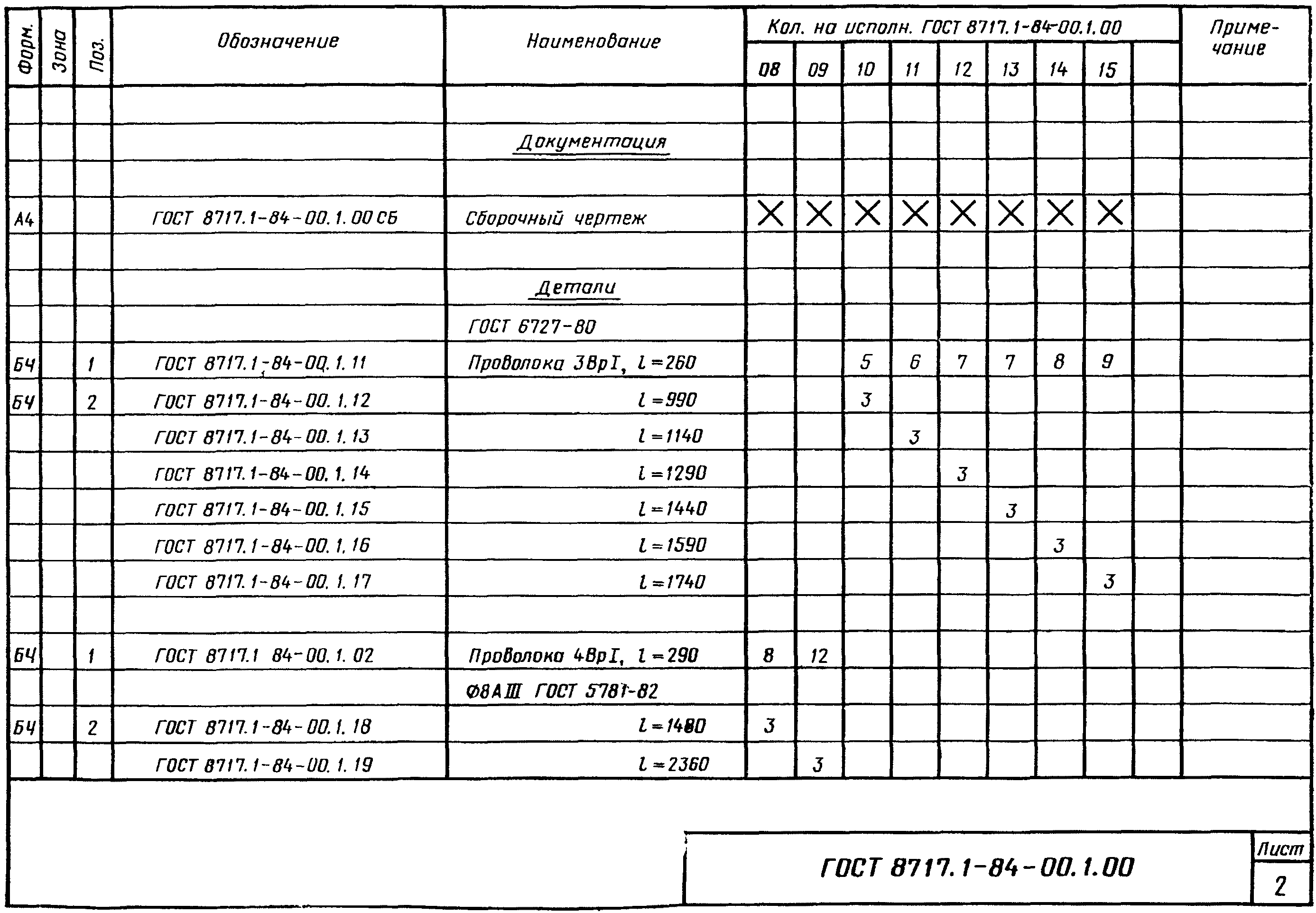

рис. 34

рис. 35

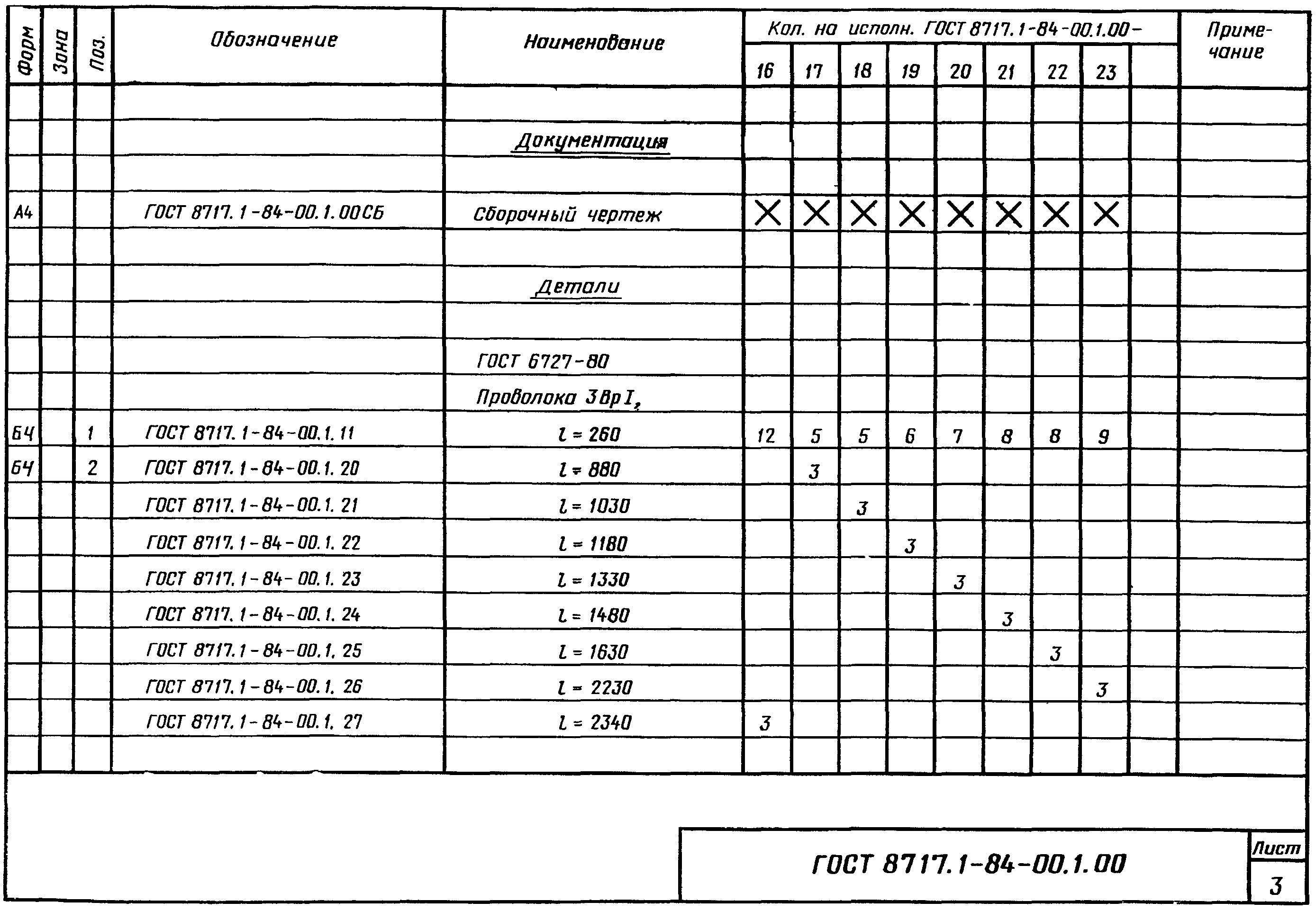

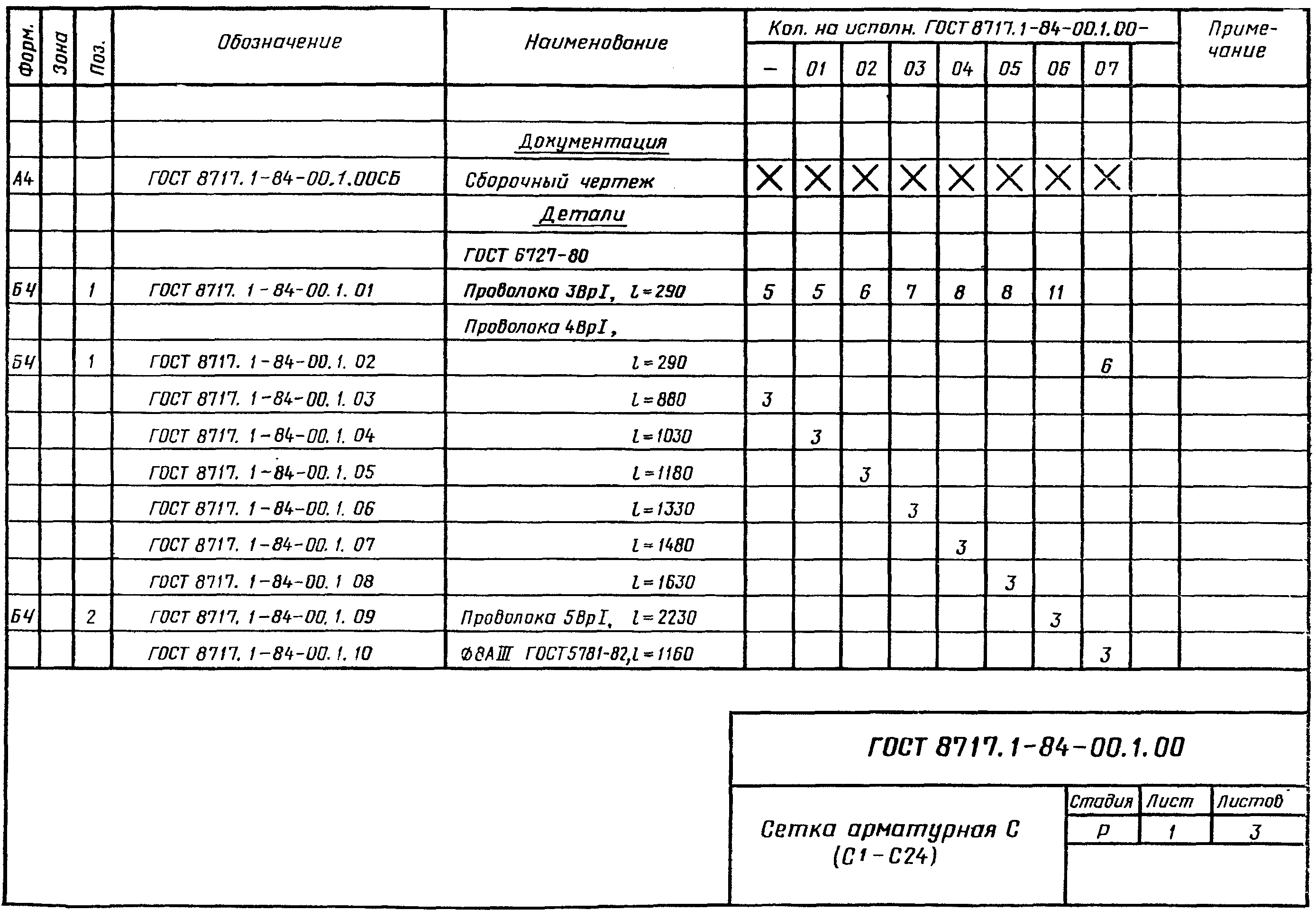

Черт. 00.1.00

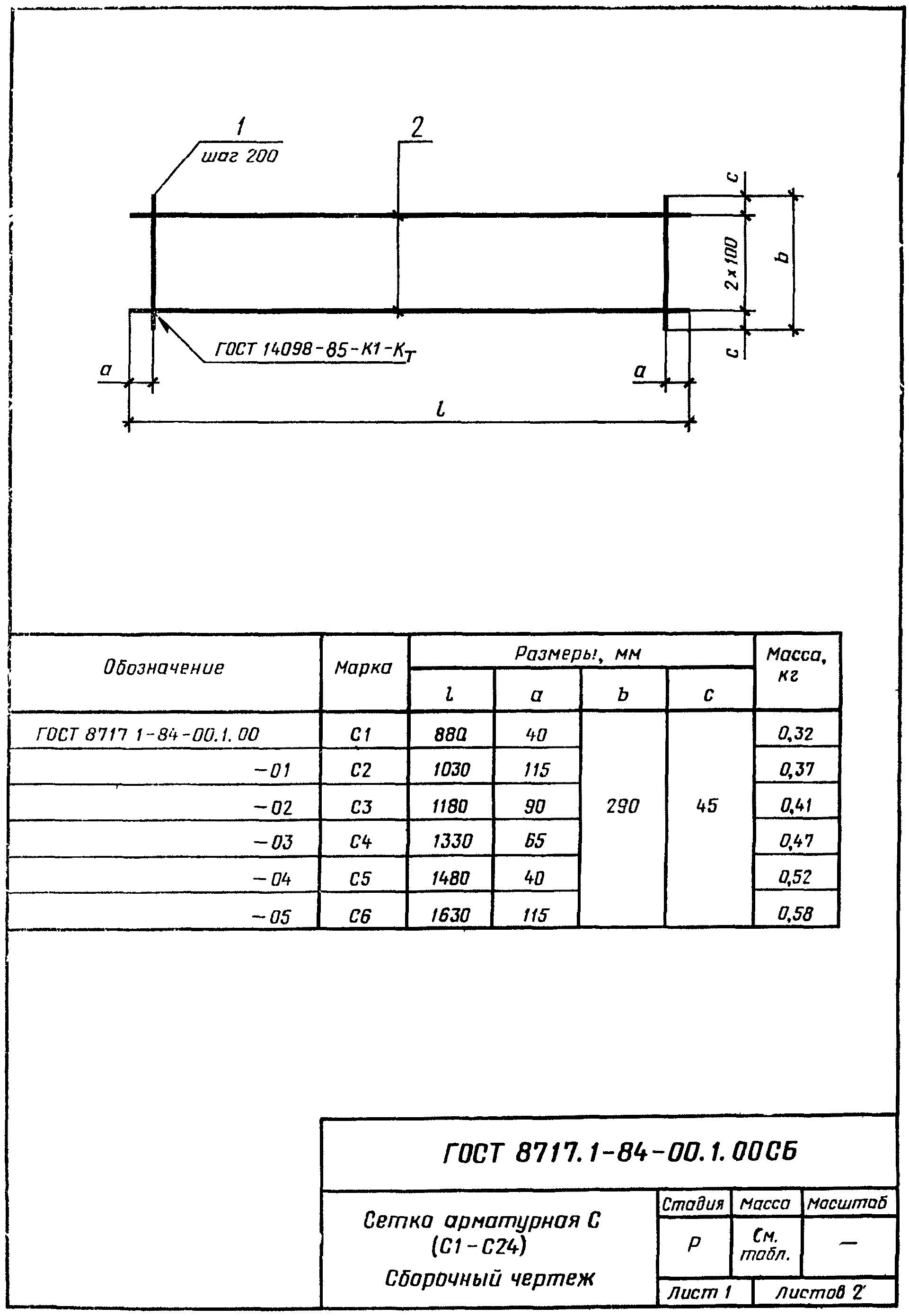

рис. 36

рис. 37

Черт. 00.1.00СБ

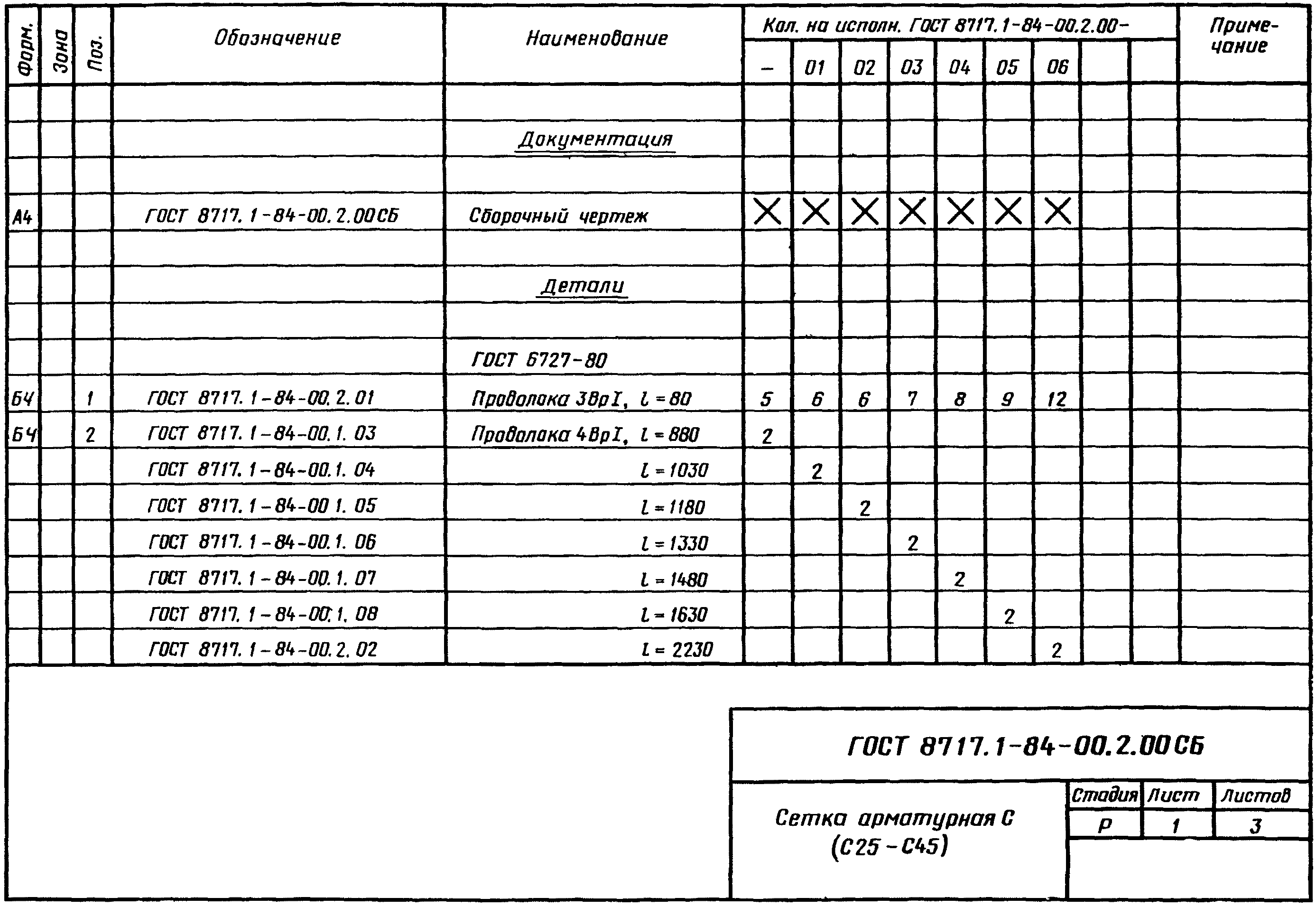

рис. 38

рис. 39

рис. 40

Черт. 00.2.00

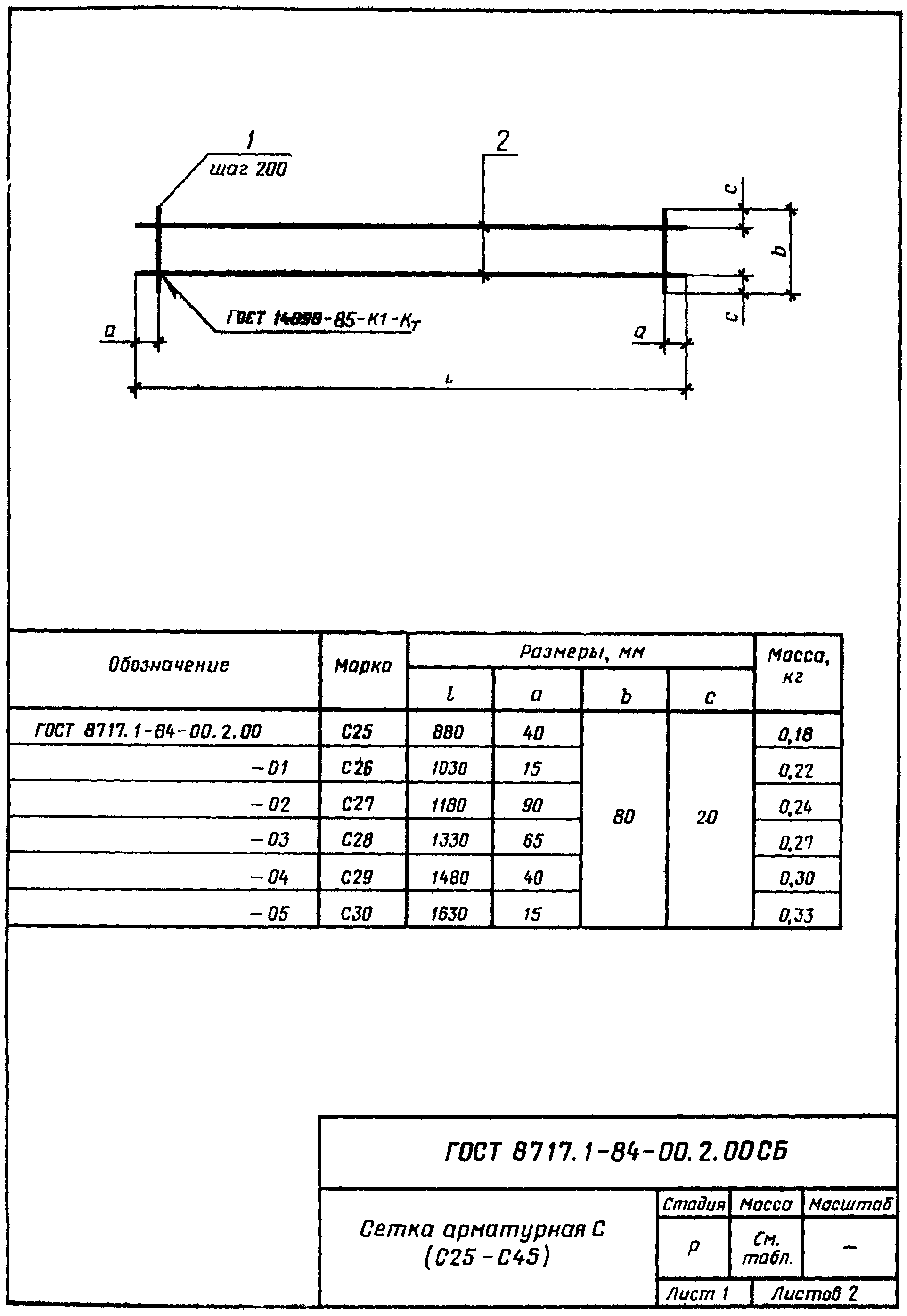

рис. 41

рис. 42

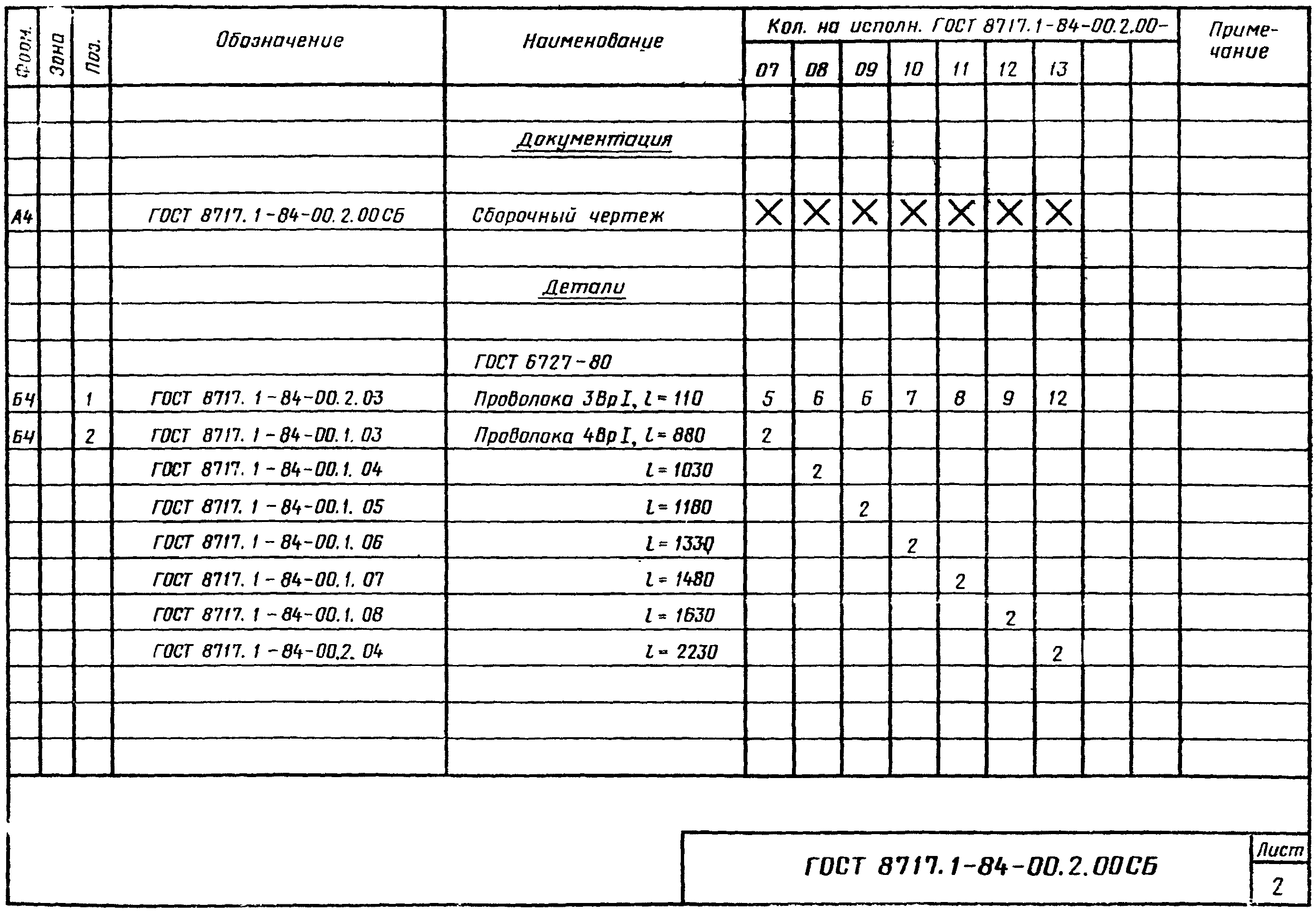

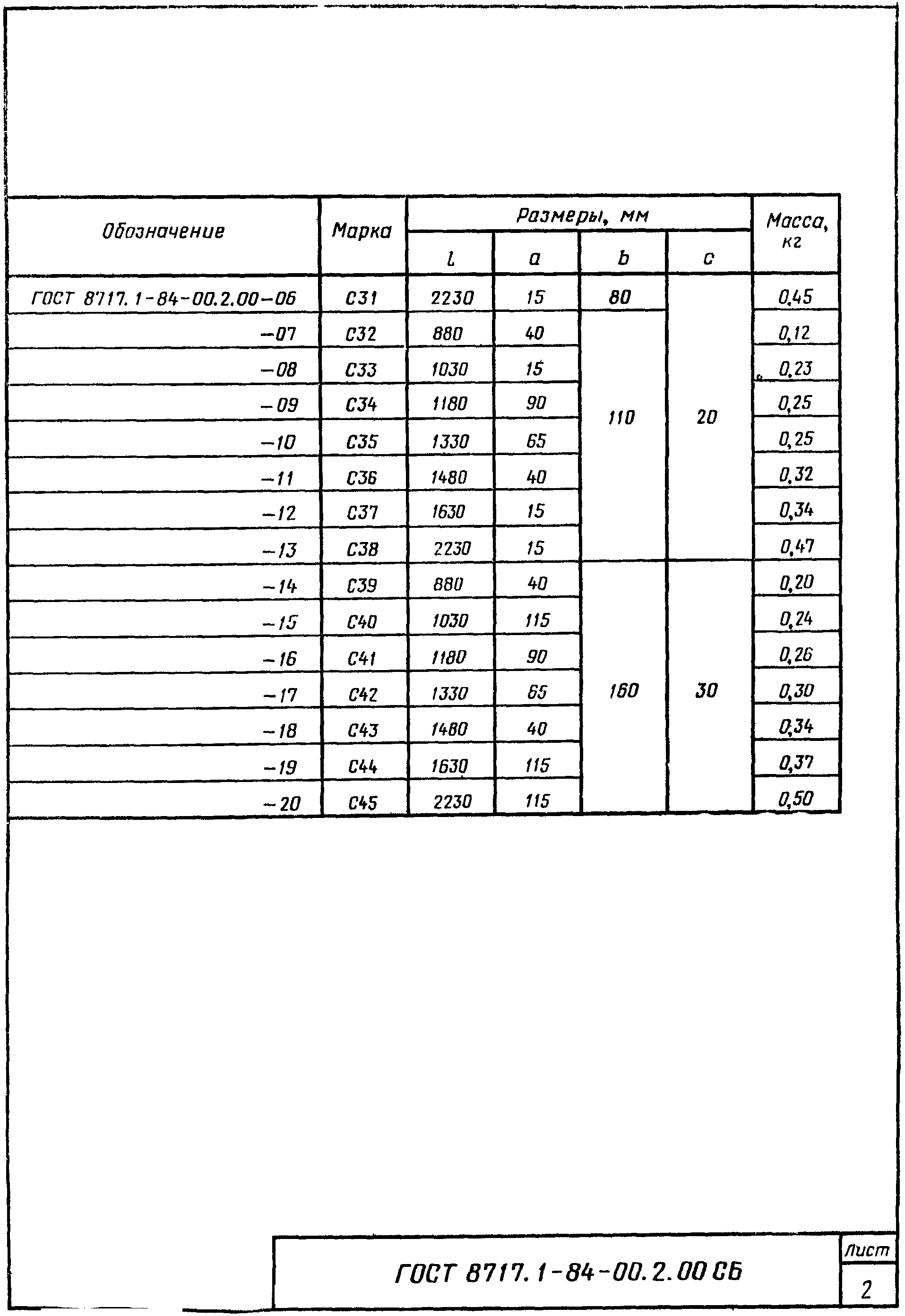

Черт. 00.2.00СБ

рис. 43

Черт. 00.3.00

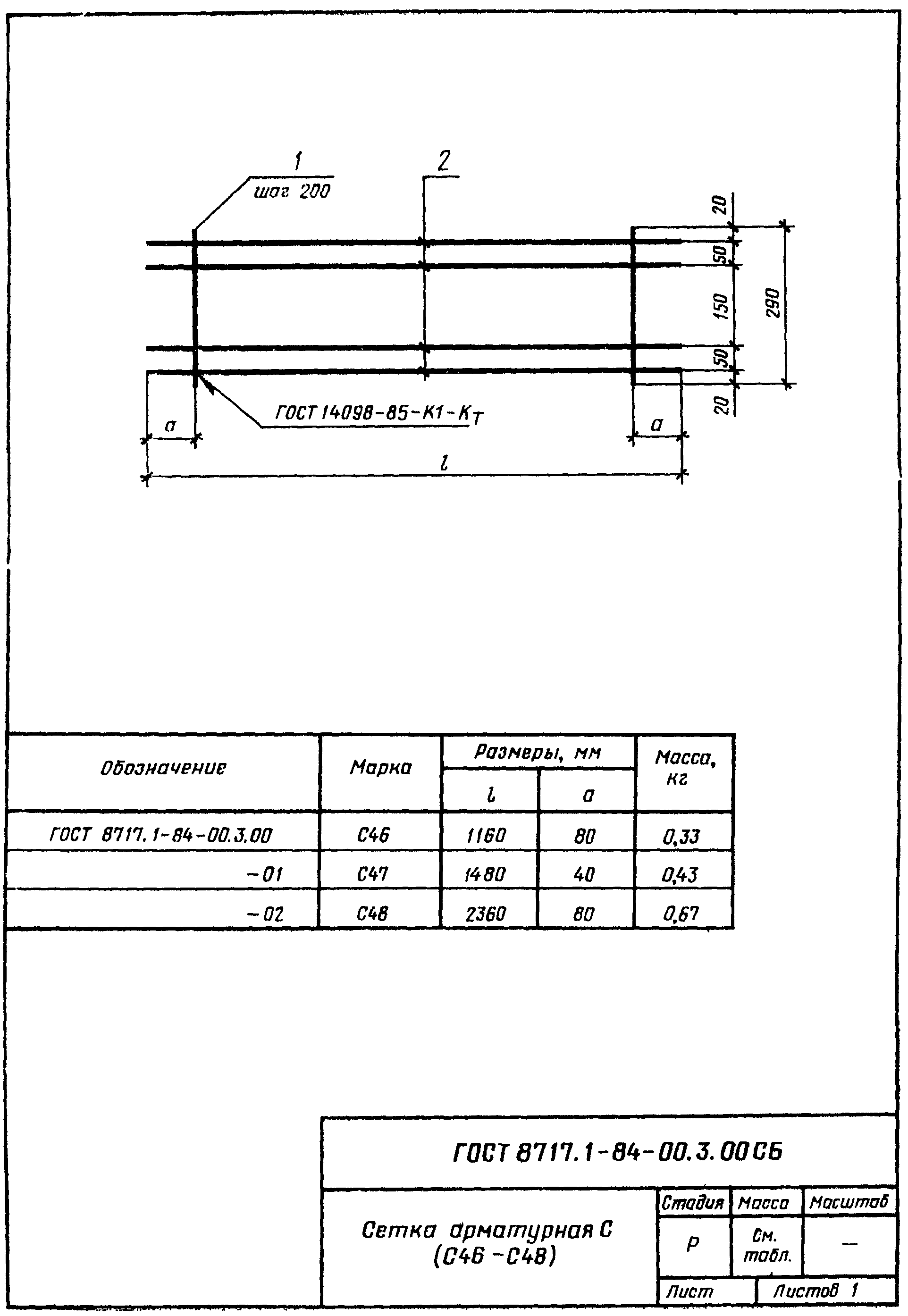

рис. 44

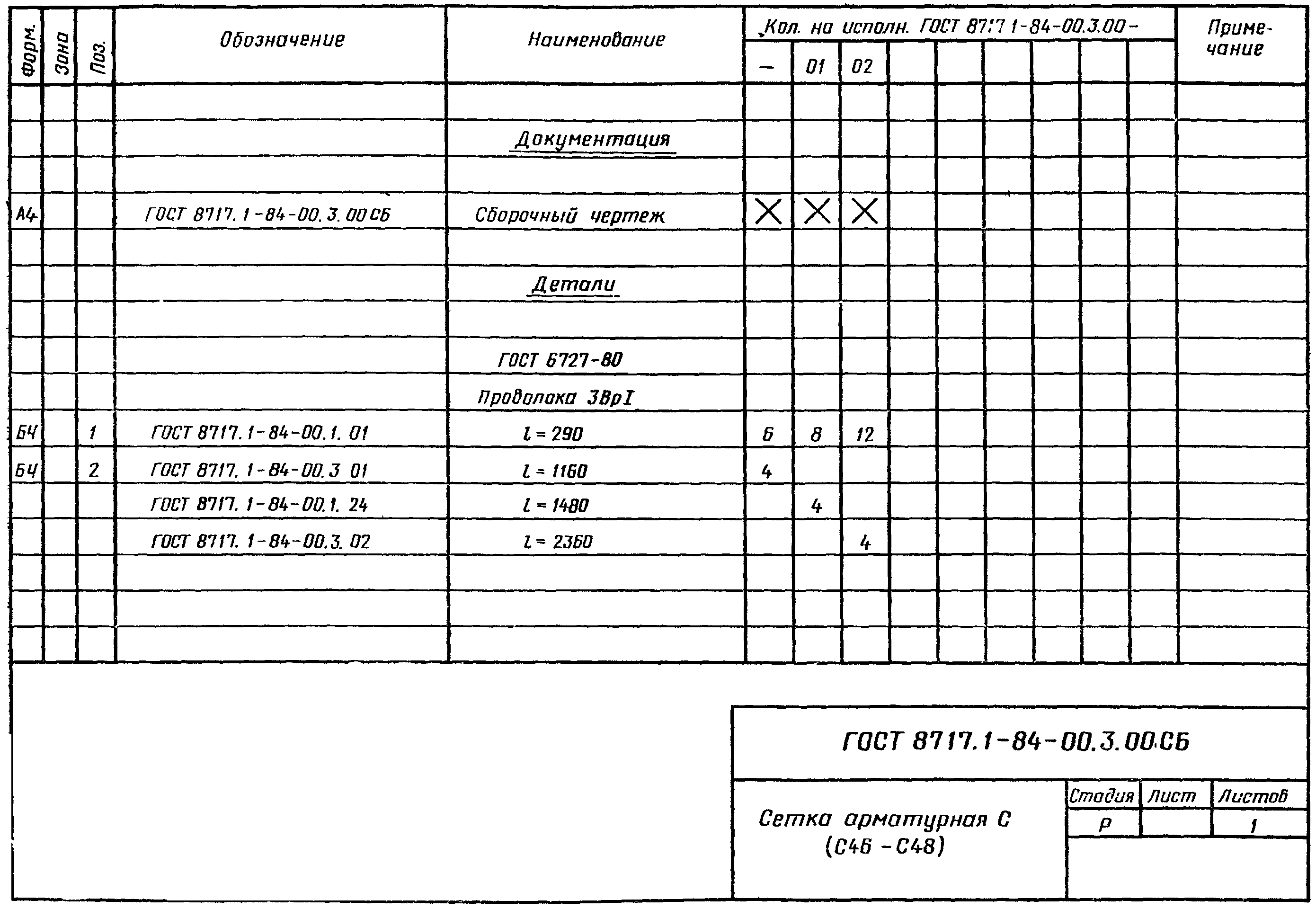

Черт. 00.3.00СБ

рис. 45

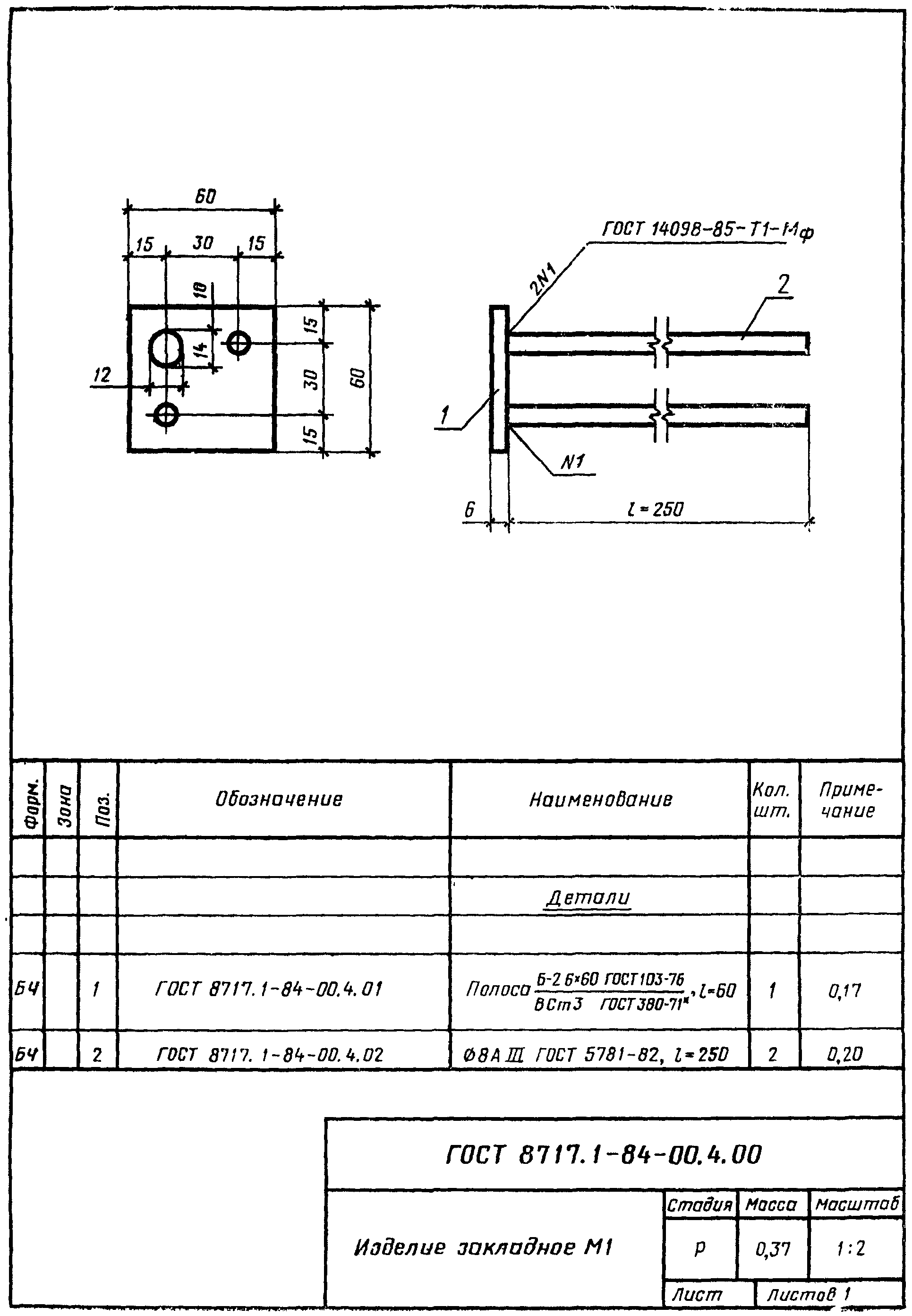

Черт. 00.4.00

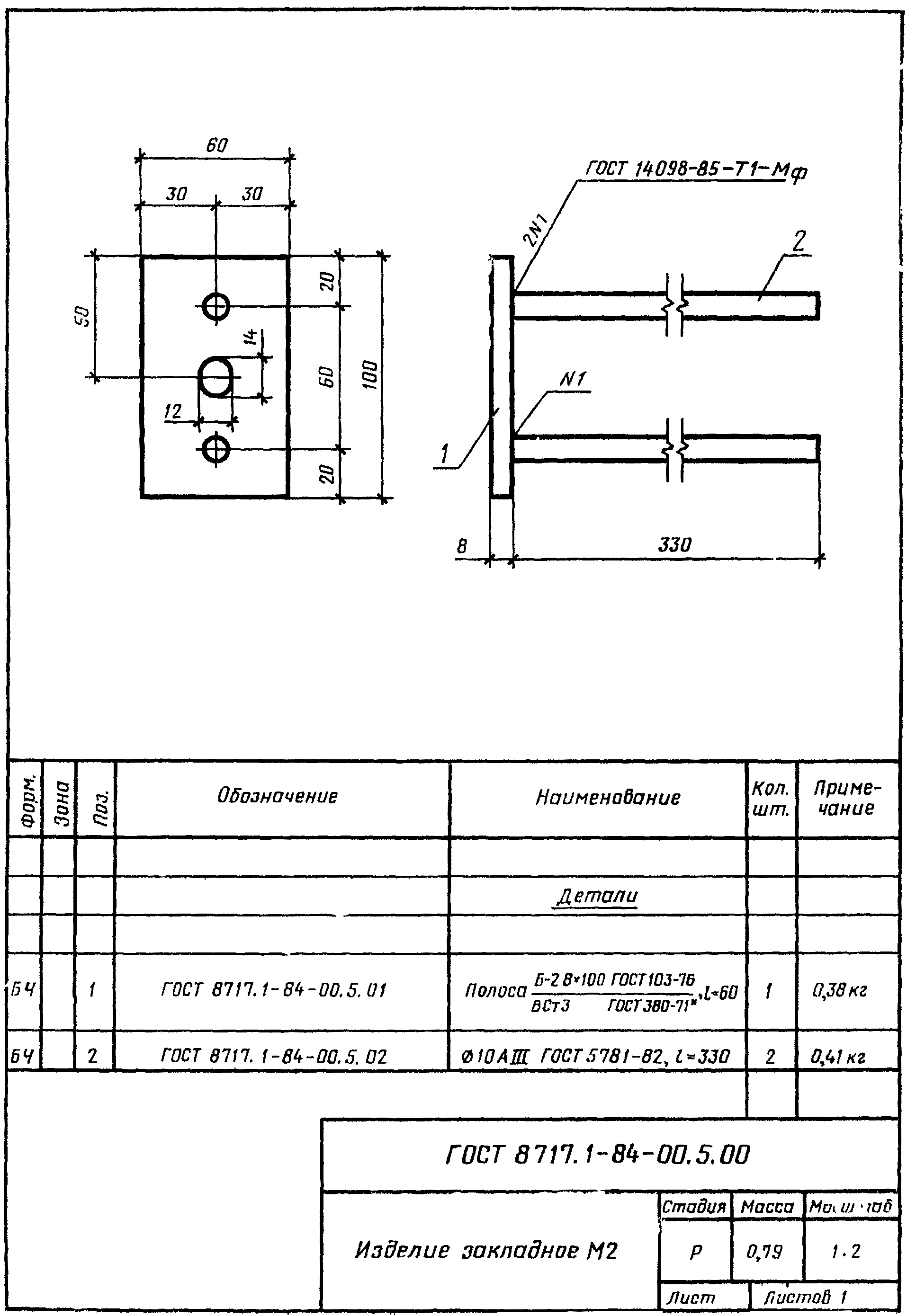

рис. 46

Черт. 00.5.00

рис. 47

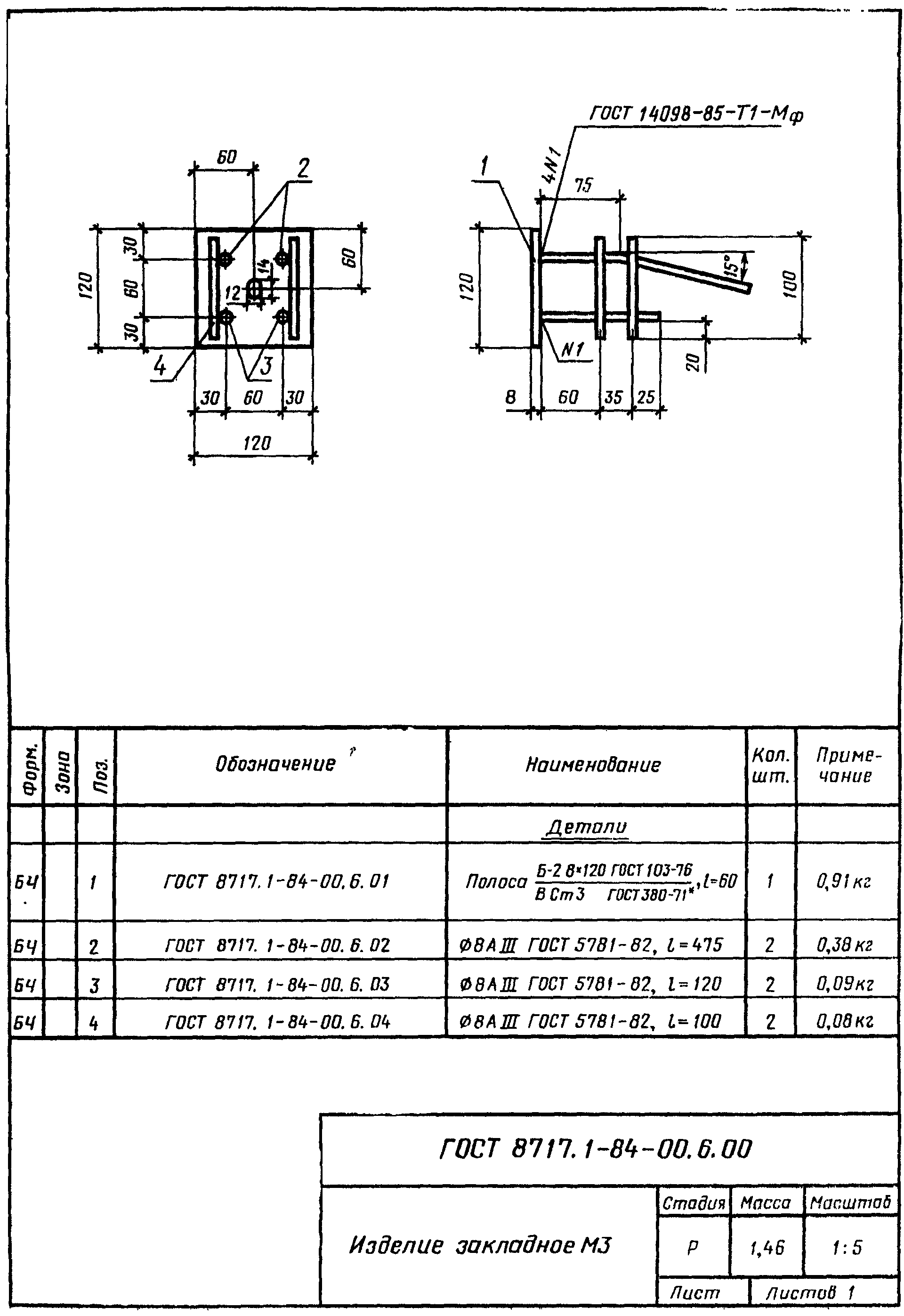

Черт. 00.6.00

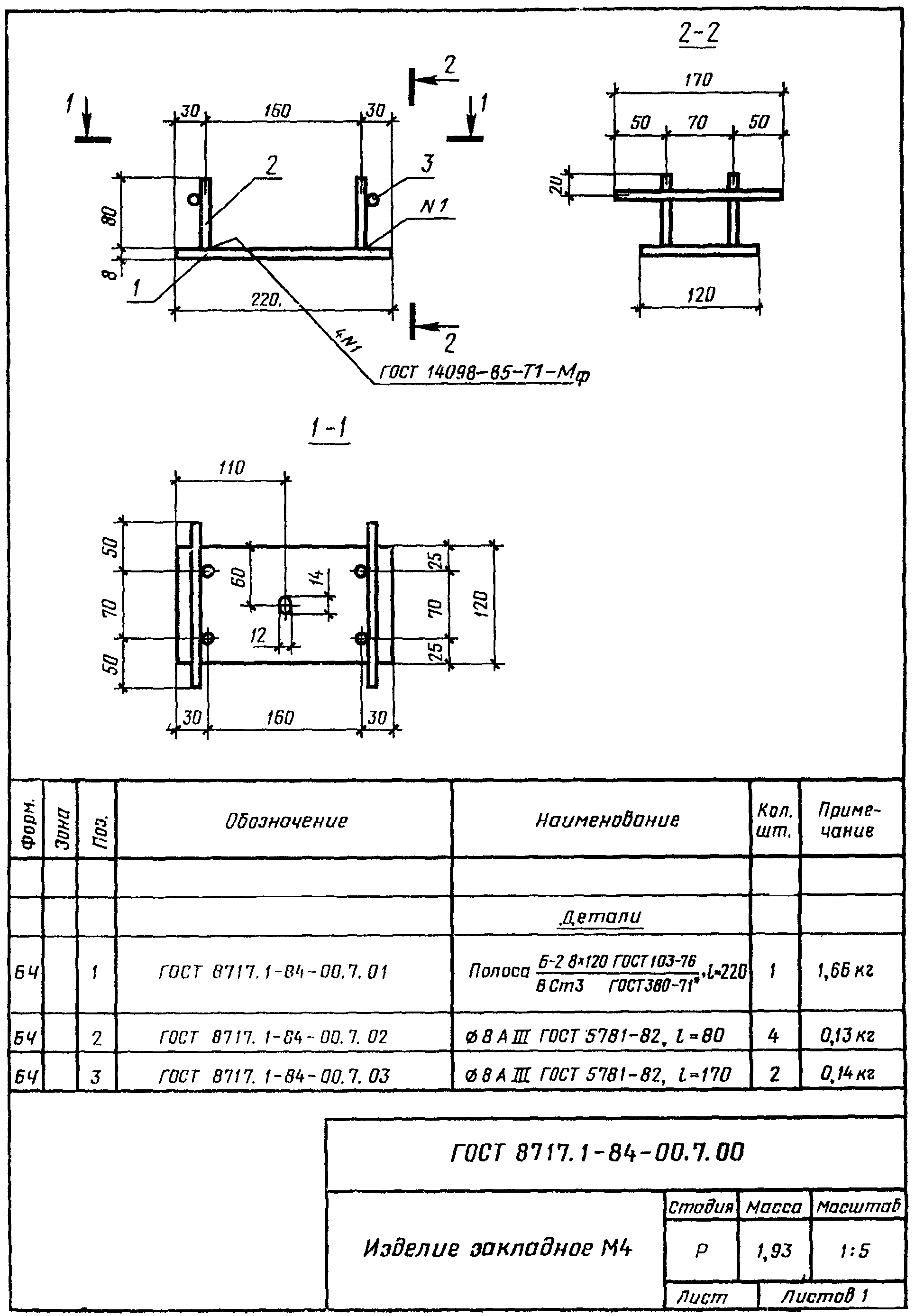

рис. 48

Черт. 00.7.00

рис. 49

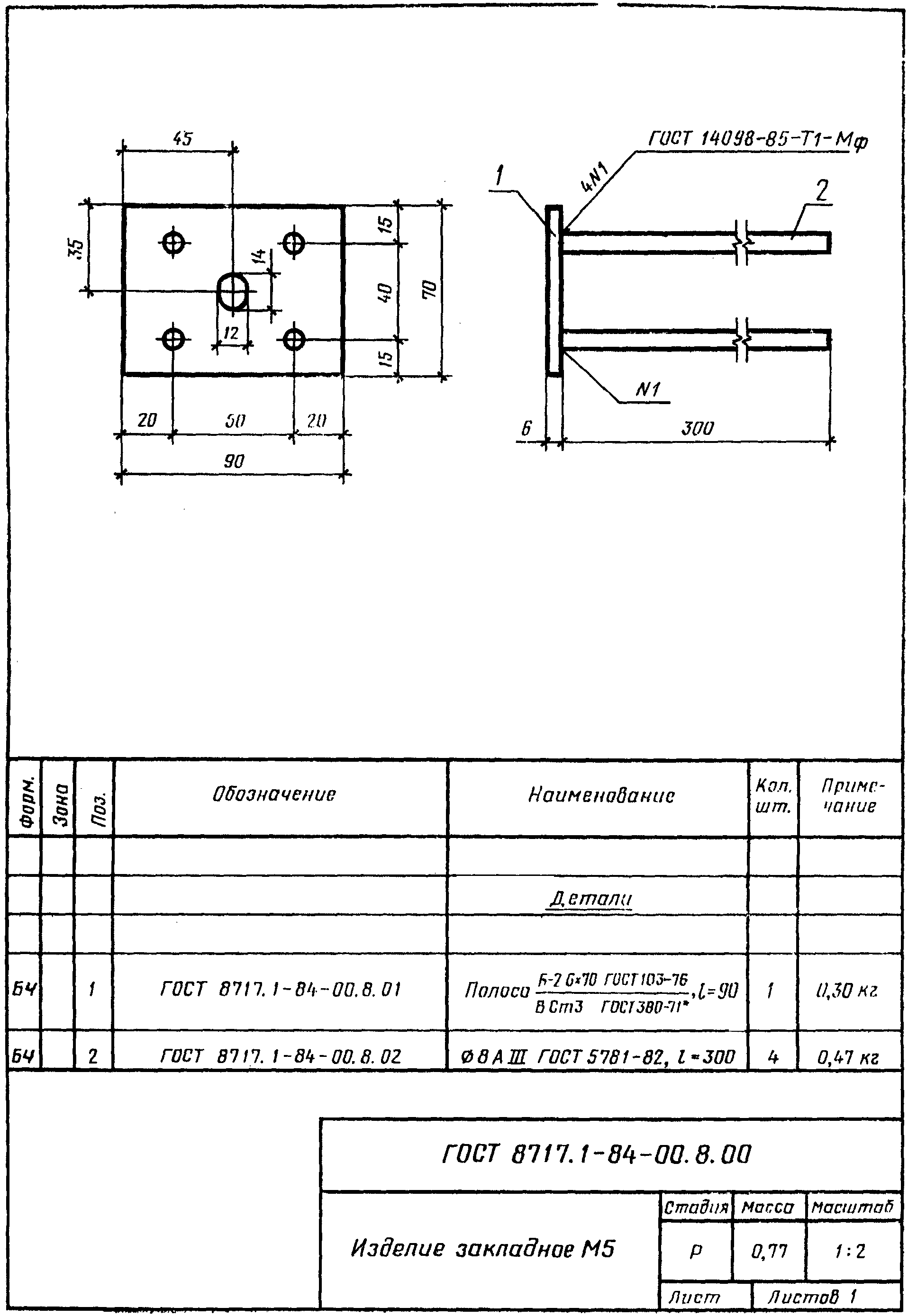

Черт. 00.8.00

рис. 50

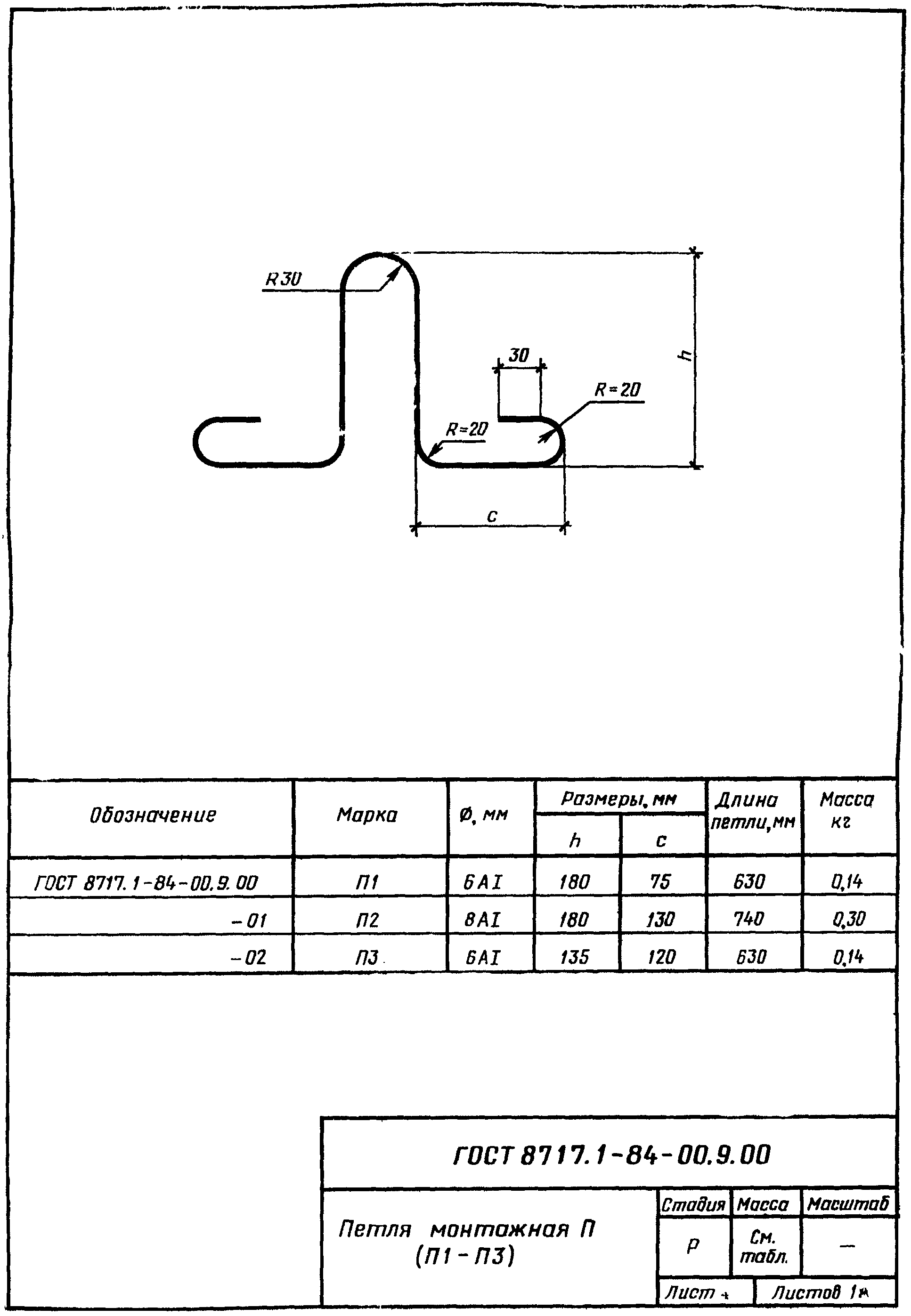

Черт. 00.9.00

рис. 51

рис. 52

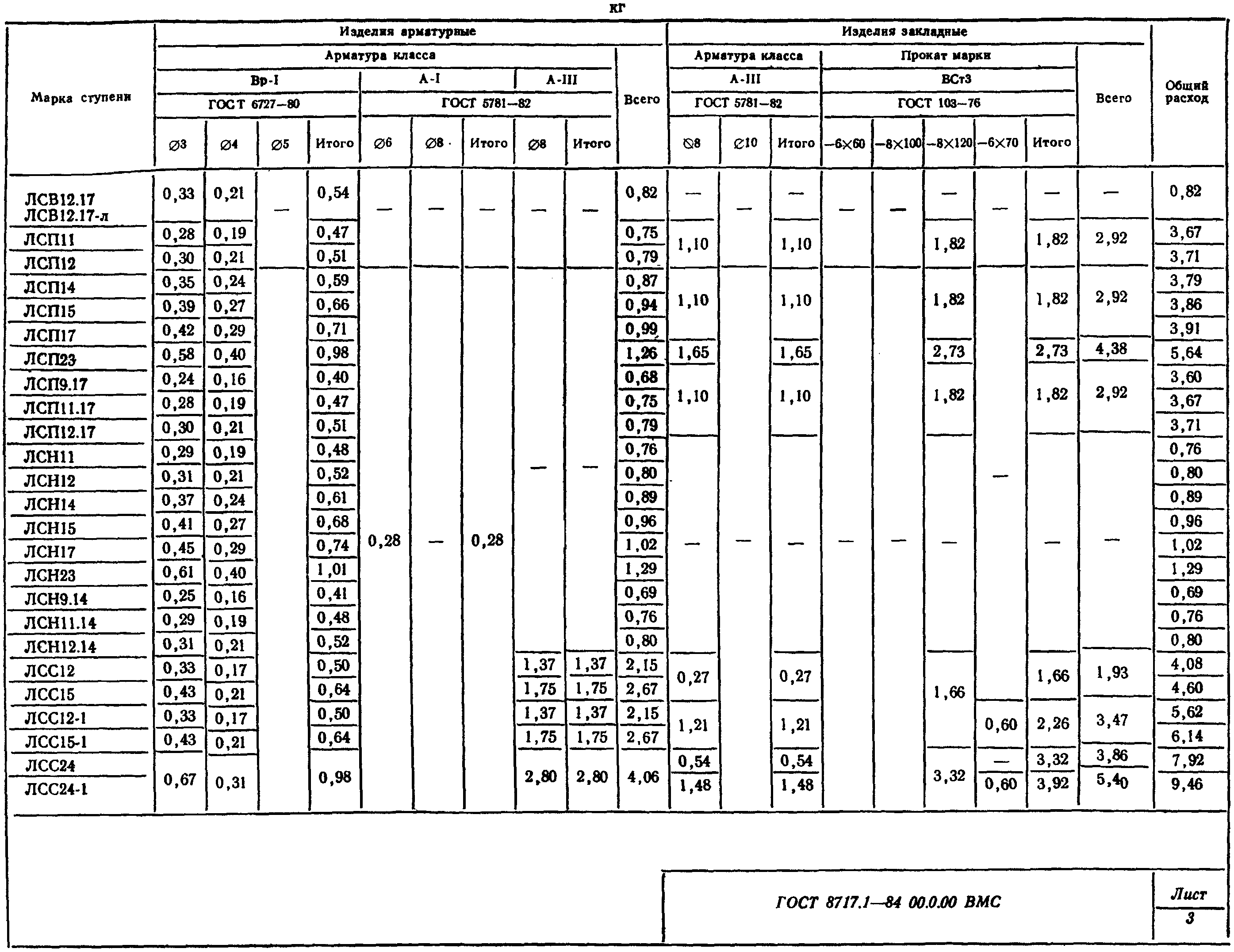

рис. 53

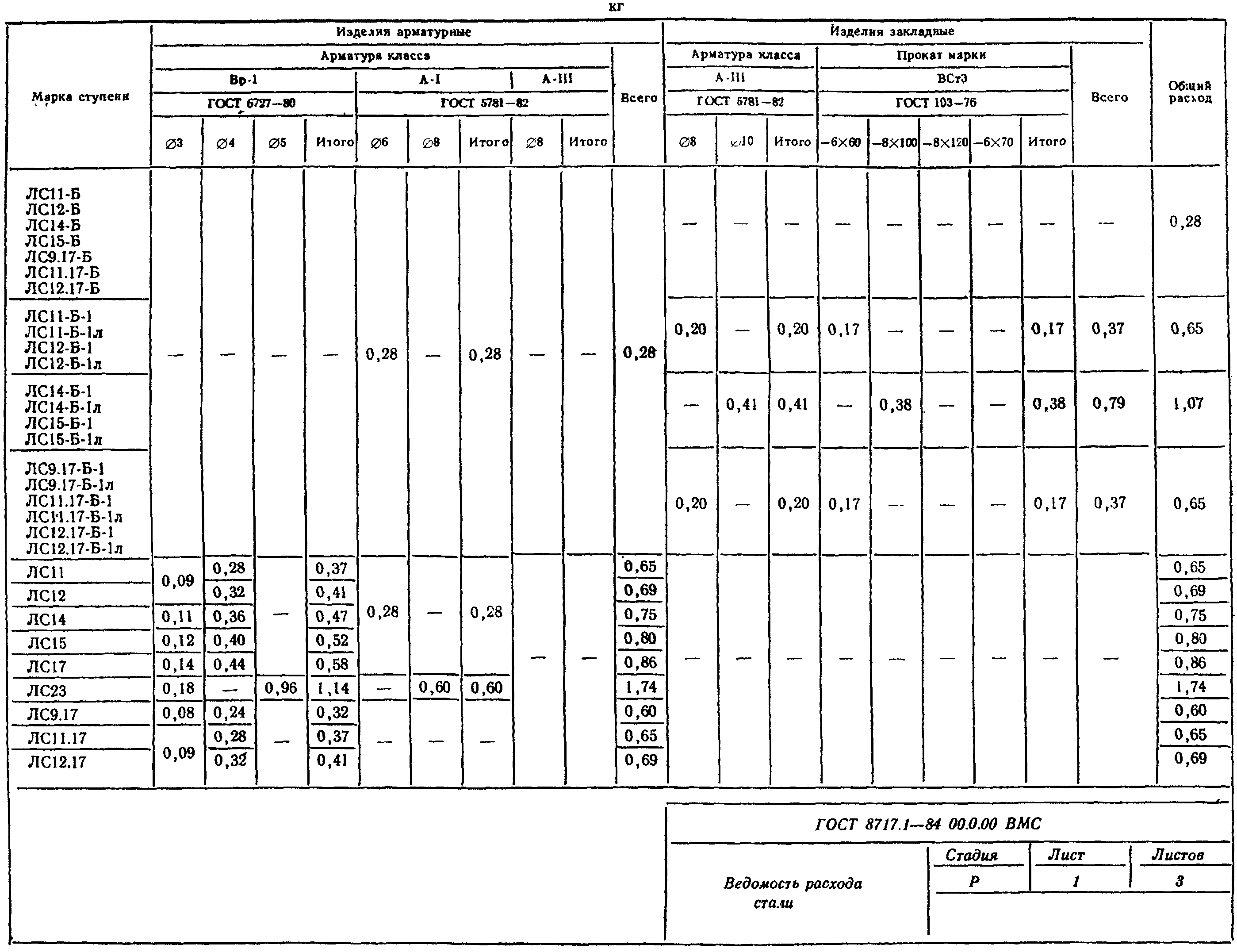

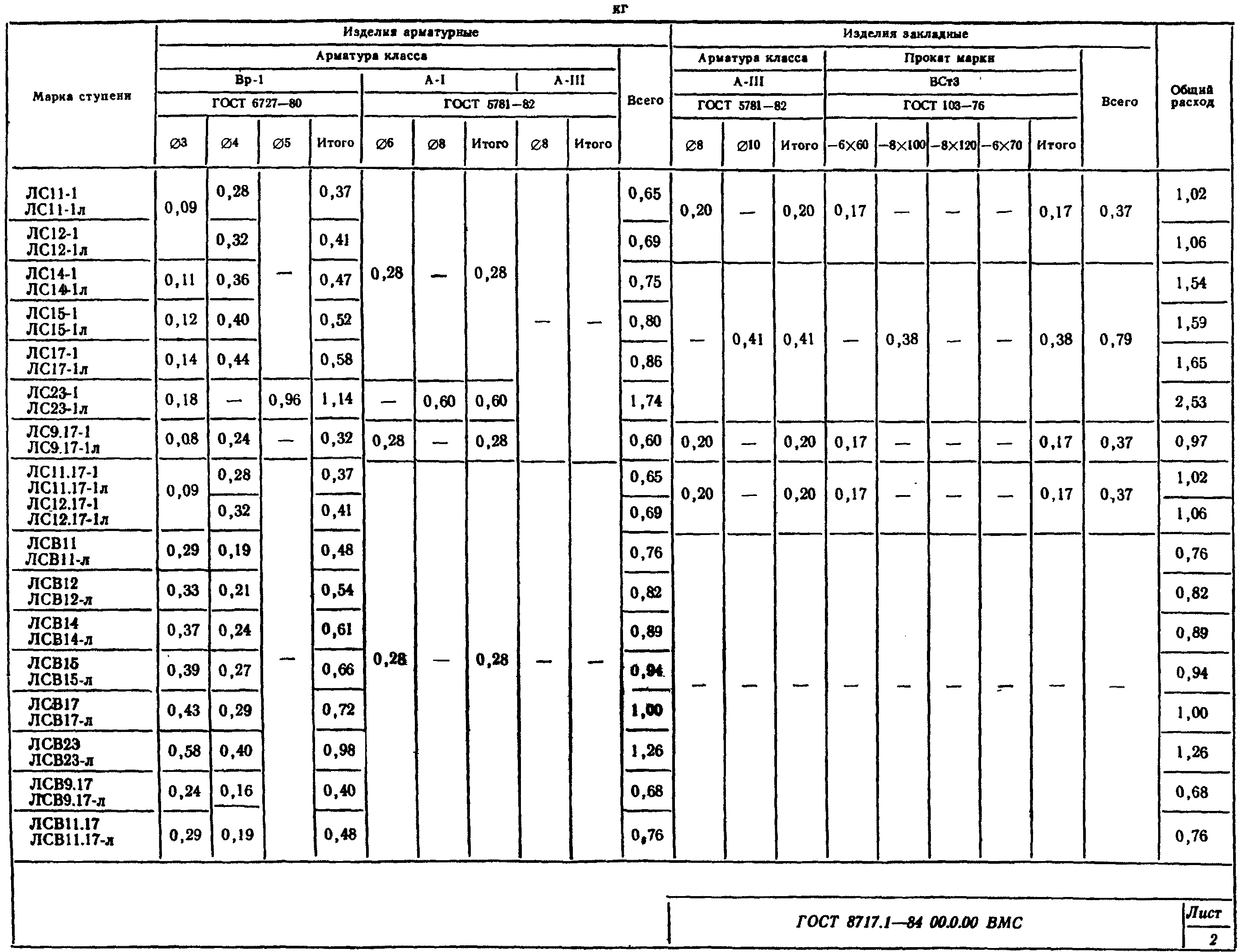

Черт. 00.0.00ВМС
