ГОСТ 8638-57. Государственный стандарт Союза ССР. Трубы стальные каплевидные. Сортамент

Государственный комитет СССР по стандартам · № ГОСТ 8638-57Действующий акт

(утв. Госстандартом СССР 21.12.1957)

Примечание

Документ введен в действие с 1 июля 1958 года.

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров Союза ССР 21 декабря 1957 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ КАПЛЕВИДНЫЕ

СОРТАМЕНТ

ГОСТ 8638-57

Группа В62

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров Союза ССР 21.XII 1957 г. Срок введения установлен

с 1 июля 1958 года

Внесен Министерством черной металлургии СССР

Переиздание. Январь 1971 г.

1. Форма и размеры труб должны соответствовать:

нормальных — черт. 1 и табл. 1;

типа А - черт. 2 и табл. 2.

Трубы каплевидные нормальные

рис. 1

Черт. 1

Таблица 1

Размеры в ммПлощадь сечения в см2, \approxВес 1 пог. м в кг, \approxМоменты инерции в см4, \approxМоменты сопротивления в см3, \approx
HBRrsIxIyWxWy
12,06,02,41,21,00,2510,1970,03130,009580,05220,0319
15,05,03,01,51,00,2830,2220,05050,007480,06730,0299
6,01,61,00,2980,2340,05630,011800,07500,0394
16,08,03,21,61,00,3460,2710,08010,02540,10000,0634
18,06,03,21,51,00,3460,2710,09140,01410,10200,0469
20,08,04,01,81,00,4080,3210,14200,03120,14200,0780
10,02,01,00,4400,3450,16400,05290,16400,1060
21,07,04,11,61,00,4080,3210,15000,02370,14300,0677
24,08,04,81,61,00,4710,3700,22900,03700,19100,0925
26,013,05,22,61,00,5810,4560,37600,12400,28900,1900
27,011,55,32,51,00,5770,4530,38200,09640,28300,1680
30,010,03,82,21,00,5970,4690,46300,07690,30900,1540
12,03,82,41,00,6280,4930,51300,11700,34200,1950
15,06,03,01,00,6750,5300,58700,19500,39100,2600
33,014,54,52,81,00,7230,5670,75800,19900,45200,2750
35,014,04,52,81,00,7380,5800,83000,19200,47400,2740
36,012,06,42,41,00,7230,5670,81900,13900,45500,2310
1,51,0600,8321,16000,18700,64400,3120
18,07,23,61,00,8170,6411,04000,34700,57600,3860
1,51,2000,9441,48000,48400,82100,5380
40,016,05,13,21,00,8480,6661,26000,29200,62800,3650
1,51,2500,9811,79000,40500,89700,5060
20,08,04,01,00,9110,7151,44000,48300,71800,4830
1,51,3401,0502,06000,67801,03000,6780
40,517,05,13,31,00,8720,6841,34000,33900,66200,3990
1,51,2801,0101,92000,47200,94700,5550
44,022,08,84,41,01,0100,7891,920,6510,8750,592
1,51,4801,1702,770,9201,2600,836
45,015,04,43,01,00,9110,7151,640,2820,7270,376
1,51,3401,0502,350,3891,0400,519
18,05,83,61,00,9580,7521,810,4240,8030,471
1,51,4101,1102,600,5921,1500,658
47,020,09,54,01,01,0200,8022,140,5580,9110,558
1,51,5101,1803,080,7851,3100,785
48,024,09,64,81,01,1000,8642,520,8521,0500,710
1,51,6301,2803,631,2101,5101,010
50,020,09,64,81,01,0700,8382,500,5901,0000,590
1,51,5801,2403,610,8301,4400,830
25,010,05,01,01,1500,9002,850,9691,1400,775
1,51,7001,3304,131,3801,6501,100
2,02,2301,7505,311,7502,1201,400
54,023,010,89,21,01,1800,9253,290,8621,2200,750
1,51,7401,3704,761,2201,7601,060
2,02,2901,8006,131,5402,2701,340
27,010,85,41,01,2400,9743,621,2301,3400,910
1,51,8401,4405,241,7601,9401,300
2,02,4201,9006,772,2302,5101,650
55,022,07,04,41,01,1800,9253,350,7941,2200,722
1,51,7401,3704,861,1301,7701,020
2,02,2901,8006,241,4202,2701,290
56,028,011,25,61,01,291,0104,041,3701,440,981
1,51,911,5005,861,9702,091,410
2,02,511,9707,582,5102,711,790
57,019,06,03,51,01,160,9123,390,5931,190,624
1,51,721,3504,900,8341,720,877
2,02,261,7806,311,0402,211,100
60,024,07,74,81,01,291,0104,381,0401,460,865
1,51,911,5006,361,4802,121,230
2,02,511,9708,211,8702,741,560
30,012,06,01,01,381,0904,991,7001,661,140
1,52,051,6107,272,4502,421,630
2,02,702,1209,403,1203,132,080
60,525,09,97,71,01,311,0304,571,1501,510,918
1,51,951,5306,641,6402,201,310
2,02,562,0108,592,0702,841,660
66,032,012,86,41,01,481,1606,082,0801,901,300
1,52,191,7208,862,9902,771,870
2,02,892,27011,483,8303,592,390
67,026,08,35,21,01,401,1005,601,3401,721,030
1,52,071,6308,141,9102,511,470
2,02,732,15010,532,4203,241,860
67,528,58,55,01,01,481,1606,471,6901,921,190
1,52,191,7209,442,4302,801,700
2,02,892,27012,233,0903,622,170
70,028,09,05,61,01,511,187,021,682,011,20
1,52,241,7610,232,412,921,72
2,02,952,3213,273,073,792,19
35,014,07,01,01,621,278,002,742,291,57
1,52,401,8911,703,963,342,26
2,03,172,4915,205,094,342,91
72,024,07,04,51,01,481,166,931,231,921,02
1,52,191,7210,101,752,811,46
2,02,892,2713,102,213,641,85
75,025,07,05,01,01,541,217,871,392,101,11
1,52,291,8011,491,993,061,59
2,03,022,3714,892,533,972,02
76,030,59,86,01,01,641,299,032,182,381,43
1,52,441,9113,213,133,482,05
2,03,222,5317,184,014,522,63
80,032,010,26,41,01,731,3610,512,532,631,58
1,52,572,0215,413,653,852,28
35,010,36,51,01,781,3911,093,082,771,76
1,52,642,0716,254,454,062,54
40,016,08,01,01,851,4612,034,123,012,06
1,52,762,1617,625,994,413,00
85,034,010,06,81,01,841,4412,673,052,981,79
1,52,732,1518,614,414,382,59
90,036,011,57,21,01,951,5315,073,643,352,02
1,52,902,2822,145,264,922,92
45,018,09,01,02,091,6417,235,923,832,63
1,53,112,4425,288,625,603,83
94,531,512,16,41,01,951,5315,862,853,361,81
1,52,902,2823,324,104,942,61
95,038,012,27,61,02,061,6217,774,293,742,26
1,53,062,4026,166,235,513,28
2,04,053,1834,178,047,194,23
100,040,012,88,01,02,171,7020,775,024,152,51
1,53,232,5330,587,306,123,65
2,04,273,3540,019,438,004,72
46,018,09,21,02,261,7822,536,804,512,96
1,53,372,6533,149,936,634,32
2,04,463,5043,4012,878,685,60
50,020,010,01,02,331,8323,668,154,733,26
1,53,462,7234,8511,936,974,77
2,04,593,6045,6515,499,136,20
105,035,09,04,01,02,171,7021,893,934,172,24
1,53,232,5332,305,696,153,25
2,04,273,3542,227,338,044,19
116,050,015,08,01,02,582,0233,929,285,853,71
1,53,843,0250,2213,608,665,44
2,05,094,0065,8817,6711,367,07
120,060,025,06,01,02,802,2041,2814,246,884,75
1,54,173,2760,8220,8610,146,95
2,05,534,3479,9227,2413,329,08

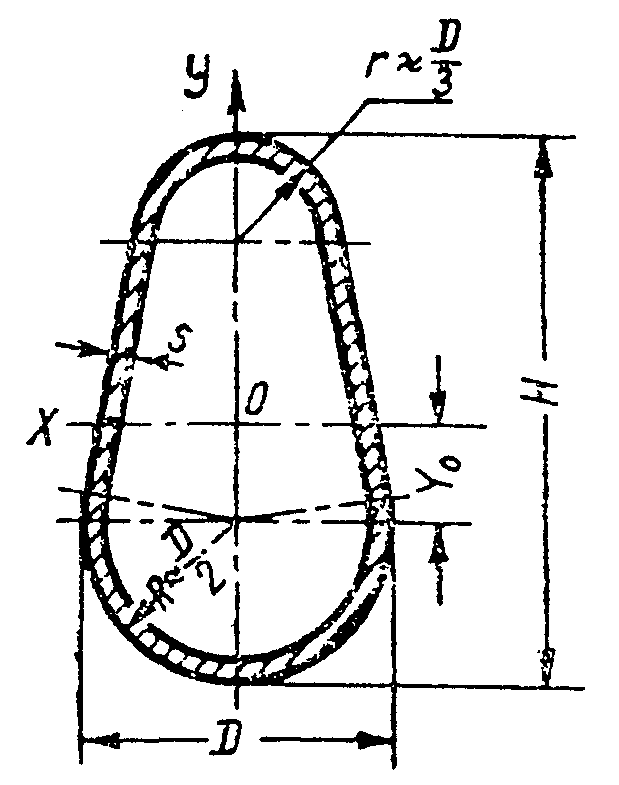

Трубы каплевидные типа А

рис. 2

Черт. 2

Таблица 2

Размеры в ммПлощадь сечения в см2Вес 1 пог. м в кгРасстояние до центра тяжести Y0 в ммМоменты инерции в см4, \approxМоменты сопротивления в см3, \approx
HDsIxIyWxWy
51332,02,572,028,007,063,162,671,92
2,53,172,498,008,643,783,222,29
63372,53,863,0311,8016,006,024,883,25
3,04,593,6011,8018,606,945,703,75
92513,06,745,2918,8059,7020,6012,508,07
3,57,806,1318,8068,4023,3014,309,15
4,08,866,9518,8076,7025,9016,1010,20

Примечания:

1. Вес труб вычислен при относительном весе стали 7,85.

2. Трубы других размеров поставляются по специальным техническим условиям.

Условное обозначение нормальной каплевидной трубы размерами H = 36 мм, B = 12 мм и с толщиной стенки 1,5 мм из стали марки 10:

Труба 36 x 12 x 1,5 — 10 ГОСТ 8638-57

При обозначении каплевидной трубы типа А, после слова «труба» должна быть вставлена литера А.

2. Длина труб, а также допускаемые отклонения по форме и размерам — по ГОСТ 8639-68 <*>.

<*> ГОСТ 8639-68 введен взамен ГОСТ 8639-57.

3. Материал и технические требования к каплевидным трубам по соответствующим стандартам на трубы круглого сечения.
