ГОСТ 8560-78 (СТ СЭВ 3617-82). Прокат калиброванный шестигранный. Сортамент

Государственный комитет СССР по стандартам · № ГОСТ 8560-78Действующий акт

(утв. Постановлением Госстандарта СССР от 02.08.1978 № 2079)

(ред. от 01.12.1988)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 8560-67*"]:::rst
  n1["ГОСТ 8560-78"]:::doc
  click n1 "https://bukva.ai/docs/gost-8560-78" "ГОСТ 8560-78. Прокат калиброванный шестигранный. Сортамент (утв. Постановлением Госстандарта СССР от 02.08.1978 N 2079)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 2 августа 1978 г. № 2079

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКАТ КАЛИБРОВАННЫЙ ШЕСТИГРАННЫЙ

СОРТАМЕНТ

Rolled-stock calibrated hexahedronal. Range of products

ГОСТ 8560-78

(СТ СЭВ 3617-82)

Группа В32

ОКП 11 4000

Срок действия
с 1 января 1979 года
до 1 июля 1999 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: А.Ф. Куликов (руководитель темы); С.П. Панасенко, канд. техн. наук; И.Н. Недовизий, канд. техн. наук.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 02.08.78 № 2079.

3. Периодичность проверки — 10 лет.

4. Взамен ГОСТ 8560-67.

5. Стандарт полностью соответствует СТ СЭВ 3617-82.

6. Срок действия продлен до 01.07.99 Постановлением Госстандарта СССР от 13.12.88 № 4069.

7. Переиздание (май 1990 г.) с Изменениями № 1, 2, утвержденными в апреле 1983 г., декабре 1988 г. (ИУС 7-83, 3-89).

1. Настоящий стандарт распространяется на прокат калиброванный шестигранный размером от 3 до 100 мм.

Стандарт полностью соответствует СТ СЭВ 3617-82.

(Измененная редакция, Изм. № 1, 2).

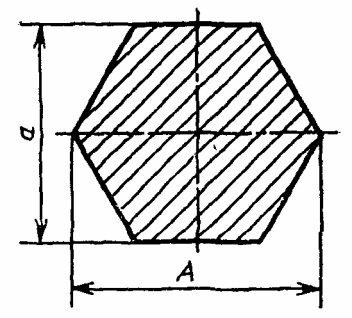

2. Размеры сечения проката и предельные отклонения по ним должны соответствовать указанным на чертеже и в табл. 1.

рис. 1

Таблица 1

Размер проката (диаметр вписанного круга а или размер «под ключ»), ммПредельные отклонения, ммДиаметр описанной окружности, А, ммПредельные отклонения, ммПлощадь поперечного сечения, мм2Масса 1 м длины, кг
h10h11h12
3,0-0,040-0,060-0,1003,4-0,27,790,061
3,2-0,048-0,075-0,1203,78,870,070
3,54,010,610,083
4,04,613,860,109
4,55,2-0,317,540,138
5,05,821,650,170
5,56,326,200,206
6,06,931,180,245
6,5-0,058-0,090-0,1507,436,590,287
7,08,142,440,333
8,09,2-0,455,430,435
9,010,4-0,570,150,551
10,011,586,600,680
11,0-0,070-0,110-0,18012,7-0,6104,80,823
12,013,8124,70,979
13,015,0-0,7146,41,150
14,016,2169,71,330
15,017,3194,91,530
16,018,4221,71,740
17,019,6-0,8250,31,960
18,020,7280,62,200
19,0-0,084-0,130-0,21021,9312,62,450
20,023,0346,42,720
20,823,9-0,9374,72,940
21,024,2381,93,000
22,025,4419,23,290
24,027,7498,83,920
25,028,8541,34,250
26,030,0-1,0585,44,600
27,031,2631,34,960
28,032,3679,05,330
30,034,6779,46,120
32,0-0,100-0,160-0,25036,9-1,1886,89,96
34,039,21001,07,86
36,041,6-1,31122,08,81
38,043,81251,09,82
40,046,11386,010,88
41,047,31456,011,40
42,048,51527,011,99
45,051,91754,013,77
46,053,1-1,41833,014,40
48,055,4-1,52000,015,66
50,057,72165,017,00
53,0-0,120-0,190-0,30061,2-1,72433,019,1
55,063,52620,020,6
56,064,62715,021,3
60,069,33118,024,5
63,072,73437,027,0
65,075,0-1,83659,028,7
70,0--0,190-0,30080,84244,033,3
75,086,5-1,94871,038,2
80,092,35542,043,5
85,0--0,220-0,35098,0-1,26257,049,1
90,0104,0-1,37015,055,1
95,0110,07816,061,4
100,0115,0-1,48660,068,0

Примечания. 1. По требованию потребителя прокат калиброванный шестигранный изготовляют других размеров, не указанных в табл. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.

2. Площадь поперечного сечения и линейная плотность проката калиброванного шестигранного вычислены по номинальному размеру. Плотность проката принята равной 7,85 г/см3.

3. Для проката из высоколегированных марок сталей и сплавов, подвергаемых термической обработке и травлению, предельные отклонения по размерам устанавливаются на 30% более квалитета h12.

(Измененная редакция, Изм. № 1, 2).

3. Прокат калиброванный шестигранный изготовляется в прутках. По требованию потребителя прокат изготовляется в мотках.

(Измененная редакция, Изм. № 1, 2).

4. В зависимости от назначения прутки изготовляют:

мерной длины;

кратной мерной длины;

немерной длины с остатком до 10% массы партии;

ограниченной длины в пределах немерной.

Остатком считаются прутки длиной не менее 1,5 м.

5. Прутки изготовляют длиной от 2 до 6,5 м. По требованию потребителя прутки изготовляются больших длин.

4, 5. (Измененная редакция, Изм. № 1).

6, 7. (Исключены, Изм. № 1).

8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:

+30 мм — при длине прутков до 4 м;

+50 мм — при длине прутков свыше 4 м.

9. Кривизна прутков не должна превышать значений, указанных в табл. 2.

Таблица 2

Размеры прутков, ммПредельная кривизна в зависимости от поля допуска
на 1 м длины, ммна полную длину, %
h10 и h11h12h10 и h11h12
До 25 Св. 25 до 50 « 50»2 1 13 2 10,2 0,1 0,10,3 0,2 0,1

Отклонение от прямолинейности должно быть равномерным по всей длине. На концах прутков короткие продольные изгибы не допускаются.

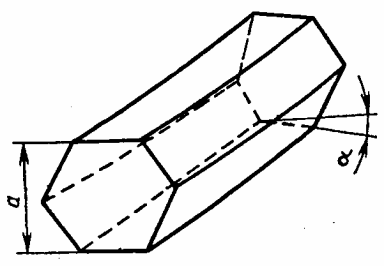

10. Скручивание прутков на 1 м длины а (черт. 2) не должно превышать 3°.

рис. 2

Черт. 2

11. Рез прутка должен быть под прямым углом к его продольной оси. Допускаемая косина реза не должна превышать:

0,17а — при размере прутков до 16 мм;

3 мм — при размере прутков свыше 16 до 30 мм;

5 мм — при размере прутков свыше 30 мм.

9 — 11. (Измененная редакция, Изм. № 1).

12. Длина смятых концов прутков не должна превышать норм, указанных в табл. 3.

Таблица 3

мм

Размер прутков Длина смятых концов, не более
До 25 Св. 25 до 50 « 50 до 70» 20 25 30

(Введен дополнительно, Изм. № 1).

13. Радиус закругления кромок определяется по требованию потребителя, не должен превышать значений, указанных в табл. 4.

Таблица 4

мм

Размеры прутковРадиус закругления кромок для групп, не более
12
До 25 Св. 250,5 0,50,5 1,0

(Измененная редакция, Изм. № 2).
