ГОСТ 8509-93. Уголки стальные горячекатаные равнополочные. Сортамент

Государственный комитет Российской Федерации по стандартизации и метрологии · № ГОСТ 8509-93Действующий акт

(введен в действие Постановлением Госстандарта РФ от 20.02.1996 № 85)

Примечание

Документ утрачивает силу с 01.04.2027 в связи с изданием Приказа Росстандарта от 25.05.2026 № 531-ст. Взамен вводится в действие ГОСТ 8509-2026. Документ утрачивает силу с 01.04.2027 в связи с изданием Приказа Росстандарта от 25.05.2026 № 531-ст. Взамен вводится в действие ГОСТ 8509-2026. С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1997. Взамен ГОСТ 8509-86.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ОСТ 10014-39"]:::rst
  n1["ГОСТ 8509-57"]:::rst
  n2["ГОСТ 12492.21-72"]:::rst
  n3["ГОСТ 8509-72*"]:::rst
  n4["ГОСТ 8509-86"]:::rst
  n5["ГОСТ 8509-93"]:::doc
  click n5 "https://bukva.ai/docs/gost-8509-93" "ГОСТ 8509-93. Уголки стальные горячекатаные равнополочные. Сортамент (введен в действие Постановлением Госстандарта РФ от 20.02.1996 N 85)"
  n6["ГОСТ 8509-2026"]:::notEnt
  click n6 "https://bukva.ai/docs/standart-gost-8509-2026" "ГОСТ 8509-2026. Межгосударственный стандарт. Уголки стальные горячекатаные равнополочные. Сортамент (введен в действие Приказом Росстандарта от 25.05.2026 N 531-ст)"
  n5 --> n6
  n4 --> n5
  n2 --> n4
  n3 --> n4
  n1 --> n3
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие Постановлением Госстандарта РФ от 20 февраля 1996 г. № 85

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ РАВНОПОЛОЧНЫЕ

СОРТАМЕНТ

Hot-rolled steel equal-leg angles. Dimensions

ГОСТ 8509-93

Группа В22

ОКП 093100, 093200, 093300, OKC 77.140.70

Дата введения 1 января 1997 года

Предисловие

1. Разработан Украинским научно-исследовательским институтом металлов.

Внесен Госстандартом Украины.

2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол № 3-93 от 17.02.1993).

За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Республика Армения Армгосстандарт
Республика Белоруссия Белстандарт
Республика Казахстан Госстандарт Республики Казахстан
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Туркменистан Туркменглавгосинспекция
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20.02.1996 № 85 межгосударственный стандарт ГОСТ 8509-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4. Взамен ГОСТ 8509-86.

1. Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные.

2. Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт — рекомендуемым Приложениям А и Б.

Предисловие

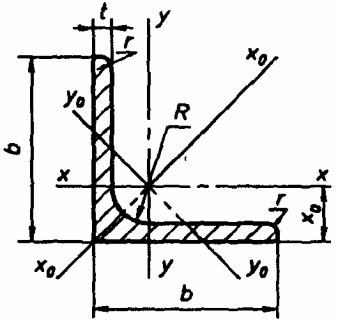

Рисунок 1

Таблица 1

Номер уголкаbtRrF, см2Справочные значения величин для осейМасса 1 м, кг
x — xx0 — x0y0 — y0Ixy, см4x0, см
ммIx, см4Wx, см3ix, смIx0 max, см4ix0 max, смIy0 min, см4Wy0, см3iy0 min, см
22033,51,21,130,400,280,590,630,750,170,200,390,230,600,89
43,51,21,460,500,370,580,780,730,220,240,380,280,641,15
2,52533,51,21,430,810,460,751,290,950,340,330,490,470,731,12
43,51,21,861,030,590,741,620,930,440,410,480,590,761,46
2,82834,01,31,621,160,580,851,841,070,480,420,550,680,801,27
33034,01,31,741,450,670,912,301,150,600,630,590,850,851,36
44,01,32,271,840,870,902,921,130,770,610,581,080,891,78
3,23234,51,51,861,770,770,972,801,230,740,590,631,030,891,46
44,51,52,432,261,000,963,581,210,940,710,621,320,941,91
3,53534,51,52,042,350,931,073,721,350,970,710,691,370,971,60
44,51,52,673,011,211,064,761,331,250,880,681,751,012,10
54,51,53,283,611,471,055,711,321,521,020,682,101,052,58
44035,01,72,353,551,221,235,631,551,470,950,792,081,091,85
45,01,73,084,581,601,227,261,531,901,190,782,681,132,42
55,01,73,795,531,951,218,751,522,301,390,783,221,172,98
4,54535,01,72,655,131,561,398,131,752,121,240,893,001,212,08
45,01,73,486,632,041,3810,521,742,741,540,893,891,262,73
55,01,74,298,032,511,3712,741,723,331,810,884,711,303,37
55035,51,82,967,111,941,5511,271,952,951,571,004,161,332,32
45,51,83,899,212,541,5414,631,943,801,950,995,421,383,05
55,51,84,8011,203,131,5317,771,924,632,300,986,571,423,77
65,51,85,6913,073,691,5220,721,915,432,630,987,651,464,47
5,65646,02,04,3813,103,211,7320,792,185,412,521,117,691,523,44
56,02,05,4115,973,961,7225,362,166,592,971,109,411,574,25
6,36347,02,34,9618,864,091,9529,902,457,813,261,2511,001,693,90
57,02,36,1323,105,051,9436,802,449,523,871,2513,701,744,81
67,02,37,2827,065,981,9342,912,4311,184,441,2415,901,785,72
7704,58,02,76,2029,045,672,1646,032,7212,044,531,3917,001,884,87
58,02,76,8631,946,272,1650,672,7213,224,921,3918,701,905,38
68,02,78,1537,587,432,1559,642,7115,525,661,3822,101,946,39
78,02,79,4242,988,572,1468,192,6917,776,311,3725,201,997,39
88,02,710,6748,169,682,1276,352,6819,976,991,3728,201,028,37
7,57559,03,07,3939,537,212,3162,652,9116,415,741,4923,102,025,80
69,03,08,7846,578,572,3073,872,9019,286,621,4827,302,066,89
79,03,010,1553,349,892,2984,612,8922,077,431,4731,202,107,96
89,03,011,5059,8411,182,2894,892,8724,808,161,4735,002,159,02
99,03,012,8366,1012,432,27104,722,8627,488,911,4638,602,1810,07
8805,59,03,08,6352,689,032,4783,563,1121,807,101,5930,902,176,78
69,03,09,3856,979,802,4790,403,1123,547,601,5833,402,197,36
79,03,010,8565,3111,322,45103,603,0926,978,551,5838,302,238,51
89,03,012,3073,3612,802,44116,393,0830,329,441,5743,002,279,65
990610,03,310,6182,1012,492,78130,003,5033,979,881,7948,102,438,33
710,03,312,2894,3014,452,77149,673,4938,9411,151,7855,402,479,64
810,03,313,93106,1116,362,76168,423,4843,8012,341,7762,302,5110,93
910,03,315,60118,0018,292,75186,003,4648,6013,481,7768,002,5512,20
101006,512,04,012,82122,1016,693,09193,463,8950,7313,381,9971,402,6810,06
712,04,013,75130,5917,903,08207,013,8854,1614,131,9876,402,7110,79
812,04,015,60147,1920,303,07233,463,8760,9215,661,9886,302,7512,25
1012,04,019,24178,9524,973,05283,833,8474,0818,511,96110,002,8315,10
1212,04,022,80208,9029,473,03330,953,8186,8421,101,95122,002,9117,90
1412,04,026,28237,1533,833,00374,983,7899,3223,491,94138,002,9920,63
1612,04,029,68263,8238,042,98416,043,74111,6125,791,94152,003,0623,30
11110712,04,015,15175,6121,833,40278,544,2972,6817,362,19106,002,9611,89
812,04,017,20198,1724,773,39314,514,2881,8319,292,18116,003,0013,50
12,5125814,04,619,69294,3632,203,87466,764,87121,9825,672,49172,003,3615,46
914,04,622,00327,4836,003,86520,004,86135,8828,262,48192,003,4017,30
1014,04,624,33359,8239,743,85571,044,84148,5930,452,47211,003,4519,10
1214,04,628,89422,2347,063,82670,024,82174,4334,942,46248,003,5322,68
1414,04,633,37481,7654,173,80763,904,78199,6239,102,45282,003,6126,20
1614,04,637,77538,5661,093,78852,844,75224,2943,102,44315,003,6829,65
14140914,04,624,72465,7245,554,34739,425,47192,0335,922,79274,003,7619,41
1014,04,627,33512,2950,324,33813,625,46210,9639,052,78301,003,8221,45
1214,04,632,49602,4959,664,31956,985,43248,0144,972,76354,003,9025,50
161601016,05,331,43774,2466,194,961229,106,25319,3352,523,19455,004,3024,67
1116,05,334,42844,2172,444,951340,066,24347,7756,533,18496,004,3527,02
1216,05,337,39912,8978,624,941450,006,23375,7860,533,17537,004,3929,35
1416,05,343,571046,4790,774,921662,136,20430,8168,153,16615,004,4734,20
1616,05,349,071175,19102,644,891865,736,17484,6475,923,14690,004,5538,52
1816,05,354,791290,24114,244,872061,036,13537,4682,083,13771,004,6343,01
2016,05,360,401418,85125,604,852248,266,10589,4390,023,12830,004,7047,41
181801116,05,338,801216,4492,475,601933,107,06499,7872,863,59716,004,8530,47
1216,05,342,191316,62100,415,592092,787,04540,4578,153,58776,004,8933,12
202001218,06,047,101822,78124,616,222896,167,84749,4098,683,991073,005,3736,97
1318,06,050,851960,77134,446,213116,187,83805,35105,073,981156,005,4239,92
1418,06,054,602097,00144,176,203333,007,81861,00111,503,971236,005,4642,80
1618,06,061,982362,57163,376,173755,397,78969,74123,773,961393,005,5448,65
2018,06,076,542871,47200,376,124860,427,721181,92146,623,931689,005,7060,08
2518,06,094,293466,21245,596,065494,047,631438,38172,683,912028,005,8974,02
3018,06,0111,544019,60288,576,006351,057,551698,16193,063,892332,006,0787,56
222201421,07,060,382814,36175,186,834470,158,601158,56138,624,381655,005,9147,40
1621,07,068,583175,44198,716,805045,378,581305,52153,344,361869,006,0253,83
252501624,08,078,404717,10258,437,767492,109,781942,09203,454,982775,006,7561,55
1824,08,087,725247,24288,827,738336,699,752157,78223,394,963089,006,8368,86
2024,08,096,965764,87318,767,719159,739,722370,01242,524,943395,006,9176,11
2224,08,0106,126270,32348,267,699961,309,692579,04260,524,933691,007,0083,31
2524,08,0119,717006,39391,727,6511125,529,642887,26287,144,914119,007,1193,97
2824,08,0133,127716,86434,257,6112243,849,593189,89311,984,904527,007,23104,50
3024,08,0141,968176,82462,117,5912964,669,563388,98327,824,894788,007,31111,44
3524,08,0163,719281,05530,117,5314682,739,473879,37366,134,875401,687,53128,51

Примечания. 1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. Плотность стали — 7,85 г/см3.

2. Радиусы закругления, указанные на рисунке 1 и в таблице 1, даны для построения калибра и на профиле не контролируются.

Условные обозначения к рисунку 1 и таблице 1:

b — ширина полки;

t — толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полок;

F — площадь поперечного сечения;

I — момент инерции;

x_{0} — расстояние от центра тяжести до наружной грани полки;

I_{xy} — центробежный момент инерции;

i — радиус инерции.

3. По точности прокатки уголки изготавливают:

А — высокой точности;

В — обычной точности.

4. Предельные отклонения по размерам уголков не должны превышать указанных в таблице 2.

Таблица 2

Номер уголкаПредельные отклонения, мм
по ширине полкипо толщине полки
до 6 включ.от 6,5 до 9 включ.свыше 9
ABABAB
От 2 до 4,5+/- 1,0+0,2
-0,3		+0,3
-0,4		----
« 5 » 9+/- 1,5+0,2
-0,4		+0,3
-0,5		+0,2
-0,5		+0,3
-0,6		+0,3
-0,5		+0,4
-0,6
« 10 » 15+/- 2,0--+0,3
-0,5		+0,4
-0,6		+0,3
-0,6		+0,4
-0,7
« 16 » 20+/- 3,0----+0,4
-0,7		+0,5
-0,8
« 22 » 25+/- 4,0----+0,4
-0,8		+0,5
-0,9

5. По согласованию изготовителя с потребителем допускается изготовление уголков со смещением предельных отклонений по толщине полки в пределах допускаемых отклонений соответствующей точности.

6. По согласованию с потребителем отклонения по толщине полки допускается заменять предельными отклонениями по массе в соответствии с таблицей 3.

Таблица 3

Номер уголкаПредельные отклонения по массе, %
I классII класс
От 2 до 7,5 включ.+3
-5		+3
-5
Свыше 7,5+/- 2,5

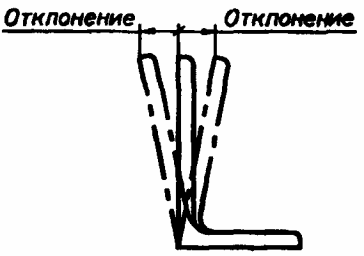

7. Отклонение от прямого угла при вершине не должно превышать 35'.

По согласованию изготовителя с потребителем отклонение от прямого угла при вершине не должно превышать:

1,0 мм — для уголков с шириной полки до 50 мм включительно;

2,0 мм — для уголков с шириной полки свыше 50 до 100 мм включительно;

3,0 мм — для уголков с шириной полки свыше 100 до 200 мм.

8. Притупление внешних углов (в том числе и угла при вершине) не контролируется.

По требованию потребителя притупление внешних углов (в том числе и угла при вершине) не должно превышать:

0,3 толщины полки — для уголков толщиной до 10 мм включительно;

3,0 мм — для уголков толщиной свыше 10 до 16 мм включительно;

5,0 мм — для уголков толщиной свыше 16 мм.

9. Уголки изготавливают длиной от 4 до 12 м:

мерной длины;

мерной длины с немерной в количестве не более 5% массы партии;

кратной мерной длины,

кратной мерной длины с немерной в количестве не более 5% массы партии;

немерной длины;

ограниченной длины в пределах немерной.

9.1. По согласованию изготовителя с потребителем уголки изготавливают мерной и кратной мерной длины с немерными длинами более 5% массы партии.

9.2. Допускается изготовление уголков длиной не менее 3 м и свыше 12 м.

10. Предельные отклонения по длине уголков мерной длины или кратной мерной не должны превышать:

+30 мм — при длине до 4 м включительно;

+50 мм — при длине свыше 4 до 6 м включительно;

+70 мм — при длине свыше 6 м.

По требованию потребителя для уголков длиной свыше 4 до 7 м предельные отклонения длины не должны превышать +40 мм, более 7 м — +5 мм на каждый следующий метр.

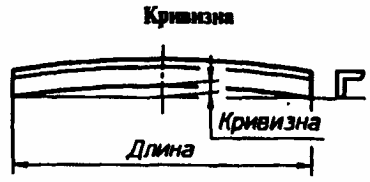

11. Кривизна уголков не должна превышать 0,4% длины.

По требованию потребителя изготавливают уголки, кривизна которых не превышает 0,2% длины. Для уголков от № 2 до 4,5 включительно кривизну проверяют на длине 1 м.

12. Размеры поперечного сечения уголков, притупление углов измеряют на расстоянии не менее 500 мм от торца штанги.

Приложение А (рекомендуемое)

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

ЧАСТЬ 1. УГОЛКИ РАВНОПОЛОЧНЫЕ. РАЗМЕРЫ (ИСО 657-1-89)

1. Область распространения

Эта часть ИСО 657 включает размеры горячекатаных равнополочных уголков.

2. Настоящий стандарт содержит условия данной части ИСО 657. По состоянию на время публикации данное издание являлось действующим.

Все стандарты пересматриваются, поэтому необходимо использовать стандарты наиболее позднего издания.

Страны-члены МЭК и ИСО должны обеспечиваться действующими международными стандартами.

ИСО 657-5-76. Горячекатаные стальные профили, часть 5. Равнополочные и неравнополочные уголки, предельные отклонения в метрической и дюймовой сериях.

3. Размеры

3.1 Предпочтительные размеры выделены полужирным шрифтом.

3.2. Радиусы внутреннего закругления даны для информации и приведены в таблице А.1.

Предисловие

Таблица А.1

РазмерМасса, кг/мS, см2ВеличиныРасстояние от центра тяжестиСправочные значения величин для осей
x — x = y — yu — uv — v
A, ммt, ммrroot, ммCx = Cy, смCu, смCv, смIx = Iy, см4rx = ry, смZx = Zy, см3Iu, см4ru, смIv, см4rv, смZv, см3
20 x 20 x 30,881,122033,50,5981,410,8460,3920,5900,2790,6180,7420,1650,3830,195
25 x 25 x 31,121,422533,50,7231,771,020,8030,7510,4521,270,9450,3340,4840,326
25 x 25 x 41,451,852543,50,7621,771,081,020,7410,5861,610,9310,4300,4820,399
30 x 30 x 31,361,7430350,8352,121,181,400,8990,6492,221,130,5850,5810,496
30 x 30 x 41,782,2730450,8782,121,241,800,8920,8502,851,120,7540,5770,607
35 x 35 x 42,092,6735451,002,471,422,951,051,184,681,321,230,6780,865
35 x 35 x 52,573,2835551,042,471,483,561,041,455,641,311,490,6751,01
40 x 40 x 31,842,3540361,072,831,523,451,211,185,451,521,440,7830,949
40 x 40 x 42,423,0840461,122,831,584,471,211,557,091,521,860,7771,17
40 x 40 x 52,973,7940561,162,831,645,431,201,918,601,512,260,7731,38
45 x 45 x 42,743,4945471,233,181,756,431,361,9710,21,712,680,8761,53
45 x 45 x 53,384,3045571,283,181,817,841,352,4312,41,703,260,8711,80
50 x 50 x 43,063,8950471,363,541,928,971,522,4614,21,913,730,9791,94
50 x 50 x 53,774,8050571,403,541,9911,01,513,0517,41,904,550,9732,29
50 x 50 x 64,475,6950671,453,542,0412,81,503,6120,31,895,340,9682,61
60 x 60 x 54,575,8260581,644,242,3219,41,824,4530,72,308,031,173,46
60 x 60 x 65,426,9160681,694,242,3922,81,825,2936,12,299,441,173,96
60 x 60 x 87,099,0360881,774,242,5029,21,806,8946,12,2612,21,164,86
65 x 65 x 65,917,5365691,804,602,5529,21,976,2146,32,4812,11,274,74
65 x 65 x 87,739,8565891,894,602,6737,51,958,1359,42,4615,61,265,84
70 x 70 x 66,388,1370691,934,952,7336,92,137,2758,52,6815,31,375,60
70 x 70 x 77,389,4070791,974,952,7942,32,128,4167,12,6717,51,366,28
75 x 75 x 66,858,7375692,055,302,9045,82,298,4172,72,8918,91,476,53
75 x 75 x 88,9911,475892,145,303,0259,12,2711,093,82,8624,51,468,09
80 x 80 x 67,349,35806102,175,663,0755,82,449,5788,53,0823,11,577,55
80 x 80 x 89,6312,3808102,265,663,1972,22,4312,61153,0629,91,569,37
80 x 80 x 1011,915,18010102,345,663,3087,52,4115,41393,0336,41,5511,0
90 x 90 x 79,6112,2907112,456,363,4792,52,7514,11473,4638,31,7711,0
90 x 90 x 810,913,9908112,506,363,531042,7416,11663,4543,11,7612,2
90 x 90 x 912,215,5909112,546,363,591162,7317,91843,4447,91,7613,3
90 x 90 x 1015,017,19010112,586,363,651272,7219,82013,4252,61,7514,4
100 x 100 x 812,215,51008122,747,073,871453,0619,92303,8559,91,9615,5
100 x 100 x 1015,019,210010122,827,073,991773,0424,62803,8373,01,9518,3
100 x 100 x 1217,822,710012122,907,074,112073,0229,13283,8085,71,9420,9
120 x 120 x 814,718,71208133,238,494,562553,6929,14054,651052,3723,1
120 x 120 x 1018,223,212010133,318,494,693133,6736,04974,631292,3627,5
120 x 120 x 1221,627,512012133,408,494,803683,6542,75844,601522,3531,6
125 x 125 x 815,319,51258133,358,844,742903,8531,74614,851202,4725,3
125 x 125 x 1019,024,212510133,448,844,863563,8439,35654,831462,4630,1
125 x 125 x 1222,628,712512133,528,844,984183,8146,66644,811722,4534,6
150 x 150 x 1023,029,315010164,0310,65,716244,6256,99905,822582,9745,1
150 x 150 x 1227,334,815012164,1210,65,837374,6067,711705,803032,9552,0
150 x 150 x 1533,843,015015164,2510,66,018984,5783,514305,763702,9361,6
180 x 180 x 1540,952,118015184,9812,77,0515905,5212225206,966533,5492,7
180 x 180 x 1848,661,918018185,1012,77,2218705,4914529606,927683,52106
200 x 200 x 1648,561,820016185,5214,17,8123406,1616237207,769603,94123
200 x 200 x 2059,976,320020185,6814,18,0428506,1119945307,7011703,92146
200 x 200 x 2471,190,620024185,8414,18,2633306,0623552807,6413803,90167
250 x 250 x 2810413325028187,2417,710,277007,6243312209,6131704,89309
250 x 250 x 3512816325035187,5047,710,692607,5452914709,4838604,87364

Примечания. 1. Страны-члены ИСО могут включать в национальные стандарты требуемые им размеры уголков.

Из приведенного в таблице сортамента на равнополочные уголки в национальный стандарт могут быть включены те размеры уголков, которые обеспечиваются на прокатных станах.

2. Площадь поперечного сечения вычисляют по формуле

S = [t(2A - t) + 0,2146(r_{root}^{2} - 2r_{toc}^{2})] \cdot \frac{1}{100} ,

где S — площадь поперечного сечения, см2;

t — толщина, мм;

r_{root} — радиус внутреннего закругления, мм;

r_{toc} — радиус закругления полок, мм;

А — ширина полки, мм.

3. При вычислении массы 1 м плотность стали принята 7,85 кг/дм3.

3.3. Радиус закругления полок не определен, но при необходимости может быть рассчитан.

4. Свойства профиля

Масса, площадь поперечного сечения и справочные значения величин равнополочных уголков приведены для информации в таблице А.1 и рассчитаны при условии, что радиус закругления полок имеет 1/2 значения радиуса внутреннего закругления.

5. Допуски

Допускаемые отклонения на размеры приведены в таблице Б.1 Приложения Б.

Приложение Б
(рекомендуемое)

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

Часть 5. Уголки равнополочные и неравнополочные
в метрической и дюймовой сериях. допуски
(ИСО 657-5-76)

1. Предмет стандарта и область применения

Настоящий международный стандарт регламентирует предельные отклонения размеров горячекатаных стальных равнополочных и неравнополочных уголков в метрической и дюймовой сериях. Размеры уголков в метрической серии должны соответствовать ИСО 657-1 и ИСО 657-2, в дюймовой — ИСО 657-3 и ИСО 657-4.

2. Предельные отклонения по ширине полки

Предельные отклонения по ширине полки должны соответствовать приведенным в таблице Б.1.

Таблица Б.1

Предельные отклонения по ширине

Метрическая серия, ммДюймовая серия, дюйм
Ширина полки <1>Предельные отклоненияШирина полки <1>Предельные отклонения
СвышеОт и до включ.СвышеОт и до включ.
-50+/- 1,0-2+/- 0,04
50100+/- 1,524+/- 0,06
100150+/- 2,046+/- 0,08
150200+/- 3,068+/- 0,12
<1> Для неравнополочных уголков как базовая берется ширина большей полки.

3. Предельные отклонения по толщине полки

Предельные отклонения по толщине равнополочных и неравнополочных уголков должны соответствовать приведенным в таблице Б.2.

Таблица Б.2

Предельные отклонения по толщине
Метрическая серия, ммДюймовая серия, дюймШирина полки <1>Предельные отклонения
Ширина полки <1>Предельные отклоненияСвышеОт и до включ.
СвышеОт и до включ.-50+/- 0,5-
2+/- 0,0250100+/- 0,82
4+/- 0,03100150+/- 1,04
6+/- 0,04150200+/- 1,26
8
+/- 0,05
<1> Для неравнополочных уголков как базовая берется ширина большей полки.

Примечание. Для уголков с длиной полки свыше 75 мм предельные отклонения по массе составляют +/- 2,5% на единицу длины и могут быть заменены предельными отклонениями по толщине. Масса единицы длины уголков приведена в Приложении А.

4. Предельные отклонения при порезке на длины

Предельные отклонения по длине при порезке на нормальные и точные длины равнополочных и неравнополочных уголков должны соответствовать приведенным в таблицах Б.3 и Б.4 соответственно.

Таблица Б.3

Предельные отклонения для нормальных длин

Метрическая серияДюймовая серия
ДлинаПредельные отклоненияДлинаПредельные отклонения
Все длины+/- 100 ммВсе длины+/- 4 дюйма

Таблица Б.4

Предельные отклонения для точных длин

Метрическая серияДюймовая серия
Длина, мПредельные отклонения, ммДлина, футПредельные отклонения, дюйм
СвышеОт и до включ.СвышеОт и до включ.
-12+75
0		-40+3
0
12-+10040-+4
0

5. Кривизна

5.1. Максимально допустимая кривизна для равнополочных и неравнополочных уголков должна соответствовать приведенной в таблице Б.5.

Таблица Б.5

Метрическая серия, ммДюймовая серия, дюйм
Ширина полки <1>КривизнаШирина полки <1>Кривизна
СвышеОт и до включ.СвышеОт и до включ.
501500,4% длины260,4% длины
1502000,25% длины680,25% длины
<1> Для неравнополочных уголков как базовая берется ширина большей полки.

5.2 Кривизна должна быть измерена, как показано на рисунке Б.1.

Предисловие

Рисунок Б.1

6. Неперпендикулярность (непараллельность, отклонение от прямого угла)

6.1. Полки должны быть перпендикулярными относительно друг друга в пределах отклонений концов согласно таблице Б.6.

Таблица Б.6

Отклонение от прямого угла

Метрическая серия, ммДюймовая серия, дюйм
Ширина полки <1>ОтклонениеШирина полки <1>Отклонение
СвышеОт и до включ.СвышеОт и до включ.
-501,0-20,04
501002,0240,08
1002003,0480,12
<1> Для неравнополочных уголков как базовая берется ширина большей полки.

6.2. Отклонение от прямого угла измеряется на концах полок уголков (рисунок Б.2).

Предисловие

Рисунок Б.2

7. Предельные отклонения по массе

Имеющиеся предельные отклонения по массе на единицу длины являются контрольными предельными отклонениями и предварительно должны быть включены в соответствующие национальные стандарты.
