ГОСТ 8320.7-83. Межгосударственный стандарт. Профили периодические поперечно-винтовой прокатки для тракторов. Сортамент

Государственный комитет СССР по стандартам · № ГОСТ 8320.7-83Действующий акт

(введен в действие Постановлением Госстандарта СССР от 20.04.1983 № 1975)

(ред. от 22.12.1988)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Документ введен в действие с 01.01.1985. Взамен ГОСТ 8320.7-73.

Введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 20 апреля 1983 г. № 1975

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ДЛЯ ТРАКТОРОВ

СОРТАМЕНТ

Periodic sections produced
by cross-helical rolling for tractors. Dimensions

ГОСТ 8320.7-83

Группа В22

ОКП 09 4400

Взамен
ГОСТ 8320.7-73

Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 г. № 1975 дата введения установлена

1 января 1985 года

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)

Издание с Изменением № 1, утвержденным в декабре 1988 г. (ИУС 4-89)

1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для тракторов, изготовляемые поперечно-винтовой прокаткой.

2. Размеры профилей и предельные отклонения по ним должны соответствовать указанным на черт. 1 - 5.

рис. 1

Черт. 1

рис. 2

Черт. 2

рис. 3

Черт. 3

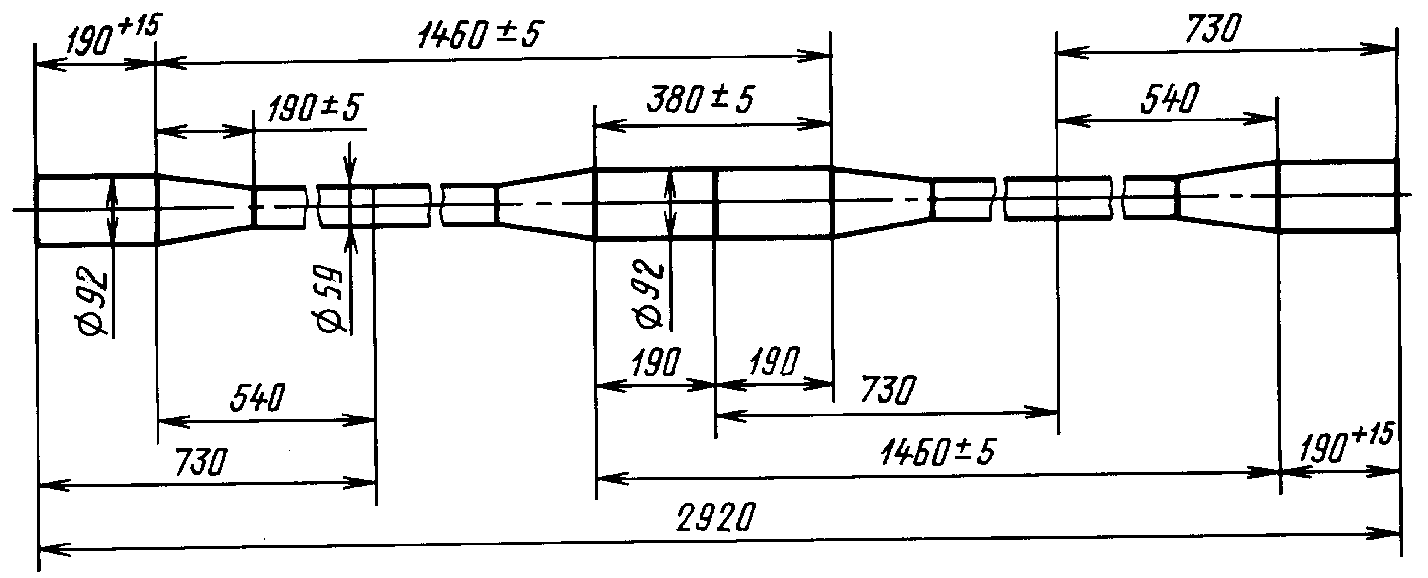

рис. 4

Черт. 4

рис. 5

Черт. 5

(Измененная редакция, Изм. № 1).

3. Предельные отклонения диаметров профилей не должны превышать формула мм.

4. Длина профиля № 1 для полуоси не должна превышать двух периодов. По требованию потребителя длина профиля не должна превышать одного периода.

5. Масса одного периода профиля № 1 для полуоси — 57 кг.

6. Длина профиля № 2 для оси колеса не должна превышать трех периодов.

7. Масса одного периода профиля № 2 для оси колеса — 48,20 кг.

8. Длина профилей № 3 и № 4 для подвески тракторов не должна превышать четырех периодов.

9. Масса одного периода профиля № 3 для подвески трактора — 26,8 кг, профиля № 4 — 24,7 кг.

(Измененная редакция, Изм. № 1).

10. Длина профиля № 5 для распределительного вала трактора не должна превышать двух периодов. По требованию потребителя длина профиля не должна превышать одного периода.

11. Масса одного периода профиля № 5 для распределительного вала трактора — 27,0 кг.
