ГОСТ 8320.7-83. Профили периодические поперечно-винтовой прокатки для тракторов. Сортамент

Государственный комитет СССР по стандартам · № ГОСТ 8320.7-83Действующий акт

(утв. Постановлением Госстандарта СССР от 20.04.1983 № 1975)

Утвержден и введен в действие

Постановлением Госстандарта СССР от 20 апреля 1983 г. № 1975

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ДЛЯ ТРАКТОРОВ

СОРТАМЕНТ

Periodic sections produced by cross-helical rolling for tractors.

Dimensions

ГОСТ 8320.7-83

Группа В22

ОКП 09 4400

Взамен ГОСТ 8320.7-73

Срок действия

с 1 января 1985 года
до 1 января 1990 года

1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для тракторов, изготовляемые поперечно-винтовой прокаткой.

2. Размеры профилей и предельные отклонения по ним должны соответствовать указанным на черт. 1 - 5.

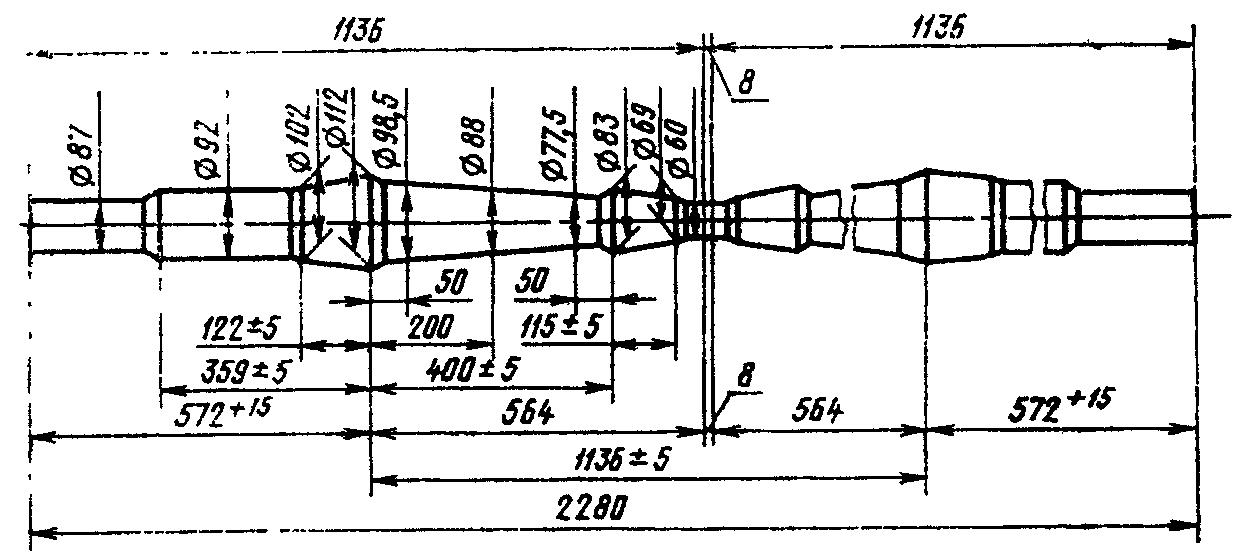

рис. 1

Черт. 1

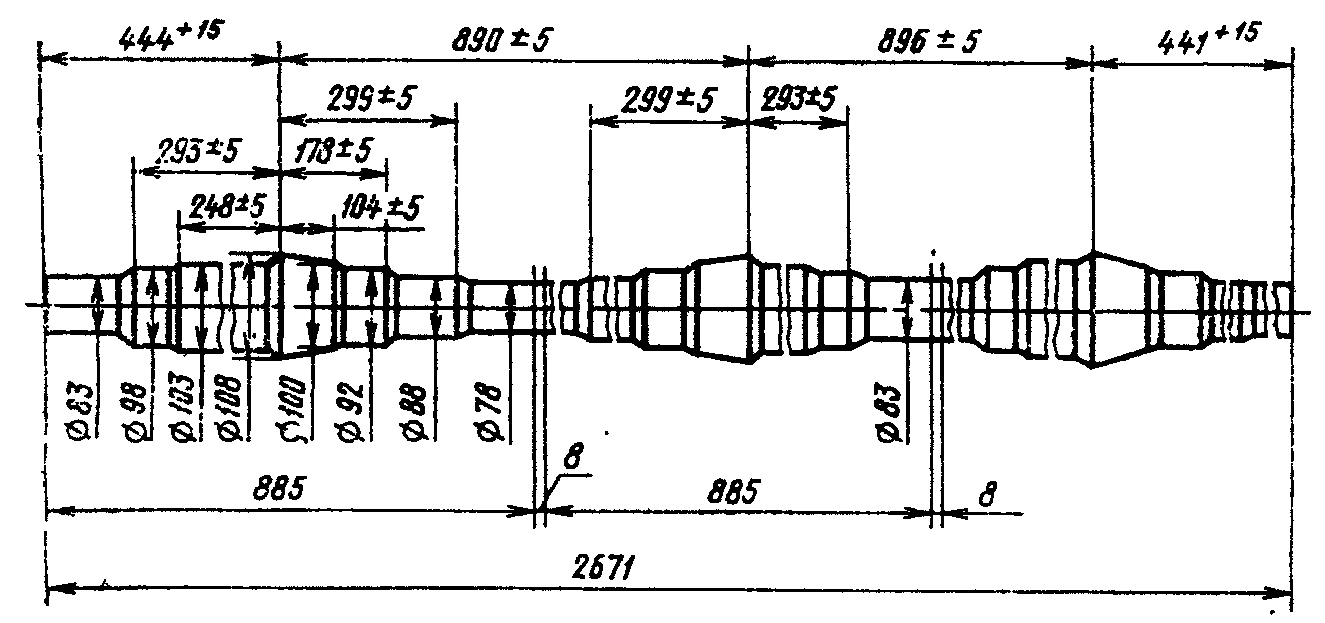

рис. 2

Черт. 2

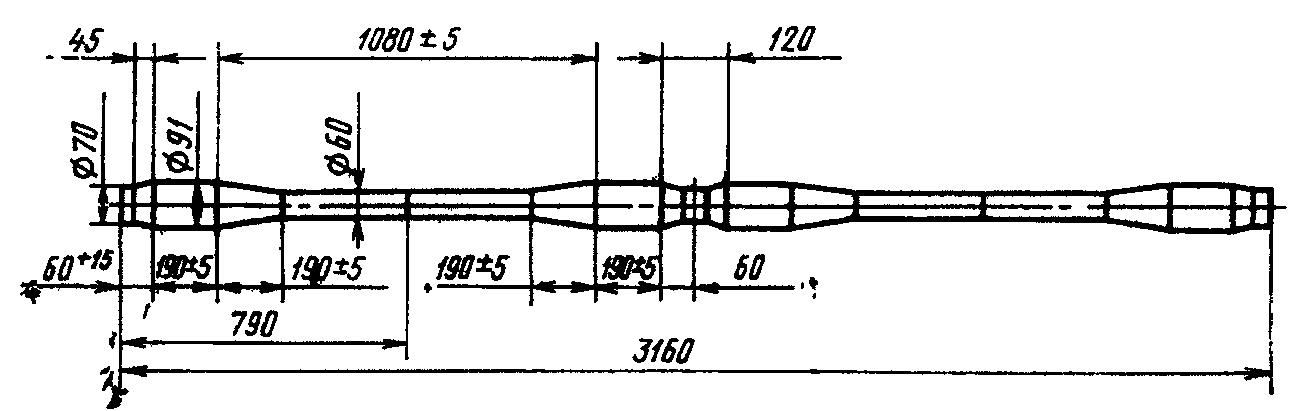

рис. 3

Черт. 3

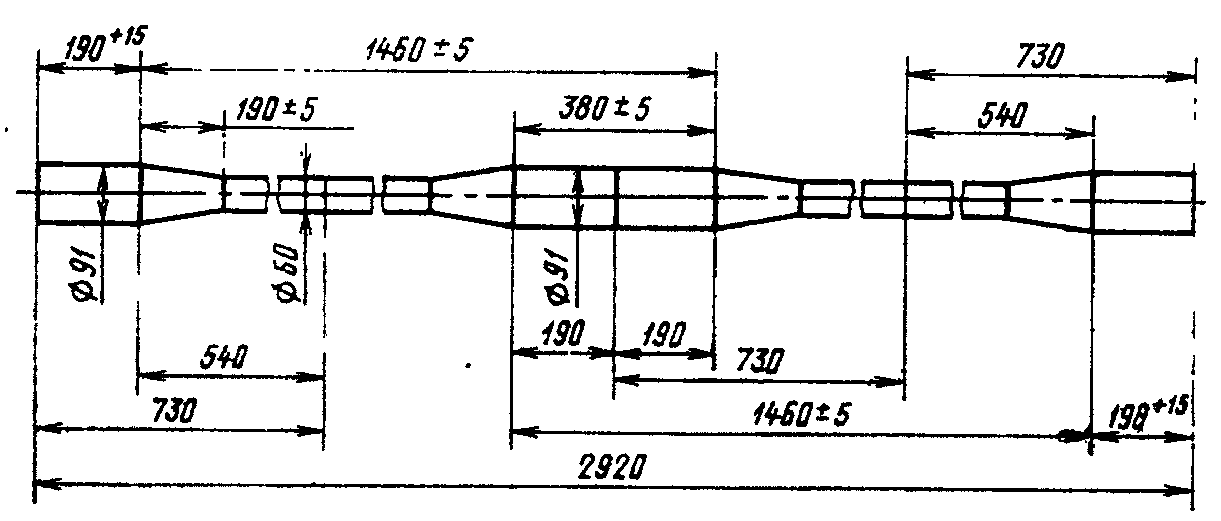

рис. 4

Черт. 4

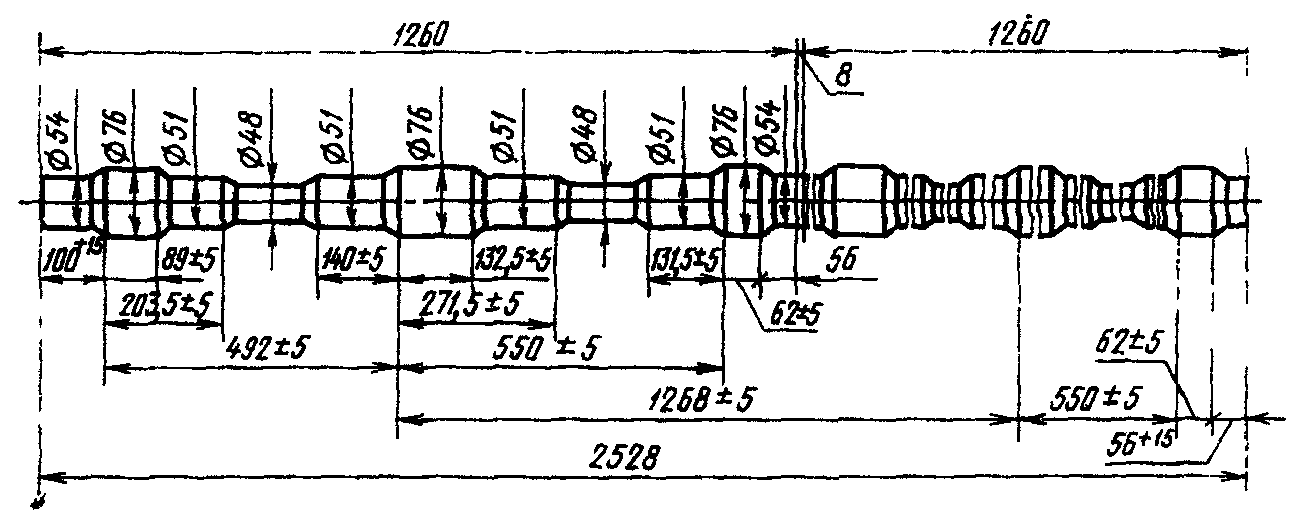

рис. 5

Черт. 5

3. Предельные отклонения диаметров профилей не должны превышать формула мм.

4. Длина профиля № 1 для полуоси не должна превышать двух периодов. По требованию потребителя длина профиля не должна превышать одного периода.

5. Масса одного периода профиля № 1 для полуоси — 57 кг.

6. Длина профиля № 2 для оси колеса не должна превышать трех периодов.

7. Масса одного периода профиля № 2 для оси колеса — 48,20 кг.

8. Длина профилей № 3 и № 4 для подвески тракторов не должна превышать четырех периодов.

9. Масса одного периода профиля № 3 для подвески трактора — 26,8 кг, профиля № 4 — 24,8 кг.

10. Длина профиля № 5 для распределительного вала трактора не должна превышать двух периодов. По требованию потребителя длина профиля не должна превышать одного периода.

11. Масса одного периода профиля № 5 для распределительного вала трактора — 27,0 кг.
