ГОСТ 8320.4-83. Государственный стандарт Союза ССР. Профили периодические поперечно-винтовой прокатки семиступенчатые для валов электродвигателей. Сортамент

Государственный комитет СССР по стандартам · № ГОСТ 8320.4-83Действующий акт

(введен в действие Постановлением Госстандарта СССР от 20.04.1983 № 1975)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 01.01.1990. Документ введен в действие с 01.01.1982. Взамен ГОСТ 8320.4-73.

Введен в действие
Постановлением Госстандарта СССР

от 20 апреля 1983 г. № 1975

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ СЕМИСТУПЕНЧАТЫЕ ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ

СОРТАМЕНТ

Periodic heptastep sections produced by cross-helical rolling for electric motor shafts. Dimensions

ГОСТ 8320.4-83

Группа В22

ОКП 09 4400

Взамен ГОСТ 8320.4-73

Срок действия с 1 января 1985 года до 1 января 1990 года

1. Настоящий стандарт распространяется на горячекатаные круглые периодические семиступенчатые профили для валов электродвигателей, изготовляемые поперечно-винтовой прокаткой.

2. Размеры, предельные отклонения по ним для профилей № 1 и 2 должны соответствовать указанным на черт. 1 и в таблице, для профиля № 3 — на черт. 2.

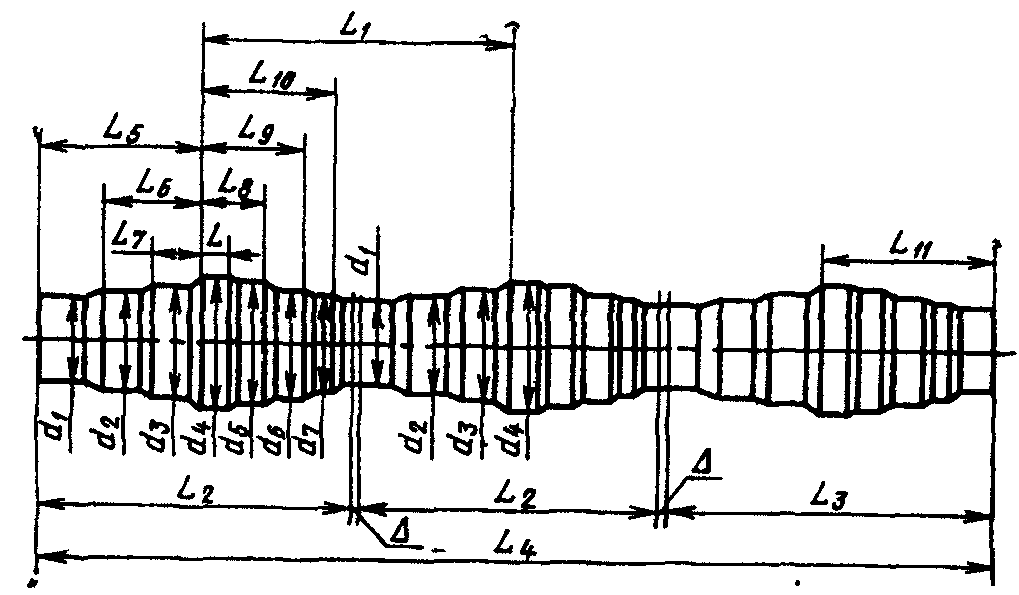

рис. 1

Черт. 1

Размеры, мм

Номер профиляLL1L2L3L4L5L6L7
Номин.Пред. откл.Номин.Пред. откл.Номин.Номин.Номин.Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.
136+/- 5872+/- 586310332777267+15155+/- 585+/- 5
2369129031075289926715585

Продолжение

Размеры, мм

Номер профиляL8L9L10L11d1d2d3
Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.
1293+/- 5513+/- 5571+/- 5766+1556+1,0
-1,5		61+1,0
-1,5		78+1,0
-1,5
2333553611808

Продолжение

Размеры, мм

Номер профиляd4d5d6d7Припуск на резку \DeltaЧисло периодов nМасса одного периода, кг
Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.
195+1,0
-1,5		91+1,0
-1,5		81+1,0
-1,5		71+1,0
-1,5		9334,30
37,60
236,30
39,70

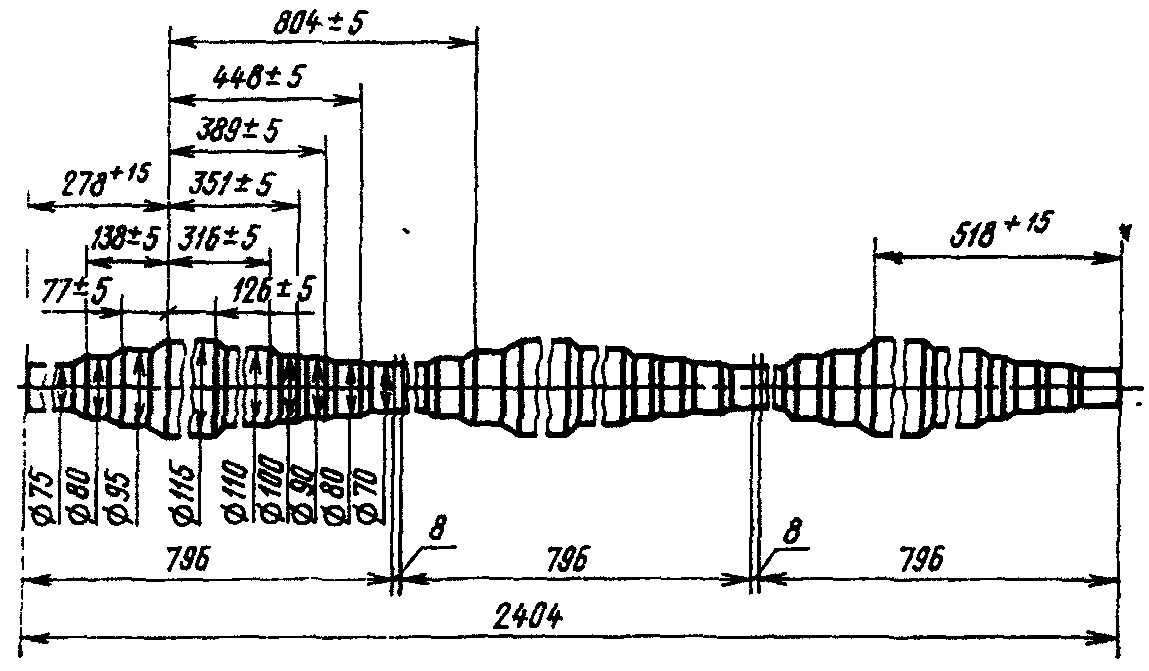

рис. 2

Черт. 2

3. Предельные отклонения диаметров профиля № 3 не должны превышать формула мм.

4. Масса одного периода профиля № 3 — 45,8 кг.
