(введен в действие Постановлением Госстандарта СССР от 20.04.1983 № 1974)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ.
Документ введен в действие с 01.01.1985.
Взамен ГОСТ 8320.3-73.
Введен в действие
Постановлением Госстандарта СССР
от 20 апреля 1983 г. № 1974
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ
ПЯТИСТУПЕНЧАТЫЕ ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ
СОРТАМЕНТ
Periodic pentastep sections produced
by cross-helical rolling for electric motor shafts.
Dimensions
ГОСТ 8320.3-83
Группа В22
ОКП 09 4400
Взамен ГОСТ 8320.3-73
Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 г. № 1974 дата введения установлена
с 1 января 1985 года
Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)
1. Настоящий стандарт распространяется на горячекатаные круглые периодические пятиступенчатые профили для валов электродвигателей, изготовляемые поперечно-винтовой прокаткой.
2. Размеры, предельные отклонения по ним для профилей № 1 — 4 должны соответствовать указанным на черт. 1 и в табл. 1, для профилей № 5 — 12 — на черт. 2 и табл. 2, для профилей № 13, 14 — на черт. 3 и табл. 3.

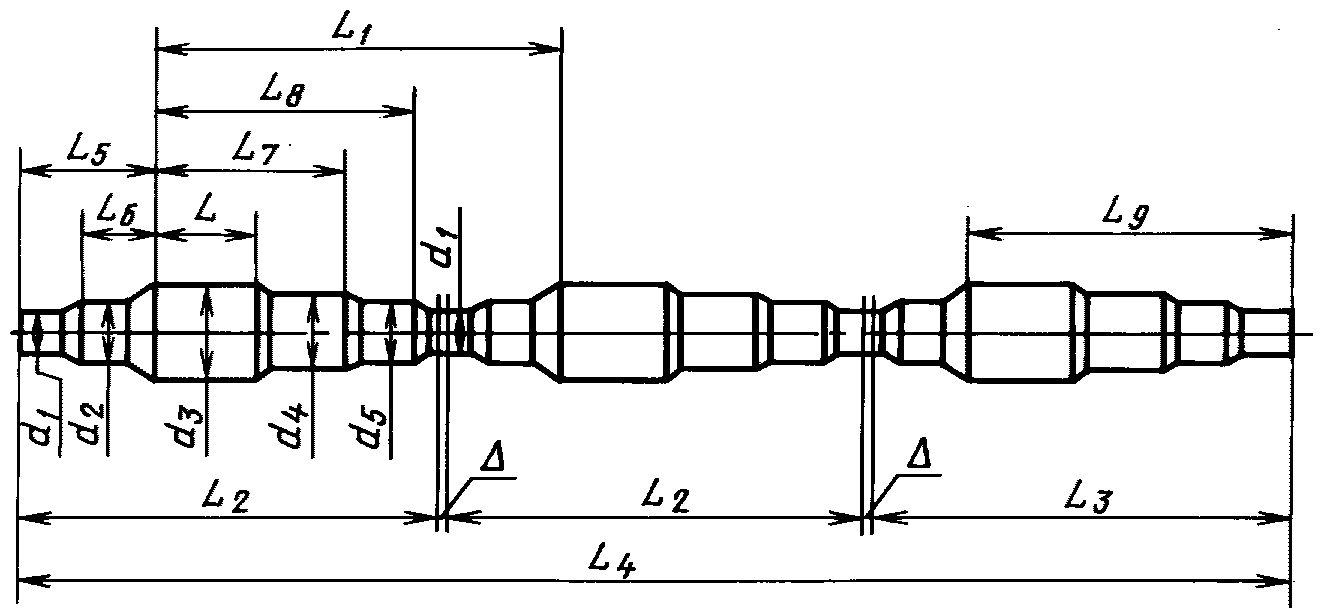

Черт. 1
Таблица 1
Размеры, мм
| Номер профиля | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Номин. | Номин. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. |
| 1 | 166 | +/- 5 | 992 | +/- 5 | 983 | 1153 | 3137 | 216 | +15 | 74 | +/- 5 | 466 | +/- 5 |
| 2 | 166 | 1047 | 1038 | 1208 | 3302 | 216 | 74 | 521 |
| 3 | 192 | 1111 | 1107 | 1308 | 2424 | 225 | 80 | 527 |
| 4 | 192 | 1161 | 1157 | 1358 | 2524 | 225 | 80 | 577 |
Продолжение табл. 1
Размеры, мм
| Номер профиля | L8 | L9 | d1 | d2 | d3 | d4 | d5 | Припуск на резку \Delta | Число периодов n | Масса одного периода, кг |
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. |
| 1 | 736 | +/-5 | 939 | +15 | 71 | +1,0
-1,5 | 76 | +1,0
-1,5 | 100 | +1,0
-1,5 | 91 | +1,0
-1,5 | 86 | +1,0
-1,5 | 9 | 3 | 47,00
52,50 |
| 2 | 791 | 992 | 71 | 76 | 100 | 91 | 86 | 9 | 3 | 50,00
55,30 |
| 3 | 847 | 1088 | 81 | 91 | 115 | 106 | 101 | 9 | 2 | 72,10
80,50 |
| 4 | 897 | 1138 | 81 | 91 | 115 | 106 | 101 | 9 | 2 | 75,60
84,00 |

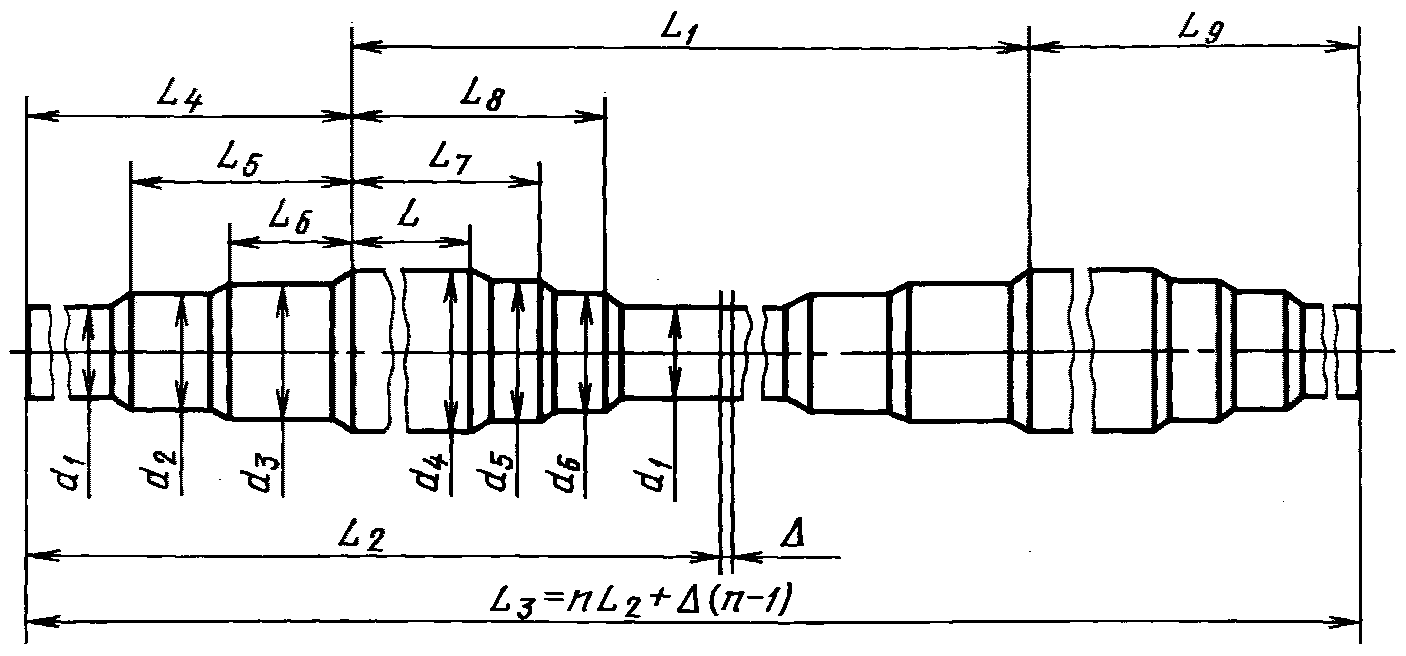

Черт. 2
Таблица 2
Размеры, мм
| Номер профиля | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 |
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Номин. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. |
| 5 | 386 | +/- 5 | 967 | +/- 5 | 957 | 1924 | 347 | +15 | 207 | +/- 5 | 112 | +/- 5 | 475 | +/- 5 | 565,5 | +/- 5 |
| 6 | 326 | 907 | 897 | 1804 | 347 | 207 | 112 | 415 | 505,5 |
| 7 | 310 | 835 | 825 | 2495 | 319 | 179 | 105 | 368 | 452 |
| 8 | 233 | 758 | 748 | 2264 | 319 | 179 | 105 | 291 | 375 |
| 9 | 40 | 939 | 933 | 2811 | 639 | 371 | 278 | 144 | 260 |
| 10 | 40 | 864 | 858 | 2586 | 564 | 296 | 203 | 144 | 260 |
| 11 | 40 | 1122 | 1116 | 3360 | 441 | 224 | 108 | 314 | 407 |
| 12 | 30 | 708 | 700 | 3532 | 458 | 235 | 160 | 120 | 215 |
Продолжение табл. 2
Размеры, мм
| Номер профиля | L9 | d1 | d2 | d3 | d4 | d5 | d6 | Припуск на резку \Delta | Число периодов n | Масса одного периода, кг |
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. |
| 5 | 610 | +15 | 90 | +1,0
-1,5 | 105 | +1,0
-1,5 | 115 | +1,0
-1,5 | 130 | +1,0
-1,5 | 110 | +1,0
-1,5 | 105 | +1,0
-1,5 | 10 | 2 | 79,80 |
| 6 | 550 | 90 | 105 | 115 | 130 | 110 | 105 | 10 | 2 | 73,50 |
| 7 | 506 | 73 | 78 | 88 | 100 | 85 | 78 | 10 | 3 | 40,00 |
| 8 | 429 | 73 | 78 | 88 | 100 | 85 | 78 | 10 | 3 | 35,20 |
| 9 | 294 | 76 | 85 | 92 | 98 | 92 | 86 | 6 | 3 | 42,80 |
| 10 | 294 | 75 | 85 | 92 | 98 | 92 | 86 | 6 | 3 | 38,60 |
| 11 | 675 | 75 | 86 | 92 | 98 | 92 | 85 | 6 | 3 | 48,70 |
| 12 | 242 | 55 | 65 | 70 | 77 | 67 | 62 | 8 | 5 | 14,80 |

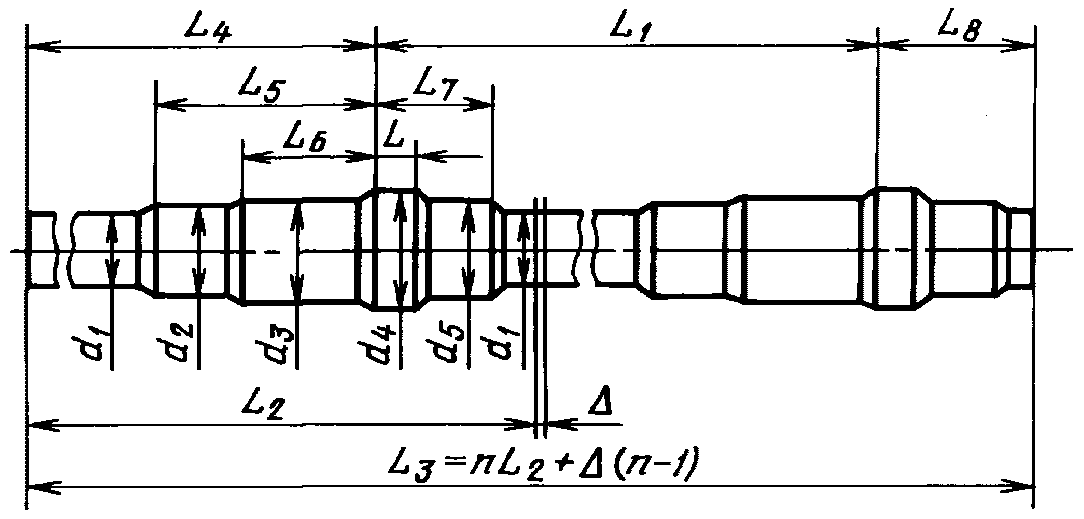

Черт. 3
Таблица 3
Размеры, мм
| Номер профиля | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Номин. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. |
| 13 | 30 | +/- 5 | 596 | +/- 5 | 588 | 2972 | 455 | +/- 5 | 232 | +/- 5 | 150 | +/- 5 | 105 | +/- 5 |
| 14 | 86 | 1334 | 1328 | 2662 | 916 | 690 | 600 | 310 |
Продолжение табл. 3
Размеры, мм
| Номер профиля | L8 | d1 | d2 | d3 | d4 | d5 | Припуск на разрезку \Delta | Число перио дов n | Масса одного периода, кг |
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. |
| 13 | 133 | +/- 5 | 55 | +1,0
-1,5 | 65 | +1,0
-1,5 | 70 | +1,0
-1,5 | 77 | +1,0
-1,5 | 65 | +1,0
-1,5 | 8 | 5 | 17,7 |
| 14 | 412 | 90 | 95 | 104 | 110 | 92 | 6 | 2 | 80,5 |
