ГОСТ 8320.2-83. Государственный стандарт Союза ССР. Профили периодические поперечно-винтовой прокатки четырехступенчатые для валов электродвигателей. Сортамент

(введен в действие Постановлением Госстандарта СССР от 20.04.1983 № 1974)

от 20 апреля 1983 г. № 1974

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ЧЕТЫРЕХСТУПЕНЧАТЫЕ ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ

СОРТАМЕНТ

Periodic quadristep sections produced by cross-helical rolling for electric motor shafts. Dimensions

Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 г. № 1974 срок действия установлен с 01.01.1985 до 01.01.1990.

1. Настоящий стандарт распространяется на горячекатаные круглые периодические четырехступенчатые профили для валов электродвигателей, изготовляемые поперечно-винтовой прокаткой.

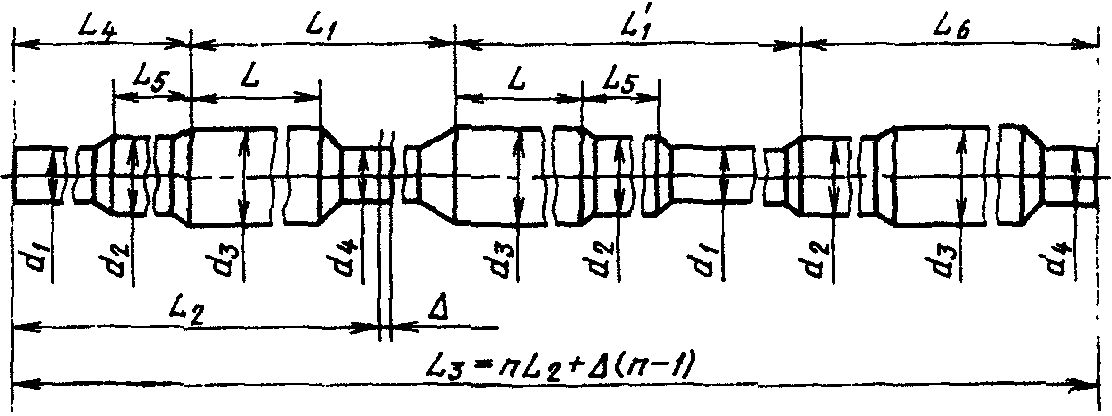

2. Размеры, предельные отклонения по ним должны соответствовать указанным на чертеже и в таблице.

                                                            Размеры, мм

Номер профиля	L		L 1		L' 1		L 2	L 3	L 4		L 5
	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Номин.	Номин.	Пред. откл.	Номин.	Пред. откл.
1	435	+/- 5	657	+/- 5	1043	+/- 5	844	2544	301	+15	147	+/- 5
2	364		560		972		760	2292
3	380		616		990		795	2401

Продолжение

Размеры, мм

Номер профиля	L 6		d 1		d 2		d 3		d 4		Припуск на резку	Число периодов n	Масса одного периода, кг
	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Дельта
1	543	+15	60	+1,0 -1,5	80	+1,0 -1,5	90	+1,0 -1,5	66	+1,0 -1,5	6	3	34,80
2	459		60		80		90		66		6	3	30,80
3	494		60		80		90		66		6	3	32,00

---
