ГОСТ 8320.12-83. Профили периодические поперечно-винтовой прокатки для осей вагонов узкой колеи. Сортамент

Государственный комитет СССР по стандартам · № ГОСТ 8320.12-83Действующий акт

(утв. Постановлением Госстандарта СССР от 20.04.1983 № 1977)

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 20 апреля 1983 г. № 1977

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ДЛЯ ОСЕЙ ВАГОНОВ УЗКОЙ КОЛЕИ

СОРТАМЕНТ

Periodic sections produced by cross-helical rolling for axles of narrow gauge railway cars. Dimensions

ГОСТ 8320.12-83

Группа В22

ОКП 09 4400

Взамен ГОСТ 8320.12-73

Срок действия
с 1 января 1985 года
до 1 января 1990 года

1. Настоящий стандарт распространяется на горячекатаные круглые, периодические профили для осей вагонов узкой колеи, изготовляемые поперечно-винтовой прокаткой.

2. Размеры, предельные отклонения по ним должны соответствовать указанным на черт. 1 и 2.

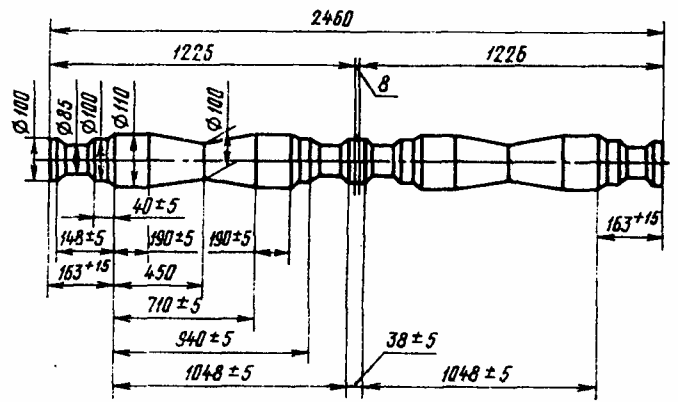

рис. 1

Черт. 1

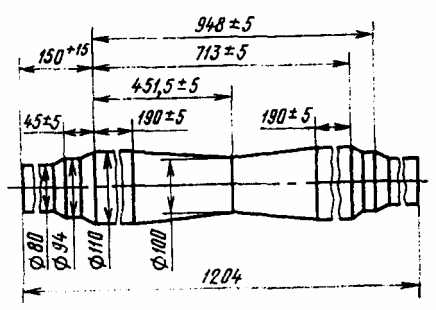

рис. 2

Черт. 2

3. Предельные отклонения диаметров не должны превышать формула мм.

4. Масса одного периода профиля № 1 — 81,5 кг, № 2 — 75,8 кг.

5. Длина профилей не должна превышать двух периодов.
