ГОСТ 8320.10-83. Профили периодические поперечно-винтовой прокатки для дорожных машин

Государственный комитет СССР по стандартам · № ГОСТ 8320.10-83Действующий акт

(утв. Постановлением Госстандарта СССР от 20.04.1983 № 1976)

Утвержден
Постановлением Госстандарта СССР
от 20 апреля 1983 г. № 1976

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ДЛЯ ДОРОЖНЫХ МАШИН

СОРТАМЕНТ

Periodic sections produced by cross-helical rolling for road machines. Dimensions

ГОСТ 8320.10-83

Группа В22

ОКП 09 4400

Взамен ГОСТ 8320.10-73

Срок введения в действие
с 1 января 1985 года
до 1 января 1990 года

1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для экскаваторов, изготовляемые поперечно-винтовой прокаткой.

2. Размеры профилей и предельные отклонения по ним должны соответствовать указанным на черт. 1 - 4.

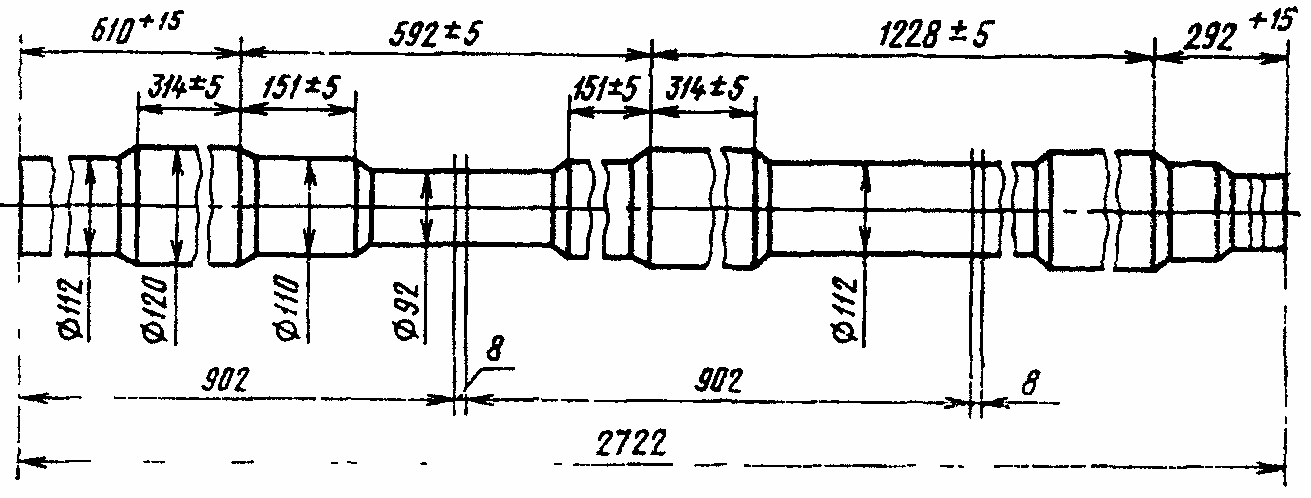

рис. 1

Черт. 1

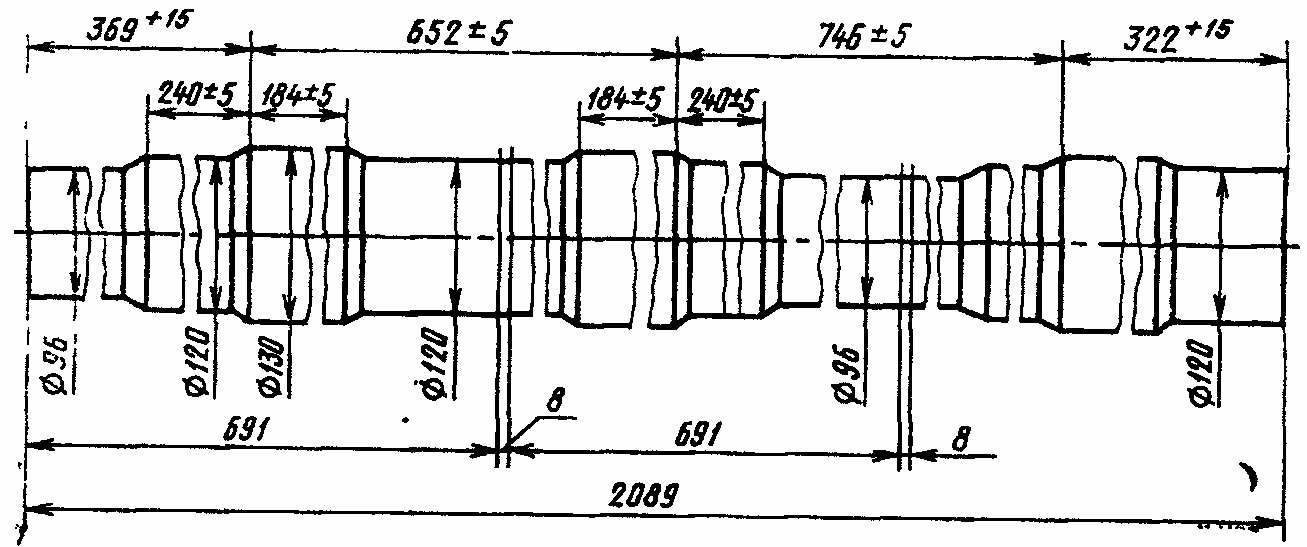

рис. 2

Черт. 2

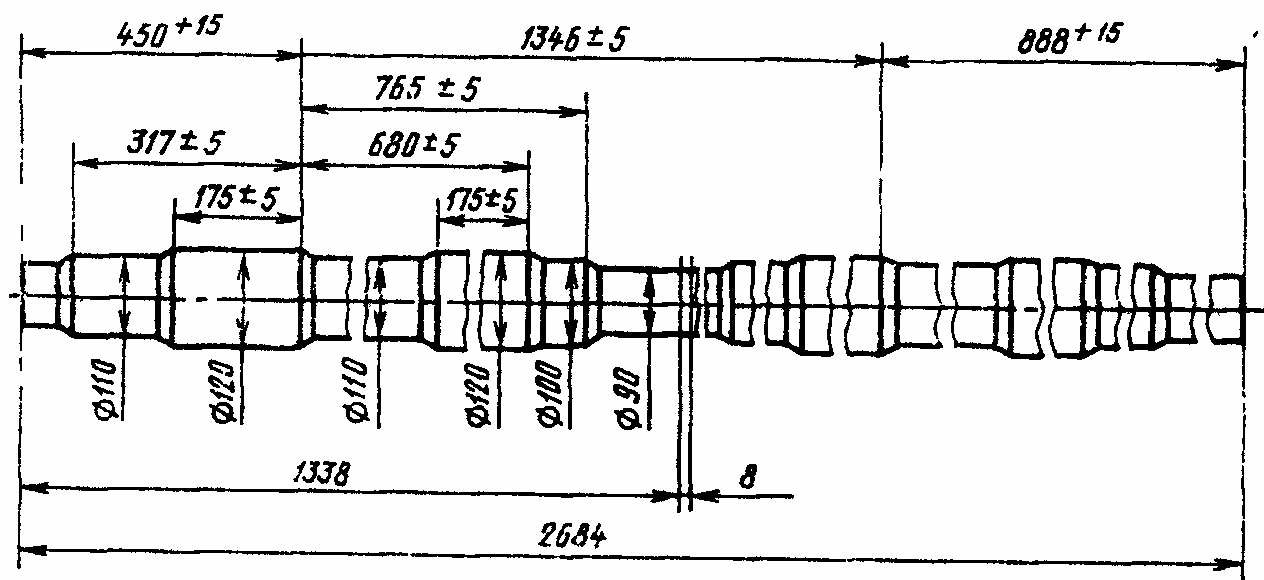

рис. 3

Черт. 3

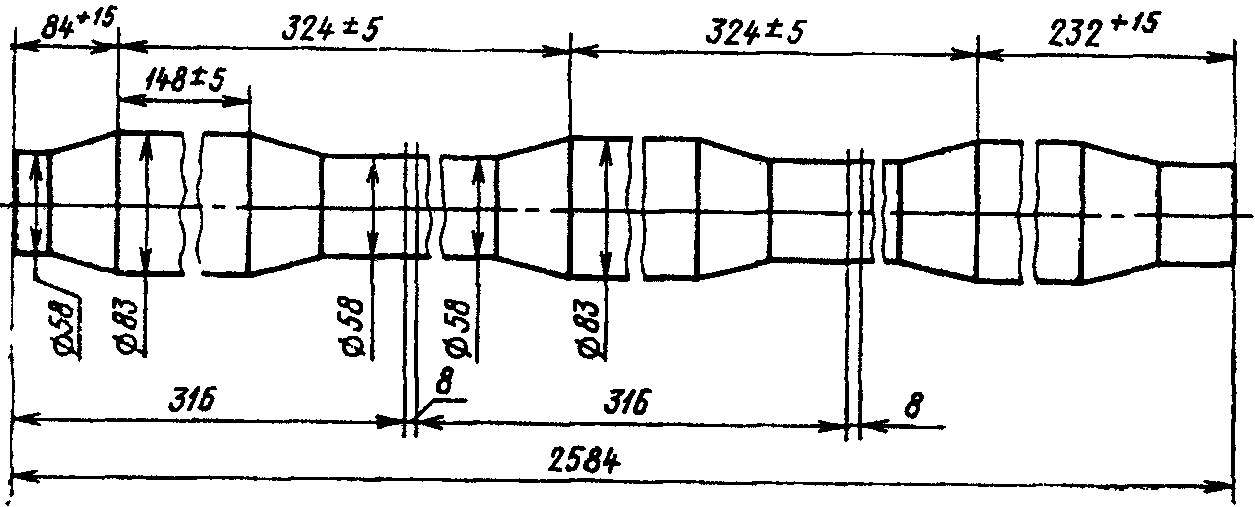

рис. 4

Черт. 4

3. Предельные отклонения диаметров профилей не должны превышать формула мм.

4. Масса одного периода профиля № 1 — 70,7 кг, профиля № 2 — 62,00 кг, профиля № 3 — 99,50 кг, профиля № 4 — 10,50 кг.

5. Длина профилей № 1 и 2 не должна превышать трех периодов, профиля № 3 — двух периодов, профиля № 4 — восьми периодов.
