ГОСТ 8320.1-83. Государственный стандарт Союза ССР. Профили периодические поперечно-винтовой прокатки трехступенчатые для валов электродвигателей. Сортамент
(утв. Постановлением Госстандарта СССР от 20.04.1983 № 1974)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 01.01.1990. Документ введен в действие с 01.01.1985. Взамен ГОСТ 8320.1-73.
от 20 апреля 1983 г. № 1974
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ТРЕХСТУПЕНЧАТЫЕ ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ
Periodic three-step sections produced by cross-helical rolling for electric motor shafts. Dimensions
до 1 января 1990 года
1. Настоящий стандарт распространяется на горячекатаные круглые периодические трехступенчатые профили для валов электродвигателей, изготовляемые поперечно-винтовой прокаткой.

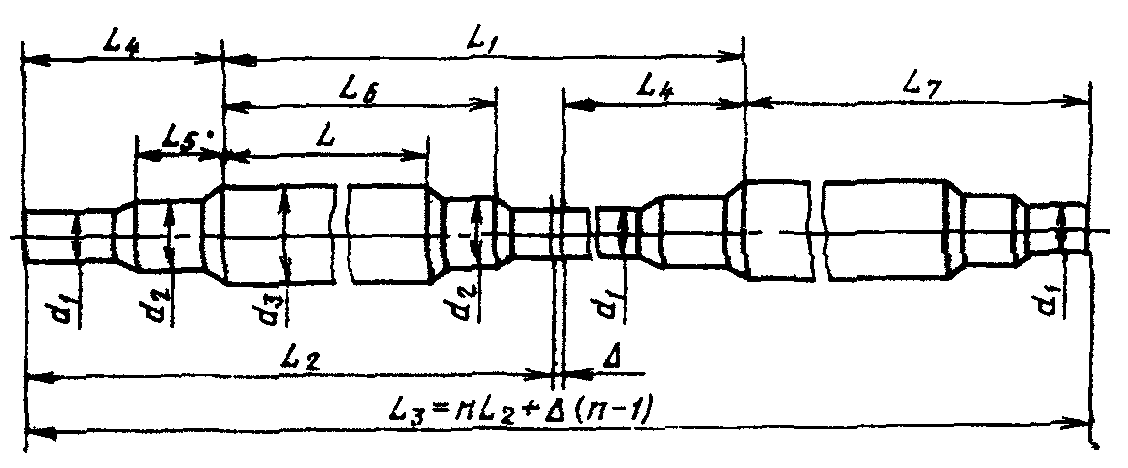

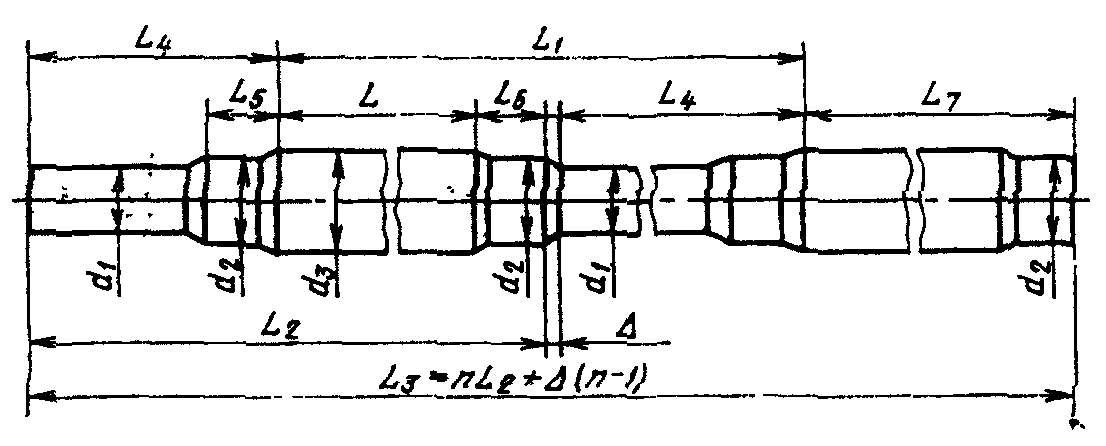

2. Размеры, предельные отклонения по ним для профилей № 1 — 4 должны соответствовать указанным на черт. 1 и в табл. 1, для профилей № 5, 6 — на черт. 2 и табл. 2.
| Номер профиля | L | L1 | L2 | L3 | L4 | L5 | L6 | |||||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Номин. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | |
| 5 | 381 | +/- 5 | 592 | +/- 5 | 586 | 2954 | 169,5 | +15 | 59,5 | +/- 5 | 42 | +/- 5 |
| 6 | 420 | 632 | 626 | 2522 | ||||||||
