ГОСТ 8319.4-75. Межгосударственный стандарт. Профили стальные горячекатаные периодические продольной прокатки для передней оси автобусов ПАЗ-672 и ПАЗ-3205. Сортамент
(введен в действие Постановлением Госстандарта СССР от 29.12.1975 № 4063)
(ред. от 19.12.1986)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1977.
от 29 декабря 1975 г. № 4063
ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
ПЕРИОДИЧЕСКИЕ ПРОДОЛЬНОЙ ПРОКАТКИ
ДЛЯ ПЕРЕДНЕЙ ОСИ АВТОБУСОВ ПАЗ-672 и ПАЗ-3205
Hot-rolled steel periodical lengthwise-rolled sections
for front axle of ПАЗ-672 and ПАЗ-3205 bus. Dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 г. № 4063 дата введения установлена
Ограничение срока действия снято Постановлением Госстандарта от 20.05.91 № 709
Издание с Изменением № 1, утвержденным в декабре 1986 г. (ИУС 3-87).
1. Настоящий стандарт распространяется на стальной горячекатаный периодический профиль для передней оси автобуса ПАЗ-672 с последующей горячей обработкой давлением.
2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

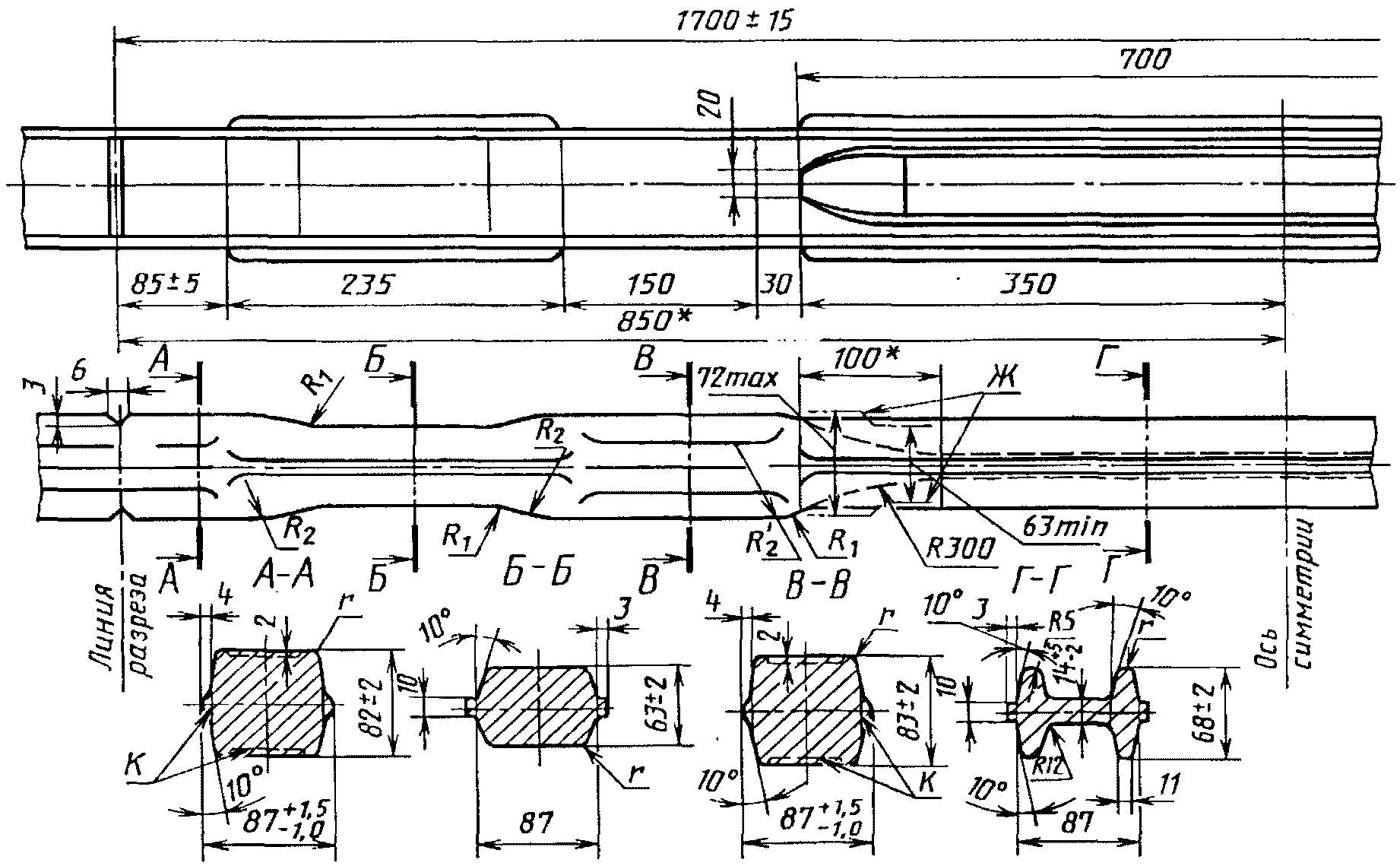

3. Размеры и предельные отклонения по ним, смещение контуров, число периодов и масса одного периода должны соответствовать на чертеже и в таблице.
| R1 | R2 | Смещение контура, мм | Число периодов, шт. | Масса одного периода, кг | |
| продольное | поперечное | ||||
| мм | не более | ||||
| 150 — 200 | 50 — 75 | 10 | 1,5 | 4 | 66,0 |
Пример условного обозначения профиля для передней оси автобуса ПАЗ-672 из стали марки 35Х:
\text{ПрофильдляавтоосиПАЗ} - 672 \frac{\text{ГОСТ }8319.4 - 75}{35\text{Х ГОСТ }8319.0 - 75}
(Измененная редакция, Изм. № 1).
4. Допускается выполнение сечений по контуру К.
5. Допускается выполнение профиля по контуру Ж.
6. Заусенцы на торцах профиля не допускаются.
