ГОСТ 8319.4-75. Профили стальные горячекатаные периодические продольной прокатки. Профиль для передней оси автобуса ПАЗ-672. Сортамент

(утв. Постановлением Госстандарта СССР от 29.12.1975 № 4063)

от 29 декабря 1975 г. № 4063

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ ПЕРИОДИЧЕСКИЕ ПРОДОЛЬНОЙ ПРОКАТКИ. ПРОФИЛЬ ДЛЯ ПЕРЕДНЕЙ ОСИ АВТОБУСА ПАЗ-672

СОРТАМЕНТ

Hot-rolled steel periodical lengthwise-rolled profiles. Front axle section for ПАЗ-672 bus. Dimensions

ГОСТ 8319.4-75

Разработан:

Украинским научно-исследовательским институтом металлов (УкрНИИмет):

Директор института И.С. Тришевский;

Руководители темы: Е.Н. Изотов, В.Н. Тригубчук, И.С. Гринь;

Ответственный исполнитель В.Н. Тригубчук);

Днепропетровским металлургическим заводом им. Петровского:

Гл. инженер завода В.И. Деревянко;

Руководители темы: Г.М. Кацнельсон, А.В. Маякин;

Ответственный исполнитель В.С. Махнин.

Внесен Министерством черной металлургии СССР.

Зам. министра А.Ф. Борисов.

Подготовлен к утверждению Всесоюзным научно-исследовательским институтом стандартизации (ВНИИС).

Директор А.В. Гличев.

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 г. № 4063 срок действия установлен с 01.01.1977 до 01.01.1982.

1. Настоящий стандарт распространяется на стальной горячекатаный периодический профиль для передней оси автобуса ПАЗ-672 с последующей горячей обработкой давлением.

2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

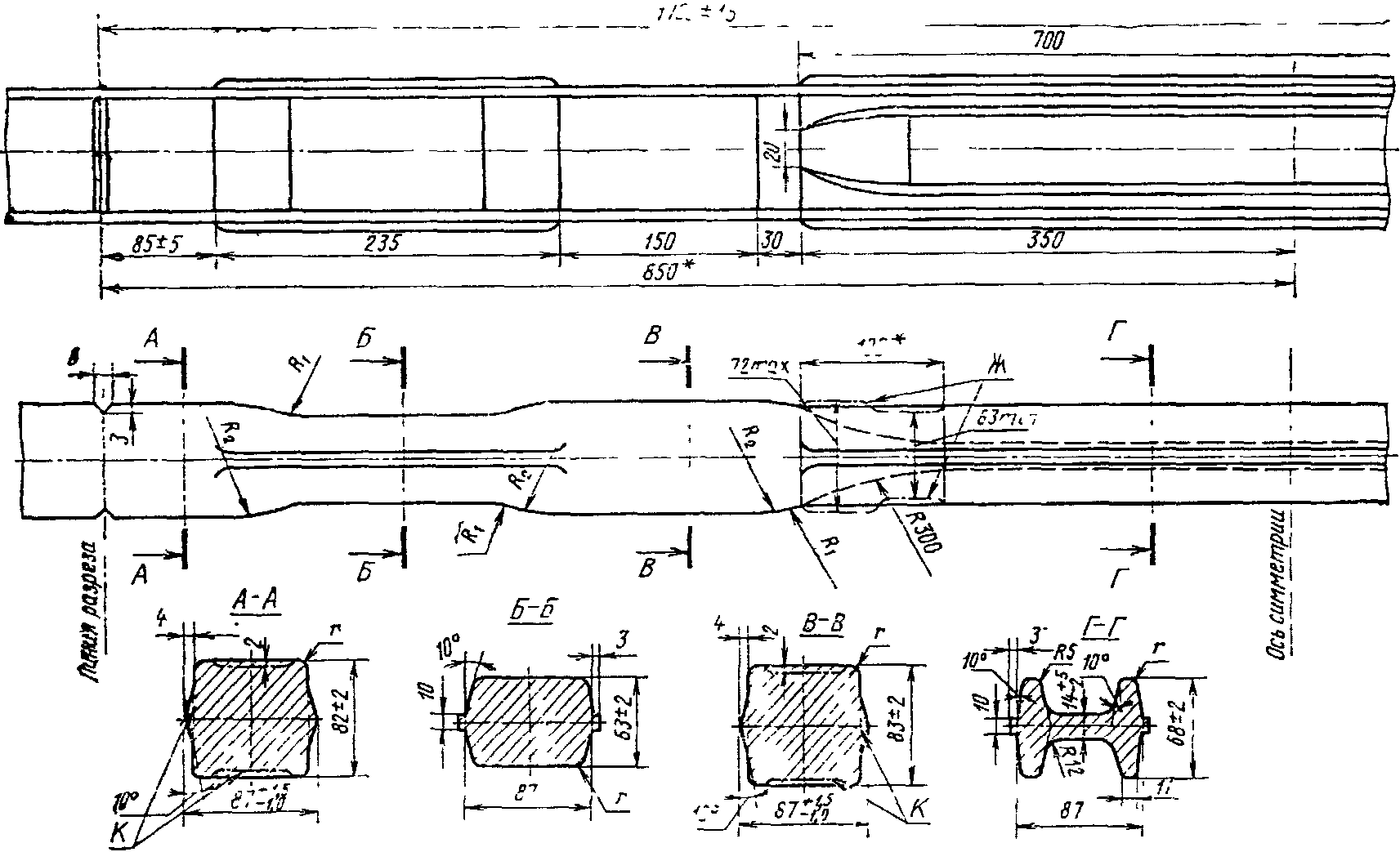

3. Основные размеры, предельные отклонения по ним, марки стали, механические свойства, масса одного периода, смещение контуров (продольное и поперечное) профиля должны соответствовать указанным на чертеже и в таблице.

Примечания. 1. Размеры, на которые не установлены предельные отклонения, в готовой продукции не контролируют, они должны обеспечиваться технологией изготовления.

2. Радиусы скруглений и скосы в углах поперечных сечений профиля, обозначенные буквой r, не контролируют.

---

<*> Размеры для справок.

Марка стали	Содержание углерода, %	Предел текучести сигма т		Временное сопротивление сигма в		R 1	R 2	Смещение контура, мм		Число периодов, шт.	Масса одного периода, кг
		Н/мм2	кгс/мм2	Н/мм2	кгс/мм2			продольное	поперечное
		не менее				мм		не более
30Х	0,29 -	700	70	900	90	150 -	50 -	10	1,5	5	66,0
35Х	0,36	750	75	930	93	200	75

Примечание. В готовом прокате допускаются отклонения от заданного химического состава:

+/- 0,05% — по марганцу;

+/- 0,03% — по кремнию;

+/- 0,05% — по хрому.

4. Допускается выполнение сечений по контуру К.

5. Допускается выполнение профиля по контуру Ж.

6. Заусенцы на торцах профиля не допускаются.

Пример условного обозначения профиля для передней оси автобуса ПАЗ-672 из стали марки 35Х:

---
