ГОСТ 8319.12-75. Межгосударственный стандарт. Профили стальные горячекатаные периодические продольной прокатки для оси сельскохозяйственного прицепа. Сортамент
(введен в действие Постановлением Госстандарта СССР от 29.12.1975 № 4063)
(ред. от 19.12.1986)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1977.
комитета стандартов
Совета Министров СССР
от 29 декабря 1975 г. № 4063
ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
ПЕРИОДИЧЕСКИЕ ПРОДОЛЬНОЙ ПРОКАТКИ
ДЛЯ ОСИ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРИЦЕПА
Hot-rolled steel periodical lengthwise-rolled profiles
for axle section of a farm trailer. Dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 г. № 4063 дата введения установлена
Ограничение срока действия снято Постановлением Госстандарта от 20.05.91 № 709
Издание с Изменением № 1, утвержденным в декабре 1986 г. (ИУС 3-87).
1. Настоящий стандарт распространяется на стальной горячекатаный профиль для оси сельскохозяйственного прицепа с последующей холодной механической обработкой.
2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

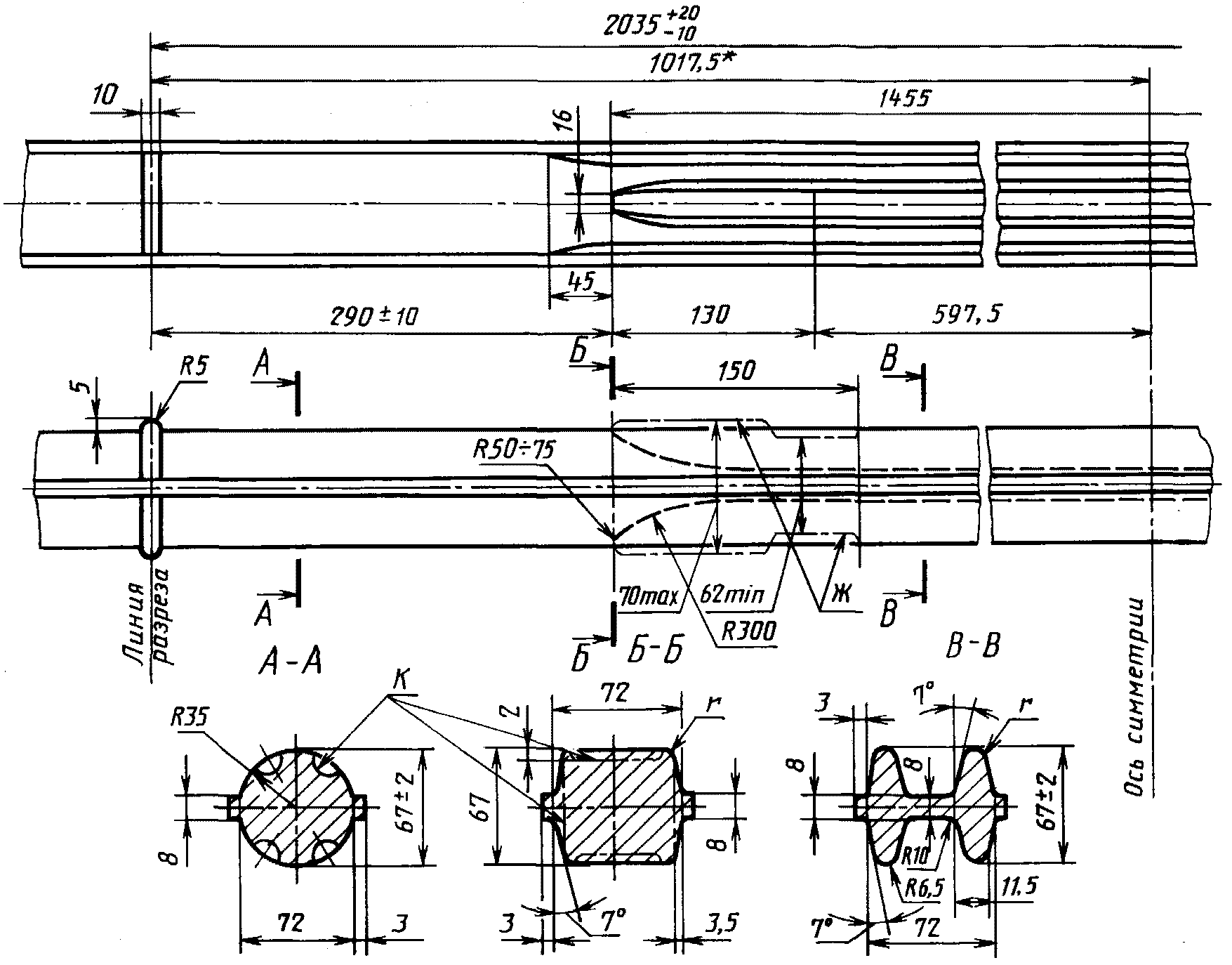

3. Размеры и предельные отклонения по ним, смещение контуров, число периодов и масса одного периода должны соответствовать на чертеже и в таблице.
| R1 | R2 | Смещение контура, мм | Число периодов, шт. | Масса одного периода, кг | |
| продольное | поперечное | ||||
| мм | не более | ||||
| 300 — 350 | 50 — 75 | 10 | 3 | 3 | 50,0 |
Пример условного обозначения профиля для оси сельскохозяйственного прицепа из стали марки 40:
\text{Профильдляосиприцепа} \frac{\text{ГОСТ }8319.12 - 75}{45\text{ГОСТ }8319.0 - 75}
(Измененная редакция, Изм. № 1).
4. Допускается выполнение сечений по контуру К.
5. Допускается выполнение профиля по контуру Ж.
6. По требованию потребителя кривизна на длине одного периода не должна превышать 20 мм.
7. Скручивание профиля относительно продольной оси не допускается.
(Измененная редакция, Изм. № 1).
