ГОСТ 8319.12-75. Профили стальные горячекатаные периодические продольной прокатки. Профиль для оси сельскохозяйственного прицепа. Сортамент
(введен в действие Постановлением Госстандарта СССР от 29.12.1975 № 4063)
от 29 декабря 1975 г. № 4063
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ ПЕРИОДИЧЕСКИЕ ПРОДОЛЬНОЙ ПРОКАТКИ. ПРОФИЛЬ ДЛЯ ОСИ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРИЦЕПА
Hot-rolled steel periodical lengthwise-rolled profiles. Axle section for a farm trailer. Dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 г. № 4063 срок действия установлен с 01.01.1977 до 01.01.1982.
1. Настоящий стандарт распространяется на стальной горячекатаный профиль для оси сельскохозяйственного прицепа с последующей холодной механической обработкой.
2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

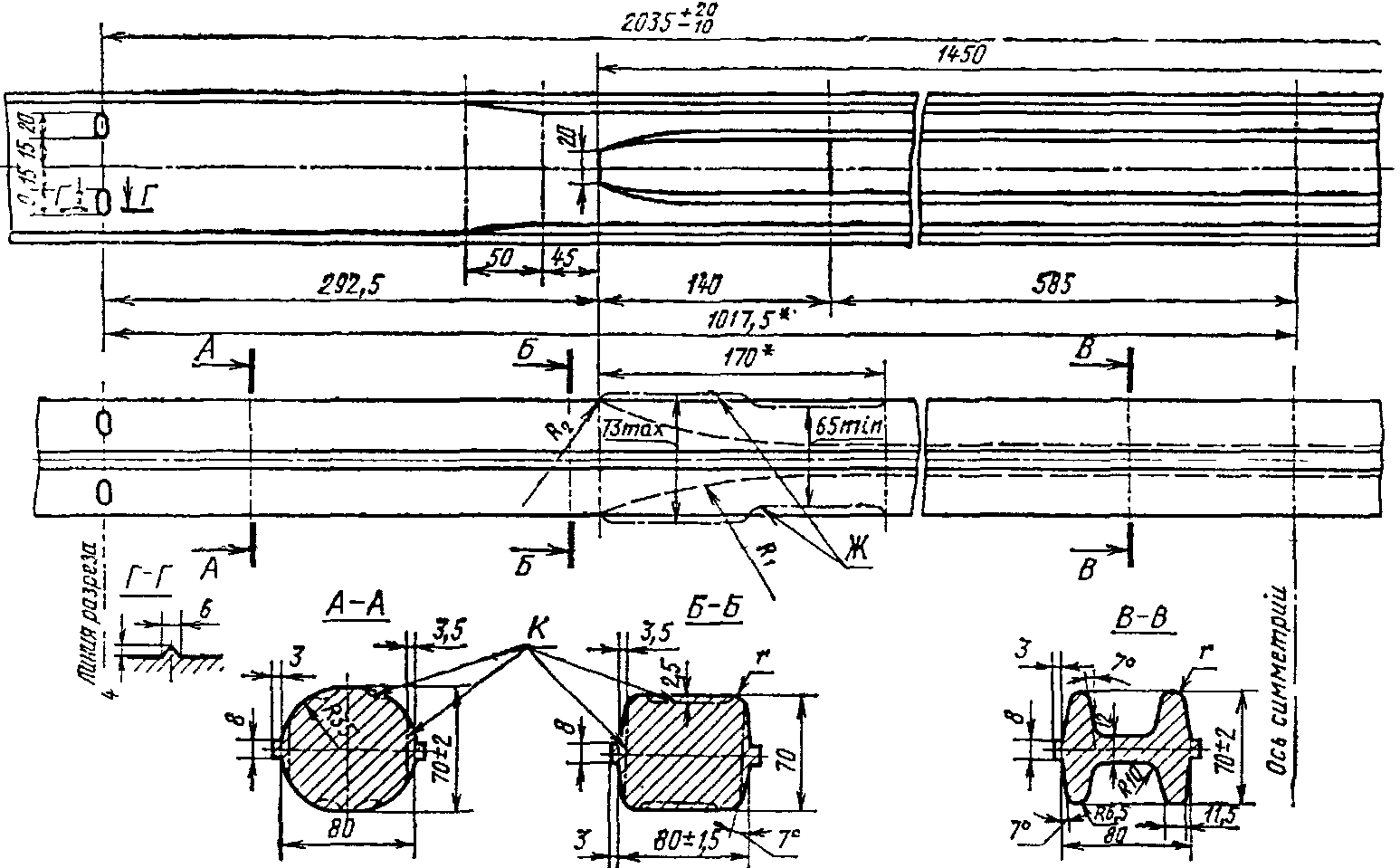

3. Основные размеры, предельные отклонения по ним, марки стали, механические свойства, масса одного периода, смещение контуров (продольное и поперечное) профиля должны соответствовать указанным на чертеже и в таблице.
Примечания. 1. Размеры, на которые не установлены предельные отклонения, в готовой продукции не контролируют, они должны обеспечиваться технологией изготовления.
2. Радиусы скруглений и скосы в углах поперечных сечений профиля, обозначенные буквой r, не контролируют.
| Марки стали | Предел текучести сигма т | Временное сопротивление сигма в | R 1 | R 2 | Смещение контура, мм | Число периодов, шт. | Масса одного периода, кг | |||
| Н/мм2 | кгс/мм2 | Н/мм2 | кгс/мм2 | продольное | поперечное | |||||
| не менее | мм | не более | ||||||||
| 40 | 340 | 34 | 580 | 58 | 300 - | 50 - | 10 | 3 | 3 | 60,0 |
| 45 | 360 | 36 | 610 | 61 | 350 | 75 | ||||
4. Допускается выполнение сечений по контуру К.
5. Допускается выполнение профиля по контуру Ж.
6. По требованию потребителя изгиб на длине одного периода не должен превышать 20 мм.
7. Видимое скручивание профиля относительно продольной оси не допускается.
Пример условного обозначения профиля для оси сельскохозяйственного прицепа из стали марки 40:
