МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ КОРЫТНЫЕ РАВНОПОЛОЧНЫЕ

СОРТАМЕНТ

Bent steel hat equal sections. Dimensions

ГОСТ 8283-93

1. Разработан Украинским научно-исследовательским институтом металлов.

Внесен Госстандартом Украины.

2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3-93 от 17.02.1993).

За принятие проголосовали:

3. Постановлением комитета Российской Федерации по стандартизации, метрологии и сертификации от 19 июня 1996 г. № 380 межгосударственный стандарт ГОСТ 8283-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4. Взамен ГОСТ 8283-77.

1. Настоящий стандарт распространяется на стальные гнутые корытные равнополочные профили, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

2. По точности профилирования гнутые профили изготовляют:

А — высокой точности;

Б — повышенной точности;

В — обычной точности.

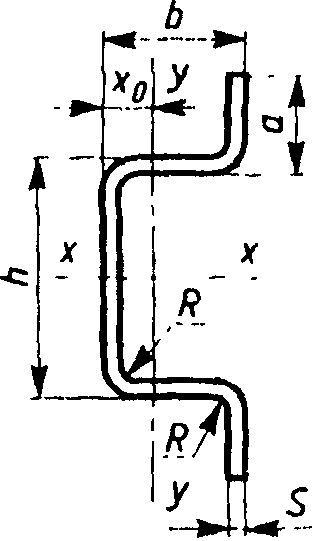

3. Поперечное сечение профиля должно соответствовать указанному на рисунке 1.

Условные обозначения к рисунку и таблицам:

h — высота стенки профиля;

b — ширина профиля;

а — ширина полки;

S — толщина профиля;

R — радиус кривизны;

I — момент инерции;

W — момент сопротивления;

i — радиус инерции;

x_{0} — расстояние от оси y-y до наружной поверхности стенки;

F — площадь поперечного сечения;

n = \frac{a - (R + S)}{S} — отношение расчетной ширины полки к толщине;

n_{1} = \frac{b - 2(R + S)}{S} — отношение расчетной ширины профиля к толщине;

n_{2} = \frac{h - 2(R + S)}{S} — отношение расчетной высоты стенки профиля к толщине.

Примечания к таблицам 1 и 2. 1. Площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. Плотность стали 7,85 г/см3.

2. Радиусы кривизны контролируют при расточке валков и обеспечивают технологией изготовления.

3. По согласованию изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют с радиусами кривизны в соответствии с таблицей 2.

4. Размеры профилей, площадь поперечного сечения, справочные значения величин и масса 1 м профиля должны соответствовать:

для профилей из углеродистой кипящей и полуспокойной стали обыкновенного качества и углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2), приведенным в таблице 1;

для профилей из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) и низколегированной стали, приведенным в таблице 2.

5. Предельные отклонения по высоте стенки и ширине профиля должны соответствовать указанным в таблице 3.

В миллиметрах

6. Предельные отклонения по ширине полки должны соответствовать указанным в таблице 4.

В миллиметрах

7. Предельные отклонения от угла 90° не должны превышать +- 1°30'.

8. Профили изготовляют длиной от 3 до 11,8 м:

мерной длины;

мерной длины с немерной в количестве не более 10% массы партии;

кратной мерной длины;

кратной мерной длины с немерной в количестве не более 10% массы партии;

немерной длины.

По требованию потребителя профили изготовляют ограниченной длины в пределах немерной.

9. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

+40 мм — для профилей длиной до 6 м включительно;

+80 мм — « » « свыше 6 м.»

По требованию потребителя для профилей длиной до 7 м предельные отклонения по длине могут составлять плюс 40 мм, длиной свыше 7 м — плюс 40 мм и плюс 5 мм на каждый метр.

10. Скручивание профилей вокруг продольной оси не должно превышать произведения 1° на длину профиля в метрах и не может превышать 10°.

11. Кривизна профилей не должна превышать 0,1% измеряемой длины.

12. Волнистость полок профилей не должна превышать 2 мм на 1 м.

13. Высота стенки и ширина профиля контролируются в плоскости на расстоянии, равном внешнему радиусу кривизны.

14. Определение размеров поперечного сечения профилей, а также скручивания и кривизны проводят на расстоянии от торцов при точности профилирования, не менее:

высокой — 300 мм;

обычной и повышенной — 500 мм.
