ГОСТ 8197-79 (СТ СЭВ 1579-87). Государственный стандарт Союза ССР. Деревообрабатывающее оборудование. Станки плоскошлифовальные цилиндровые. Основные параметры

Государственный комитет СССР по стандартам · № ГОСТ 8197-79Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 22.01.1979 № 163)

(ред. от 01.04.1988)

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 22 января 1979 г. № 163

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ. СТАНКИ ПЛОСКОШЛИФОВАЛЬНЫЕ ЦИЛИНДРОВЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ

Woodworking equipment. Drum sanding machines. Basic parameters

ГОСТ 8197-79 (СТ СЭВ 1579-87)

Группа Г52

Дата введения
1 января 1980 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: В.А. Масленникова, С.А. Каринский, Э.А. Лейн, В.И. Попова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.01.79 № 163.

3. Взамен ГОСТ 8197-69.

4. Стандарт соответствует СТ СЭВ 1579-87 в части станков с наибольшей шириной обрабатываемого материала 1250 мм и 1900 мм.

5. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).

6. Переиздание (сентябрь 1998 г.) с Изменениями № 1, 2, утвержденными в марте 1982 г. и апреле 1988 г. (ИУС 6-82, 7-88).

1. Настоящий стандарт распространяется на плоскошлифовальные цилиндровые станки с верхним или нижним расположением шлифовальных цилиндров, предназначенные для шлифования пластей щитовых деталей, плит, листовых материалов и рамочных конструкций из древесины в соответствии со специализацией.

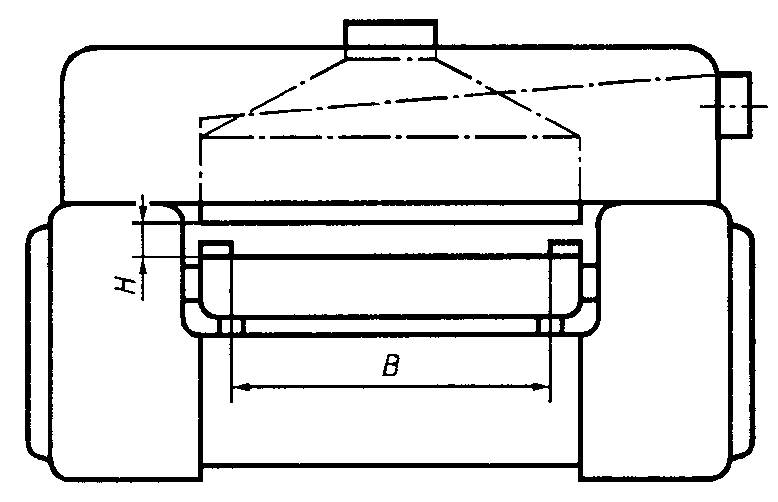

2. Основные параметры плоскошлифовальных цилиндровых станков должны соответствовать указанным на чертеже и в таблице.

рис. 1

Чертеж не определяет конструкцию станков.

Размеры в мм

Наименование параметра	Значения
1. Наибольшая ширина обрабатываемого материала, B	1250	1900
2. Толщина обрабатываемого материала H:
наибольшая, не менее	120
наименьшая, не более	3
3. Наименьшая длина обрабатываемого материала, не более	400	450
4. Наибольшая скорость резания, м/с, не менее	22
5. Наибольшая скорость подачи, м/мин, не менее	15
6. Число шлифовальных цилиндров, шт., не менее	3

1, 2. (Измененная редакция, Изм. № 1, 2).

3. Высота от основания станка до рабочей поверхности стола не должна превышать 900 мм.

(Введен дополнительно, Изм. № 1).

4. Степень соответствия настоящего стандарта СТ СЭВ 1579-87 приведена в Приложении.

(Введен дополнительно, Изм. № 2).

Приложение

СООТВЕТСТВИЕ ТРЕБОВАНИЙ СТ СЭВ 1579-87
ТРЕБОВАНИЯМ ГОСТ 8197-79

ГОСТ 8197-79		СТ СЭВ 1579-87
Пункт	Содержание требований	Пункт	Содержание требований
Пункт 2. Таблица, пп. 1, 2, 3, 5	Регламентируется ширина 1250; 1900	Пункт 1. Таблица, пп. 1, 2, 3, 5	Регламентируется ширина 900; 1250; 1900
	Регламентируется толщина 120		Регламентируется толщина 100; 120
	Регламентируется длина 400; 450		Регламентируется длина 250; 400; 450
	Регламентируется скорость подачи 15		Регламентируется скорость подачи 15 (12)

Приложение. (Введено дополнительно, Изм. № 2).
