МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ ТИПОВ Р65 И Р75

КОНСТРУКЦИЯ И РАЗМЕРЫ

Double-headed fich plates for P65, P75 rails. Design and dimensions

Разработан и внесен Министерством путей сообщения СССР.

Разработчики: В.Ф. Афанасьев, канд. техн. наук; К.И. Красиков, канд. техн. наук; А.К. Гучков; А.К. Кузнецов; В.И. Гришина; С.И. Рудюк; В.Ф. Коваленко; Л.Ф. Кузнецов; В.И. Багузин.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14.09.73 № 2159.

Стандарт соответствует СТ СЭВ 1669-79 в части конструкции и размеров.

Ссылочные нормативно-технические документы

Переиздание (август 1998 г.) с Изменениями № 1, 2, 3, утвержденными в ноябре 1979 г., апреле 1981 г., декабре 1989 г. (ИУС 12-79, 7-81, 4-90).

1. Настоящий стандарт распространяется на стыковые двухголовые накладки к железнодорожным рельсам типов Р65 и Р75.

Настоящий стандарт соответствует СТ СЭВ 1669 в части конструкции и размеров.

(Измененная редакция, Изм. № 2).

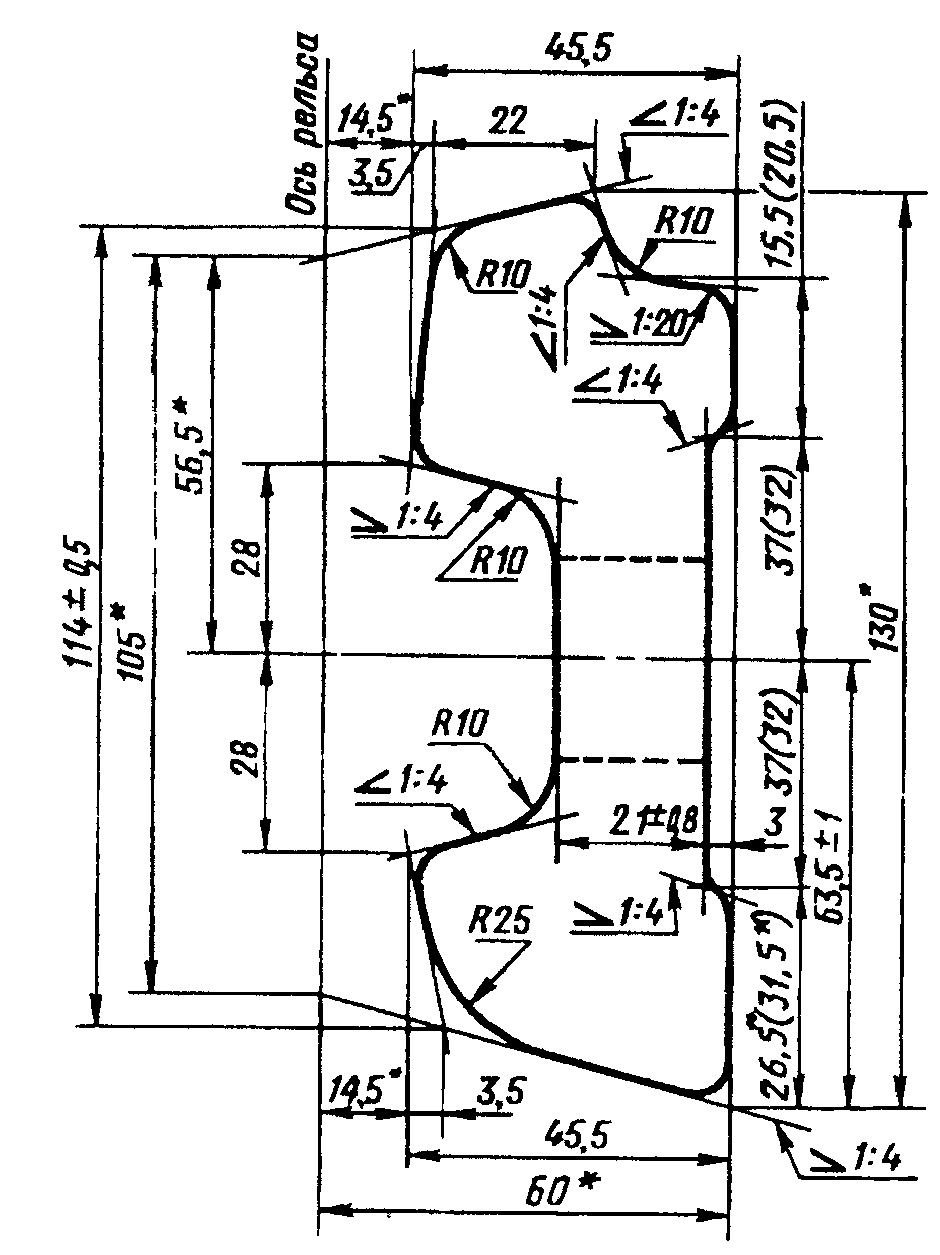

2. Конструкции и размеры поперечного сечения накладок должны соответствовать указанным на черт. 1.

<*> Размеры для справок.

Примечания. 1. Радиусы закруглений, не указанные на чертеже, выполняют размером (4 +/- 2,0) мм.

2. Размеры, на которые не установлены предельные отклонения в готовых накладках, должны обеспечиваться технологией. Предельные отклонения не должны превышать +/- 1,0 мм.

3. В скобках указаны размеры для накладок, не рекомендуемых к применению.

(Измененная редакция, Изм. № 1, 2, 3).

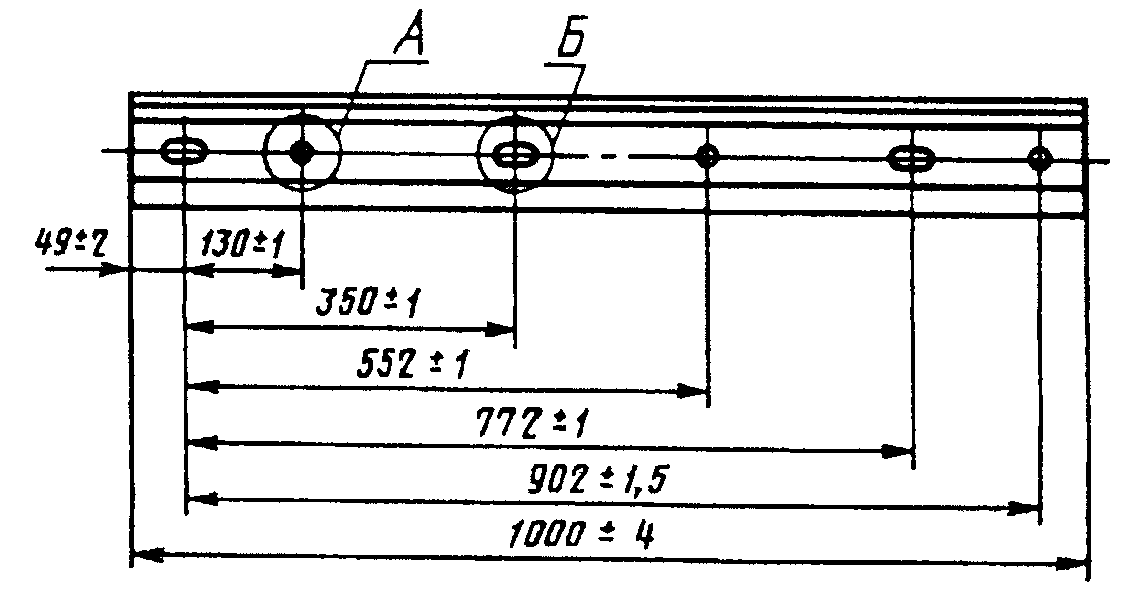

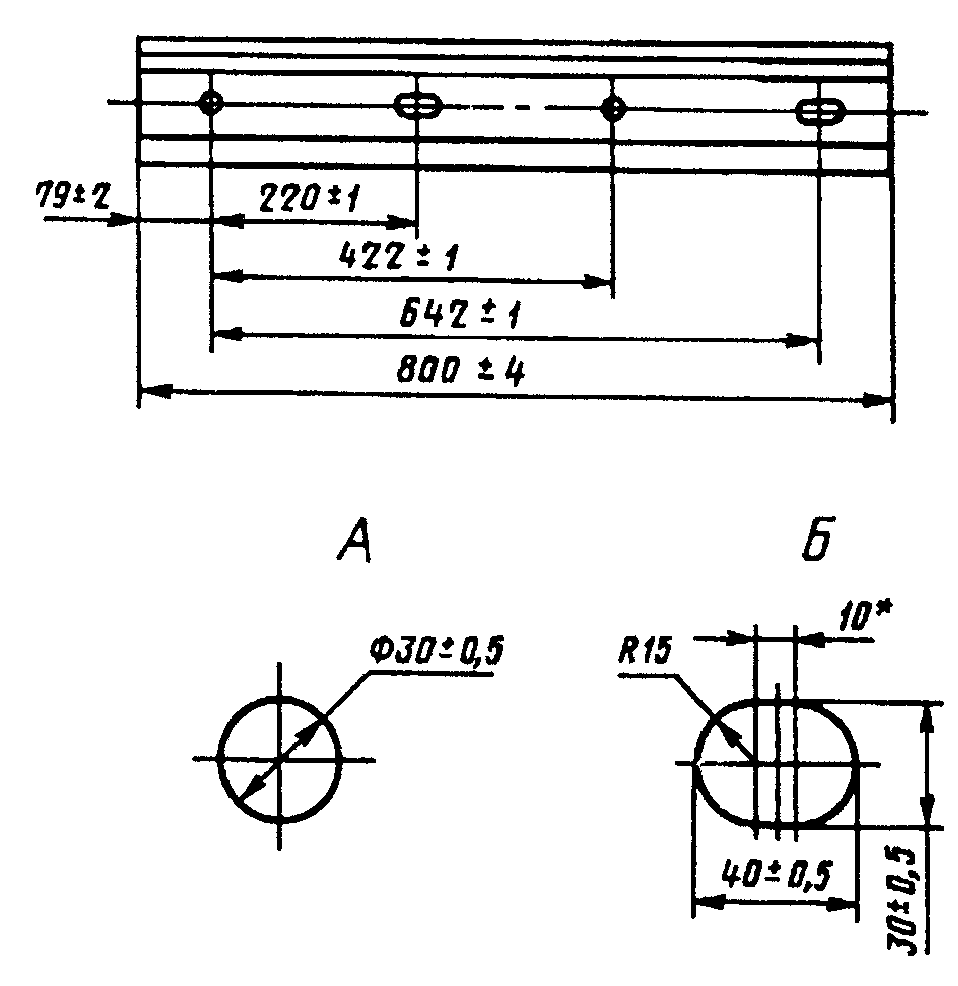

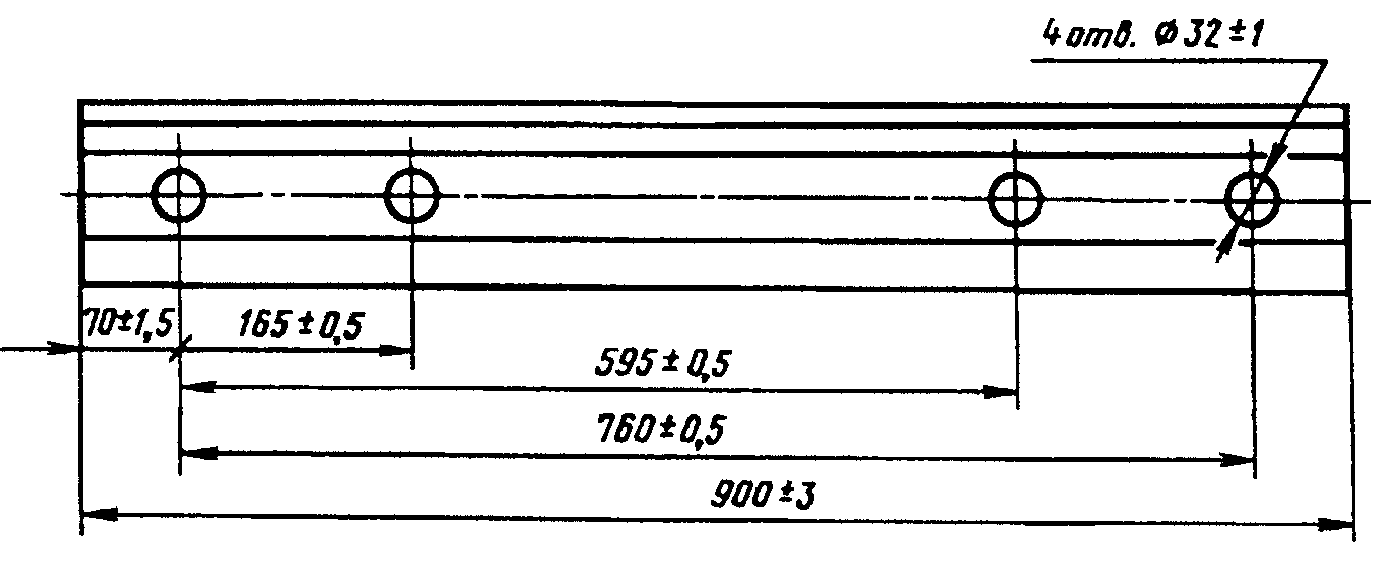

3. Длина накладок, расположение и размеры болтовых отверстий с наружной стороны должны соответствовать указанным на черт. 2 и 3.

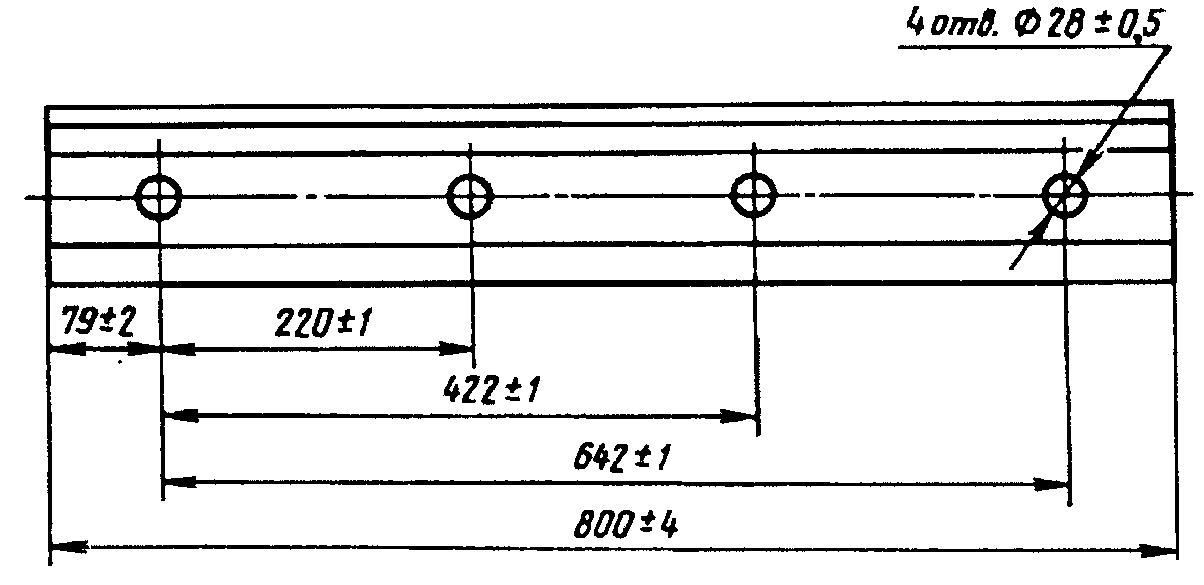

Исполнение 3

Черт. 3

Исполнение накладок устанавливают по согласованию между изготовителем и потребителем.

Пример условного обозначения накладки к рельсам типов Р65 и Р75 в исполнении 1:

Накладка 1Р65 ГОСТ 8193-73

То же, в исполнении 2:

Накладка 2Р65 ГОСТ 8193-73.

(Измененная редакция, Изм. № 1, 2).

4. Расчетные данные конструкции накладок приведены в Приложении 1.

5. Технические требования — по ГОСТ 4133.

4, 5. (Введены дополнительно, Изм. № 2).

6. (Исключен, Изм. № 1).

7. (Исключен, Изм. № 2).

Справочное

РАСЧЕТНЫЕ ДАННЫЕ

Площадь поперечного сечения проката, см2 ..........38,45 (38,75)

Расстояние до центра тяжести, см:

от верха накладки .................................6,42

от низа накладки ..................................6,33

от внешней грани ..................................2,01

Угол наклона осей к горизонту:

Главной ...........................................-3° 22'

Нейтральной .......................................27° 46'

Момент инерции, см4:

относительных центральных осей:

горизонтальной ....................................524,3 (528,0)

вертикальной ......................................52,0 (53,3)

центробежный ......................................-27,8 (-28,05)

относительно главных осей:

наибольший ........................................526,4 (530,0)

наименьший ........................................51,2 (51,6)

Момент сопротивления, см3:

по верху ..........................................82,4 (82,5)

по низу ...........................................83,6 (83,8)

по внешней грани (наибольший) .....................26,4 (26,5)

Масса, кг:

1 м проката .......................................30,18 (30,42)

накладки исполнения 1 .............................29,26 (29,50)

накладки исполнения 2 .............................23,59 (23,78)

накладки исполнения 3 .............................23,74 (23,93)

накладки исполнения 4 .............................26,63 (26,85)

Примечания. 1. Масса определена исходя из номинальных размеров и относительной плотности стали 7,85.

2. В скобках указаны конструктивные расчетные данные для накладок, изготовляемых на нереконструированных прокатных станах.
