Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 октября 2012 г. № 552-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОЛЯРИЗАЦИОННОЙ МОДОВОЙ ДИСПЕРСИИ В ОПТИЧЕСКОМ ВОЛОКНЕ

State system for ensuring the uniformity of measurements. State verification schedule for measuring instruments of polarization mode dispersion in optical fiber

ГОСТ 8.607-2012

МКС 17.020

Дата введения 1 января 2014 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. № 41)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 19 октября 2012 г. № 552-ст межгосударственный стандарт ГОСТ 8.607-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Октябрь 2019 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений (далее — СИ) поляризационной модовой дисперсии (далее — ПМД) в оптическом волокне для волоконно-оптических систем связи и передачи информации (далее — ВОСП) и устанавливает назначение государственного первичного специального эталона (далее — ГПСЭ) единицы поляризационной модовой дисперсии \tau — пикосекунда (пс) в оптическом волокне, комплекс основных СИ, входящих в его состав, основные метрологические характеристики ГПСЭ и порядок передачи единицы от ГПСЭ с помощью рабочих эталонов рабочим СИ с указанием погрешностей и основных методов передачи единицы (см. рисунок 1).

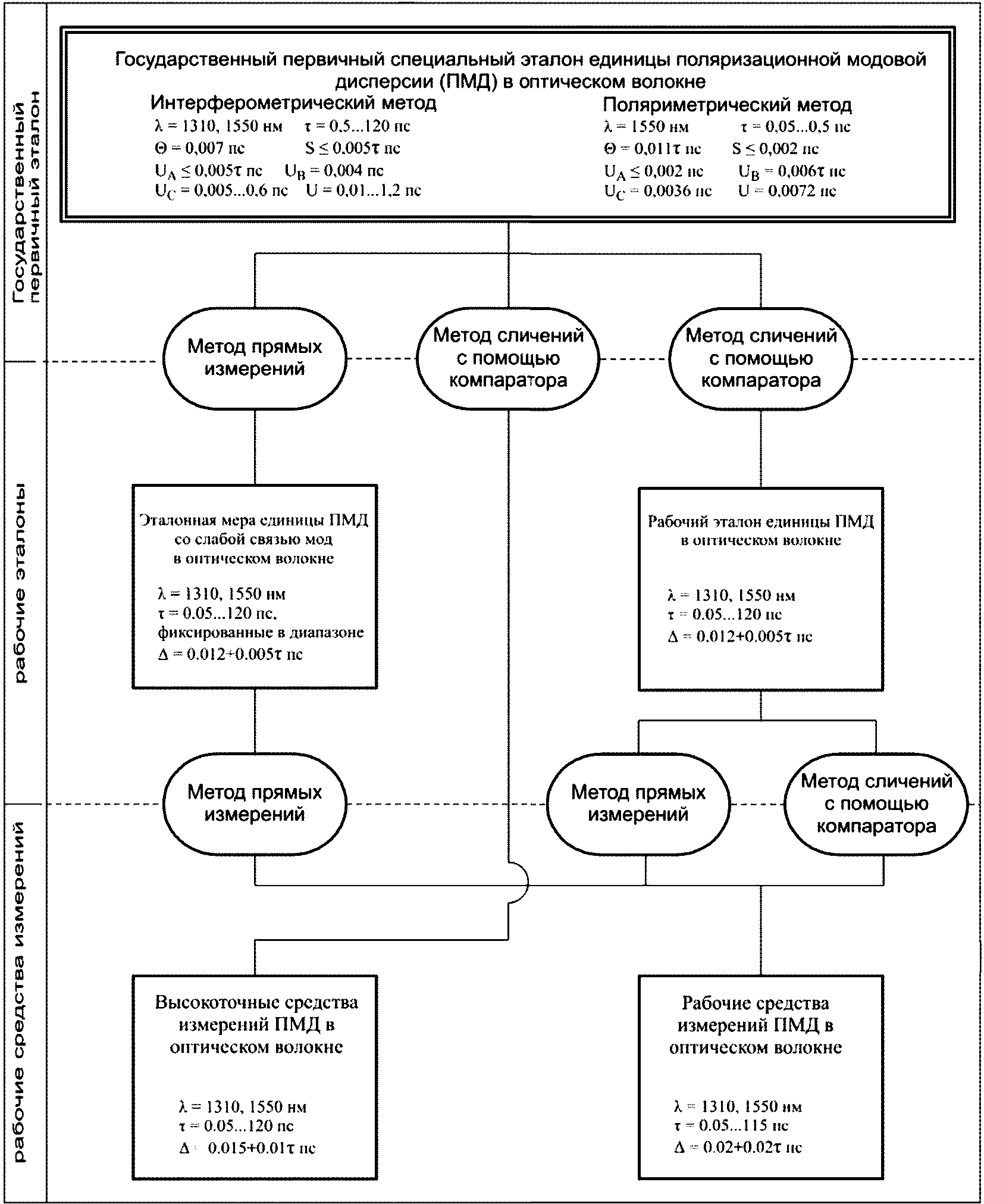

Государственная поверочная схема для средств измерений поляризационной модовой дисперсии в оптическом волокне

\lambda — рабочая длина волны; \Delta — предел основной абсолютной допускаемой погрешности измерений ПМД; \tau — среднее значение ПМД, полученное в ходе измерений; \theta — граница неисключенной систематической погрешности воспроизведения единицы ПМД; S — среднее квадратическое отклонение результатов измерений при воспроизведении единицы ПМД; UA — неопределенность типа A; UB — неопределенность типа B; UC — стандартная неопределенность; U — расширенная неопределенность

Рисунок 1

2 Государственный первичный специальный эталон

2.1 ГПСЭ применяют для воспроизведения и хранения единицы поляризационной модовой дисперсии для ВОСП и передачи единицы с помощью рабочих эталонов рабочим СИ.

2.2 В состав ГПСЭ входят:

• эталонный измеритель ПМД на основе интерферометрического метода;
• эталонный измеритель ПМД на основе поляриметрического метода;
• компаратор-имитатор ПМД с сильной связью мод на основе оптических кристаллов;
• компаратор-имитатор ПМД со слабой связью мод на основе оптических кристаллов;
• компаратор ПМД с сильной связью мод на основе одномодового оптического волокна;
• перестраиваемый лазер;
• персональный компьютер.

2.3 Диапазон значений \tau , воспроизводимых ГПСЭ, составляет (0,05 ... 120) пс.

2.4 ГПСЭ обеспечивает воспроизведение единицы поляризационной модовой дисперсии \tau в оптическом волокне в диапазонах:

\tau = 0,05...0,5\text{пс} — поляриметрический метод.

Среднее квадратическое отклонение (далее — СКО) результата измерений составляет S <= 0,002 пс при десяти независимых наблюдениях. Неисключенная систематическая погрешность (далее — НСП) \Theta = 0,011 \cdot \tau\text{пс} ;

Стандартная неопределенность по типу A — UA <= 0,002 пс;

Стандартная неопределенность по типу B — U_{B} = 0,006 \cdot \tau\text{пс} ;

Суммарная стандартная неопределенность — UC = 0,0036 пс;

Расширенная стандартная неопределенность — U = 0,0072 пс;

\tau = (0,5...120)\text{пс} — интерферометрический метод.

СКО результата измерений — S \leq 0,005 \cdot \tau\text{пс} при десяти независимых наблюдениях. НСП — \Theta = 0,007\text{пс} ;

Стандартная неопределенность по типу A — U_{A} \leq 0,005 \cdot \tau_{\text{изм}}\text{пс} ;

Стандартная неопределенность по типу B — UB = 0,004 пс;

Суммарная стандартная неопределенность — UC = (0,005 ... 0,6) пс;

Расширенная стандартная неопределенность — U = (0,01 ... 1,2) пс.

2.5 Для обеспечения воспроизведения единицы поляризационной модовой дисперсии в ВОСП с указанной погрешностью следует соблюдать правила хранения и применения ГПСЭ, утвержденные в установленном порядке.

2.6 Государственный первичный специальный эталон применяют для передачи единицы поляризационной модовой дисперсии оптического волокна рабочим эталонам, эталонным мерам и высокоточным рабочим СИ методом прямых измерений либо сличением с помощью компаратора.

3 Рабочие эталоны

3.1 В качестве рабочих эталонов единицы поляризационной модовой дисперсии используют рабочие эталоны на основе эталонных измерителей ПМД в комплекте с набором компараторов и компараторов-имитаторов ПМД для работы в условиях слабой и сильной связи мод и эталонные меры единицы ПМД для работы в условиях слабой связи мод.

3.2 Диапазон значений ПМД \tau , воспроизводимых в режимах слабой и сильной связи мод рабочими эталонами на основе эталонных измерителей ПМД — (0,05 ... 120) пс.

Предел допускаемой основной абсолютной погрешности рабочих эталонов на основе эталонных измерителей ПМД \Delta при доверительной вероятности 0,95 составляет +/- (0,012 + 0,005 \cdot \tau)\text{пс} .

Рабочие эталоны на основе эталонных измерителей ПМД применяют для поверки рабочих СИ в режимах слабой и сильной связи мод методом прямых измерений или сличением с помощью компаратора.

4 Эталонные меры

4.1 В качестве эталонных мер поляризационной модовой дисперсии используют плоскопараллельные пластины на основе поляризационных элементов (оптических кристаллов), имеющих фиксированные значения ПМД в требуемом диапазоне.

Предел допускаемой основной абсолютной погрешности эталонных мер поляризационной модовой дисперсии \Delta при доверительной вероятности 0,95 составляет \pm (0,012 + 0,005 \cdot \tau)\text{пс} .

Эталонные меры поляризационной модовой дисперсии применяют для поверки рабочих СИ в режиме слабой связи мод методом прямых измерений.

5 Рабочие средства измерений

В качестве рабочих СИ ПМД используют анализаторы поляризационной модовой дисперсии в оптическом волокне на фиксированных длинах волн 1310 и 1550 нм или в спектральном диапазоне \Delta\lambda = (1260...1640)\text{нм} . Диапазон измерений поляризационной модовой дисперсии \tau составляет (0,05 ... 115) пс. Предел допускаемой основной абсолютной погрешности \Delta составляет (0,02 + 0,02 \cdot \tau)\text{пс} .

6 Высокоточные средства измерений

В качестве высокоточных СИ ПМД используют анализаторы поляризационной модовой дисперсии в оптическом волокне на фиксированных длинах волн 1310 и 1550 нм или в спектральном диапазоне \Delta\lambda = (1260...1640)\text{нм} . Диапазон измерений поляризационной модовой дисперсии \tau составляет (0,05 ... 120) пс. Предел допускаемой основной абсолютной погрешности \Delta составляет (0,015 + 0,01 \cdot \tau)\text{пс} .
