Введен в действие Постановлением Госстандарта РФ от 17 июня 2003 г. № 196-ст
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОБЪЕМА И МАССЫ ЖИДКОСТИ
State system for ensuring the uniformity of measurements. State verification schedule for means measuring volume and mass of liquid
Предисловие
1. Разработан Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт расходометрии» (ФГУП ВНИИР).
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 22 от 6 ноября 2002 г.).
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 17 июня 2003 г. № 196-ст межгосударственный стандарт ГОСТ 8.510-2002 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2004 г.
1. Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерений объема и массы жидкости и устанавливает назначение установки высшей точности (далее — УВТ), комплекс основных средств измерений, входящих в ее состав и заимствованных из других государственных поверочных схем, основные метрологические характеристики рабочих эталонов и порядок передачи размеров единиц объема и массы от УВТ при помощи рабочих эталонов 1-го и 2-го разрядов рабочим средствам измерений с указанием погрешностей и основных методов поверки.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.021-84. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 \cdot 10^{- 16} - 30\text{А}
ГОСТ 8.024-75. Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений плотности жидкости
ГОСТ 8.129-99. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.156-83. Государственная система обеспечения единства измерений. Счетчики холодной воды. Методы и средства поверки
ГОСТ 8.451-81. Государственная система обеспечения единства измерений. Счетчики жидкости камерные. Методы и средства поверки
ГОСТ 8.470-82. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.558-93. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ 7328-2001. Гири. Общие технические условия
ГОСТ 9018-89. Колонки топливораздаточные. Общие технические условия
ГОСТ 14167-83. Счетчики холодной воды турбинные. Технические условия
ГОСТ 28066-89. Счетчики жидкости камерные ГСП. Общие технические условия
ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ГОСТ 29329-92. Весы для статического взвешивания. Общие технические требования.
3. Определения
В настоящем стандарте применяются следующие термины с соответствующими определениями:
счетчик жидкости: средство измерений, предназначенное для динамических измерений расхода, объема или массы жидкости;
объемный преобразователь расхода: камерный преобразователь, в котором в качестве измерительного элемента применяют роторы или лопасти.
4. Установка высшей точности
4.1 УВТ состоит из комплекса следующих эталонных средств измерений, заимствованных из других поверочных схем:
весы для статического взвешивания по ГОСТ 8.021 и ГОСТ 29329 с пределами взвешивания от 0,1 до 5,0 т и пределами допускаемой абсолютной погрешности \pm (15 \cdot 10^{- 3})\text{кг} ;
гири условные эталонные 4-го разряда по ГОСТ 8.021, ГОСТ 7328;
мерники эталонные 1-го разряда вместимостью от 0,1 до 5,0 м3 с пределами допускаемой относительной погрешности +/- 0,02%;
плотномеры автоматические поточные и лабораторные эталонные 1-го разряда по ГОСТ 8.024 с диапазоном измерений от 600 до 1100 кг/м3 и с пределами допускаемой абсолютной погрешности +/- 0,1 кг/м3;
термометры жидкостные эталонные 1-го разряда по ГОСТ 8.558 с диапазоном измерений от 0 °C до 30 °C и пределами допускаемой абсолютной погрешности +/- 0,02 °C;
средства измерений времени эталонные 2-го разряда по ГОСТ 8.129 с пределами допускаемой относительной погрешности \pm (1 \cdot 10^{- 4})\% .
Примечание. В качестве рабочей жидкости в УВТ используют водопроводную воду температурой от 15 °C до 25 °C.
4.2. Диапазоны воспроизведения единицы объема от 0,1 до 5,0 м3, массы — от 0,1 до 5,0 т.
4.3. УВТ обеспечивает воспроизведение размеров единиц объема и массы со среднеквадратическим отклонением результата измерений S_{0} , не превышающим 1 \cdot 10^{- 4} при неисключенной систематической погрешности \Theta_{0} , не превышающей 2 \cdot 10^{- 4} .
4.4. УВТ применяют при передаче размера единицы рабочим эталонам 1-го и 2-го разрядов и рабочим средствам измерений непосредственным сличением и методами прямых или косвенных измерений.
4.5. Для воспроизведения единицы объема и массы жидкости с указанной точностью должны быть соблюдены правила хранения и применения УВТ, утвержденные в установленном порядке.
5. Поверочная схема
Поверочная схема состоит из двух частей:
Часть 1 — Средства измерений объема и массы нефти и нефтепродуктов, транспортируемых по трубопроводам;
Часть 2 — Топливораздаточные и маслораздаточные колонки, счетчики холодной и горячей воды, камерные счетчики жидкости.
5.1. Средства измерений объема и массы нефти и нефтепродуктов, транспортируемых по трубопроводам (Часть 1)
5.1.1 Рабочие эталоны
5.1.1.1 Рабочие эталоны, заимствованные из других государственных поверочных схем
5.1.1.1.1. В качестве рабочих эталонов, заимствованных из других государственных поверочных схем, применяют плотномеры поточные и лабораторные эталонные 1-го разряда по ГОСТ 8.024, а также плотномеры поточные, основанные на других методах измерений.
5.1.1.1.2. Доверительные абсолютные погрешности рабочих эталонов, заимствованных из других государственных поверочных схем, при доверительной вероятности 0,99 не превышают 0,3 кг/м3 в диапазоне измерений от 600 до 1100 кг/м3.
5.1.1.1.3. Рабочие эталоны, заимствованные из других государственных поверочных схем, применяют для передачи размера единицы плотности рабочим эталонам 2-го разряда и рабочим преобразователям массового расхода жидкости методом косвенных измерений.
5.1.1.2 Рабочие эталоны 1-го разряда
5.1.1.2.1. В качестве рабочих эталонов 1-го разряда применяют стационарные, передвижные, малогабаритные трубопоршневые установки в комплекте с преобразователями температуры и давления рабочей жидкости и системой обработки информации.
5.1.1.2.2. Доверительные относительные погрешности \delta_{0} рабочих эталонов 1-го разряда при доверительной вероятности 0,99 составляют от 0,03% до 0,05% в диапазоне измерений от 0,06 до 4000 м3/ч.
5.1.1.2.3. Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда сличением при помощи компаратора, непосредственным сличением и методом косвенных измерений, а также рабочих средств измерений непосредственным сличением и методом косвенных измерений.
5.1.1.3 Рабочие эталоны 2-го разряда
5.1.1.3.1. В качестве рабочих эталонов 2-го разряда применяют стационарные трубопоршневые установки с диапазоном измерений от 0,06 до 4000 м3/ч, турбинные преобразователи расхода с диапазоном измерений от 4 до 4000 м3/ч, объемные (лопастные и роторные) преобразователи расхода с диапазоном измерений от 4 до 2000 м3/ч, ультразвуковые преобразователи расхода с диапазоном измерений от 15 до 4000 м3/ч и преобразователи массового (кориолисовые) расхода с диапазоном измерений от 0,06 до 550 т/ч.
5.1.1.3.2. Доверительные относительные погрешности рабочих эталонов 2-го разряда при доверительной вероятности 0,99 составляют от 0,1% до 0,2%.
5.1.1.3.3. Рабочие эталоны 2-го разряда применяют для поверки рабочих средств измерений непосредственным сличением и методом косвенных измерений.
5.1.2 Рабочие средства измерений
5.1.2.1. В качестве рабочих средств измерений применяют турбинные, объемные, ультразвуковые преобразователи расхода и счетчики, а также преобразователи массового расхода и счетчики массы.
5.1.2.2. Пределы допускаемых относительных погрешностей \Delta_{0} рабочих средств измерений составляют для турбинных преобразователей расхода и счетчиков от 0,1% до 0,25%; для объемных преобразователей расхода и счетчиков от 0,1% до 0,25%; для ультразвуковых счетчиков и преобразователей от 0,1% до 0,5%; для преобразователей массового расхода и счетчиков массы от 0,1% до 0,25%.
5.2. Топливораздаточные и маслораздаточные колонки, счетчики холодной и горячей воды, камерные счетчики жидкости (Часть 2)
5.2.1 Рабочие эталоны
5.2.1.1 Рабочие эталоны, заимствованные из других государственных поверочных схем
5.2.1.1.1 В качестве рабочих эталонов, заимствованных из других государственных поверочных схем, применяют:
при передаче размеров единиц объема и массы жидкости к поверочным установкам по ГОСТ 8.451 — эталонные гири 4-го разряда по ГОСТ 8.021 и эталонные мерники 1-го разряда по ГОСТ 8.470;
при передаче размера единицы объема к передвижным поверочным установкам — эталонные мерники 1-го разряда по ГОСТ 8.470;
при передаче размера единицы объема к имитационным поверочным установкам — средства измерений по ГОСТ 8.022 и ГОСТ 8.129.
5.2.1.1.2. Рабочие эталоны, заимствованные из других государственных поверочных схем, применяют для передачи единиц объема и массы рабочим эталонам 1-го и 2-го разрядов и рабочим средствам измерений методом косвенных измерений.
5.2.1.2 Рабочие эталоны 1-го разряда
5.2.1.2.1. В качестве рабочих эталонов 1-го разряда применяют поверочные установки для поверки камерных счетчиков жидкости методами измерений объема или массы по ГОСТ 8.451.
5.2.1.2.2. Доверительные относительные погрешности рабочих эталонов 1-го разряда при доверительной вероятности 0,99 составляют от 0,04% до 0,08%.
5.2.1.2.3. Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и рабочих камерных счетчиков жидкости непосредственным сличением и методом косвенных измерений.
5.2.1.3 Рабочие эталоны 2-го разряда.
5.2.1.3.1. В качестве рабочих эталонов 2-го разряда применяют поверочные установки для поверки камерных счетчиков жидкости методами измерения объема или массы по ГОСТ 8.451; передвижные установки и эталонные мерники 2-го разряда типа М2Р-СШ; имитационные поверочные установки; электромагнитные, лазерные, турбинные преобразователи расхода; поверочные установки для поверки счетчиков холодной и горячей воды методами измерений объема или массы по ГОСТ 8.156.
5.2.1.3.2. Доверительные относительные погрешности рабочих эталонов 2-го разряда при доверительной вероятности 0,99 составляют от 0,08% до 1,0%.
5.2.1.3.3. Рабочие эталоны 2-го разряда применяют для проверки рабочих средств измерений непосредственным сличением и методом косвенных измерений
5.2.2 Рабочие средства измерений
5.2.2.1. В качестве рабочих средств измерений применяют топливораздаточные колонки по ГОСТ 9018; маслораздаточные колонки; камерные счетчики по ГОСТ 28066; преобразователи расхода, счетчики жидкости по ГОСТ 28723; счетчики холодной и горячей воды по ГОСТ 14167, [1], а также преобразователи расхода и счетчики жидкости, основанные на других методах измерений.
5.2.2.2. Пределы допускаемых относительных погрешностей рабочих средств измерений составляют для камерных счетчиков от 0,1% до 0,5%; для топливораздаточных колонок от 0,25% до 0,40%; для маслораздаточных колонок от 0,5% до 1,0%; для преобразователей расхода и счетчиков жидкости от 0,5% до 2,5%; для счетчиков холодной и горячей воды от 1% до 5%.
Государственная поверочная схема
для средств измерений объема и массы жидкости

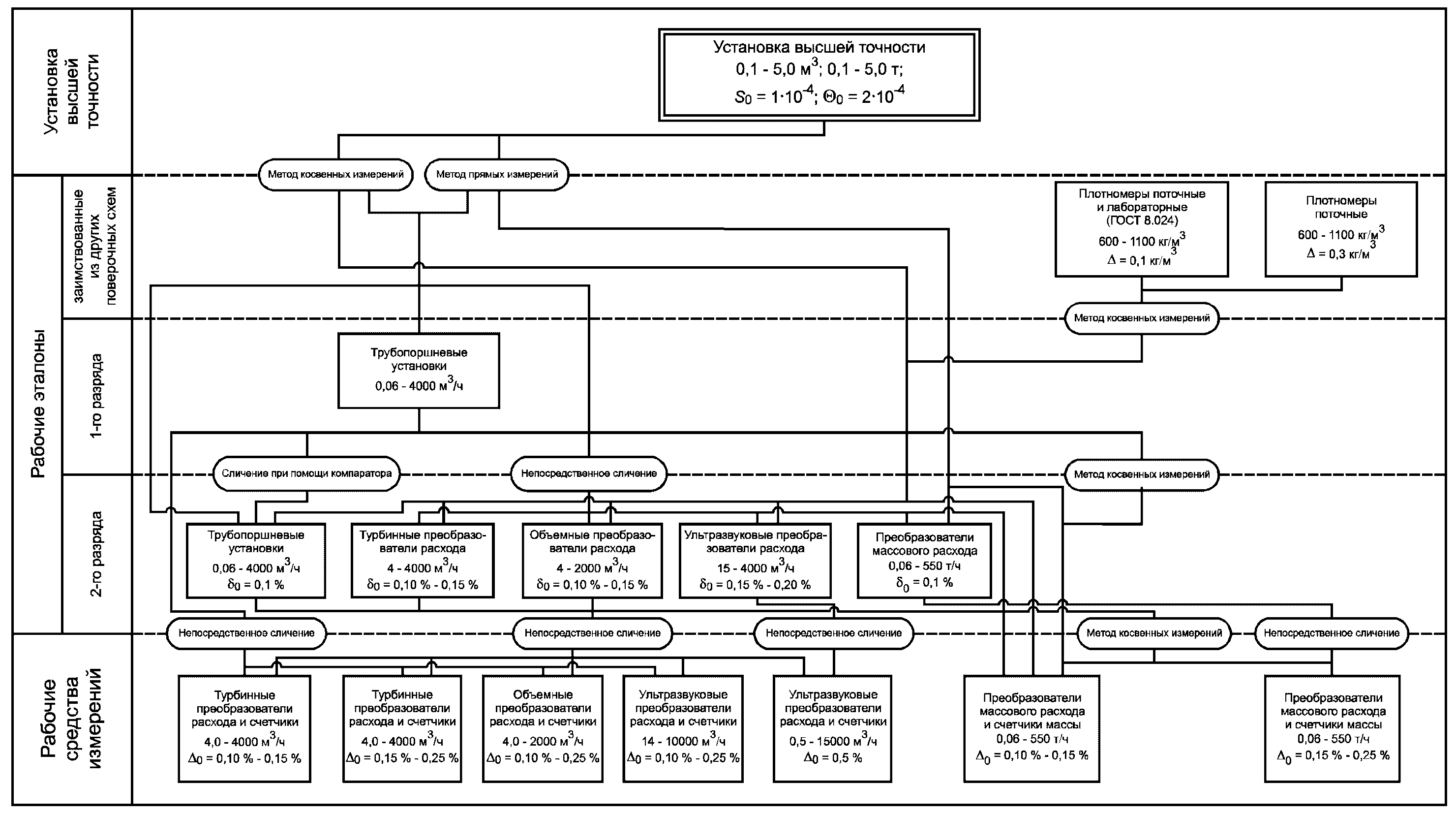

Часть 1 — Средства измерений объема и массы нефти и нефтепродуктов, транспортируемых по трубопроводам

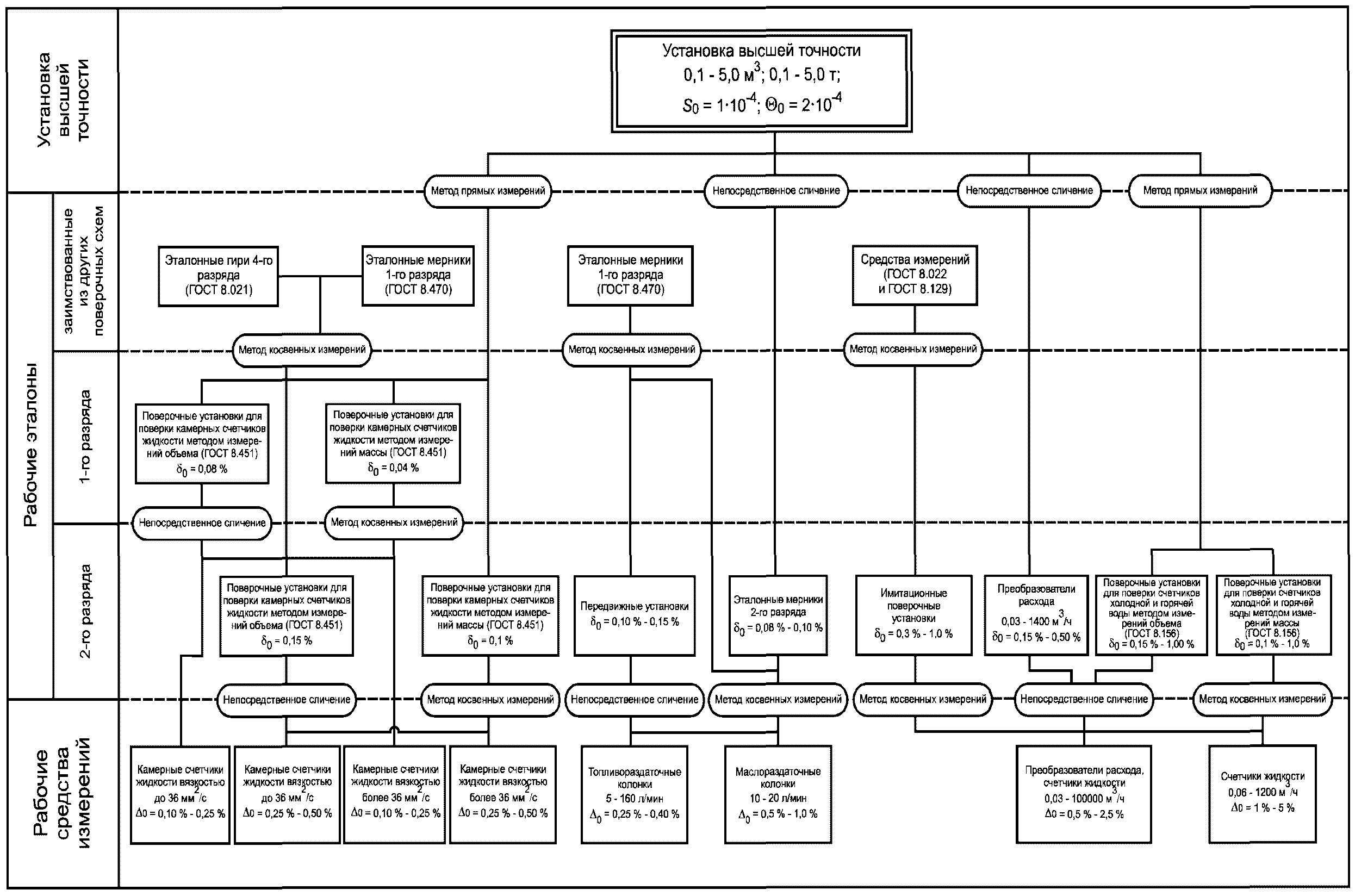

колонки, счетчики холодной и горячей воды,
камерные счетчики жидкости
[1] ИСО 4064/1-77 <1>. Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды.
