ГОСТ 8.140-2009. Межгосударственный стандарт. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м x К) при температуре от 90 до 1100 К
(введен в действие Приказом Ростехрегулирования от 10.12.2009 № 665-ст)
Примечание
Документ введен в действие с 1 января 2011 года. Взамен ГОСТ 8.140-82.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 8.140-82"]:::rst n1["ГОСТ 8.140-2009"]:::doc click n1 "https://bukva.ai/docs/gost-8-140-2009" "ГОСТ 8.140-2009. Межгосударственный стандарт. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений теплопроводности... (вв" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Приказом Ростехрегулирования от 10 декабря 2009 г. № 665-ст
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТЕПЛОПРОВОДНОСТИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ ОТ 0,02 ДО 20 Вт/(м x К) ПРИ ТЕМПЕРАТУРЕ ОТ 90 ДО 1100 К
State system for ensuring the uniformity of measurements. State verification schedule for means measuring the heat conduction of solids in the range from 0,02 to 20 W/(m x K) at temperature from 90 to 1100 K
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева») Федерального агентства по техническому регулированию и метрологии.
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 мая 2009 г. № 37).
4. Приказом Федерального агентства по техническому регулированию и метрологии от 10 декабря 2009 г. № 665-ст межгосударственный стандарт ГОСТ 8.140-2009 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2011 г.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».
1. Область применения
Настоящий стандарт распространяется на средства измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м x К) при температуре от 90 до 1100 К и устанавливает порядок передачи размера единицы теплопроводности твердых тел — ватта на метр-кельвин (Вт/(м x К)) от государственного первичного эталона этим средствам измерений при помощи рабочих эталонов с указанием погрешностей, неопределенности и основных методов поверки.
2. Государственный первичный эталон
2.1. Государственный первичный эталон состоит из комплекса следующих средств измерений, предназначенных для воспроизведения единицы и передачи ее размера методом прямых измерений и компарирования:
- установки A-1 — в диапазоне от 0,02 до 0,2 Вт/(м x К) при температуре от 250 до 350 К;
- установки A-2 — в диапазоне от 0,1 до 5 Вт/(м x К) при температуре от 90 до 350 К;
- установки A-3 — в диапазоне от 5 до 20 Вт/(м x К) при температуре от 300 до 1100 К;
2.2. Диапазон значений теплопроводности, воспроизводимых эталоном, составляет от 0,02 до 20 Вт/(м x К) при температуре от 90 до 1100 К.
2.3. Государственный первичный эталон воспроизводит единицу теплопроводности и передает ее размер со среднеквадратичным отклонением результатов в относительной форме S_{0} , не превышающим 0,2% при пяти независимых измерениях.
Неисключенная систематическая погрешность в относительной форме \Theta_{0} не превышает 0,6% для установки A-1 и 2% — для других установок.
Стандартная неопределенность, оцениваемая по типу A, u_{oA} не превышает при пяти независимых измерениях 0,2%.
Стандартная неопределенность, оцениваемая по типу B, u_{oB} не превышает 0,3% для установки A-1 и 0,9% — для других установок.
Нестабильность v_{0} эталона за один год не превышает 0,3%.
2.4. Государственный первичный эталон применяют для передачи размера единицы теплопроводности рабочим эталонам методом прямых измерений или сличением с помощью компаратора и рабочим средствам измерений методом прямых измерений.
3. Рабочие эталоны
3.1. В качестве рабочих эталонов применяют однозначные и многозначные меры теплопроводности, аттестованные и поверенные в установленном порядке в диапазоне измерений.
3.2. Доверительные границы относительных погрешностей рабочих эталонов \delta_{0} при доверительной вероятности P = 0,95 составляют от 2% до 5%.
3.3. Рабочие эталоны применяют для поверки рабочих средств измерений методом прямых измерений.
4. Рабочие средства измерений
4.1. В качестве рабочих средств измерений применяют приборы для измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м x К) при температуре от 90 до 1100 К.
4.2. Пределы допускаемых основных относительных погрешностей рабочих средств измерений \Delta_{0} составляют от 2% до 15%.
(обязательное)

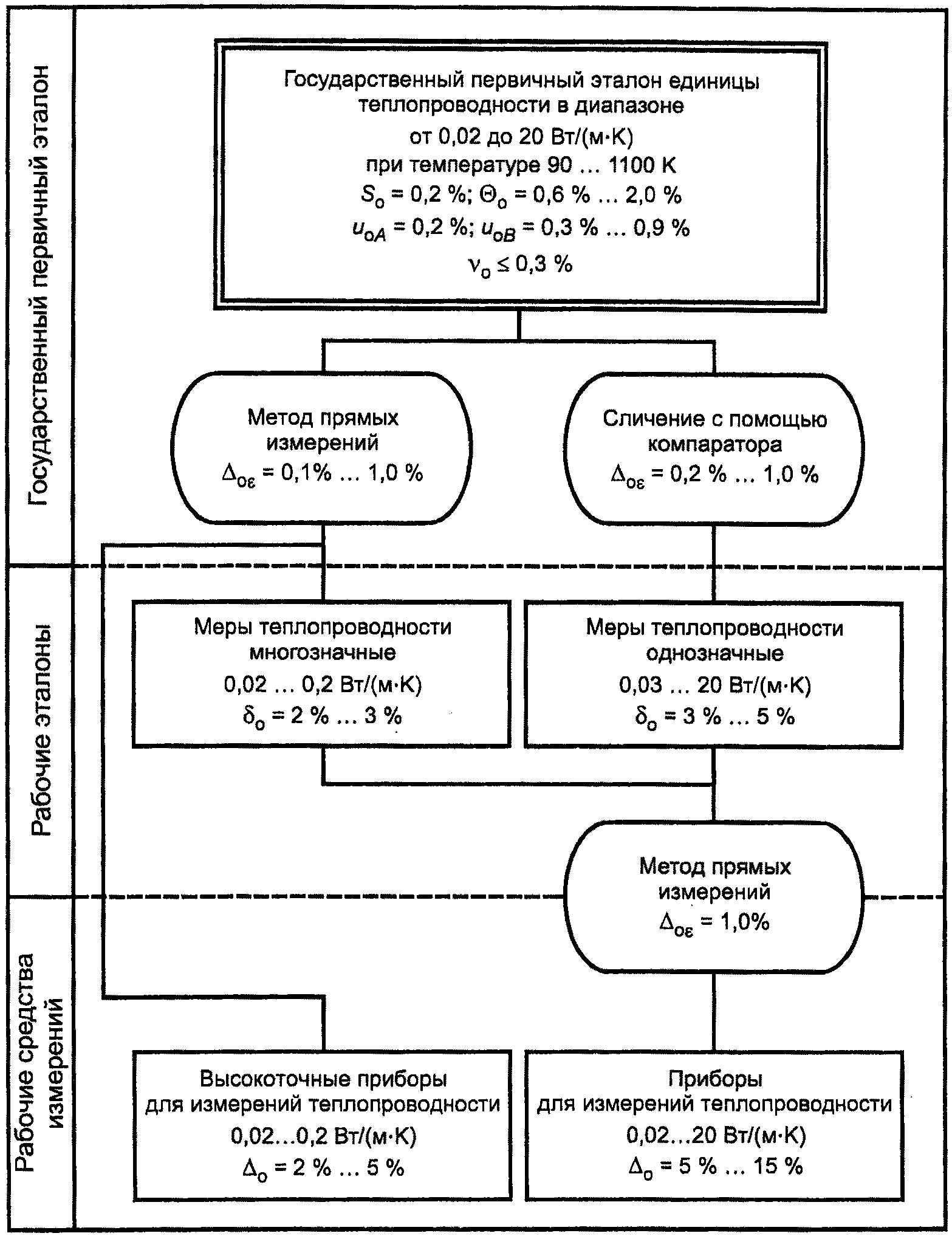

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТЕПЛОПРОВОДНОСТИ ТВЕРДЫХ ТЕЛ
В ДИАПАЗОНЕ ОТ 0,02 ДО 20 Вт/(м x К)
ПРИ ТЕМПЕРАТУРЕ ОТ 90 ДО 1100 К
где \Delta_{0\epsilon} — относительная погрешность передачи размера единицы величины (поверки, калибровки)
