ГОСТ 7676-73. Канаты стальные. Канат закрытый несущий с двумя слоями клиновидной и одним слоем зетобразной проволоки и сердечником типа ТК. Сортамент
(утв. Постановлением Госстандарта СССР от 15.06.1973 № 1484)
(ред. от 01.12.1989)
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 7676-55"]:::rst n1["ГОСТ 7676-73"]:::doc click n1 "https://bukva.ai/docs/gost-7676-73" "ГОСТ 7676-73. Канаты стальные. Канат закрытый несущий с двумя слоями клиновидной и одним слоем зетобразной проволоки и сердечником типа ТК. Сортамент (утв. Постановлением Госстанда" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 15 июня 1973 г. № 1484
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАНАТ ЗАКРЫТЫЙ НЕСУЩИЙ С ДВУМЯ СЛОЯМИ КЛИНОВИДНОЙ И ОДНИМ СЛОЕМ ЗЕТОБРАЗНОЙ ПРОВОЛОКИ И СЕРДЕЧНИКОМ ТИПА ТК
Steel wire ropes. Locked conveying wire rope with two layers of V-shaped wire, one layer of Z-wire and type TK core. Dimensions
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: Х.Н. Белалов, канд. техн. наук; Н.А. Галкина; Е.С. Чугунова; А.А. Титова.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 15.06.1973 № 1484.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 18899-73 | 3 |
5. Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
6. Переиздание (февраль 1998 г.) с Изменениями № 1, 2, утвержденными в марте 1985 г., декабре 1989 г. (ИУС 6-85, 3-90).

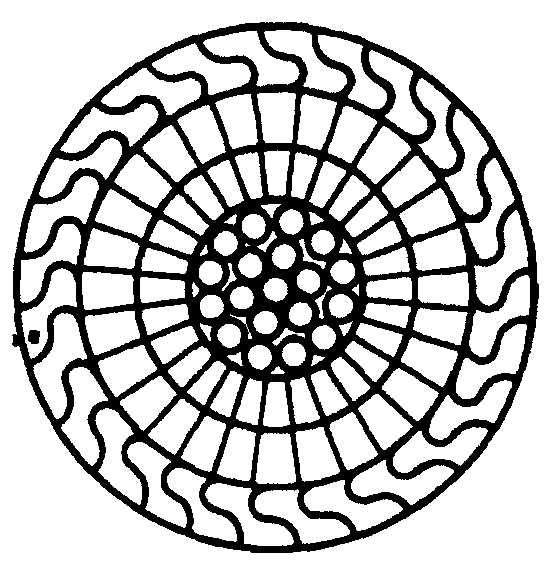

1. Настоящий стандарт распространяется на стальные закрытые несущие канаты с двумя слоями клиновидной и одним слоем зетобразной проволоки и сердечниками из круглых проволок с точечным касанием типа ТК конструкций 1 + 6 + 12, 1 + 6 + 12 + 18 и 1 + 6 + 12 + 18 + 24.
2. Основные параметры и размеры канатов должны соответствовать указанным в таблице.
| Диаметр каната, | Круглая проволока | Клиновидная проволока | Зетобразная проволока | Расчетная площадь сечения всех | Расчетная масса | Расчетное разрывное усилие, кН (кгс), не менее, для маркировочных групп, Н/мм2 (кгс/мм2) | |||||||||||||
| диаметр, | количество | 1-й слой | 2-й слой | 100 м смазанного каната, кг | |||||||||||||||
| мм | мм | высота, мм | количество | расчетная площадь поперечного сечения, мм2 | высота, мм | количество | расчетная площадь поперечного сечения, мм2 | высота, мм | количество | расчетная площадь поперечного сечения, мм2 | проволок, мм2 | 1180 (120) | 1270 (130) | 1370 (140) | 1470 (150) | 1570 (160) | 1670 (170) | ||
| 50,0 | 3,6 | 19 | 5 | 18 | 17,8 | 5 | 24 | 19,2 | 6 | 24 | 30,8 | 1713,80 | 1469,51 | 2010 (205500) | 2180 (222500) | 2345 (239500) | 2515 (257000) | 2685 (274000) | 2850 (291000) |
| 52,0 | 4,0 | 19 | 5 | 19 | 17,8 | 5 | 26 | 19,2 | 6 | 25 | 30,8 | 1846,16 | 1582,83 | 2170 (221500) | 2350 (240000) | 2525 (258000) | 2705 (276500) | 2890 (295000) | 3070 (313500) |
| 54,0 | 4,4 | 19 | 5 | 20 | 19,0 | 5 | 27 | 19,2 | 6 | 26 | 30,8 | 1988,10 | 1704,37 | 2335 (238500) | 2525 (258000) | 2720 (278000) | 2920 (298000) | 3115 (318000) | 3305 (337500) |
| 55,0 | 3,4 | 37 | 4,5 | 21 | 17,2 | 5 | 27 | 19,2 | 6 | 26 | 30,8 | 2016,33 | 1728,06 | 2365 (241500) | 2565 (262000) | 2760 (282000) | 2955 (302000) | 3160 (322500) | 3355 (342500) |
| 60,0 | 4,1 | 37 | 4,5 | 24 | 17,2 | 5 | 30 | 20,1 | 6 | 28 | 32,3 | 2408,69 | 2063,60 | 2830 (289000) | 3065 (313000) | 3300 (337000) | 3535 (361000) | 3770 (385000) | 4005 (409000) |
| 65,0 | 3,7 | 61 | 4,5 | 26 | 18,3 | 5 | 33 | 20,1 | 6 | 30 | 32,3 | 2763,97 | 2367,31 | 3245 (331500) | 3515 (359000) | 3785 (386500) | 4060 (414500) | 4330 (442000) | 4600 (469500) |
| 70,0 | 4,3 | 61 | 4,5 | 30 | 18,3 | 5 | 33 | 22,5 | 6 | 37 | 28,5 | 3231,84 | 2767,12 | 3795 (387500) | 4115 (420000) | 4425 (452000) | 4745 (484500) | 5065 (517000) | 5380 (549000) |
Примечания. 1. (Исключено, Изм. № 2).
2. Расчетная площадь поперечного сечения клиновидной и зетобразной проволоки приведена для справок.
3. Расчетные разрывные усилия канатов маркировочных групп св. 1370 Н/мм2 (140 кгс/см2) вводят в действие с 01.01.1991.
Пример условного обозначения каната диаметром 60,0 мм, марки I, из проволоки без покрытия, правой свивки, раскручивающегося, маркировочной группы 1270 Н/мм2 (130 кгс/мм2):
Канат 60,0-I-P-1270 ГОСТ 7676-73
(Измененная редакция, Изм. № 1, 2).
3. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение — по ГОСТ 18899.
