ГОСТ 7675-73. Канаты стальные. Канат закрытый несущий с одним слоем клиновидной и одним слоем зетобразной проволоки и сердечником типа ТК. Сортамент
(утв. Постановлением Госстандарта СССР от 15.06.1973 № 1484)
(ред. от 01.12.1989)
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 7675-55"]:::rst n1["ГОСТ 7675-73"]:::doc click n1 "https://bukva.ai/docs/gost-7675-73" "ГОСТ 7675-73. Канаты стальные. Канат закрытый несущий с одним слоем клиновидной и одним слоем зетобразной проволоки и сердечником типа ТК. Сортамент (утв. Постановлением Госстандар" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 15 июня 1973 г. № 1484
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАНАТ ЗАКРЫТЫЙ НЕСУЩИЙ С ОДНИМ СЛОЕМ КЛИНОВИДНОЙ И ОДНИМ СЛОЕМ ЗЕТОБРАЗНОЙ ПРОВОЛОКИ И СЕРДЕЧНИКОМ ТИПА ТК
Steel wire ropes. Locked conveying wire rope with one layer of V-shaped wire, one layer of Z-wire and type TK core. Dimensions
Разработан и внесен Министерством черной металлургии СССР.
Разработчики: Х.Н. Белалов, канд. техн. наук; Н.А. Галкина; Е.С. Чугунова; А.А. Титова.
Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 15.06.73 № 1484.
Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 18899-73 | 3 |
Переиздание (февраль 1998 г.) с Изменениями № 1, 2, утвержденными в марте 1985 г., декабре 1989 г. (ИУС 6-85, 3-90).

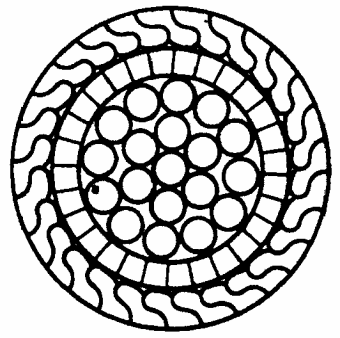

1. Настоящий стандарт распространяется на стальные закрытые несущие канаты с одним слоем клиновидной и одним слоем зетобразной проволоки и сердечниками из круглых проволок с точечным касанием типа ТК конструкции 1 + 6 + 12 и 1 + 6 + 12 + 18.
2. Основные параметры и размеры канатов должны соответствовать указанным в таблице.
| Диаметр каната, мм | Круглая проволока | Клиновидная проволока | Зетобразная проволока | Расчетная площадь | Расчетная масса | Расчетное разрывное усилие, кН (кгс), не менее, для маркировочных групп, Н/мм2 (кгс/мм2) | ||||||||||
| Диаметр, мм | Количество | Высота, мм | Количество | Расчетная площадь поперечного сечения, мм2 | Высота, мм | Количество | Расчетная площадь поперечного сечения , мм2 | сечения всех проволок, мм2 | 100 м смазанного каната, кг | 1180 (120) | 1270 (130) | 1370 (140) | 1470 (150) | 1570 (160) | 1670 (170) | |
| 38,5 | 3,3 | 19 | 5 | 17 | 17,8 | 6 | 18 | 30,6 | 1015,90 | 869,20 | 1190 (121500) | 1290 (132000) | 1390 (142000) | 1485 (152000) | 1590 (162500) | 1690 (172500) |
| 40,5 | 3,7 | 19 | 5 | 18 | 19,0 | 6 | 19 | 30,6 | 1127,69 | 964,81 | 1320 (135000) | 1435 (146500) | 1540 (157500) | 1655 (169000) | 1760 (180000) | 1875 (191500) |
| 42,5 | 4,1 | 19 | 5 | 19 | 19,0 | 6 | 20 | 30,6 | 1223,84 | 1046,84 | 1435 (146500) | 1555 (159000) | 1675 (171000) | 1795 (183500) | 1915 (195500) | 2035 (208000) |
| 45,0 | 4,6 | 19 | 5 | 20 | 19,6 | 6 | 21 | 31,0 | 1358,76 | 1162,01 | 1595 (163000) | 1725 (176500) | 1860 (190000) | 1990 (203500) | 2125 (217000) | 2255 (230500) |
| 47,0 | 3,6 | 37 | 5 | 22 | 19,0 | 6 | 22 | 31,0 | 1476,62 | 1262,58 | 1730 (177000) | 1875 (191500) | 2020 (206500) | 2165 (221000) | 2310 (236000) | 2455 (251000) |
| 51,0 | 4,1 | 37 | 5 | 24 | 19,6 | 6 | 24 | 31,0 | 1702,89 | 1455,70 | 1995 (204000) | 2165 (221000) | 2330 (238000) | 2495 (255000) | 2665 (272000) | 2830 (289000) |
Примечания. 1. (Исключено, Изм. № 2).
2. Расчетная площадь поперечного сечения клиновидной и зетобразной проволок приведена для справок.
3. Расчетные разрывные усилия канатов маркировочных групп св. 1370 Н/мм2 (140 кгс/мм2) вводят в действие с 01.01.91.
Пример условного обозначения каната диаметром 45,0 мм, марки В, из проволоки без покрытия, правой свивки, нераскручивающегося, маркировочной группы 1180 Н/мм2 (120 кгс/мм2):
Канат 45,0-В-Н-1180 ГОСТ 7675-73
(Измененная редакция, Изм. № 1, 2).
