ГОСТ 7669-80. Межгосударственный стандарт. Канат двойной свивки типа ЛК-РО конструкции 6 х 36(1 + 7 + 7/7 + 14) + 7 х 7(1 + 6). Сортамент

(введен Постановлением Госстандарта СССР от 23.04.1980 № 1836)

(ред. от 01.11.1991)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 7669-55"]:::rst
  n1["ГОСТ 7669-69*"]:::rst
  n2["ГОСТ 7669-80"]:::doc
  click n2 "https://bukva.ai/docs/gost-7669-80" "ГОСТ 7669-80. Межгосударственный стандарт. Канат двойной свивки типа ЛК-РО конструкции 6 х 36(1 + 7 + 7/7 + 14) + 7 х 7(1 + 6). Сортамент (введен Постановлением Госстандарта СССР о"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

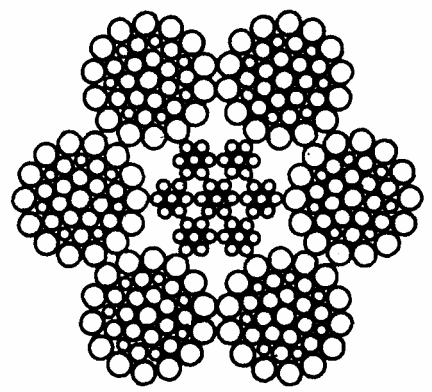

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-РО КОНСТРУКЦИИ 6 х 36(1 + 7 + 7/7 + 14) + 7 х 7(1 + 6)

СОРТАМЕНТ

Two lay rope type ЛК-РО construction 6 х 36(1 + 7 + 7/7 + 14) + 7 х 7(1 + 6) Dimensions

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1836 дата введения установлена

Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 № 1790.

Издание с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92).

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-РО с металлическим сердечником МС.

2. Канаты подразделяются по признакам

по назначению:

грузолюдские — ГЛ,

грузовые — Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой — Л;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней — О,

комбинированной — К;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

нерихтованные.

Примеры условных обозначений

Канат диаметром 25,0 мм, грузолюдского назначения, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, нерихтованный повышенной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

То же, диаметром 30,0 мм, грузового назначения, марки I, оцинкованной по группе Ж, левой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

42,0  1,90  1,80  2,70  1,90  1,90 1,40  2,40   843,90  7965,0 1155000  925000 1240000  989500 1320000 1050000

45,5  2,00  1,90  2,90  2,10  2,10 1,50  2,60   991,84  9045,0 1360000 1080000 1455000 1160000 1555000 1235000
49,0  2,10  2,00  3,10  2,30  2,30 1,70  2,80  1163,04 10600,0 1595000 1270000 1705000 1360000 1820000 1455000│
52,0  2,20  2,10  3,30  2,40  2,40 1,80  3,00  1304,05 11850,0 1785000 1430000 1915000 1525000 2040000 1625000│

60,5  2,50  2,40  3,70  2,70  2,70 2,05  3,40  1671,10 15240,0 2290000 1825000 2455000 1960000 2620000 2090000

61,5  2,60  2,50  3,80  2,80  2,80 2,10  3,50  1782,25 16250,0 2445000 1955000 2615000 2090000 2790000 2230000

64,0  2,70  2,50  3,90  2,90  2,90 2,15  3,60  1880,27 17148,0 2575000 2055000 2760000 2205000 2945000 2350000

68,0  2,80  2,60  4,10  3,00  3,00 2,25  3,80  2058,71 18775,0 2820000 2250000 3025000 2415000 3225000 2575000

72,0  3,00  2,80  4,30  3,20  3,20 2,40  4,00  2316,38 21125,0 3175000 2530000 3405000 2715000 3630000 2900000

Продолжение

 5,9  0,24  0,22 0,36  0,26 0,26 0,20  0,34    15,93   145,0    -       -      28100   21600   29650   22900
 6,4  0,26  0,24 0,40  0,30 0,30 0,22  0,38    20,08   183,0    -       -      35400   27150   37350   28950

 7,2  0,30  0,28 0,45  0,32 0,32 0,24  0,40    23,25   212,0    -       -      41000   31550   43250   33500
 8,6  0,36  0,34 0,55  0,40 0,40 0,30  0,50    35,98   328,0   59900   47900   63450   48850   66950   51300

10,5  0,45  0,40 0,65  0,50 0,50 0,36  0,60    52,90   482,0   88100   70450   93300   71800   98450   75800
13,0  0,55  0,50 0,80  0,60 0,60 0,45  0,75    80,46   733,0  134000  106500  141500  108500  149500  115500

14,5  0,65  0,60 0,90  0,65 0,65 0,50  0,80    96,36   906,0  160500  128000  169500  130000  179000  138500
16,0  0,70  0,65 1,00  0,75 0,75 0,55  0,90   121,87  1145,0  203000  162000  214500  165000  226500  175000

17,5  0,75  0,70 1,10  0,80 0,80 0,60  1,00   145,03  1360,0  241500  193000  255500  196000  270000  209000
19,5  0,85  0,80 1,20  0,90 0,90 0,65  1,10   179,07  1630,0  298000  238500  315500  242500  333000  258000

21,0  0,90  0,85 1,30  1,00 1,00 0,70  1,20   213,39  1950,0  355500  284000  376000  289500  397000  307000

49,0  2,10  2,00 3,10  2,30 2,30 1,70  2,80  1163,04 10600,0 1935000 1545000 2050000 1575000 2165000 1640000

52,0  2,20  2,10 3,30  2,40 2,40 1,80  3,00  1304,05 11850,0 2170000 1730000 2300000 1765000 2425000 1840000
57,0  2,40  2,30 3,60  2,60 2,60 2,00  3,20  1520,73 13900,0 2530000 1950000 2650000 2000000    -       -

60,5  2,50  2,40 3,70  2,70 2,70 2,05  3,40  1671,10 15240,0 2780000 2140000 2945000 2205000    -       -
61,5  2,60  2,50 3,80  2,80 2,80 2,10  3,50  1782,25 16250,0 2965000 2280000 3140000 2350000    -       -

64,0  2,70  2,50 3,90  2,90 2,90 2,15  3,60  1880,27 17148,0 3130000 2435000 3315000 2530000    -       -
68,0  2,80  2,60 4,10  3,00 3,00 2,25  3,80  2058,71 18775,0 3425000 2665000 3630000 2775000    -

72,0  3,00  2,80 4,30  3,20 3,20 2,40  4,00  2316,38 21125,0 3855000 3000000 4085000 3125000    -       -

Продолжение

5,9 0,24 0,22 0,36 0,26 0,26 0,20 0,34 15,93 145,0 31200 23350 32750 24500 34300 25700

21,0  0,90  0,85 1,30  1,00 1,00 0,70  1,20  213,39  1950,0  418000  313500   -       -      -      -
23,0  1,00  0,95 1,50  1,05 1,05 0,80  1,30  251,21  2290,0  492000  368500   -       -      -      -
25,0  1,10  1,00 1,60  1,15 1,15 0,85  1,40  292,10  2660,0  572500  429000   -       -      -      -
26,5  1,15  1,05 1,70  1,20 1,20 0,90  1,50  327,43  2975,0  641500  480500   -       -      -      -
28,0  1,20  1,10 1,80  1,30 1,30 0,95  1,60  373,25  3395,0  731500  547500   -       -      -      -
30,0  1,30  1,30 1,90  1,40 1,40 1,00  1,70  426,76  3890,0  836000  627000   -       -      -      -

32,5  1,40  1,30 2,00  1,50 1,50 1,10  1,80  487,48  4445,0  955000  716000   -       -      -      -
35,5  1,50  1,40 2,20  1,60 1,60 1,20  2,00  580,11  5290,0 1135000  852500   -       -      -      -
36,5  1,60  1,50 2,30  1,70 1,70 1,25  2,10  646,37  5895,0 1265000  950000   -       -      -      -
39,0  1,70  1,60 2,40  1,80 1,80 1,30  2,20  716,29  6530,0 1400000 1045000   -       -      -      -
41,0  1,80  1,70 2,60  1,90 1,90 1,40  2,30  796,83  7265,0 1560000 1170000   -       -      -      -
42,0  1,90  1,80 2,70  1,90 1,90 1,40  2,40  843,90  7965,0 1650000 1235000   -       -      -      -
45,5  2,00  1,90 2,90  2,10 2,10 1,50  2,60  991,84  9045,0 1910000 1455000   -       -      -      -
49,0  2,10  2,00 3,10  2,30 2,30 1,70  2,80 1163,04 10600,0 2275000 1705000   -       -      -      -
52,0  2,20  2,10 3,30  2,40 2,40 1,80  3,00 1304,05 11850,0 2555000 1905000   -       -      -      -
57,0  2,40  2,30 3,60  2,60 2,60 2,00  3,20 1520,73 13900,0    -       -      -       -      -      -
60,5  2,50  2,40 3,70  2,70 2,70 2,05  3,40 1671,10 15240,0    -       -      -       -      -      -
61,5  2,60  2,50 3,80  2,80 2,80 2,10  3,50 1782,25 16250,0    -       -      -       -      -      -
64,0  2,70  2,50 3,90  2,90 2,90 2,15  3,60 1880,27 17148,0    -       -      -       -      -      -
68,0  2,80  2,60 4,10  3,00 3,00 2,25  3,80 2058,71 18775,0    -       -      -       -      -      -
72,0  3,00  2,80 4,30  3,20 3,20 2,40  4,00 2316,38 21125,0    -       -      -       -      -      -

Примечания:

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 57,0 и 72,0 мм маркировочной группы 1370 Н/мм2 (140 кгс/мм2), 45,5 — 52,0 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 35,5 — 52,0 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 35,5 — 42,0 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 23,0 — 39,0 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 13,0 — 19,5 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.
