ГОСТ 7668-80. Межгосударственный стандарт. Канат двойной свивки типа ЛК-РО конструкции 6х36(1+7+7/7+14)+1 о.с. Сортамент

Государственный комитет СССР по стандартам · № ГОСТ 7668-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 23.04.1980 № 1835)

(ред. от 22.11.1991)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1982 года. Взамен ГОСТ 7668-69.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 7668-55"]:::rst
  n1["ГОСТ 7668-69*"]:::rst
  n2["ГОСТ 7668-80"]:::doc
  click n2 "https://bukva.ai/docs/gost-7668-80" "ГОСТ 7668-80. Межгосударственный стандарт. Канат двойной свивки типа ЛК-РО конструкции 6х36(1+7+7/7+14)+1 о.с. Сортамент (утв. и введен в действие Постановлением Госстандарта СССР "
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие Постановлением Госстандарта СССР от 23 апреля 1980 г. № 1835

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-РО КОНСТРУКЦИИ 6x36(1+7+7/7+14)+1 о.с.

СОРТАМЕНТ

Two lay rоре type ЛК-РО construction 6x36(1+7+7/7+14)+1 о.с. Dimensions

ГОСТ 7668-80

Группа В75

ОКП 12 5100, 12 5200

Взамен ГОСТ 7668-69

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1835 дата введения установлена

1 января 1982 года

Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 № 1790

Издание (май 2011 г.) с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92), Поправкой (ИУС 6-2006)

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-РО с одним органическим сердечником.

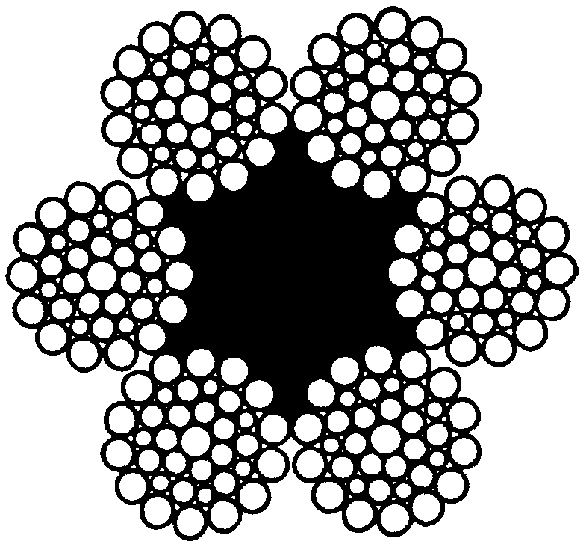

рис. 1

2. Канаты подразделяются по признакам

по назначению:

грузолюдские — ГЛ,

грузовые — Г;

по механическим свойствам марок: ВК, В, I;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой — Л;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней — О,

комбинированной — К;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

нерихтованные.

Примеры условных обозначений

Канат диаметром 39,5 мм, грузового назначения, из проволоки без покрытия, марки I, правой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

Канат 39,5-Г-I-O-Р-1770 ГОСТ 7668-80

То же, диаметром 18,0 мм, грузолюдского назначения, марки В, оцинкованный по группе ОЖ, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм2 (160 кгс/мм2):

Канат 18-ГЛ-В-ОЖ-Л-О-Н-Т-1570 ГОСТ 7668-80

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Диаметр, ммРасчетная площадь сечения всех проволок, мм2Ориентировочная масса 1000 м смазанного каната, кгМаркировочная группа, Н/мм2 (кгс/мм2)
канатапроволоки1370 (140)
центральнойпервого слоявторого слоятретьего слоя (наружного)Разрывное усилие, Н, не менее
6 проволок42 проволоки42 проволоки42 проволоки84 проволокисуммарное всех проволок в канатеканата в целом
6,30,380,280,280,200,3615,72155,5--
6,70,400,300,300,220,3817,81176,0--
7,40,450,320,320,240,4020,16199,0--
8,10,500,360,360,280,4525,67253,5--
9,00,550,400,400,300,5031,45310,5--
9,70,600,450,450,340,5538,82383,5--
11,50,700,500,500,400,6551,96513,0--
13,50,800,600,600,450,7570,55696,5--
15,00,900,650,650,500,8082,16812,0--
16,51,050,750,750,550,90105,731045,0--
18,01,100,800,800,601,00125,781245,0--
20,01,200,900,900,651,10153,991520,0--
22,01,301,001,000,701,20185,101830,0253500207500
23,51,501,051,050,801,30215,942130,0296000242500
25,51,601,151,150,851,40252,462495,0346000283500
27,0
1,70
1,201,200,901,50283,792800,028900031850029,01,80
1,301,300,951,60325,423215,044600036600031,01,90
1,401,401,001,70369,973655,050750041600033,02,00
1,501,501,101,80420,964155,057750047300034,52,10
1,551,551,151,90461,074550,063250051800036,52,20
1,601,601,202,00503,094965,069000056550038,02,30
1,701,701,252,10558,075510,076550062750039,52,40
1,801,801,302,20615,956080,084500069250042,02,60
1,901,901,402,30683,686750,093800076850043,02,70
1,901,901,402,40717,187120,098350080650044,52,80
2,002,001,502,50787,387770,0108000088500046,52,90
2,102,101,502,60850,768400,0116500095650048,53,00
2,202,201,602,70927,129155,01270000104000050,53,10
2,302,301,702,801006,859940,01380000113000053,53,30
2,402,401,803,001131,9611150,01550000126500056,03,40
2,502,501,903,101219,8912050,01670000136500058,53,60
2,602,602,003,201314,5613000,01800000147000060,53,70
2,702,702,053,401446,7414250,01980000162500063,03,80
2,802,802,103,501538,9215200,02110000172500065,03,90
2,902,902,153,601634,0316100,02240000183000068,04,10
3,003,002,253,801792,6217700,02455000201000072,04,30
3,203,202,404,002008,2819800,027550002255000Продолжение
Диаметр, ммРасчетная площадь сечения всех проволок, мм2Ориентировочная масса 1000 м смазанного каната, кгМаркировочная группа, Н/мм2 (кгс/мм2)
канатапроволоки1470 (150)1570 (160)
центральнойпервого слоявторого слоятретьего слоя (наружного)Разрывное усилие, Н, не менее
суммарное всех проволок в канатеканата в целомсуммарное всех проволок в канатеканата в целом
6 проволок42 проволоки42 проволоки42 проволоки84 проволоки
6,30,380,280,280,200,3615,72155,5----
6,70,400,300,300,220,3817,81176,0----
7,40,450,320,320,240,4020,16199,0----
8,10,500,360,360,280,4525,67253,5----
9,00,550,400,400,300,5031,45310,5--4930040400
9,70,600,450,450,340,5538,82383,5--6085049850
11,50,700,500,500,400,6551,96513,0--8145066750
13,50,800,600,600,450,7570,55696,5--11050090650
15,00,900,650,650,500,8082,16812,0--128500104500
16,51,050,750,750,550,90105,731045,0--165500135500
18,01,100,800,800,601,00125,781245,0--197000161500
20,01,200,900,900,651,10153,991520,0--241000197500
22,01,301,001,000,701,20185,101830,0272000222500290000237500
23,51,501,051,050,801,30215,942130,0317000259500338500277000
25,51,601,151,150,851,40252,462495,0371000303500395500324000
27,01,701,201,200,901,50283,792800,0417000341500444500364500
29,01,801,301,300,951,60325,423215,0478000392000510000417500
31,01,901,401,401,001,70369,973655,0543500445000580000475000
33,02,001,501,501,101,80420,964155,0618500507000660000540500
34,52,101,551,551,151,90461,074550,0677500555500722500592000
36,52,201,601,601,202,00503,094965,0739500606000788500646000
38,02,301,701,701,252,10558,075510,0820000672500875000717500
39,52,401,801,801,302,20615,956080,0905000742000965500791500
42,02,601,901,901,402,30683,686750,01005008235001070000878500
43,02,701,901,901,402,40717,187120,010500008635001120000919500
44,52,802,002,001,502,50787,387770,0115500094850012300001005000
46,52,902,102,101,502,60850,768400,01250000102000013300001090000
48,53,002,202,201,602,70927,129155,01360000111500014500001190000
50,53,102,302,301,702,801006,859940,01480000121000015750001290000
53,53,302,402,401,803,001131,9611150,01660000135500017700001455000
56,03,402,502,501,903,101219,8912050,01790000146500019100001560000
58,53,602,602,602,003,201314,5613000,01930000158000020600001685000
60,53,702,702,702,053,401446,7414250,02125000173500022650001855000
63,03,802,802,802,103,501538,9215200,02260100185000024100001970000
65,03,902,902,902,153,601634,0316100,02400000196000025600002095000
68,04,103,003,002,253,801792,6217700,02635000215500028100002295000
72,04,303,203,202,404,002008,2819800,02950000241500031450002575000

Продолжение

Диаметр, ммРасчетная площадь сечения всех проволок, мм2Ориентировочная масса 1000 м смазанного каната, кгМаркировочная группа, Н/мм2 (кгс/мм2)
канатапроволоки1670 (170)1770 (180)1860 (190)
центральнойпервого слоявторого слоятретьего слоя (наружного)Разрывное усилие, Н, не менее
суммарное всех проволок в канатеканата в целомсуммарное всех проволок в канатеканата в целомсуммарное всех проволок в канатеканата в целом
6 проволок42 проволоки42 проволоки42 проволоки84 проволоки
6,30,380,280,280,200,3615,72155,5--27700226502925023650
6,70,400,300,300,220,3817,81176,0--31400257003315026800
7,40,450,320,320,240,4020,16199,0--35500291003750030350
8,10,500,360,360,280,4525,67253,5--45250370504775038650
9,00,550,400,400,300,5031,45310,5523504295055450454505855047400
9,70,600,450,450,340,5538,82383,5646505300068450561007225058500
11,50,700,500,500,400,6551,96513,0865507095091650751009670078300
13,50,800,600,600,450,7570,55696,511750096300124000101500131000106000
15,00,900,650,650,500,8082,16812,0136500111500144500116500152500122500
16,51,050,750,750,550,90105,731045,0176000144000186500150000196500157500
18,01,100,800,800,601,00125,781245,0209500171500221500175500234000186500
20,01,200,900,900,651,10153,991520,0256500210000271500215000286500229000
22,01,301,001,000,701,20185,101830,0308000252500326500258500344500275000
23,51,501,051,050,801,30215,942130,0359500294000380500304000402000321000
25,51,601,151,150,851,40252,462495,0420500344000445000352500470000375500
27,01,701,201,200,901,50283,792800,0472500387500500500396500528000422000
29,01,801,301,300,951,60325,423215,0542000444000574000454500605500484000
31,01,901,401,401,001,70369,973655,0616000505000652500517000688500550500
33,02,001,501,501,101,80420,964155,0701000574500742500588000783500626500
34,52,101,551,551,151,90461,074550,0768000629500813000644500858500686000
36,52,201,601,601,202,00503,094965,0838000686500887000703500936500748500
38,02,301,701,701,252,10558,075510,09295007620009840007775001035000881000
39,52,401,801,801,302,20615,956080,0102500084100010850008610001145000917000
42,02,601,901,901,402,30683,686750,01135000933500120500095550012700001010000
43,02,701,901,901,402,40717,187120,011900009760001265000100500013350001060000
44,52,802,002,001,502,50787,387770,0131000010650001385000109500014650001165000
46,52,902,102,101,502,60850,768400,0141500011600001500000118000015800001260000
48,53,002,202,201,602,70927,129155,0154000012650001635000129000017250001380000
50,53,102,302,301,702,801006,859940,0167500013700001775000140000018700001490000
53,53,302,402,401,803,001131,9611150,0188500015400001995000157000021050001680000
56,03,402,502,501,903,101219,8912050,02030000164000021500001715000
58,53,602,602,602,003,201314,5613000,02190000173000023150001790000
60,53,702,702,702,053,401446,7414250,02410000191500025500001970000
63,03,802,802,802,103,501538,9215200,02560000202000027100002085000
65,03,902,902,902,153,601634,0316100,02720000217500028800002210000
68,04,103,003,002,253,801792,6217700,02985000238500031600002430000
72,04,303,203,202,404,002008,2819800,03345000267000035400002715000

Продолжение

Диаметр, ммРасчетная площадь сечения всех проволок, мм2Ориентировочная масса 1000 м смазанного каната, кгМаркировочная группа, Н/мм2 (кгс/мм2)
канатапроволоки1960 (200)2060 (210)2160 (220)
центральнойпервого слоявторого слоятретьего слоя (наружного)Разрывное усилие, Н, не менее
суммарное всех проволок в канатеканата в целомсуммарное всех проволок в канатеканата в целомсуммарное всех проволок в канатеканата в целом
6 проволок42 проволоки42 проволоки42 проволоки84 проволоки
6,30,380,280,280,200,3615,72155,5308002440032350253003385026200
6,70,400,300,300,220,3817,81176,0349002760036650287003835029700
7,40,450,320,320,240,4020,16199,0395003155041450325504345033600
8,10,500,360,360,280,4525,67253,5503003985052800414005530042850
9,00,550,400,400,300,5031,45310,561600486506470050450--
9,70,600,450,450,340,5538,82383,576050603007985062550
11,50,700,500,500,400,6551,96513,01015008070010650083650
13,50,800,600,600,450,7570,55696,5138000109000
15,00,900,650,650,500,8082,16812,0161000128000
16,51,050,750,750,550,90105,731045,0207000165000
18,01,100,800,800,601,00125,781245,0246500190500
20,01,200,900,900,651,10153,991520,0301500233500
22,01,301,001,000,701,20185,101830,0362500280500
23,51,501,051,050,801,30215,942130,0432000338000
25,51,601,151,150,851,40252,462495,0494500383000
27,01,701,201,200,901,50283,792800,0556000430500
29,01,801,301,300,951,60325,423215,0637500493500
31,01,901,401,401,001,70369,973655,0725000561500
33,02,001,501,501,101,80420,964155,0825000638500
34,52,101,551,551,151,90461,074550,0903500700000
36,52,201,601,601,202,00503,094965,0986000764000
38,02,301,701,701,252,10558,075510,01090000842000----
39,52,401,801,801,302,20615,956080,01205000935000
42,02,601,901,901,402,30683,686750,013400001030000
43,02,701,901,901,402,40717,187120,014050001080000
44,52,802,002,001,502,50787,387770,015400001185000
46,52,902,102,101,502,60850,768400,016650001280000
48,53,002,202,201,602,70927,129155,018150001395000----
50,53,102,302,301,702,801006,859940,019700001510000
53,53,302,402,401,803,001131,9611150,022150001705000----
56,03,402,502,501,903,101219,8912050,0----
58,53,602,602,602,003,201314,5613000,0----
60,53,702,702,702,053,401446,7414250,0----
63,03,802,802,802,103,501538,9215200,0----
65,03,902,902,902,153,601634,0316100,0----
68,04,103,003,002,253,801792,6217700,0----
72,04,303,203,202,404,002008,2819800,0----

Примечания. 1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 58,5 и 72,0 мм маркировочной группы 1370 Н/мм2 (140 кгс/мм2), 53,5 и 56,0 маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 34,5 — 56,0 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 34,5 — 44,5 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 23,5 — 39,5 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 13,5 — 20,0 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

2, 3. (Измененная редакция, Изм. № 1, 2, Поправка).

4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
