Постановлением Госстандарта СССР от 23 апреля 1980 г. № 1835

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

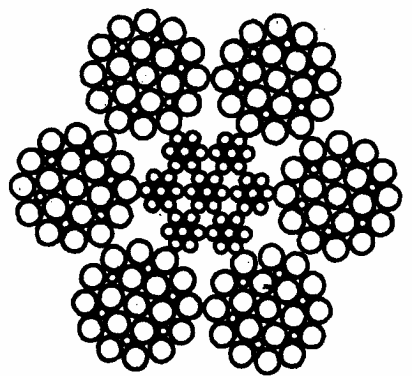

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-3 КОНСТРУКЦИИ 6 x 25(1 + 6; 6 + 12) + 7 x 7(1 + 6)

СОРТАМЕНТ

Two lay rope type ЛК-3 construction 6 x 25(1 + 6; 6 + 12) + 7 x 7(1 + 6).

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1835 дата введения установлена

1 января 1982 года

Ограничение срока действия снято Постановлением Госстандарта от 22.11.1991 № 1790

Издание (май 2011 г.) с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92), Поправкой (ИУС 4-2005).

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-3 с металлическим сердечником МС.

2. Канаты подразделяются по признакам

по назначению:

грузолюдские — ГЛ,

грузовые — Г;

по механическим свойствам марок: ВК, В, I;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой — Л;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней — О;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

Канат диаметром 9,5 мм, грузолюдского назначения, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

То же, диаметром 34,0 мм, грузового назначения, марки I, оцинкованной по группе Ж, левой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):

(Поправка).

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

41,0  1,70   1,60  2,80   2,60  1,10  744,88  6835,0 1020000 866000  1090000  928500

44,0  1,80   1,70  3,10   2,80  1,20  864,16  7930,0 1185000 999500  1270000  1075000
47,0  1,90   1,80  3,30   3,00  1,30  989,23  9080,0 1355000 1145000 1450000  1225000

Продолжение

44,0  1,80   1,70  3,10  2,80  1,20  864,16  7930,0  1355000 1145000 1435000 1220000 1520000 1260000
47,0  1,90   1,80  3,30  3,00  1,30  989,23  9080,0  1550000 1310000 1645000 1395000 1745000 1445000

Продолжение

41,0  1,70   1,50  2,80   2,60   1,10   744,88  6835,0 1385000  1135000 1455000 1175000   -     -
44,0  1,80   1,70  3,10   2,80   1,20   864,16  7930,0 1605000  1310000 1690000 1365000   -     -
47,0  1,90   1,80  3,30   3,00   1,30   989,23  9080,0 18400000 1500000 1935000 1560000   -     -

Примечания. 1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 44,0 и 47,5 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 31,0 — 47,5 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 31,0 — 41,0 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 20,5 — 34,0 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 11,5 — 15,5 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.
