ГОСТ 7229-76. Государственный стандарт Союза ССР. Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
(утв. и введен в действие Постановлением Госстандарта СССР от 29.07.1976 № 1844)
Примечание
Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона «Технический регламент о безопасности низковольтного оборудования» и осуществления оценки соответствия (Распоряжение Правительства Российской Федерации от 29.07.2010 № 1284-р).
Утвержден и введен в действие
Постановлением Государственного комитета
стандартов Совета Министров СССР
от 29 июля 1976 г. № 1844
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МЕТОД ОПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ТОКОПРОВОДЯЩИХ ЖИЛ И ПРОВОДНИКОВ
Cables, wires and cords Method of measurement of electrical resistance of conductors
ГОСТ 7229-67
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 июля 1976 г. № 1844 срок действия установлен
Разработан Всесоюзным научно-исследовательским проектно-конструкторским и технологическим институтом кабельной промышленности (ВНИИКП).
Внесен Министерством электротехнической промышленности.
Подготовлен к утверждению Всесоюзным научно-исследовательским институтом стандартизации (ВНИИС).
Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 29 июля 1976 г. № 1844.
Настоящий стандарт распространяется на кабельные изделия и устанавливает метод определения электрического сопротивления постоянному току токопроводящих жил и проводников кабелей, проводов и шнуров, а также проволоки, лент и шин.
Метод не распространяется на кабельные изделия в смонтированном состоянии.
Стандарт полностью соответствует рекомендации СЭВ РС 528-73.
1. МЕТОД ОТБОРА ОБРАЗЦОВ
1.1. Измерение производят на строительных длинах кабелей, проводов и шнуров или на выпрямленных образцах проводов, шнуров, проволоки, лент и шин длиной не менее 1 м в измеряемой части, если в стандартах или технических условиях на конкретные изделия не указана другая длина.
1.2. Отбор образцов для измерений производят методом случайного выбора.
1.3. Количество образцов для измерений должно быть указано в стандартах или технических условиях на конкретные изделия.
2. АППАРАТУРА
2.1. Измерение электрического сопротивления токопроводящих жил и проводников производят одинарным, двойным или одинарно-двойным мостом постоянного тока по ГОСТ 7165-72 с погрешностью измерения не более +/- 0,5%, содержащими встроенный или отдельный нулевой измерительный прибор.
Чувствительность отдельного нулевого измерительного прибора должна соответствовать требованиям ГОСТ 7165-72.
Принципиальные схемы измерения приведены на черт. 1 - 3.
с двухзажимным подключением
подключением и сопротивлением для компенсации
сопротивления проводов, соединяющих кабельное
изделие с мостом

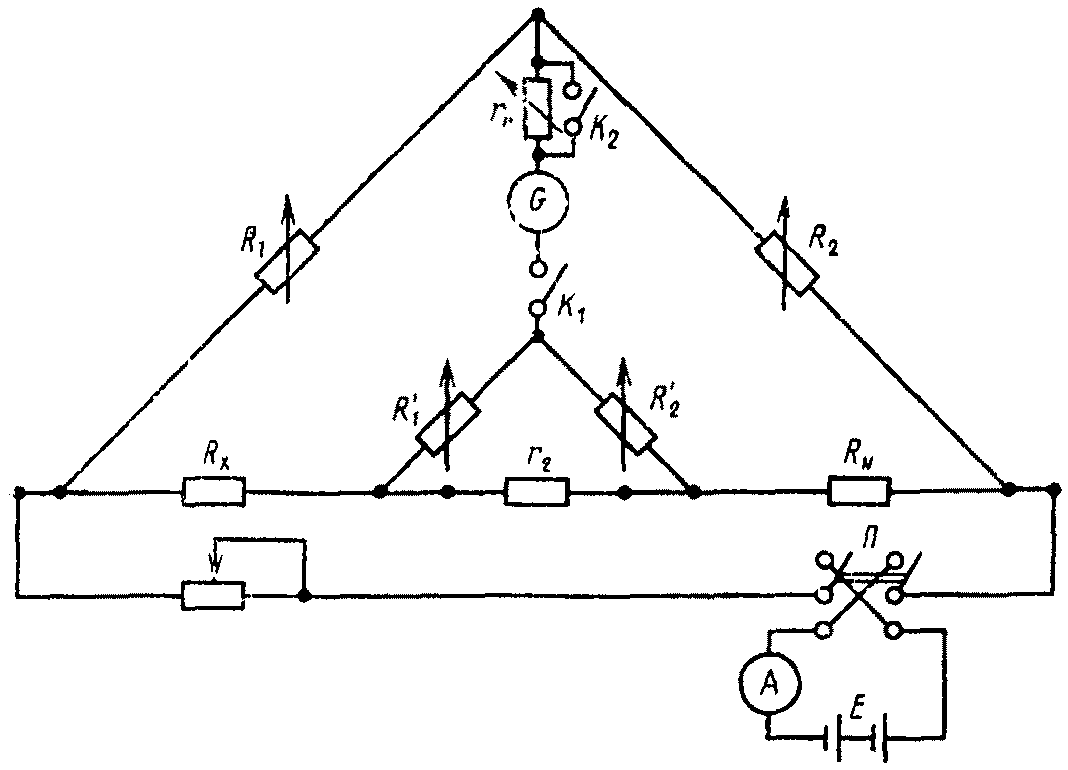

Схема измерения двойным мостом
Обозначения на черт. 1 - 3
E — источник постоянного тока; A — амперметр; G — гальванометр; r_{E} — сопротивление, ограничивающее ток; r — реостат; П — переключатель для измерения направления тока при измерении; R_{1} , R_{2} , R_{1}\prime , R_{2}\prime , R_{3} — сопротивления плеч моста; K_{1} , K_{2} — ключи для включения и выключения гальванометра и защитного сопротивления; R_{N} — эталонное сопротивление; R_{k} — сопротивление, служащее для компенсации сопротивления проводов, соединяющих кабельное изделие с мостом, r_{2} — сопротивление провода, соединяющего образцовое и измеряемое сопротивление двойного моста; r_{r} — защитное сопротивление гальванометра; R_{x} — измеряемое сопротивление.
2.2. При измерении по схеме двойного моста значение сопротивления r_{2} не должно превышать суммы эталонного и измеряемого сопротивлений.
2.3. В зависимости от значения измеряемого сопротивления измерения должны быть произведены в соответствии с таблицей.
2.4. Для измерения сопротивления допускается применять автоматические и другие равноценные приборы, производящие измерения на постоянном токе с погрешностью, указанной в п. 2.1.
3. ПОДГОТОВКА К ИЗМЕРЕНИЮ
3.1. Перед подключением к измерительной схеме концы жил кабельных изделий должны быть зачищены и изолированы от всех металлических элементов, не входящих в измерительную схему.
3.2. Места присоединения алюминиевых жил к токовым контактам измерительной схемы должны быть очищены от оксидной пленки. Все проволоки многопроволочной алюминиевой жилы должны быть надежно присоединены к токовым контактам измерительной схемы.
Допускается присоединять к токовым контактам измерительной схемы только верхний повив многопроволочной алюминиевой жилы при условии сварки или соединения другими методами всех проволок между собой на концах.
3.3. Образцы кабельных изделий перед измерением должны быть выпрямлены таким образом, чтобы не произошло изменения площади поперечного сечения жилы, на которой производят измерение.
3.4. Время выдержки изделия до измерения электрического сопротивления токопроводящих жил в помещении должно быть не менее 6 ч. Допускается выдерживать строительные длины и образцы кабельных изделий менее 6 ч, если по результатам измерений электрическое сопротивление удовлетворяет требованиям стандартов или технических условий на конкретные кабельные изделия.
При возникновении разногласий образцы кабельных изделий перед измерением должны быть выдержаны не менее 6 ч в помещении, температура окружающей среды в котором в течение этого времени не отличается от температуры окружающей среды в момент измерения более чем на 1 °C.
3.5. Температура окружающей среды должна быть измерена с погрешностью не более +/- 1 °C на расстоянии не более 1 м от измеряемого изделия на высоте измерительного устройства и расположении изделия на такой же высоте или на высоте 1 м от пола, если измерение производят на кабельном изделии, намотанном на барабан.
4. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ
4.1. Измерения должны производиться в помещении с температурой 25 +/- 10 °C и относительной влажностью не более 80%, если в стандартах или технических условиях на кабельные изделия не указаны другие условия.
4.2. Измерения электрических сопротивлений меньше 10 Ом должны производиться непосредственно одно за другим при двух противоположных направлениях одинакового по значению измерительного тока.
4.3 Плотность измерительного тока должна быть не более 1 А/мм2.
4.4. Погрешность измерения длины кабельного изделия должна быть не более +/- 1%.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1 Значение измеряемого сопротивления R_{x} должно быть подсчитано по формулам:
R_{x} = R_{3} \cdot \frac{R_{1}}{R_{2}} ;
где R_{1} , R_{2} , R_{3} или R_{N} — значения сопротивления плеч моста при его равновесии.
5.2. За результат измерения принимают среднеарифметическое значение результатов измерений при двух противоположных направлениях измерительного тока.
5.3. Сопротивление проводов, соединяющих измеряемое изделие с мостом при двухзажимной схеме подключения, учитывают только в том случае, когда это сопротивление составляет более 0,2% от сопротивления кабельного изделия R_{\text{изд}} , значение которого в этом случае должно быть подсчитано по формуле
R_{\text{изд}} = R_{x} - R_{n},
где R_{n} — суммарное сопротивление соединительных проводов при закорочении концов, к которым подключают кабельное изделие, Ом.
При применении двойного моста с четырехзажимным подключением сопротивление проводов, соединяющих измеряемое изделие с сопротивлением плеч моста R_{1} и R_{1}\prime значением более 0,05 Ом, должно быть прибавлено к сопротивлению магазина сравнения R_{2} и R_{2}\prime .
Во всех других случаях сопротивление проводов, соединяющих кабельное изделие с мостом, не учитывают.
5.4 Измеренное значение электрического сопротивления должно быть пересчитано на температуру 20 °C по формуле
K = \frac{1}{1 + \alpha_{R}(t_{\text{изд}} - 20)} , R_{20} = R_{t} \cdot K;
t_{\text{изд}} — температура изделия при измерении его сопротивления (принимается равной температуре окружающей среды после выдержки в помещении в соответствии с п. 3.4), °C;
R_{t} — сопротивление, измеренное при температуре t_{\text{изд}} °C, Ом;
\alpha_{R} — температурный коэффициент сопротивления, 1/°C, равный:
K — температурный множитель, значение которого для меди марок ММ и МТ и алюминия приведено в справочном Приложении.
При измерении электрического сопротивления токопроводящих жил и проводников, изготовленных из других металлов, значение температурного коэффициента сопротивления должно быть указано в стандартах или технических условиях на кабельные изделия.
5.5. Электрическое сопротивление \rho в Ом · мм2/км, приведенное к температуре 20 °C, длине 1 км и сечению 1 мм2, определяют по формуле
\rho = \frac{R_{20} \cdot S_{\text{н}}}{l} ,
где S_{\text{н}} — номинальное сечение измеряемого изделия, если в стандартах или технических условиях на кабельные изделия не указано другое расчетное сечение (фактическое, минимально допустимое и т.п.), мм2;
l — длина кабельного изделия, км.
Приложение
Справочное
МЕЖДУНАРОДНАЯ СИСТЕМА ЕДИНИЦ (СИ)
МНОЖИТЕЛИ И ПРИСТАВКИ ДЛЯ ОБРАЗОВАНИЯ ДЕСЯТИЧНЫХ КРАТНЫХ И ДОЛЬНЫХ ЕДИНИЦ И ИХ НАИМЕНОВАНИЙ
Примечание. В скобках указаны приставки, которые допускается применять только в наименованиях кратных и дольных единиц, уже получивших широкое распространение (например, гектар, декалитр, дециметр, сантиметр).
