Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 18 июня 1974 г. № 1495

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ АЛЮМОСИЛИКАТНЫЕ БЛОЧНЫЕ ДЛЯ СТЕКЛОВАРЕННЫХ ПЕЧЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Refractory aluminosilicate block products for glassmaking furnaces. Specifications

ГОСТ 7151-74

Группа И22

МКС 81.080 ОКП 15 4700

Дата введения 1 января 1977 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

РАЗРАБОТЧИКИ

А.К. Карклит, д-р техн. наук; Л.Д. Деревянченко; Н.С. Гаенко, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 18.06.74 № 1495

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

1. МАРКИ

1.1. Изделия в зависимости от химико-минерального состава и открытой пористости делятся на марки, указанные в табл. 1.

Таблица 1

(Измененная редакция, Изм. № 3).

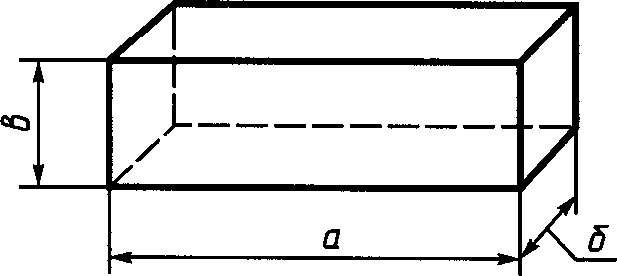

2. ФОРМА И РАЗМЕРЫ

2.1. Форма и размеры изделий должны соответствовать указанным на чертеже и в табл. 2.

Таблица 2

2.2. Объем, расчетная масса и средняя кажущаяся плотность изделий приведены в приложении.

2.1, 2.2. (Измененная редакция, Изм. № 3).

2.2а. Допускается изготовлять изделия других размеров по чертежам, согласованным изготовителем с потребителем.

(Введен дополнительно, Изм. № 2).

2.3. Предельные отклонения по размерам изделий должны соответствовать указанным в табл. 3.

Таблица 3

Примечания:

1. Для изделий марки ШСУ-33 длиной до 600 мм, изготовленных методом трамбования, предельные отклонения по длине а и ширине б допускаются +/- 6 мм.

2. Предельные отклонения механически обработанных изделий марок ШСУ-40, ШСП-40, МЛСУ и МЛСП устанавливаются соглашением сторон.

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Изделия по физико-химическим показателям и показателям внешнего вида должны соответствовать требованиям, указанным в табл. 4.

Таблица 4

Примечания:

1. Для изделий марки ШСУ-33, изготовленных методом трамбования, открытая пористость не должна превышать:

при а < 1000 мм — 19%;

при а \geq 1000 мм — 21%.

2. (Исключено, Изм. № 3).

3. (Исключено, Изм. № 1).

4. Шовной считают поверхность изделия, включающую размер b.

5. Рабочей считают поверхность изделия, соприкасающуюся со стекломассой, помеченную условным знаком «Р» изготовителем на изделиях.

6. Допускается изготовление изделий марок ШСУ-40, ШСП-40, МЛСУ и МЛСП с кривизной шовных поверхностей не более 3 мм механически обработанных.

7. По требованию потребителя изделия марок ШСУ-36, ШСКП-40, ШСУ-40, ШСП-40, МЛСУ и МЛСП изготовляют с кривизной шовных поверхностей не более 1 мм механически обработанными.

(Измененная редакция, Изм. № 1, 3).

3.2. Изделия по всей поверхности излома должны иметь однородное строение без трещин, посечек, пустот и инородных включений.

(Измененная редакция, Изм. № 2, 3).

4. ПРАВИЛА ПРИЕМКИ

4.1 Изделия принимают партиями. Каждая партия должна состоять из изделий одной марки. Массу партии устанавливают:

для изделий марок ШСУ-33 и ШСУ-36 — не более 150 т;

для изделий остальных марок — не более 75 т.

(Измененная редакция, Изм. № 1, 3).

4.2. Правила приемки — по ГОСТ 8179 со следующими дополнениями.

(Измененная редакция, Изм. № 1).

4.2.1. Для проверки соответствия качества изделий требованиям настоящего стандарта от каждой партии при ее комплектации проводят выборку в соответствии с требованиями табл. 5.

Таблица 5

Примечание. Для изделий сложной конфигурации (радиальных, с закругленными углами и т.п.) определение кажущейся плотности не проводят.

(Измененная редакция, Изм. № 1, 3).

4.2.2 Осмотр поверхности излома и определение физико-химических показателей проводят:

• для изделий марок ШСУ-33 и ШСУ-36 — на трех брусьях из числа проконтролированных по внешнему виду и размерам:

для изделий марок ШСКП-40, ШСУ-40, ШСП-40, МЛСУ, МЛСП — на одном брусе из партии с наименьшей кажущейся плотностью по обмеру.

4.3. Определение массовой доли Al₂O₃, Fe₂O₃ и открытой пористости проводят на каждой партии изделий марок ШСУ-36, ШСКП-40 и периодически на каждой третьей партии изделий остальных марок.

(Измененная редакция, Изм. № 3).

4.4. (Исключен, Изм. № 3).

4.5. Определение огнеупорности проводят периодически на каждой третьей партии.

4.6. Определение дополнительной линейной усадки проводят периодически на каждой третьей партии изделий марки ШСУ-33 и на каждой партии изделий остальных марок.

4.7. Определение предела прочности при сжатии и температуры начала размягчения проводят на каждой партии изделий марок ШСУ-36, ШСКП-40 и периодически на каждой пятой партии изделий остальных марок.

4.5 — 4.7. (Измененная редакция, Изм. № 1).

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Для определения массовой доли Al₂O₃ для изделий марок ШСУ-33 и ШСУ-36 берут среднюю пробу от трех изделий, для изделий остальных марок — от одного изделия.

Массовую долю Al₂O₃ и Fe₂O₃ определяют по ГОСТ 2642.0 — ГОСТ 2642.5.

(Измененная редакция, Изм. № 2).

5.2. Для определения открытой пористости для изделий марки ШСКП-40 отбирают два образца из центральной части изделия и два образца от трехгранных углов. Для изделий остальных марок образцы отбирают от трехгранных углов.

Открытую пористость определяют по ГОСТ 2409.

5.3 Кажущуюся плотность (\rho_{\text{каж}}) , г/см3, вычисляют по формуле

\rho_{\text{каж}} = \frac{m}{V} ,

где m — масса изделия, г;

V — объем изделия, определяемый по обмеру, см3.

(Измененная редакция, Изм. № 3).

5.3а. Для определения огнеупорности берут среднюю пробу от образцов после определения предела прочности при сжатии.

Огнеупорность определяют по ГОСТ 4069.

5.4. Для определения предела прочности при сжатии для изделий марки ШСКП-40 образцы отбирают из центральной части изделия, для изделий остальных марок — от трехгранных углов.

Предел прочности при сжатии определяют по ГОСТ 4071.1, ГОСТ 4071.2.

5.5. Для определения дополнительной линейной усадки для изделий марки ШСКП-40 образцы отбирают из центральной части изделия, для изделий остальных марок — от трехгранных углов.

Дополнительную усадку определяют по ГОСТ 5402.1, ГОСТ 5402.2.

5.6. Для определения температуры начала размягчения для изделий марки ШСКП-40 образцы отбирают из центральной части изделия, для изделий остальных марок — от трехгранных углов.

Температуру начала размягчения определяют по ГОСТ 4070.

5.7. Размеры изделий определяют металлической линейкой (ГОСТ 427) с ценой деления шкалы 1 мм или другими средствами, обеспечивающими заданную точность измерения. Для определения длины и ширины каждого изделия проводят по три измерения на его рабочей поверхности: два — на расстоянии примерно 20 мм от ребер и один — посередине. Для определения толщины изделия проводят по два измерения на расстоянии примерно 20 мм от ребер на двух противоположных шовных поверхностях. Среднеарифметическое результатов этих измерений принимают за размеры изделия. При этом окончательную величину округляют до 1 мм.

5.8. Кривизну изделий измеряют накладыванием металлической линейки (ГОСТ 427) ребром так, чтобы обе торцовые грани линейки находились на поверхности изделия. Наибольший просвет между изделием и линейкой измеряют шаблоном шириной 10 мм и толщиной, превышающей на 0,1 мм установленную норму по кривизне. Шаблон не должен входить в зазор между линейкой и изделием.

5.7, 5.8. (Измененная редакция, Изм. № 3).

5.9. Глубину отбитостей углов и ребер определяют по ГОСТ 15136.

5.10. Ширину посечек и трещин определяют измерительной лупой (ГОСТ 25706). Длину посечек и трещин измеряют металлической линейкой (ГОСТ 427) с ценой деления 1 мм.

(Измененная редакция, Изм. № 2).

5.11. Диаметр выплавок измеряют по наибольшему измерению металлической линейкой (ГОСТ 427) с ценой деления шкалы 1 мм.

5.12. Наличие инородных включений, трещин, посечек и пустот в изломе определяют визуально.

5.13 Поверхность излома получают приложением ударной нагрузки.

(Введен дополнительно, Изм. № 3).

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Маркировка, упаковка, транспортирование и хранение проводятся по ГОСТ 24717.

6.2. Каждое изделие упаковывают в деревянные ящики (ГОСТ 2991 и ГОСТ 10198), обрешетку (ГОСТ 12082), чехлы из картона (ГОСТ 7933) или в плотную водонепроницаемую бумагу (ГОСТ 8828). Допускается укладка изделий в пакеты на поддонах с обязательной защитой наружных углов и ребер плотной водонепроницаемой бумагой или чехлами из картона.

По соглашению с потребителем допускается изделия марки ШСУ-33 отгружать в вагонах, плотно укладывая их, заклинивая досками и перестилая со всех сторон соломой или древесной стружкой.

(Измененная редакция, Изм. № 2).

6.3 Оформление документации проводят по ОСТ 14-8-216.

(Измененная редакция, Изм. № 1, 3).

6.4 — 6.6. (Исключены, Изм. № 3).

Приложение Справочное

ОБЪЕМ И РАСЧЕТНАЯ МАССА ИЗДЕЛИЙ

Примечание. При расчете массы изделий средняя кажущаяся плотность принята для изделий марок: ШСУ-33, ШСУ-36 — 2,10 г/см3; ШСУ-40 — 2,23 г/см3; ШСП-40 и ШСКП-40 — 2,30 г/см3; МЛСУ — 2,60 г/см3; МЛСП — 2,72 г/см3.

Приложение. (Введено дополнительно, Изм. № 3).
