ГОСТ 6750-75*. Гвозди медные для судостроения. Технические условия

(введен Постановлением Госстандарта СССР от 12.03.1975 № 636)

(ред. от 01.11.1982)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГВОЗДИ МЕДНЫЕ ДЛЯ СУДОСТРОЕНИЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Copper nails for shipbuilding. Specifications

• Переиздание (май 1983 г.) с Изменением № 1, утвержденным в ноябре 1982 г. (ИУС 2-83).

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

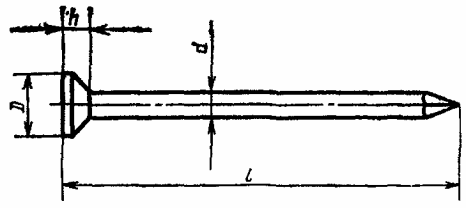

1.1. Конструкция и размеры гвоздей должны соответствовать указанным на чертеже и в таблице.

мм

d		l		D
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
1,2	-0,12	20	+/- 1,5	2,6	+/- 0,2
1,6				3,5
		30
2,0		20		5,0
		30
		40	+/- 2,0
2,5		30	+/- 1,5	6,0
		40	+/- 2,0
		50
3,0		30	+/- 1,5	6,5	+/- 0,3
		40	+/- 2,0
		50
		60	+/- 3,0
3,5	-0,16	50	+/- 2,0	8,0
		60	+/- 3,0
		70
4,0		50	+/- 2,0	9,0
		60	+/- 3,0
		70
		80
5,0		50	+/- 2,0	11,0
		60	+/- 3,0
		70
		80
		90	+/- 4,0
		100

Пример условного обозначения медного гвоздя диаметром d = 4 мм и длиной l = 60 мм:

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Гвозди должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Гвозди должны изготовляться из термически обработанной проволоки марки М2 по ГОСТ 859-78.

(Измененная редакция, Изм. № 1).

2.2 Несимметричность оси головки относительно оси стержня не должна превышать:

0,2 мм — для гвоздей диаметром стержня 1,2 мм;

    0,3 мм   "   "       "         "       1,6 мм;
    0,4 мм   "   "       "         "       2 - 3 мм;
    0,6 мм   "   "       "         "       3,5 - 4 мм;
    0,8 мм   "   "       "         "       5 мм.

2.3. Допускается наличие на стержне продольной лыски с поперечными рисками, а под головкой — насечек.

(Измененная редакция, Изм. № 1).

2.4 Угол заострения гвоздя не должен превышать 40°.

2.5. Поверхности головки гвоздя должны быть без вмятин, неровностей, плен, заусенцев и наслоений.

Допускается наличие следов от разъема штампов.

2.6 Изогнутость стержня гвоздя не должна превышать:

0,2 мм — для гвоздей длиной 20 мм;

    0,3 мм   "   "       "      30 - 50 мм,
    0,5 мм   "   "       "      60 - 80 мм;
    0,7 мм   "   "       "      90 - 100 мм.

2.7. Теоретическая масса медных гвоздей указана в справочном Приложении.

3. ПРАВИЛА ПРИЕМКИ

3.1 Правила приемки — по ГОСТ 17769-72.

4. МЕТОДЫ КОНТРОЛЯ

4.1 Методы контроля — по ГОСТ 283-75.

(Измененная редакция, Изм. № 1).

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка, упаковка, транспортирование и хранение по ГОСТ 283-75.

(Введен дополнительно, Изм. № 1).

Размеры гвоздей d x l, мм	Масса 1000 шт. гвоздей, кг	Размеры гвоздей d х l, мм	Масса 1000 шт. гвоздей, кг
1,2 х 20	0,215	3,5 х 50	4,514
1,6 х 20	0,396	3,5 х 60	5,457
1,6 х 30	0,565	3,5 х 70	6,310
2 х 20	0,622	4 х 50	5,740
2 х 30	0,899	4 х 60	6,978
2 х 40	1,195	4 х 70	8,090
2,5 х 30	1,412	4 х 80	9,202
2,5 х 40	1,868	5 х 50	9,129
2,5 х 50	2,303	5 х 60	11,09
3 х 30	1,985	5 х 70	12,85
3 х 40	2,642	5 х 80	14,58
3 х 50	3,275	5 х 90	16,33
3 х 60	3,961	5 х 100	18,27

При подсчете массы гвоздей плотность меди принята 8,9 г/см3.

---
