ГОСТ 6533-78*. Государственный стандарт Союза ССР. Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры

(введен в действие Постановлением Госстандарта СССР от 26.10.1978 № 2771)

(ред. от 27.02.1989)

от 26 октября 1978 г. № 2771

Группа Г11

ОКП 41 2140

Взамен ГОСТ 6533-68

Постановлением Государственного комитета СССР по стандартам от 26 октября 1978 г. № 2771 срок введения установлен

с 1 января 1980 года

Проверен в 1984 г. Постановлением Госстандарта от 28.06.84 № 2166 срок действия продлен

до 1 января 1990 года

1. Настоящий стандарт распространяется на эллиптические отбортованные днища из углеродистых, легированных и двухслойных сталей с толщиной стенки от 4 до 120 мм для сосудов, аппаратов и котлов диаметром от 133 до 4500 мм.

2. Основные размеры днищ с наружными базовыми размерами и высотой эллиптической части hн = 0,25Dн должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

Размеры в мм

Dн	h1	hн	s	F, м2	V, дм3	Масса, кг	Применяемость
133	25	33	4	0,03	0,54	0,9
			5		0,52	1,1
			6	0,02	0,50	1,3
			8		0,45	1,7
			10		0,41	2,0
			12		0,36	2,3
159		40	4	0,04	0,87	1,2
			5		0,84	1,5
			6	0,03	0,80	1,7
			8		0,74	2,3
			10		0,68	2,8
			12		0,62	3,2
			14		0,57	3,7
			16		0,52	4,1
168		42	4	0,04	1,01	1,3
			5		0,97	1,6
			6		0,93	1,9
			8		0,86	2,5
			10	0,03	0,80	3,0
			12		0,73	3,6
			14		0,67	4,1
			16		0,61	4,5
219		55	4	0,06	2,05	2,1
			5		1,99	2,6
			6		1,93	3,1
			8		1,81	4,0
			10		1,70	4,9
	25		12	0,05	1,59	5,8
			14		1,49	6,6
			16		1,39	7,4
			18		1,30	8,2
			20		1,21	8,9
273		68	4	0,10	3,73	3,1
			5	0,09	3,64	3,9
			6		3,54	4,6
			8		3,37	6,0
			10		3,20	7,4
			12	0,08	3,03	8,8
			14		2,88	10,1
			16		2,72	11,3
			18		2,57	12,5
			20	0,07	2,43	13,7
325		81	4	0,13	6,02	4,3
			5		5,89	5,3
			6		5,77	6,3
			8		5,52	8,3
			10	0,12	5,28	10,3
			12		5,05	12,2
			14		4,82	14,0
			16	0,11	4,60	15,8
			18		4,39	17,5
			20		4,19	19,2
			22	0,10	3,99	20,7
			25		3,70	23,1
377	25	94	4	0,18	9,08	5,6
			5	0,17	8,91	7,0
			6		8,74	8,4
			8		8,42	11,0
			10	0,16	8,10	13,6
			12		7,79	16,1
			14		7,50	18,6
			16	0,15	7,19	20,9
			18		6,90	23,3
			20	0,14	6,62	25,6
			22		6,35	27,8
			25	0,13	5,96	31,1
426		106	5	0,22	12,55	8,8
			6		12,34	10,5
			8	0,21	11,93	13,9
			10		11,53	17,1
			12	0,20	11,13	20,3
			14		10,73	23,5
			16	0,19	10,37	26,6
			18		10,00	29,5
			20		9,64	32,5
			22	0,18	9,29	35,4
	40		25	0,19	10,44	43,3
			28		9,90	48,7
			30		9,55	51,7
480	25	120	5	0,27	17,58	11,1
			6		17,31	13,2
			8		16,79	17,4
			10	0,26	16,30	21,9
			12		15,80	25,5
			14	0,25	15,30	29,6
			16		14,82	33,5
530		132	6	0,33	22,96	15,9
			8	0,32	22,33	21,0
			10		21,71	25,9
			12	0,31	21,11	30,9
			14		20,51	35,8
	40		16	0,30	20,00	40,6
			20	0,31	21,62	53,8
			25	0,30	20,41	65,7
630	25	157	6	0,46	37,65	22,1
			8	0,45	36,78	29,3
			10		36,00	36,4
			12	0,44	35,06	43,3
			14	0,43	34,22	50,1
			16		33,39	56,9
	40		18	0,45	36,73	67,6
			20	0,44	35,88	74,6
			22	0,43	35,04	81,4
			25		33,80	91,5
720	25	180	6	0,59	55,30	28,6
			8		54,16	37,9
			10	0,58	53,04	47,1
			12	0,57	51,93	56,1
	40		14	0,60	56,47	68,7
			16	0,59	55,33	78,0
			18	0,58	54,20	87,2
			20		53,08	96,3
			22	0,57	51,98	105,3
			25	0,56	50,36	118,5
(820)	25	205	6	0,77	80,53	36,8
			8	0,76	79,06	48,7
			10	0,75	77,61	60,6
			12	0,74	76,18	72,3
	40		14	0,77	82,14	88,0
			16	0,76	80,67	100,0
(920)	25	230	6	0,96	112,44	45,9
			8	0,95	110,60	60,9
			10	0,94	108,78	75,8
	40		12	0,97	116,43	94,5
			14	0,96	114,57	109,7
			16	0,95	112,72	124,8
(1020)	25	255	6	1,18	151,81	56,1
			8	1,17	149,56	74,5
	40		10	1,20	159,10	96,5
			12	1,19	156,80	115,2
			14	1,18	154,52	133,8
			16	1,17	152,26	152,3
(1120)	25	280	6	1,41	199,43	67,4
			8	1,40	196,72	89,5
	40		10	1,44	208,28	115,5
			12	1,43	205,52	138,0
			14	1,42	202,78	160,3
			16	1,41	200,06	182,5
(1220)	25	305	8	1,66	252,86	105,8
	40		10	1,70	266,64	136,2
			12	1,69	263,37	162,8
			14	1,68	260,13	189,2
			16	1,66	256,92	215,4
(1320)		330	8	2,00	338,79	127,3
			10	1,98	334,95	158,6
			12	1,97	331,14	189,6
			14	1,96	327,36	220,5
			16	1,94	323,61	251,1
(1420)		335	8	2,30	418,43	146,6
			10	2,29	414,01	182,7
			12	2,27	409,61	218,5
			14	2,26	405,25	254,1
			16		400,91	290,4

Примечания:

1. Днища с диаметрами, заключенными в скобки, изготовляются по согласованию потребителя с предприятием-изготовителем.

2. В табл. 1 - 3 F — внутренняя поверхность; V — объем днищ.

Пример условного обозначения днища с наружным диаметром Dн = 530 мм, толщиной стенки s = 10 мм:

Днище 530-10 ГОСТ 6533-78

3. Основные размеры днищ с внутренними базовыми размерами и высотой эллиптической части hв = 0,25Dв должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры в мм

Dв	h1	hв	s	F, м2	V, дм3	Масса, кг	Применяемость
250	25	62	4	0,09	3,3	2,8
			5			3,6
			6			4,3
			8			5,9
			10			7,4
			12			9,1
			14			10,8
			16			12,5
300		75	4	0,12	5,3	3,9
			5			4,9
			6			6,0
			8			8,0
			10			10,2
			12			12,4
			14			14,7
			16			17,0
350		88	4	0,16	8,0	5,2
			5			6,5
			6			7,8
			8			10,6
			10			13,4
			12			16,2
			14			19,2
			16			22,2
400		100	4	0,20	11,5	6,6
			5			8,3
			6			10,0
			8			13,4
			10			17,0
			12			20,6
			14			24,3
			16			28,0
			18			31,9
			20			35,8
			22			39,8
			25			45,9
	40		28	0,22	13,4	56,6
			30			61,3
(450)	25	112	4	0,25	15,8	8,2
			5			10,3
			6			12,4
			8			16,6
			10			21,0
			12			25,5
			14			30,0
			16			34,6
			18			39,3
			20			44,1
500		125	4	0,31	21,2	9,9
			5			12,5
			6			15,0
			8			20,2
			10			25,5
			12			30,8
			14			36,3
			16			41,8
			18			47,4
			20			53,2
	40		22	0,33	24,1	63,2
			25			72,7
			28			82,5
			30			89,1
			32			95,8
			36			109,5
(550)	25	137	4	0,37	27,6	11,8
			5			14,9
			6			17,8
			8			24,1
			10			30,3
			12			36,7
			14			43,2
			16			49,7
			18			56,4
	40		20	0,40	31,2	67,3
600	25	150	4	0,44	35,2	13,9
			5			17,5
			6			21,1
			8			28,3
			10			35,6
			12			43,1
			14			50,6
			16			58,3
	40		18	0,47	39,5	70,2
			20			78,5
			22			87,0
			25			99,9
			28			113,1
			30			122,0
			32			131,0
			36			149,4
			40			168,3
(650)	25	162	4	0,51	44,1	16,2
			5			20,3
			6			24,5
			8			32,9
			10			41,4
			12			50,0
			14			58,7
	40		16	0,54	49,1	71,5
			18			81,0
			20			90,6
700	25	175	4	0,59	54,3	18,7
			5			23,4
			6			28,2
			8			37,8
			10			47,5
			12			57,4
			14			67,4
	40		16	0,62	60,1	81,8
			18			92,5
			20			103,5
			22			114,5
			25			131,3
			28			148,4
			32			171,7
			36			195,4
	60		40	0,66	67,8	234,4
800	25	200	4	0,76	79,3	24,0
			5			30,1
			6			36,3
			8			48,6
			10			61,1
			12			73,8
	40		14	0,79	86,8	90,8
			16			104,3
			18			118,0
			20			131,8
			22			145,8
			25			167,0
			28			188,5
			30			203,1
			32			217,8
	60		34	0,84	96,9	246,6
			36			262,5
			38			278,5
			40			294,6
			45			335,7
			50			377,8
900	25	225	5	0,95	110,9	37,7
			6			45,4
			8			60,8
			10			76,4
	40		12	0,99	120,4	96,2
			14			112,8
			16			129,6
			18			146,5
			20			163,5
			22			180,8
			25			206,9
			28			233,4
	60		30	1,05	133,1	265,1
			32			284,1
1000	25	250	5	1,16	149,9	46,2
			6			55,5
			8			74,4
			10			93,4
	40		12	1,21	161,7	117,1
			14			137,2
			16			157,5
			18			178,0
			20			198,7
			22			219,5
			25			251,1
	60		28	1,27	177,4	294,2
			30			319,9
			32			342,6
			34			365,6
			36			388,8
			38			412,1
			40			435,6
			45			495,2
			50			556,0
			55			618,0
	80		60	1,34	193,1	712,6
			65			779,8
			70			848,2
			80			988,8
(1100)	25	275	6	1,40	197,2	66,7
			8			89,3
	40		10	1,45	211,4	116,2
			12			140,0
			14			164,0
			16			188,2
			18			212,6
			20			237,2
			22			262,0
	60		25	1,52	230,4	313,4
			28			353,1
			30			379,8
			32			406,7
1200	25	300	6	1,65	253,4	78,9
			8			105,6
	40		10	1,71	270,4	137,0
			12			165,0
			14			193,2
			16			221,7
			18			250,3
			20			279,3
	60		22	1,79	293,0	321,5
			25			367,3
			28			413,7
			30			444,8
			32			476,2
			34			507,8
			36			539,6
			38			571,6
			40			603,8
			45			685,4
	80		50	1,86	315,6	799,2
			55			886,7
			60			975,7
			65			1066,2
			70			1158,0
			80			1346,2
	100		90	1,94	338,2	1585,3
			100			1786,3
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349) (1300)
25	325	6	1,93	319,5	92,1		8
			123,3				40
	10		2,00	339,4	159,5		12
			192,0				14
			224,0				16
			257,8				18
			291,1				20
			324,5				60
	22		2,08	365,9	371,6		25
			425,5				28
			479,0				30
			514,9				32
			551,1				(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349)
1400 25
350	6	2,23	396,0	106,4		40	8
	2,30		419,1	146,4		10	183,6
						12	221,1
						14	258,8
						16	296,7
						18	334,9
						60	20
	2,39		449,9	387,3		22	427,4
						25	488,0
						28	549,1
						30	590,2
						32	631,5
						34	673,1
36		714,9				38	757,0
						40	799,3
						80	45
	2,48		480,7	938,3		50	1050,5
						55	1164,3
						60	1279,8
						65	1396,8
						70	1489,2
						100	80
	2,56		511,4	1816,5		90	2073,4
						100	2337,3
						(1500)	25
375	6	2,56	484,0	121,6		40	8
	2,63		510,4	167,1		10	209,5
						12	252,2
						14	295,1
						16	338,3
						60	18
	2,72		545,8	395,2		20	440,5
						22	485,9
						25	554,7
						28	624,0
30		670,5				32	717,3
						34	764,4
						36	811,7
						38	859,4
						80	40
	2,82		581,4	937,6		45	1062,4
						50	1188,9
						55	1317,1
						60	1447,1
						(1550)	40
388	8	2,80	560,7	177,4		10	222,3
						12	267,5
						1600	25
400	6	2,90	584,0	137,9		40	8
	2,98		614,1	189,1		10	237,1
						12	285,3
						14	333,9
						16	382,6
						60	18
	3,08		654,3	446,1		20	497,0
						22	548,2
						25	625,6
						28	703,6
						30	756,0
						32	808,6
						34	861,5
36		914,7				80	38
	3,18		694,5	998,9		40	1054,3
						45	1194,2
						50	1335,8
						55	1479,3
						60	1624,6
						100	65
	3,28		734,7	1825,2		70	1978,5
						80	2290,8
						90	2610,7
						100	2938,3
						120	110
	3,38		774,9	3346,4		(1700)	40
425	6	3,35	731,0	159,0		8	212,5
						10	266,4
						12	320,5
						14	375,0
						60	16
	3,45		776,3	443,2		18	500,0
						20	557,0
						22	610,0
						28	782,5
						32	897,5
						80	36
	3,56		821,7	1045,8		40	1167,1
						50	1474,7
						(1750)	40
438	8	3,54	794,5	224,1		10	280,8
						12	337,7
						1800	40
450	6	3,74	861,7	177,5		8	237,3
						10	297,4
						12	357,8
						14	418,5
						60	16
	3,85		912,6	493,8		18	556,9
						20	620,4
						22	684,1
						25	780,3
						28	877,2
						30	942,2
						32	1007,5
						80	34
	3,96		963,4	1103,9
36		1171,7				38	1239,8
						40	1308,2
						45	1408,7
						50	1655,2
						55	1831,8
						100	60
	4,08		1014,3	2065,4		65	2250,8
						70	2438,3
						80	2819,5
						90	3209,2
						120	100
	4,19		1065,2	3701,1		110	4102,0
						120	4518,5
						(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349)	(1900)
40 475
6	4,15	1007,2	197,1		8	263,4
			10			330,1
			12			397,1
			60			14	4,27
	1063,8		477,6		16	547,1
			18			617,0
			20			687,1
			(1950)			40	488
8	4,36	1076,6	276,3		10	346,0
			12			416,0
			2000			40	500
6	4,59	1168,1	217,7		8	290,9
			10			364,5
			12			438,4
			14			526,5
			60			16	4,71
	1230,9		603,1		18	680,0
			20			757,3
			22			834,9
			25			952,0
			28			1069,9
			80			30	4,84
	1293,7		1178,9		32	1260,3
			34			1342,0
			36			1424,1
							38
1506,6			40			1589,4
			45			1797,9
			50			2008,7
			100			55	4,96
	1356,5		2277,5		60	2498,0
			65			2720,7
			70			2945,8
			80			3402,8
			120			90	5,09
	1420,0		3961,8		100	4448,2
			110			4926,1
			120			5426,0
			2200			40	550
8	5,52	1539,5	350,0		10	438,4
			60			12	5,66
	1615,5		540,2		14	631,6
			16			723,3
			18			815,4
			20			907,9
			22			1000,8
			25			1140,8
			80			28	5,80
	1691,5		1312,4		30	1409,0
			32			1506,0
			34			1603,3
			36			1701,1
							38
1799,2			40			1897,8
			45			2145,8
			100			50	5,94
	1767,5		2451,7		55	2710,3
			60			2971,3
			65			3198,6
			70			3500,9
			120			80	6,08
	1844,4		4130,5		90	4691,8
			100			5263,4
			110			5830,5
			120			6414,9
			2400			40	600
8	6,54	1982,3	414,5		10	519,1
			60			12	6,70
	2072,7		638,4		14	746,2
			16			854,4
			18			963,1
			20			1072,1
			22			1181,6
			80			25	6,85
	2163,1		1376,4		28	1545,9
			30			1659,5
			32			1773,4
			34			1887,8
			36			2002,6
							38
2117,8			40			2233,4
			100			45	7,00
	2253,6		2578,5		50	2878,2
			55			3180,6
			60			3485,6
			65			3793,3
			120			70	7,15
	2345,2		4189,0		80	4830,6
			90			5483,1
			100			6146,8
			110			6810,2
			120			7485,0
			2500			40	625
8	7,09	2232,3	448,7		10	562,0
			60			12	7,25
	2330,5		690,5		14	807,1
			16			924,1
			18			1041,5
			20			1159,3
			22			1277,6
			80			25	7,40
	2428,6		1479,9		28	1669,9
			30			1792,4
			32			1915,3
			34			2038,7
							36
2162,5			38			2286,7
			40			2411,4
			100			45	7,56
	2526,7		2781,5		50	3104,2
			55			3429,8
			60			3758,1
			120			65	7,72
	2626,2		4171,5		70	4511,8
			80			5201,1
			90			5901,8
			100			6614,0
			110			7323,5
			(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349)			2600	40
650 8
7,65	2502,6	484,4		60	10	7,82	2608,7
	619,5			12	744,7		14
			870,3				16
			996,4				18
			1123,0				20
			1249,9				22
			1377,3				80
			25			7,98	2714,9
	1601,7			28	1798,6		30
			1930,4				32
			2062,7				34
			2195,4
						36	2328,5
		38	2446,5				100
			40			8,14	2821,0
	2648,3			45	2992,1		50
			3338,8				55
			3688,3				60
			4040,7				120
			65			8,31	2928,6
	4481,5			70	4846,4		80
			5585,2				90
			6335,7				100
			7098,2				110
			7861,5				(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349)
			2800			40	700
8 8,85
3106,7	559,8		60	10	9,03	3229,8	714,8
			12	859,1		14	1004,0
						16	1149,3
						18	1295,1
						80	20
			9,20			3352,9	1441,4
			22	1618,8		25	1844,0
						28	2060,4
						30	2221,7
						32	2373,7
						34	2526,1
			36			2679,1
100		38	9,38			3476,0	2885,7
			40	3042,4		45	3436,4
						50	3833,4
						55	4233,5
						120	60
			9,55			3600,9	4721,4
			65	5134,9		70	5551,3
						80	6394,3
						90	7249,6
						100	8117,7
						110	8995,0
						(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349)	3000
			40			750	8
10,13 3801,0
640,6		60	10	10,32	3942,3	816,9
	12		981,8		14	1147,2
			16			1313,1
			18			1479,5
			80			20	10,51
			4083,6			1676,2
	22		1846,7		25	2103,3
			28			2361,0
			30			2533,5
			32			2706,5
			34			2880,0
						100
			36			10,70	4224,9
3108,0		38	3285,6		40	3463,7
			45			3911,2
			50			4362,1
			120			55	10,89
			4368,1			4899,1
	60		5364,1		65	5832,5
			70			6304,3
			80			7257,8
			90			8224,8
			100			9205,4
			110			10195,0
			120			11200,0
			(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349)			3200	60
			800			10	11,70
4752,3 925,8
	12	1112,6		14	1299,9		16
			1487,8				18
			1676,2				80
			20			11,90	4913,1
			1896,9				22
	2089,6			25	2379,6		28
			2670,9				30
			2865,7				32
			3061,2				100
			34			12,10	5073,8
			3311,4				36
	3511,1					38	3711,4
						40	3912,2
		45	4416,8				50
			4924,8				120
			55			12,30	5237,3
			5524,6				60
	6047,8			65	6574,5		70
			7104,7				80
			8175,9				90
			9261,3				100
			10361,1				3400
			60			850	12
			13,17			5666,2	1251,6
	14	1462,2		16	1673,4		80
			18			13,38	5847,7
			1915,5				20
	2131,2			22	2347,5		25
			2673,0				28
			2999,8				30
			3218,4				100
			32			13,60	6029,2
			3491,4				34
	3714,9			36	3938,7		38
			4163,1
						40	4388,0
						45	4952,9
		120	50			13,81	6213,8
			5606,6				55
	6187,6			60	6772,3		65
			7360,7				70
			7952,9				80
			9148,5				90
			10359,1				100
			11586,0				110
			12804,9				120
			14057,8				3600
			60			900	12
			14,73			6690,2	1398,8
	14	1634,0		16	1869,9		80
			18			14,95	6893,6
			2138,4				20
	2379,1			22	2620,3		25
			2983,4				28
			3347,8				100
			30			15,18	7097,1
			3645,2				32
	3893,1			34	4141,7		36
			4390,8				38
			4640,6
						40	4891,0
						120	45
15,40		7304,3	5600,7				50
	6242,4			55	6888,1		60
			7537,6				65
			8191,2				70
			8848,6				80
			10175,5				90
			11518,2				100
			12877,0				110
			14237,0				120
			15611,5				3800
			60			950	14
			16,37			7830,5	1815,4
	80	16	16,61	8057,2	2107,4		18
	2373,7			20	2640,6		22
			2908,2				25
			3310,8				100
			28			16,84	8283,9
			3767,7				30
	4041,7			32	4316,3		34
			4591,6				36
			4867,5				38
			5144,1
						40	5421,3
						120	45
17,08		8514,9	6202,6				50
	6912,2			55	7626,0		60
			8343,9				65
			9065,9				70
			9792,1				80
			11257,0				90
			12738,6				100
			14237,0				4000
			80			1000	16
			18,35			9344,6	2327,2
	18	2621,7		20	2915,8		22
			3211,0				25
			3655,2				100
			28			18,60	9595,8
			4156,6				30
	4458,6			32	4761,3		34
			5064,6				36
			5368,7				38
			5673,4				40
			5978,2				120
			45			18,85	9852,0
			6835,2				50
	7616,1			55	8401,4		60
			9190,9				65
			9984,9				70
			10783,3				80
			12393,0				90
			14020,3				4500
			80			1125	16
			23,08			13152,9	2924,5
	18	3293,5		20	3663,2		22
			4033,7				100
			25			23,36	13471,0
			4646,7				28
	5212,2			30	5590,3		32
			5969,0				34
			6348,6				36
			6728,9
			Примечания:			1. Днища с диаметрами, заключенными в скобки, допускается применять для котлов и рубашек сосудов и аппаратов.	3. Исключено с 1 сентября 1989 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349.
			Примечания 2 и 4 (Исключены, Изм. № 1).				Пример условного обозначения днища с внутренним диаметром Dв = 2000 мм, толщиной стенки s = 10 мм:

Днище 2000-10 — ГОСТ 6533-78

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349)

4. Основные размеры днищ с внутренними базовыми размерами и высотой эллиптической части hв = 0,2Dв для котлов должны соответствовать указанным на черт. 2 и в табл. 3.

Таблица 3

Размеры в мм

Dв	h1	hв	s	F, м2	V, дм3	Масса, кг	Применяемость
800	25	160	6	0,70	66,0	33,5
			8			44,9
			10			56,4
1000		200	8	1,08	124,0	68,7
			10			86,2
			12			103,8
1200		240	8	1,53	208,7	97,5
			10			122,2
			12			147,1
1400	40	280	8	2,13	348,0	135,4
			10			169,7
			12			204,2
			14			238,9
1500		300	8	2,44	423,0	154,5
			10			193,6
			12			232,9
1600		320	8	2,76	508,0	174,8
			10			219,1
			12			263,5
2000		400	8	4,25	960,8	268,7
			10			336,5
	60		12			404,6
			14	4,37	1023,6	486,8
			16			557,4
2200	40	440	8	5,11	1263,7	323,1
			10			404,6
			12			499,5
	60		14	5,25	1339,7	583,7
			16			668,3
2400	40	480	8	6,05	1624,1	382,6
			10			479,0
			12			590,0
	60		14	6,20	1714,6	689,5
			16			789,2
2600	40	520	8	7,07	2047,3	447,1
	60		10	7,24	2153,4	572,6
			12			688,1
			14			804,0
			16			920,2
2800	50	560	10	8,27	2599,6	653,6
	60		12	8,36	2661,1	793,7
			14			927,2
			16			1061,1
3000	50	600	10	9,46	3172,2	747,3
	60		12	9,55	3242,8	906,8
			14			1059,3
			16			1212,9
	80		20	9,74	3384,1	1549,0
3400	60	680	10	12,18	4647,9	938,9
			12			1155,6
			14			1349,7
			16			1544,3
	80		20	12,40	4829,5	1968,5

Примечание. Днища допускается применять для сосудов и аппаратов по согласованию потребителя с предприятием-изготовителем.

Пример условного обозначения днища с внутренним диаметром Dв = 2000 мм, толщиной стенки s = 10 мм и высотой эллиптической части hв = 400 мм:

Днище 2000-10-400 ГОСТ 6533-78

1 — 4. (Измененная редакция, Изм. № 1).

5. Формулы для расчета внутренней поверхности F, объема V, массы днищ Q, теоретического диаметра заготовки D приведены в справочном приложении.

Масса днищ рассчитана из условия плотности материала — 7,85 г/см3 без учета допусков на размеры днищ и толщину листа.

6. По согласованию с потребителем допускается изготовлять днища с промежуточными толщинами по ГОСТ 19903-74, при этом высота борта должна выбираться по наибольшему значению.

(п. 6 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349)

(Введен дополнительно, Изм. № 1).

Приложение 1 Справочное

ФОРМУЛЫ ДЛЯ РАСЧЕТА ВНУТРЕННЕЙ ПОВЕРХНОСТИ F, ТЕОРЕТИЧЕСКОГО ДИАМЕТРА ЗАГОТОВКИ D, МАССЫ Q И ОБЪЕМА V ДНИЩ

Для днищ с наружными базовыми размерами:

F = \pi(D_{\text{н}} - 2s)[h_{1} + 0,345\xi(D_{\text{н}} - 2s)]; (1)

D = 2 \sqrt{(D_{\text{н}} - s)[h_{1} + 0,345\xi_{\text{н}}(D_{\text{н}} - s)]} ; (2)

Q = \pi\gamma S(D_{\text{н}} - s)[h_{1} + 0,345\xi_{\text{н}}(D_{\text{н}} - s)]; (3)

V = \frac{\pi}{4} (D_{\text{н}} - 2s)^{2}[h_{1} + 0,166(D_{\text{н}} - 4s)]. (4)

Теоретический диаметр заготовки днищ рассчитывается по формуле (2) без учета вытяжки при штамповке и припуска на обрезку.

\xi — коэффициент, который выбирается по графику (черт. 1) в зависимости от отношения \frac{D_{\text{н}}}{s} днищ или рассчитывается по формуле

\xi = 0,725(1 + \frac{K^{2}}{2 \sqrt{1 - K^{2}}} ln \frac{1 + \sqrt{1 - K^{2}}}{1 - \sqrt{1 - K^{2}}}), (5)

где

K = \frac{\frac{D_{\text{н}}}{s} - 4}{2(\frac{D_{\text{н}}}{s} - 2)} , (6)

\xi_{\text{н}} — коэффициент, который выбирается по графику (черт. 2) в зависимости от отношения \frac{D_{\text{н}}}{s} днищ или рассчитывается по формуле (5).

Значение K в этом случае определяется по формуле

K = \frac{\frac{D_{\text{н}}}{s} - 2}{2(\frac{D_{\text{н}}}{s} - 1)} , (7)

\gamma — плотность материала днищ.

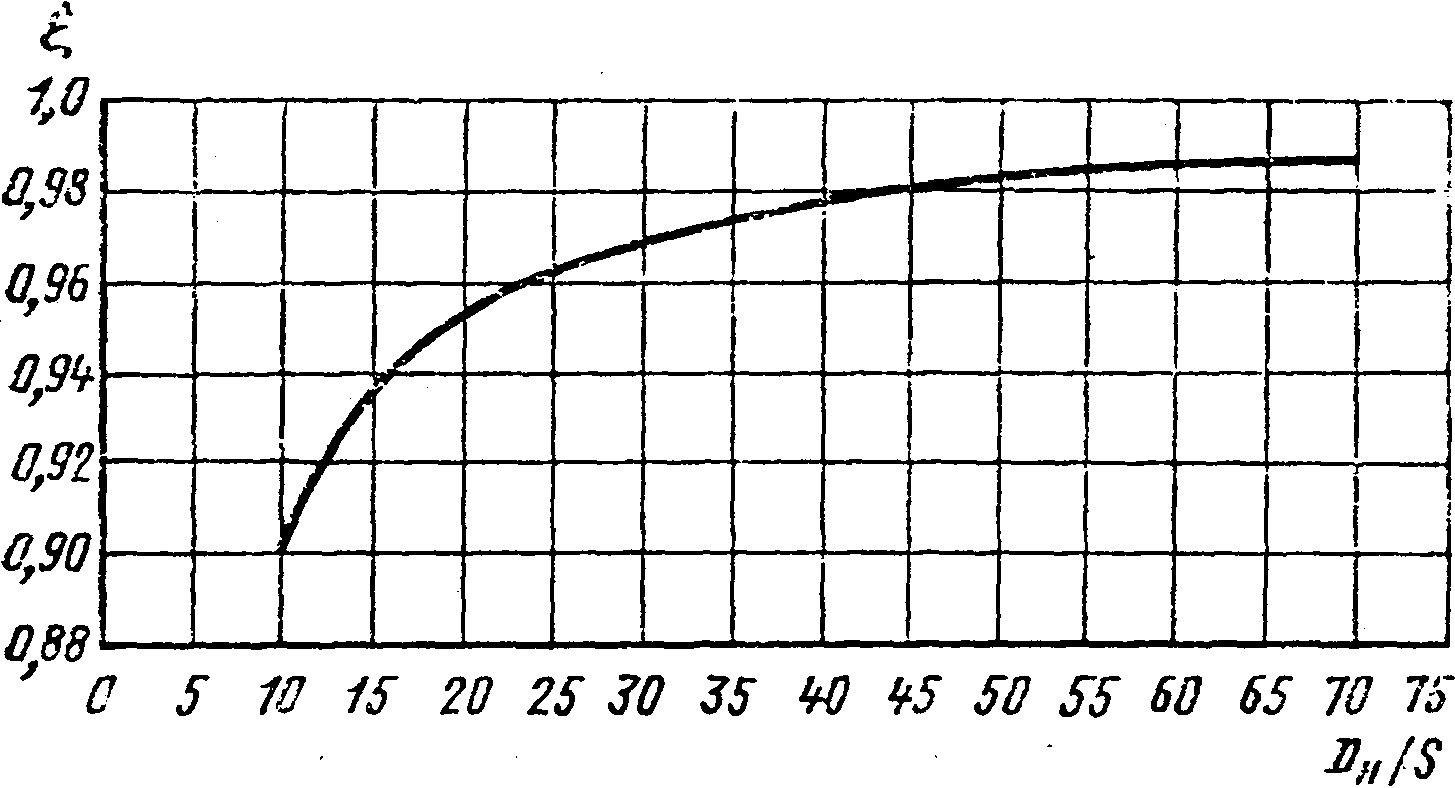

График изменения коэффициента \xi в зависимости от отношения \frac{D_{\text{н}}}{s} днища

Черт. 1

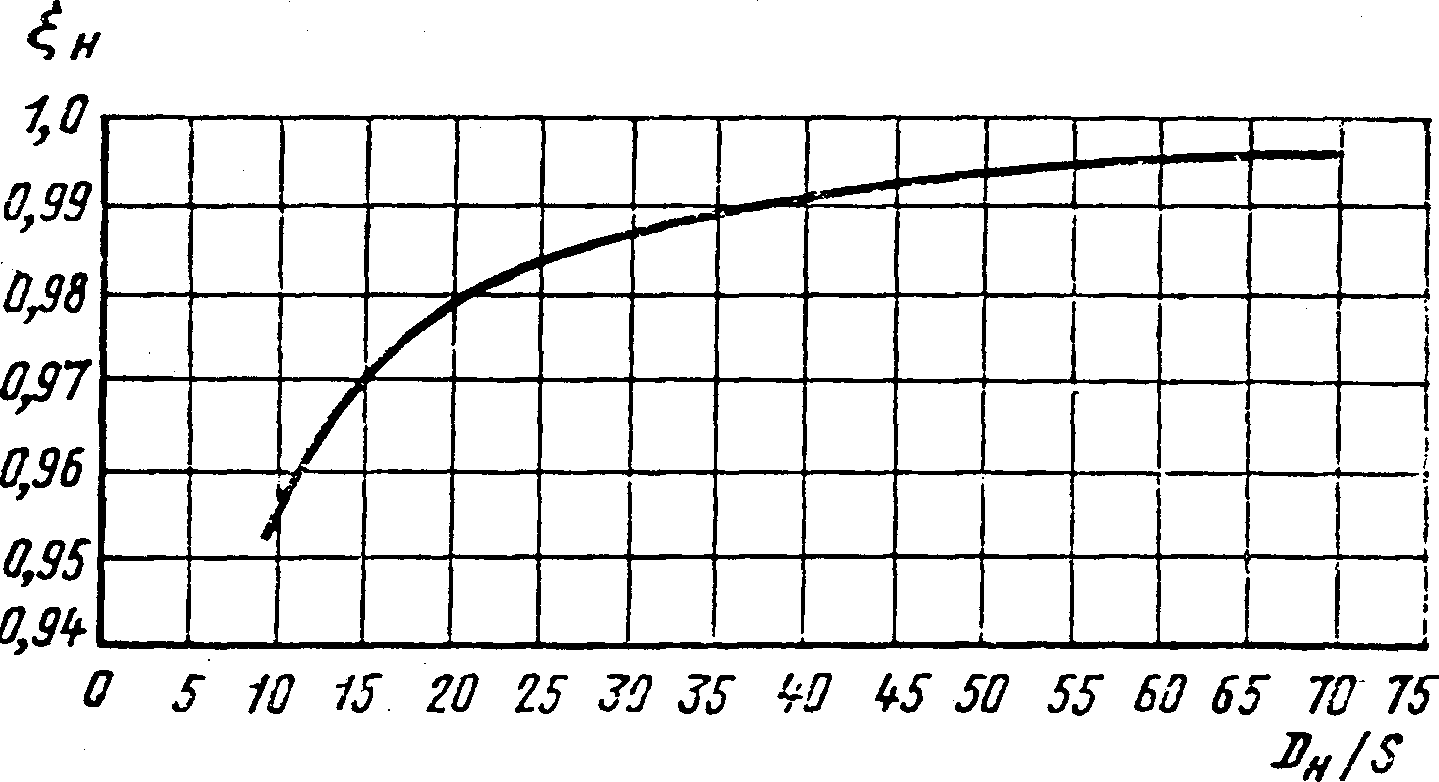

График изменения коэффициента \xi_{\text{н}} в зависимости от отношения \frac{D_{\text{н}}}{s} днища

Черт. 2

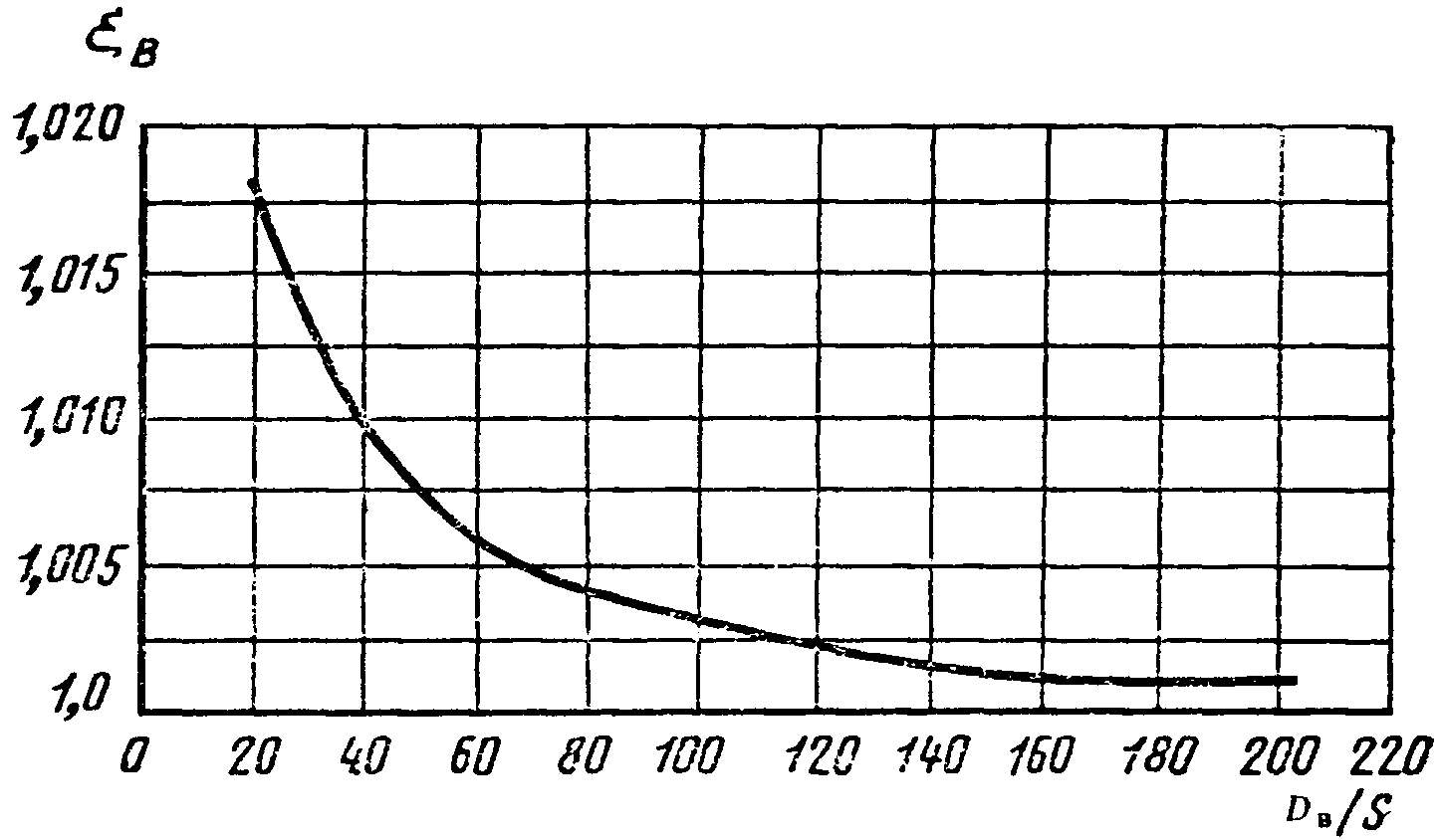

График изменения коэффициента \xi_{\text{в}} в зависимости от отношения \frac{D_{\text{в}}}{s} днища

Черт. 3

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 27.02.1989 № 349)

Для днищ с внутренними базовыми размерами:

а) с высотой эллиптической части, равной hв = 0,25Dв

F = \pi D_{\text{в}}(h_{1} + 0,345D_{\text{в}}); (8)

D = 2 \sqrt{(D_{\text{в}} + s)[h_{1} + 0,345\xi_{\text{в}}(D_{\text{в}} + s)]} ; (9)

Q = \pi\gamma s(D_{\text{в}} + s)[h_{1} + 0,345\xi_{\text{в}}(D_{\text{в}} + s)]; (10)

V = \frac{\pi}{4} D_{\text{в}}^{2}(h_{1} + 0,166D_{\text{в}}), (11)

где \xi_{\text{в}} — коэффициент, который выбирается по графику (черт. 3) в зависимости от отношения \frac{D_{\text{в}}}{s} или рассчитывается по формуле (5). Значение K в этом случае определяется по формуле

K = \frac{\frac{D_{\text{в}}}{s} + 2}{2(\frac{D_{\text{в}}}{s} + 1)} ; (12)

б) с высотой эллиптической части, равной hв = 0,2Dв

F = \pi D_{\text{в}}(h_{1} + 0,318D_{\text{в}}); (13)

D = 2 \sqrt{(D_{\text{в}} + s)[h_{1} + 0,318(D_{\text{в}} + s)]} ; (14)

Q = \pi\gamma s(D_{\text{в}} + s)[h_{1} + 0,318(D_{\text{в}} + s)]; (15)

V = \frac{\pi}{4} D_{\text{в}}^{2}(h_{1} + 0,133D_{\text{в}}). (16)

---
