ГОСТ 6211-81 (СТ СЭВ 1159-78). Государственный стандарт Союза ССР. Основные нормы взаимозаменяемости. Резьба трубная коническая

Государственный комитет СССР по стандартам · № ГОСТ 6211-81Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1981 № 5789)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 30 декабря 1981 г. № 5789

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА ТРУБНАЯ КОНИЧЕСКАЯ

Basic norms of interchangeability. Pipe taper thread

ГОСТ 6211-81

(СТ СЭВ 1159-78)

Группа Г13

Разработан Министерством станкостроительной и инструментальной промышленности.

Исполнители: М.А. Палей, Г.С. Кудинова.

Внесен Министерством станкостроительной и инструментальной промышленности.

Зам. министра А.Е. Прокопович.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 декабря 1981 г. № 5789.

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1981 г. № 5789 срок введения установлен с 01.01.1983.

Взамен ГОСТ 6211-69.

Настоящий стандарт распространяется на трубную коническую резьбу с конусностью 1:16, применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357-81 и устанавливает профиль, основные размеры и допуски конической резьбы, а также допуски внутренней трубной цилиндрической резьбы, соединяемой с наружной конической.

Стандарт полностью соответствует СТ СЭВ 1159-78.

1. ПРОФИЛЬ

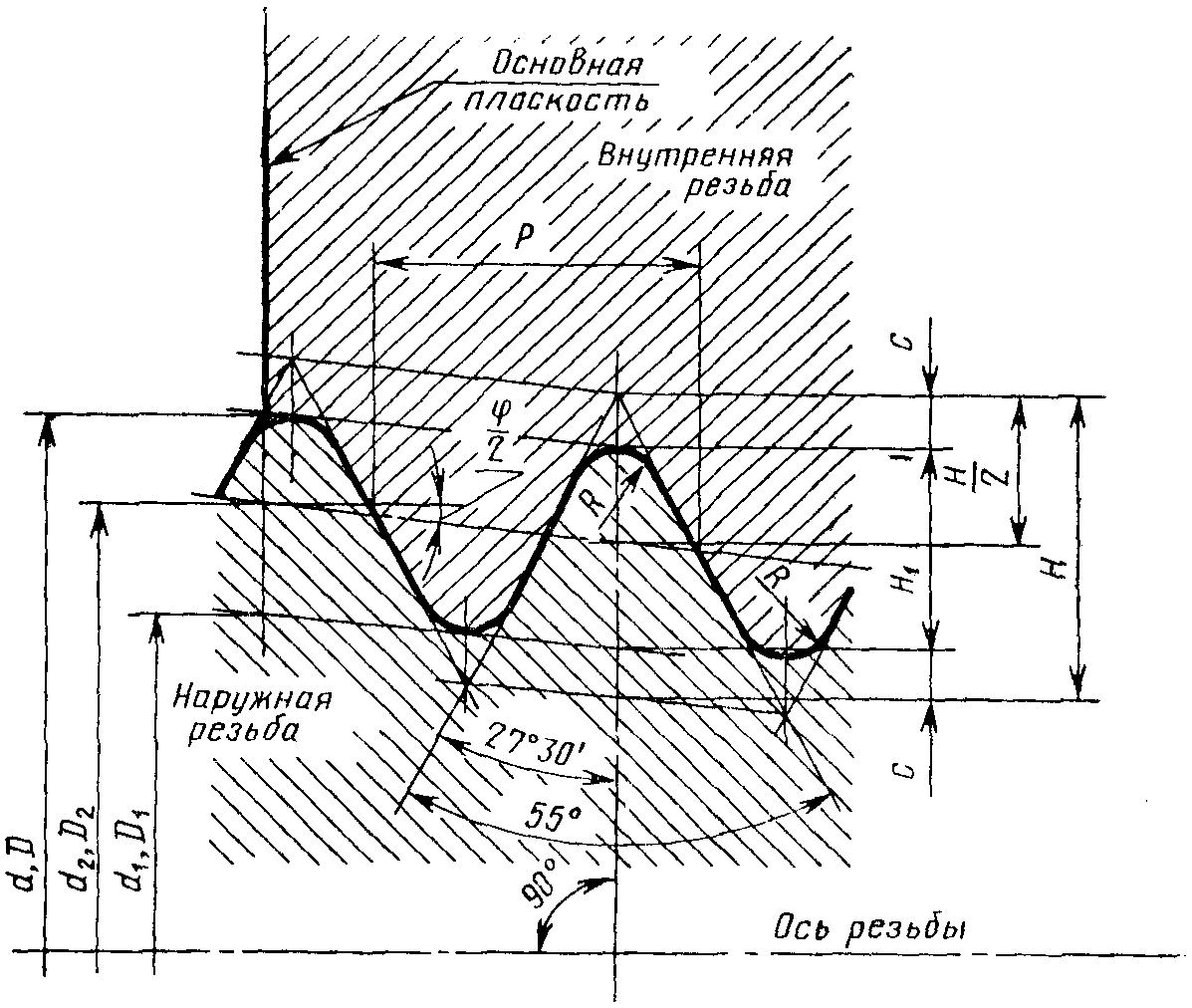

1.1. Номинальный профиль трубной конической резьбы (наружной и внутренней) и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

1. Профиль

конусность 2tg \frac{\varphi}{2} = 1:16

\varphi = 3^{\circ}34\prime 48\prime\prime ; \frac{\varphi}{2} = 1^{\circ}47\prime 24\prime\prime ;

d — наружный диаметр наружной конической резьбы;

d_{1} — внутренний диаметр наружной конической резьбы;

d_{2} — средний диаметр наружной конической резьбы;

D — наружный диаметр внутренней конической резьбы;

D_{1} — внутренний диаметр внутренней конической резьбы;

D_{2} — средний диаметр внутренней конической резьбы;

P — шаг резьбы;

\varphi — угол конуса;

\varphi/2 — угол уклона;

H — высота исходного треугольника;

H_{1} — рабочая высота профиля;

R — радиус закругления вершины и впадины резьбы;

C — срез вершин и впадин резьбы.

Черт. 1

Таблица 1

Размеры в мм

Шаг P Число шагов z на длине 25,4 мм H = 0,960237P H = 0,640327P 1 C = 0,159955P R = 0,137278P
0,907 28 0,870935 0,580777 0,145079 0,124511
1,337 19 1,283837 0,856117 0,213860 0,183541
1,814 14 1,741870 1,161553 0,290158 0,249022
2,309 11 2,217187 1,478515 0,369336 0,316975

Примечание. Числовые значения шагов определены из соотношения P = 25,4/z с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.

1.2. Размеры элементов профиля внутренней цилиндрической резьбы — по ГОСТ 6357-81.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.1. Обозначение размера резьбы, шаги и номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт. 2 и в табл. 2.

2. Основные размеры

l_{1} — рабочая длина резьбы;

l_{2} — длина наружной резьбы от торца до основной плоскости.

Черт. 2

Таблица 2

Размеры в мм

Обозначение размера резьбыШаг PДиаметры резьбы в основной плоскостиДлина резьбы
d = Dd = D 2 2d = D 1 1l 1l 2
1/160,9077,7237,1426,5616,54,0
1/89,7289,1478,566
1/41,33713,15712,30111,4459,76,0
3/816,66215,80614,95010,16,4
1/21,81420,95519,79318,63113,28,2
3/426,44125,27924,11714,59,5
12,30933,24931,77030,29116,810,4
1 1/441,91040,43138,95219,112,7
1 1/247,80346,32444,845
259,61458,13556,65623,415,9
2 1/275,18473,70572,22626,717,5
387,88486,40584,92629,820,6
3 1/2100,33098,85197,37231,422,2
4113,030111,551110,07235,825,4
5138,430136,951135,47240,128,6
6163,830162,351160,872

Допускается применять более короткие длины резьб.

2.2 Числовые значения диаметров d_{2} и d_{1} вычисляют по следующим формулам

d_{2} = D_{2} = d - 0,640327P , (1)

d_{1} = D_{1} = d - 1,280654P . (2)

Числовые значения диаметра d установлены эмпирически.

2.3. Разность действительных размеров l_{1} - l_{2} должна быть не менее разности номинальных размеров l_{1} и l_{2} , указанных в табл. 2.

2.4. Длина внутренней конической резьбы должна быть не менее 0,8(l_{1} - \Delta_{1}l_{2}) , где \Delta_{1}l_{2} — в соответствии с табл. 3.

Таблица 3

Размеры в мм

Обозначение размера резьбыСмещение основной плоскости резьбыПредельные отклонения диаметра D внутренней 2 цилиндрической резьбы
+/- Дельта l 1 2+/- Дельта l 2 2
1/16 1/80,91,1+/- 0,071
1/4 3/81,31,7+/- 0,104
1/2 3/41,82,3+/- 0,142
1 1 1/4 1 1/2 22,32,9+/- 0,180
2 1/2 3 3 1/2 4 5 63,53,5+/- 0,217

Примечание. Предельные отклонения \Delta_{1}l_{2} и \Delta_{2}l_{2} не распространяются на резьбы с длинами, меньшими указанных в табл. 2.

2.5. Обозначение размеров резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 2.

2. Основные размеры

Черт. 3

2.6. Конструкция деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее l_{1} + \Delta_{1}l_{2} .

3. ДОПУСКИ

3.1. Осевое смещение основной плоскости \Delta_{1}l_{2} наружной и \Delta_{2}l_{2} внутренней резьб (черт. 4) относительно номинального расположения не должно превышать значений, указанных в табл. 3.

3. Допуски

Черт. 4

Примечание. В основной плоскости средний диаметр имеет номинальное значение.

Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.

3.2. Предельные отклонения среднего диаметра внутренней цилиндрической резьбы должны соответствовать указанным в табл. 3.

3.3. Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности A по ГОСТ 6357-81.

3.4. Рекомендуемые предельные отклонения отдельных параметров резьбы приведены в справочном Приложении.

4. ОБОЗНАЧЕНИЯ

4.1. В условное обозначение резьбы должны входить: буквы (R — для конической наружной резьбы, R_{c} — для конической внутренней резьбы, R_{p} — для цилиндрической внутренней резьбы) и обозначение размера резьбы.

Условное обозначение для левой резьбы дополняется буквами LH.

Примеры обозначения резьбы:

наружная трубная коническая резьба 1 1/2: R 1 1/2

внутренняя трубная коническая резьба 1 1/2: R_{c}1_{2}^{1}

внутренняя трубная цилиндрическая резьба 1 1/2: R_{p}1_{2}^{1}

левая резьба:

R 1 1/2 LH;

R_{c}1_{2}^{1}LH ;

R_{p}1_{2}^{1}LH .

4.2. Резьбовое соединение обозначается дробью, например, \frac{R_{c}}{R} или R_{c}/R , в числителе которой указывается буквенное обозначение внутренней резьбы, а в знаменателе — наружной резьбы, и размером резьбы.

Примеры обозначения резьбового соединения:

трубная коническая резьба (внутренняя и наружная):

\frac{R_{c}}{R} 1_{2}^{1} ; \frac{R_{c}}{R} 1_{2}^{1}LH ;

внутренняя трубная цилиндрическая резьба (с допусками по настоящему стандарту) и наружная трубная коническая резьба:

\frac{R_{p}}{R} 1_{2}^{1} ; \frac{R_{p}}{R} 1_{2}^{1}LH ;

внутренняя трубная цилиндрическая резьба класса точности A по ГОСТ 6357-81 и наружная трубная коническая резьба:

\frac{G}{R} 1_{2}^{1} - A ; \frac{G}{R} 1_{2}^{1}LH - A .

Приложение
Справочное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ОТДЕЛЬНЫХ ПАРАМЕТРОВ РЕЗЬБЫ

1. Настоящее приложение содержит информацию о предельных отклонениях отдельных параметров резьбы, которые являются исходными при проектировании резьбообразующего инструмента и расчете резьбовых калибров и не подлежат обязательному контролю, если это не установлено особо.

2. Предельные отклонения среза вершин и впадин (размера C), угла наклона боковой стороны профиля \frac{\alpha}{2} = 27^{\circ}30\prime , шага P и угла конуса \varphi (разность средних диаметров на длине l_{2} ) конической резьбы приведены на черт. 1 и в таблице.

4. Обозначения

es — верхнее отклонение среза вершины и впадины наружной резьбы;

ES — верхнее отклонение среза вершины и впадины внутренней резьбы;

ei — нижнее отклонение среза вершины и впадины наружной резьбы;

EI — нижнее отклонение среза вершины и впадины внутренней резьбы;

T_{\alpha} — допуск угла наклона боковой стороны профиля резьбы.

Черт. 1

Размеры в мм

ОбозначениеПредельные отклоненияРазность средних диаметров резьбы
размера резьбысреза Cугла альфа/2шага P на длинена длине l 2
вершинывпадиныT альфа +/- ------ 2l 2l 1Номин.Предельные отклонения
es = ESei = EIes = ESei = EIT Pнаружной резьбывнутренней резьбы
1/16+0,050+0,025-0,02540'0,040,070,250+0,028+0,014
1/8-0,014-0,028
1/435'0,375+0,042 -0,021+0,021 -0,042
3/80,400+0,044 -0,022+0,022 -0,044
1/20,512+0,058 -0,028+0,028 -0,058
3/40,594+0,066 -0,034+0,034 -0,066
125'0,650+0,073 -0,036+0,036 -0,073
1 1/40,794+0,089+0,045
1 1/2-0,045-0,090
20,994+0,111 -0,056+0,056 -0,111
2 1/21,094+0,122 -0,062+0,062 -0,122
31,288+0,144 -0,073+0,073 -0,144
3 1/21,388+0,155 -0,078+0,078 -0,155
41,588+0,177 -0,089+0,089 -0,177
51,788+0,200+0,101
6-0,101-0,200

Примечание. Значение T_{P} относится к расстояниям между витками резьбы. Действительное отклонение может быть со знаком минус или плюс.

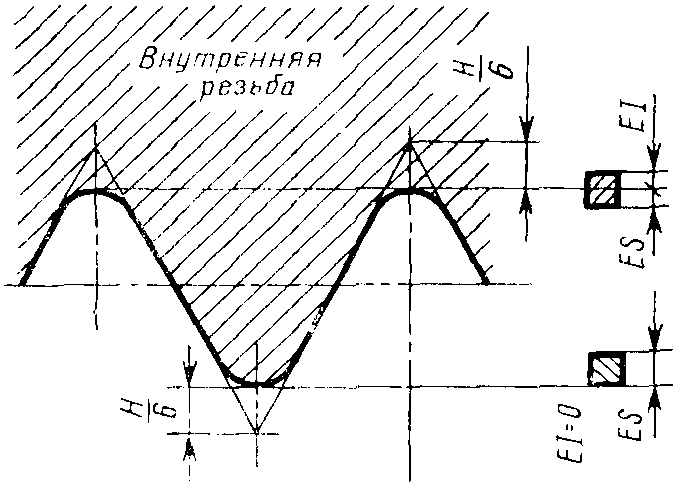

3. Предельные отклонения среза вершин и впадин (размера \frac{H}{6} ) внутренней цилиндрической резьбы (черт. 2) не должны превышать:

среза вершин +0,05 мм (ES = +0,05 мм, EI = 0);

среза впадин +/- 0,025 мм (ES = +0,025 мм, EI = -0,025 мм).

4. Обозначения

Черт. 2
