ГОСТ 5945-72* (СТ СЭВ 1578-79). Государственный стандарт Союза ССР. Деревообрабатывающее оборудование. Станки фуговальные. Основные параметры

Государственный комитет СССР по стандартам · № ГОСТ 5945-72*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 26.06.1972 № 1265)

(ред. от 01.03.1982)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято Постановлением Госстандарта СССР от 22.12.1989 № 3979 («ИУС», № 4, 1990). Документ утрачивает силу с 1 июля 1990 года. Документ введен в действие с 1 июля 1973 года. Взамен ГОСТ 5945-64.

Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР

от 26 июня 1972 г. № 1265

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ. СТАНКИ ФУГОВАЛЬНЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ

Woodworking equipment. Jointing machines. Basic parameters

ГОСТ 5945-72*
(СТ СЭВ 1578-79)

Группа Г52

Взамен

ГОСТ 5945-64

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 июня 1972 г. № 1265 срок введения установлен

с 1 июля 1973 года

Проверен в 1979 г. Срок действия продлен

до 1 июля 1990 года

Переиздание (декабрь 1986 г.) с Изменением № 1, утвержденным в марте 1982 г. (ИУС 6-82).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на односторонние фуговальные станки, предназначенные для прямолинейного строгания пласти или кромки детали и на двусторонние фуговальные станки, предназначенные для одновременного строгания пласти и кромки детали в соответствии со специализацией.

Стандарт соответствует СТ СЭВ 1578-79.

2. Основные параметры фуговальных станков должны соответствовать указанным на черт. 1, 2 и в таблице.

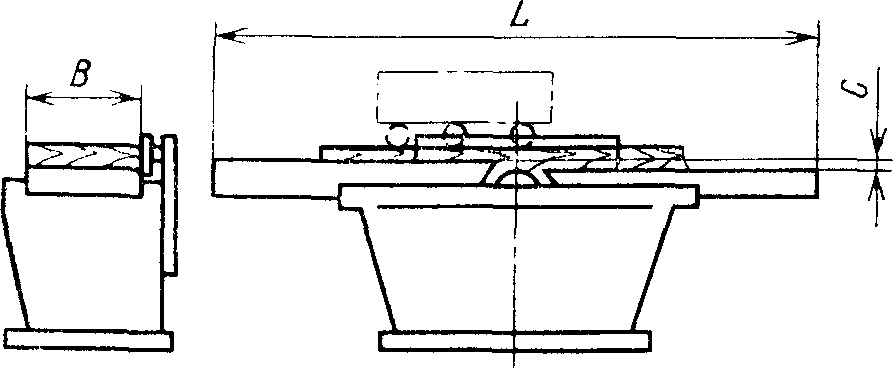

Односторонние фуговальные станки

рис. 1

Черт. 1

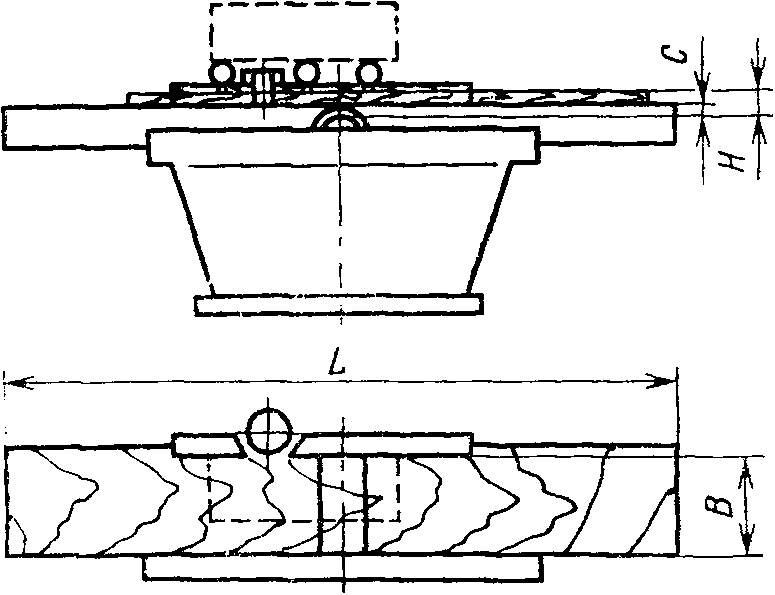

Двусторонние фуговальные станки

рис. 2

Черт. 2

Черт. 1 и 2 не определяют конструкцию станков.

Размеры в мм

Наименование параметров	Значения для станков
	односторонних			двусторонних
1. Наибольшая ширина обработки B	250	400	630	250	400
2. Наибольшая толщина обрабатываемого материала	100		200	100
3. Общая длина столов L, не менее	1500 <*>	2000	2500
4. Наибольшая толщина снимаемого слоя, с, не менее	6
5. Частота вращения ножевого вала, мин-1, не менее	4500
6. Наименьший диаметр окружности резания, не более	125
7. Наибольшая скорость подачи, м/мин, не менее	20 <**>
8. Количество ножевых валов:
горизонтальных	1			1
вертикальных	-			1

<*> Допускается изготовление станков с наибольшей шириной обрабатываемой детали 250 мм, с общей длиной столов 1000 мм.

<**> Для станков с подающим устройством.

1, 2. (Измененная редакция, Изм. № 1).

3. Высота от основания станка до рабочей поверхности стола в верхнем положении не должна превышать 900 мм.

(Введен дополнительно, Изм. № 1).
