ГОСТ 5645-76 (СТ СЭВ 1581-89). Государственный стандарт Союза ССР. Деревообрабатывающее оборудование. Станки токарные. Основные параметры

Государственный комитет СССР по стандартам · № ГОСТ 5645-76Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 07.12.1976 № 2708)

(ред. от 01.02.1990)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1978 года. Взамен ГОСТ 5645-66.

Утвержден и введен в действие

Постановлением Государственного комитета стандартов Совета Министров СССР от 7 декабря 1976 г. № 2708

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ

СТАНКИ ТОКАРНЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ

Woodworking equipment. Lathes. Basic parameters

ГОСТ 5645-76 (СТ СЭВ 1581-89)

Группа Г52

Дата введения 1 января 1978 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

А.И. Долгов, Р.М. Загулина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 7.12.76 № 2708

3. Срок проверки — 1997 г., периодичность проверки — 10 лет

4. Стандарт соответствует СТ СЭВ 1581-89 в части наибольшего диаметра обрабатываемой детали над станиной 400 и 630 мм

5. ВЗАМЕН ГОСТ 5645-66

6. Ограничение срока действия снято Постановлением Госстандарта от 17.03.82 № 1085

7. ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменениями № 1, 2, утвержденными в марте 1982 г., феврале 1990 г. (ИУС 6-82, 5-90)

1 Настоящий стандарт распространяется на токарные центровые станки с лобовым устройством и без лобового устройства в соответствии со специализацией.

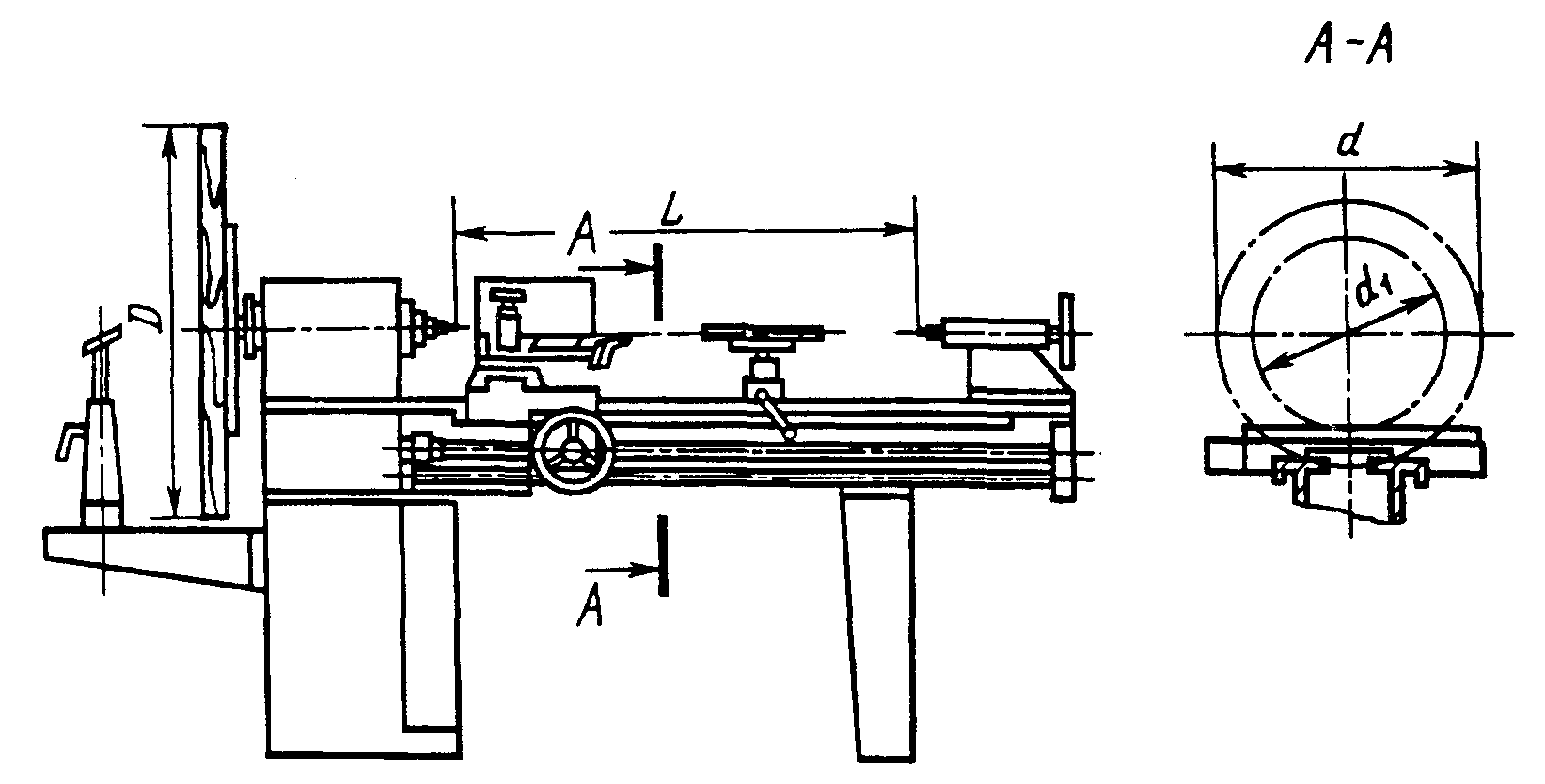

2. Основные параметры токарных станков должны соответствовать указанным на чертеже и в таблице.

рис. 1

Чертеж не определяет конструкцию станков.

Размеры, мм

Наименование параметра	Значение
1. Наибольший диаметр обрабатываемой детали над станиной d	400	630
2. Наибольший диаметр обрабатываемой детали, не менее: над суппортом и подручником d1	250	450
под подручником в выемке станины	700	900
на планшайбе лобового устройства D	-	2000
3. Наибольшая длина обрабатываемой детали L	1600
4. Наибольшая частота вращения шпинделя, мин-1, не менее	2500	2000
5. Наибольшая скорость подачи суппорта, м/мин, не менее	6 <*>
6. Наибольшая длина обрабатываемой детали в выемке станины, не менее	225

<*> Для станков с механической подачей суппорта.

1, 2. (Измененная редакция, Изм. № 1, 2).
