ГОСТ 5375-79. Межгосударственный стандарт. Сапоги резиновые формовые. Технические условия
(утв. и введен в действие Постановлением Госстандарта СССР от 20.02.1979 № 654)
(ред. от 06.12.1991)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности продукции легкой промышленности» (ТР ТС 017/2011) и в Перечень международных и региональных (межгосударственных) стандартов (п. п. 355, 370), а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности продукции легкой промышленности» (ТР ТС 017/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 22.12.2020 № 180). Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности средств индивидуальной защиты» (ТР ТС 019/2011) (Решение Коллегии Евразийской экономической комиссии от 03.03.2020 № 30). Отдельные положения данного документа включены в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности средств индивидуальной защиты» (ТР ТС 019/2011) (Решение Комиссии Таможенного союза от 09.12.2011 № 878). Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности продукции легкой промышленности» (ТР ТС 017/2011) и в Перечень документов в области стандартизации (п. п. 305, 319), содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности продукции легкой промышленности» (ТР ТС 017/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение Комиссии Таможенного союза от 09.12.2011 № 876). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1980. Взамен ГОСТ 5375-70.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 20 февраля 1979 г. № 654
Rubber moulded boots. Specifications
ОКП 25 9311 3100, ОКП 25 9312 3100
Дата введения 1 января 1980 года
1. РАЗРАБОТАН И ВНЕСЕН Министерством нефтеперерабатывающей и нефтехимической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.02.79 № 654
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 9.030-74 | 2.6; 4.7 |
| ГОСТ 12.4.103-83 | 2.5 |
| ГОСТ 164-90 | 4.2, 4.4 |
| ГОСТ 166-89 | 4.10 |
| ГОСТ 269-66 | 4.6 |
| ГОСТ 270-75 | 2.6; 4.6 |
| ГОСТ 426-77 | 2.6; 4.8 |
| ГОСТ 427-75 | 4.2, 4.4; 4.10 |
| ГОСТ 482-77 | 2.14 |
| ГОСТ 7470-92 | 4.10 |
| ГОСТ 7502-98 | 4.2; 4.3 |
| ГОСТ 7912-74 | 2.6; 4.9 |
| ГОСТ 11358-89 | 4.4 |
| ГОСТ 29329-92 | 4.11 |
| ОСТ 38.06371-84 | 2.15; разд. 5 |
| ОСТ 38.06442-87 | 3.2 |
| ТУ 17 РСФСР 52-10071-81 | 2.3 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 06.12.91 № 1876
6. ИЗДАНИЕ (август 2002 г.) с Изменениями № 1, 2, 3, 4, утвержденными в октябре 1981 г., декабре 1983 г., марте 1989 г., декабре 1991 г. (ИУС 1-82, 3-84, 7-89, 3-92)
Настоящий стандарт распространяется на формовые резиновые сапоги.
В зависимости от назначения сапоги должны выпускаться следующих видов:
общего назначения укороченные;
рыбацкие с клееной и формовой надставкой.
Сапоги предназначаются для защиты ног от воды, а кислотощелочестойкие сапоги — для защиты ног от воды и слабых растворов неорганических кислот и щелочей.
Все требования стандарта, за исключением п. 2.11, являются обязательными, а требования п. 2.11 - рекомендуемыми.
(Измененная редакция, Изм. № 3, 4).
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1 Сапоги изготовляют следующих размеров:
мужские — 247, 255, 262, 270, 277, 285, 292, 300, 307;
женские — 225, 232, 240, 247, 255, 262, 270.
1. Средний размер мужских сапог — 277, женских сапог — 247.
Для рыбацких сапог с формовой надставкой, изготовляемых в качестве рабочей обуви, средний размер составляет 285.
2. Внутренние размеры сапог определяются параметрами колодки и проверке не подлежат.
3. По требованию потребителя изготовляют сапоги следующих размеров: женские — 217, мужские — 315 и выше.
(Измененная редакция, Изм. № 3).

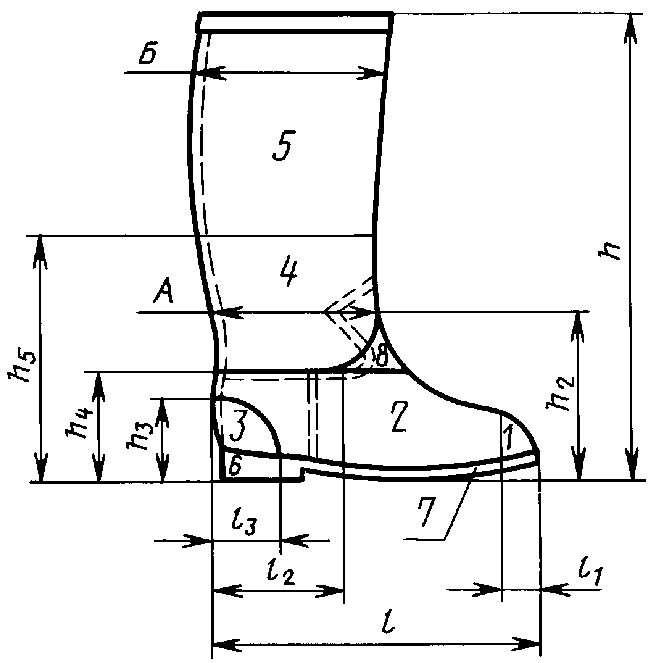

1.2. Ширина голенищ и надставки, высота сапог должны соответствовать указанным на черт. 1 и 2 и в табл. 1.
l1 = 16% l; l2 = 41% l; l3 = 20% l;
для мужских сапог: h2 = 42% h;
h3 = 20% h; h4 = 24% h; h5 = 54% h;
для женских сапог: h2 = 39% h;
h3 = 18% h; h4 = 22% h; h5 = 50% h;
для укороченных сапог: h2 = 48% h;
h3 = 23% h; h4 = 27% h; h5 = 61% h
1.3. Толщина сапог в зонах измерений должна соответствовать указанной в табл. 2.
1. Зона измерений по высоте и длине определяется в зависимости от высоты сапога (см. табл. 1) и длины следа (см. черт. 1).
2. Толщина подметочной и каблучной частей подошвы не включает толщину вкладных утепляющих стелек.
1.2, 1.3. (Измененная редакция, Изм. № 1, 3).
1.4 Толщина резинотканевой надставки должна быть не менее 1,3 мм.
По требованию потребителей допускается изготовление рыбацких сапог с формовой надставкой толщиной не менее 1,35 мм для использования в качестве рабочей обуви.
(Измененная редакция, Изм. № 3).
2.1. Сапоги должны изготовляться в соответствии с требованиями настоящего стандарта, по технологии и образцам, утвержденным в установленном порядке.
2.2. Сапоги должны состоять из резинового верха, внутренней текстильной подкладки и резиновой рифленой подошвы с каблуком, а рыбацкие — также с резинотканевой надставкой, изготовленной методом клейки или формовым (с ушками или другими деталями для крепления сапог к поясу).
Резиновые сапоги должны быть с вкладной утепляющей стелькой.
2.3 Для изготовления сапог должны применяться следующие текстильные материалы:
трикотажная хлопчатобумажная трубка ластичного переплетения по нормативно-технической документации или другие текстильные материалы такого же качества — для подкладки сапог;
ткань обувная гладкокрашеная хлопкополиэфирная арт. 6764 по ТУ 17 РСФСР 52-10071;
трикотажное двухластичное техническое полотно или другие текстильные материалы такого же качества — для надставки рыбацких сапог;
шерстяной войлок, стелечный материал на пенорезине и материалы нетканые стелечные толщиной (5 +/- 1) мм по нормативно-технической документации — для вкладной стельки.
(Измененная редакция, Изм. № 2, 3).
2.4. Допускается по согласованию с потребителем применение других материалов, качеством не ниже указанных и обеспечивающих качество готового изделия.
(Измененная редакция, Изм. № 3).
2.5 Формовые резиновые сапоги по защитным свойствам в соответствии с ГОСТ 12.4.103 условно обозначают:
В — сапоги общего назначения и рыбацкие,
С — с противоскользящей подошвой.
(Измененная редакция, Изм. № 1, 3).
2.6. По физико-механическим показателям резины, применяемые для изготовления сапог, должны соответствовать нормам, указанным в табл. 3.
| Наименование показателя | Норма для сапог | Метод испытания | ||||
| общего назначения, кислотощелочестойких, рыбацких и с противоскользящей подошвой | морозостойких | общего назначения, кислотощелочестойких, рыбацких и с противоскользящей подошвой | морозостойких | надставка | ||
| верх | подошва | |||||
| 1. Условная прочность, МПа (кгс/см2), не менее | 12,0 (120) | 7,5 (75) | 10,0 (100) | 7,5 (75) | 8,0 (80) | По ГОСТ 270 |
| 2. Относительное удлинение, %, не менее | 300 | 260 | 250 до 01.01.92 300 с 01.01.92 | 240 | 300 | По ГОСТ 270 |
| 3. Относительная остаточная деформация после разрыва, %, не более | 25 | 15 | - | - | 25 | По ГОСТ 270 |
| 4. Истираемость, м3/ТДж (см3/кВт·ч), не более | - | - | 166 (600) | 250 (900) | - | По ГОСТ 426 |
| 5. Температурный предел хрупкости, °C, не более | - | Минус 50 | - | Минус 50 | - | По ГОСТ 7912 |
| 6 — 8. (Исключены, Изм. № 4) | ||||||
| 9. Изменение условной прочности после воздействия в течение 24 ч 50%-ного раствора серной кислоты или 20%-ного раствора соляной кислоты, или 20%-ного раствора гидроокиси натрия, %, не более | 30 | - | - | - | - | По ГОСТ 9.030 |
(Измененная редакция, Изм. № 3, 4).
2.7. Средний срок службы сапог 12 мес. Показатель справочный и проверке не подлежит.
2.8 Сапоги должны быть водонепроницаемыми.
2.10. В сапогах не допускаются механические повреждения, отставание подкладки от резины, запрессованные складки на подкладке по линии подъема в зоне 2 на расстоянии l — l2 и в зоне I (черт. 1), выступание серы на наружной поверхности, отклеивание приформовочной ленты, разрыв подкладки.
(Измененная редакция, Изм. № 3).
2.11. Показатели внешнего вида сапог не должны превышать норм, указанных в табл. 4.
(Измененная редакция, Изм. № 2, 3).
1. Миграция антиозонантов и восков на поверхности резины допускается.
2. Допускаемые отклонения не должны быть сосредоточены в одной зоне измерения и на каждом резиновом сапоге не должно быть более трех отклонений.
2.13. Масса полупары сапог среднего размера не должна превышать для сапог без надставки: мужских — 970 г, женских — 670 г;
для сапог с надставкой (рыбацких): мужских — 1410 г, женских — 1100 г.
Норма вводится с 01.01.91. Определение обязательно.
2.14. На каждом сапоге оттиском на голенище или геленочной части подошвы должны быть нанесены следующие данные:
товарный знак или наименование и товарный знак предприятия-изготовителя;
год и квартал изготовления (год — две последние арабские цифры, квартал — точками);
размер изделия; артикул; условное обозначение по п. 2.5;
обозначение настоящего стандарта.
Допускается наносить артикул, условное обозначение и обозначение настоящего стандарта, цену краской, не смываемой водой, на подкладке (белила цинковые густотертые по ГОСТ 482).
(Измененная редакция, Изм. № 4).
2.15 Упаковка — по ОСТ 38.06371.
2.13 — 2.15. (Введены дополнительно, Изм. № 3).
3.1. Сапоги принимают партиями. За партию принимают количество пар сапог одного наименования и артикула, одновременно предъявляемое к приемке и сопровождаемое одним документом о качестве.
3.2. Порядок и планы проведения контроля качества сапог указаны в табл. 6.
Таблица 6 <*>
<*> Таблица 5. (Исключена, Изм. № 3).
| Наименование показателя | Номер пункта настоящего стандарта | Испытания | ||
| приемо-сдаточные | периодические | типовые | ||
| 1. Внешний вид, маркировка сапог | пп. 1.1, 2.10, 2.11, 2.14 | 100% по ОСТ 38.06442 | - | - |
| 2. Высота сапог | пп. 1.2, табл. 1, 4.2 | - | 1 раз в 6 месяцев на 1 паре каждого размера | - |
| 3. Ширина голенища | п. 1.2, табл. 1, 4.3 | - | То же | - |
| 4. Толщина сапог | п. 1.3, табл. 2, 4.4 | - | 1 раз в 2 недели на 2 парах любого размера | - |
| 5. Масса сапог | пп. 2.13, 4.11 | - | 1 раз в месяц на 2 парах каждого размера | - |
| 6. Водонепроницаемость | пп. 2.8, 4.5 | - | - | Проверяют при замене оснастки, изменении рецептуры и технологии |
| 7. Физико-механические показатели резин по таблице 3 (кроме истираемости) | пп. 2.6, 4.7 | - | 1 раз в неделю не менее, чем на 2-х закладках резиновой смеси | - |
| истираемость | - | 1 раз в неделю на образцах, вырубленных из подошвы сапога | - | |
| 8. Маркировка тары п. 5.1 | ||||
| - | 3 ящика в сутки | - | 9. Упаковка обуви | п. 2.15 |
| - | То же | - | 3.3. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей проводят повторные испытания на удвоенной выборке, взятой от той же партии. Результаты повторных испытаний распространяются на всю партию. | |
Разд. 3. (Измененная редакция, Изм. № 3).
4.1. Внешний вид сапог (пп. 2.10, 2.11) определяют визуально, невооруженным глазом.
4.2. Высоту сапог (п. 1.2) определяют на готовом изделии штангенрейсмассом по ГОСТ 164 и металлической линейкой по ГОСТ 427. Высоту сапог определяют снаружи. Для этого устанавливают сапог на гладкую горизонтальную поверхность. К точке верхнего края сапога, расположенной на средней задней вертикальной линии, подводят ножку штангенрейсмасса.
Высоту сапога снаружи определяют с точностью до 1,0 мм по шкале штангенрейсмасса.
Высоту рыбацких сапог (H) и высоту до надставки (h1) определяют металлической линейкой по ГОСТ 427 или металлической рулеткой по ГОСТ 7502. Для этого сапог укладывают наружной боковой стороной на гладкую горизонтальную поверхность. Измерение производят по линии, проходящей через середину каблука перпендикулярно к его основанию с погрешностью не более 1,0 мм.
4.3. Ширину голенища сапог и верха надставки определяют с погрешностью не более 1,0 мм на готовом изделии металлической рулеткой по ГОСТ 7502 или другими измерительными средствами.
Ширину голенища и надставки сапога определяют, измеряя длину окружности, условно проведенной по внешней поверхности голенища параллельно плоскости, на которой установлен сапог.
За результат определения ширины голенища и надставки сапог принимают половину полученной длины окружности. Ширину верха голенища сапог (Б) и надставки (В) измеряют на расстоянии 20,0 мм от верхнего края сапог.
Ширину низа голенища (А) измеряют в соответствии с черт. 1.
4.4. Толщину сапог и надставки сапога определяют на готовом изделии толщиномером по ГОСТ 11358 с ценой деления 0,1 мм и диаметром измерительной поверхности 10 мм, штангенрейсмассом по ГОСТ 164 и измерительной линейкой по ГОСТ 427.
Толщину каблука с подошвой определяют по разности высот снаружи и внутри сапога. Для этого сапог устанавливают на гладкую горизонтальную поверхность. Внутрь сапога вертикально вставляют линейку так, чтобы нулевым концом она касалась следа на расстоянии 10 — 15 мм от его контура в пяточной части. К точке верхнего края сапога, расположенной на средней задней вертикальной линии, подводят измерительную ножку штангенрейсмасса. Деление на линейке, расположенное на пересечении с нижней гранью измерительной ножки штангенрейсмасса, определяет высоту внутри сапога. По шкале штангенрейсмасса определяют высоту сапога снаружи. Одновременно отрезают надставку и делают разметку зон измерений (см. черт. 1).
Сапог разрезают по задней линии голенища (оттиску от смыкания полуформ), а затем по контуру подошвы.
Толщину сапога и надставки измеряют в трех точках каждой зоны измерения с погрешностью не более 0,1 мм.
За результат определения принимают среднее арифметическое трех измерений для каждой зоны измерения.
4.5. Водонепроницаемость сапог проверяют на готовом изделии. После герметизации верха обуви в нее подается воздух под давлением (0,015 +/- 0,001) МПа. Затем обувь погружают в воду так, чтобы расстояние между поверхностью воды и верхним краем сапога составляло (65 +/- 10) мм. Отсутствие пузырьков воздуха характеризует водонепроницаемость сапога.
4.2 — 4.5. (Измененная редакция, Изм. № 3).
4.6. Условную прочность, относительное удлинение и относительную остаточную деформацию образца после разрыва резины, применяемой для изготовления обуви, определяют по ГОСТ 269 и ГОСТ 270 (образцы типа 1, толщиной 2 +/- 0,3 мм).
4.7. Изменение свойств резины кислотощелочестойких сапог определяют в химической среде в течение 24 ч при температуре (20 +/- 2) °C, (23 +/- 2) °C, (25 +/- 2) °C по ГОСТ 9.030 с использованием образцов по п. 4.6.
(Измененная редакция, Изм. № 3).
4.8. Истираемость резины определяют по ГОСТ 426 при нормальной силе 16 Н (1,6 кгс) на образцах, вырубленных из подошвы готового изделия.
4.9. Температурный предел хрупкости резины, применяемой для изготовления обуви, определяют по ГОСТ 7912.
4.8, 4.9. (Измененная редакция, Изм. № 3).
4.10. Линейные измерения для расчета площади допускаемых отклонений (п. 2.11) производят измерительной металлической линейкой (ГОСТ 427) с погрешностью не более 1,0 мм, высоту — штангенциркулем (ГОСТ 166) с погрешностью не более 0,1 мм, глубину — глубиномером с ценой деления 0,01 мм по ГОСТ 7470.
4.11. Массу сапог (п. 2.13) определяют взвешиванием на весах 3-го класса с ценой деления не более 5,0 г и верхним пределом взвешивания не более 10,0 кг по ГОСТ 29329.
(Введен дополнительно, Изм. № 3).
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Транспортная маркировка, упаковка, транспортирование и хранение сапог — по ОСТ 38.06371.
Разд. 5. (Измененная редакция, Изм. № 3).
Сапоги должны эксплуатироваться в условиях, предусмотренных настоящим стандартом при температуре не ниже 0 °C, а морозостойкие сапоги при температуре не ниже минус 10 °C. По окончании работы поверхность сапог необходимо промыть водой, протереть сухой тканью и просушить. Сушку сапог производят в помещении при температуре воздуха от 35 до 50 °C и влажности (65 +/- 5)%. При сушке сапоги должны быть надеты на вешала или подставки.
(Измененная редакция, Изм. № 1, 3).
7.1. Изготовитель гарантирует соответствие сапог требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.
7.2. Гарантийный срок хранения сапог — 12 мес, а для районов Крайнего Севера и отдаленных районов — 18 мес со времени изготовления.
(Измененная редакция, Изм. № 3).
7.3. Гарантийный срок эксплуатации сапог — 90 дней со дня продажи через розничную торговую сеть, а для внерыночного потребления — со дня получения потребителем.
(Измененная редакция, Изм. № 2).
СПРАВОЧНАЯ ТАБЛИЦА ПРИМЕРНОГО СООТВЕТСТВИЯ ШТИХМАССОВЫХ И МЕТРИЧЕСКИХ РАЗМЕРОВ (НОМЕРОВ) САПОГ
(Введено дополнительно, Изм. № 1).
