ГОСТ 5210-95. Прокат сортовой из инструментальной стали для напильников, рашпилей, зубил и крейцмейселей. Общие технические условия
(утв. Постановлением Госстандарта РФ от 19.06.1996 № 410)
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 5210-67"]:::rst n1["ГОСТ 5210-82"]:::rst n2["ГОСТ 5210-95"]:::doc click n2 "https://bukva.ai/docs/gost-5210-95" "ГОСТ 5210-95. Прокат сортовой из инструментальной стали для напильников, рашпилей, зубил и крейцмейселей. Общие технические условия (утв. Постановлением Госстандарта РФ от 19.06.19" n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 19 июня 1996 г. № 410
ПРОКАТ СОРТОВОЙ ИЗ ИНСТРУМЕНТАЛЬНОЙ СТАЛИ ДЛЯ НАПИЛЬНИКОВ, РАШПИЛЕЙ, ЗУБИЛ И КРЕЙЦМЕЙСЕЛЕЙ
Rolled sections of tool steel for files, graters, chisels and cape chisels. General specifications
1. Разработан Украинским Государственным научно-исследовательским институтом специальных сталей, сплавов и ферросплавов (УкрНИИспецсталь).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации 26 апреля 1995 г. (протокол № 7 МГС).
Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 19 июня 1996 г. № 410 межгосударственный стандарт ГОСТ 5210-95 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на горячекатаный, калиброванный холоднотянутый или холоднокатаный прокат специальных профилей из инструментальной стали, предназначенный для изготовления напильников, рашпилей, зубил и крейцмейселей.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 1051-73. Прокат калиброванный. Общие технические условия
ГОСТ 1435-90. Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия
ГОСТ 5950-73. Прутки и полосы из инструментальной легированной стали. Технические условия
ГОСТ 7566-81. Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения.
3. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

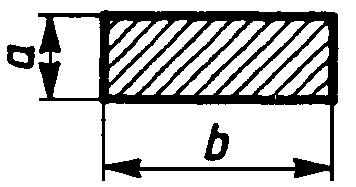

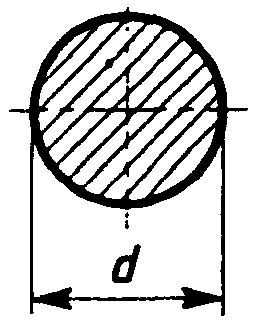

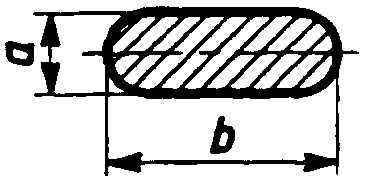

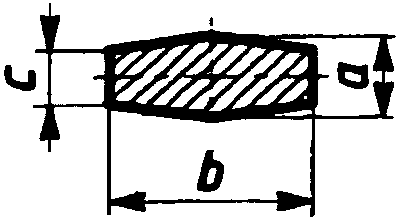

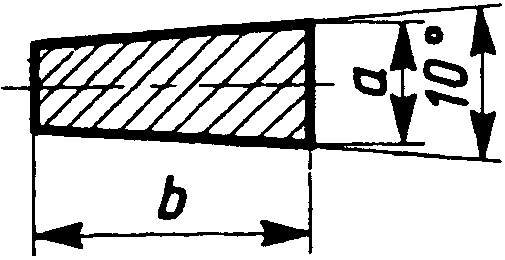

3.1. Виды и размеры профилей должны соответствовать указанным в таблице 1.
3.2 Профили № 1 — 10 по точности прокатки подразделяют на группы:
высокой ................................................... А;
повышенной ................................................ Б;
обычной ................................................... В.
3.3. Предельные отклонения по размерам поперечного сечения для профилей № 1 — 10 должны соответствовать указанным в таблице 2.
Предельные отклонения размеров поперечного сечения профиля № 11 не должны превышать: +0,5
+0,2
+0,2
мм — при а свыше 16 до 20 мм. -0,5
3.4. Прокат специальных профилей изготовляют в прутках мерной (МД) или кратной (КД) длины от 2 до 6 м.
Допускается изготовление профилей не короче 1,5 м в количестве не более 10% массы партии.
Предельные отклонения длины прутков не должны превышать +50 мм.
3.5 Кривизна прутков не должна превышать:
- для профиля № 1 по плоскости — 0,5%, по ребру — 0,2% длины;
- для профилей № 2, 6, 8 и 9 по плоскости — 0,6%, по ребру — 0,2% длины;
- для профилей № 3 и 4 — 0,5% длины;
- для профилей № 5, 7 и 10 — 0,6% длины;
- для профиля № 11 по плоскости — 0,6%, по ребру — 0,4% длины.
3.6 Радиусы закругления ребер профилей не должны превышать 0,5 мм.
3.7. У ромбических профилей № 7 и 10 разность сторон, образующих тупой угол, не должна превышать 0,5 мм.
3.8. Отклонения от правильной геометрической формы поперечного сечения профиля — овальность, разнотолщинность, ромбичность (разность диагоналей), непараллельность, выпуклость плоскостей должны быть в пределах, не превышающих допускаемые отклонения по размерам. Вогнутость плоскостей не допускается.
Прокат из нелегированной и легированной инструментальной стали применяют при изготовлении:
Пример условного обозначения профиля № 1, обычной точности прокатки В, мерной длины 3000 мм, размером (а x b) 3 х 12, марки 112:
Профиль № 1 В-МД-3 х 12 х 3000-112 ГОСТ
4. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
4.1. Характеристики базового исполнения
4.1.1. Прокат специальных профилей № 1 — 10 изготовляют из инструментальной нелегированной стали марок У7, У7А, У8, У8А, У10, У10А, У12, У12А, У13, У13А с химическим составом по ГОСТ 1435 (группы 1 и 3) и инструментальной легированной стали марок 13Х и X с химическим составом по ГОСТ 5950.
Профиль № 11 изготовляют из стали марок У7, У7А, У8, У8А с химическим составом по ГОСТ 1435 и стали марок 4ХС, 6ХС и 8ХФ с химическим составом по ГОСТ 5950.
4.1.2. Прокат изготовляют обычной точности В и прокатки. Прокат изготовляют без термической обработки.
4.1.3. Концы прутков должны быть обрезаны или обрублены без заусенцев и стружки.
4.1.4. На поверхности проката допускаются местные дефекты, если глубина их залегания не превышает половины допуска на размер.
4.1.5. Глубина обезуглероженного слоя не должна превышать на сторону для проката диаметром или стороной квадрата, треугольника или толщиной:
4.2. Характеристики, устанавливаемые потребителем и согласованные с изготовителем по контракту, заказу
4.2.1 Прокат с точностью прокатки по группам А и Б.
4.2.2. Предельные отклонения по размерам поперечного сечения для проката специальных профилей № 1 — 10 с точностью прокатки по группе В не должны превышать:
+0,6 мм — по размерам d и b до 12 мм;
+0,7 мм — по размерам d и b свыше 12 до 22 мм.
4.2.3 Прокат мерной или кратной длины.
4.2.4 Радиусы закругления ребер профилей не должны превышать 1 мм.
4.2.5. Прокат с суженными пределами массовой доли отдельных элементов по сравнению с требованиями ГОСТ 1435 и ГОСТ 5950.
4.2.6. Прокат из инструментальной нелегированной стали с массовой долей хрома 0,30 — 0,50% в сталях 3-й группы по ГОСТ 1435.
4.2.7. Прокат из стали 8ХФ без ванадия. В этом случае сталь должна обозначаться 8Х.
4.2.8. Прокат из стали 8ХФ с массовой долей серы и фосфора не более 0,020% (каждого элемента), а никеля — 0,20%.
4.2.9. Прокат горячекатаный, калиброванный холоднотянутый или холоднокатаный термически обработанный с твердостью по ГОСТ 1435 для инструментальной нелегированной стали и ГОСТ 5950 для инструментальной легированной стали.
4.2.10 Прокат с ограничением нижнего и верхнего пределов твердости.
4.2.11. На концах обрубленных или обрезанных прутков допускается смятие.
Длина смятых концов не должна превышать:
- 1,5 диаметра или толщины — для профилей диаметром или толщиной до 10 мм;
- 40 мм — для профилей диаметром или толщиной свыше 10 до 60 мм.
Допускается поставка прутков без снятия заусенцев или со снятием их с одного конца.
4.2.12. Прокат калиброванный холоднотянутый или холоднокатаный с качеством поверхности групп Б, В по ГОСТ 1051.
4.2.13. Прокат термообработанный из инструментальной нелегированной стали с контролем микроструктуры по ГОСТ 1435.
4.2.14. Прокат термообработанный из инструментальной легированной стали с контролем микроструктуры по ГОСТ 5950.
4.2.15. Прокат специальных профилей с точностью прокатки по группам А и Б, глубиной обезуглероженного слоя по диаметру круга, стороне квадрата, треугольника и толщине полосы:
4.2.16. Прокат из инструментальной нелегированной стали с контролем излома или макроструктуры по ГОСТ 1435.
4.2.17. Прокат из инструментальной легированной стали с контролем макроструктуры по ГОСТ 5950.
4.2.18. Прокат с контролем величины зерна аустенита в закаленном состоянии по ГОСТ 5950.
4.2.19 Прокат с прокаливаемостью не ниже балла II по ГОСТ 1435.
4.3. Маркировка, упаковка
4.3.1 Маркировка, упаковка — по ГОСТ 7566 с дополнением:
маркировка, упаковка калиброванного проката — по ГОСТ 1051.
4.3.2 Укороченные прутки должны быть увязаны в отдельную связку.
5. ПРАВИЛА ПРИЕМКИ
5.1. Правила приемки проката специальных профилей из нелегированной инструментальной стали — по ГОСТ 1435, легированной инструментальной стали — по ГОСТ 5950.
5.2. Прокат принимают партиями. Партия должна состоять из специальных профилей одной плавки, одного размера, одного режима термической обработки и одного качества поверхности.
6. МЕТОДЫ КОНТРОЛЯ
Методы контроля проката специальных профилей из нелегированной инструментальной стали — по ГОСТ 1435, легированной инструментальной стали — по ГОСТ 5950.
7. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
7.1 Транспортирование и хранение — по ГОСТ 7566.
7.2. Прокат специальных профилей должен храниться в закрытых складских помещениях.
8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
8.1. Изготовитель гарантирует соответствие проката требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.
