Утвержден и введен в действие
Постановлением Госстандарта СССР

от 17 декабря 1983 г. № 6093

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ РАЗНЫХ НАЗНАЧЕНИЙ

СОРТАМЕНТ

Hot-rolled steel sections for different purposes. Dimensions

ГОСТ 5157-83

Группа В22

ОКП 093053

Срок действия
с 1 января 1985 года
до 1 января 1995 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: И.С. Тришевский, д-р техн. наук; Н.М. Воронцов, канд. техн. наук; В.Ф. Коваленко, канд. техн. наук; К.Ф. Перетятько; Г.И. Снимщикова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 17.12.1983 № 6093.

3. Взамен ГОСТ 5157-53.

4. Срок действия продлен до 01.01.95 Постановлением Госстандарта СССР от 05.07.88 № 2613.

5. Переиздание (сентябрь 1993 г.) с Изменением № 1, утвержденным в июле 1988 г. (ИУС 11-88).

1. Настоящий стандарт устанавливает сортамент стальных горячекатаных профилей: для косых шайб, овальных, для серпов, для коньков, сегментных, для тормозных шин, применяемых в разных отраслях промышленности.

2. Размеры профилей, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины должны соответствовать указанным на черт. 1 - 6 и в табл. 1 - 5.

2.1 Профиль для косых шайб

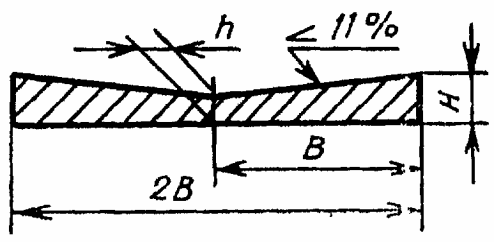

рис. 1

Черт. 1

Таблица 1

Размеры, мм

2В		В		Н		h		Площадь поперечного сечения, см2	Теоретическая	Для болтов с диаметром резьбы
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Площадь поперечного сечения, см2	масса 1 м, кг	Для болтов с диаметром резьбы
32	+0,5 -1,0	16	+/- 1,0	5,8	+0,3 -0,5	4	+0,3 -0,5	1,56	1,22	8
40		20		6,2		4		2,04	1,60	10
60	+0,5 -1,2	30		7,3		4		3,42	2,68	12 — 14
80	+0,5 -1,4	40		8,4		4		4,96	3,89	16 — 20

(Измененная редакция, Изм. № 1).

2.2. (Исключен, Изм. № 1).

2.3 Профиль для серпов

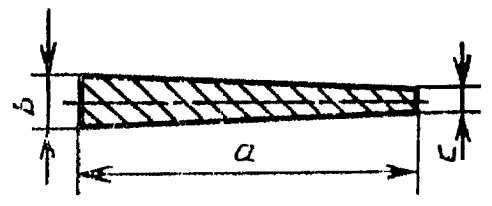

Черт. 3 <*>

рис. 2

<*> Черт. 2 и 4 исключены (Изм. № 1).

Таблица 3

Размеры, мм

а		b		в		Площадь поперечного сечения, см2	Теоретическая
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Площадь поперечного сечения, см2	масса 1 м, кг
23	+/- 1,0	3	+/- 0,5	1	+/- 0,5	0,46	0,36
32		3		1		0,64	0,51

(Измененная редакция, Изм. № 1).

2.4. (Исключен, Изм. № 1).

2.5 Профиль для тормозных шин

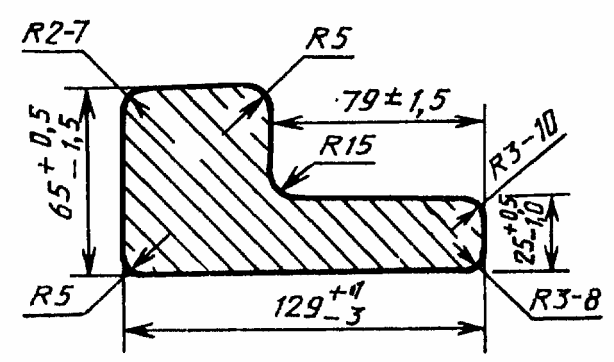

рис. 3

Черт. 5

Площадь поперечного сечения 52,48 см2.

Теоретическая масса 1 м профиля 41,2 кг

2.6 Профиль сегментный

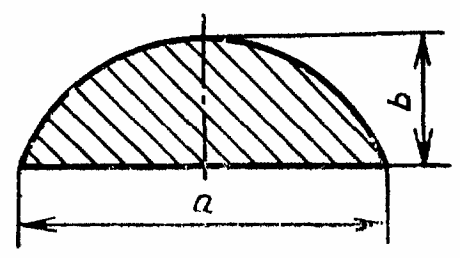

рис. 4

Черт. 6

Таблица 5

Размеры, мм

а		b		Площадь поперечного	Теоретическая масса
Номин.	Пред. откл.	Номин.	Пред. откл.	сечения, см2	1 м, кг
15	+/- 0,5	5	+/- 0,5	0,54	0,43
18		6		0,78	0,61
20		10		1,57	1,23
22		7		1,11	0,87
24		11		2,02	1,58
25		8		1,44	1,13
26		9		1,70	1,33
27	+/- 0,6	13	+0,4	2,72	2,13
30		14	-0,5	3,23	2,53
34	+/- 0,7	15	-0,5	4,28	3,36
35		11		2,75	2,16
37		17		4,82	3,78
40		12		3,41	2,68
40		14		4,08	3,20
45	+/- 0,8	13		4,14	3,25
50		20		7,47	5,81
60	+/- 1,0	20		8,67	6,81
65		20		9,28	7,20

(Измененная редакция, Изм. № 1).

3. Площадь поперечного сечения и масса 1 м профилей вычислена по номинальным размерам. При вычислении массы плотность стали принята равной 7,85 г/см3.

4. Профили изготовляют длиной от 2 до 6 м:

мерной длины,

кратной мерной длины,

немерной длины.

Длина профилей оговаривается в заказе.

(Измененная редакция, Изм. № 1).

5. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

+40 мм — для профилей длиной до 4 м,

+60 мм — для профилей длиной св. 4 м.

6. Профили должны быть прямыми. Скручивание профилей вокруг продольной оси не допускается.

7. Кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать:

0,6% длины — для профилей № 1, 2, 3 и 4;

0,25% длины — для профилей № 5;

0,4% длины — для профилей № 6.

8. Определение размеров профилей проводят на расстоянии не менее 500 мм от торца штанги.
