ГОСТ 473.11-81. Государственный стандарт Союза ССР. Изделия химически стойкие и термостойкие керамические. Метод определения ударной вязкости
(введен в действие Постановлением Госстандарта СССР от 22.06.1981 № 3038)
от 22 июня 1981 г. № 3038
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ХИМИЧЕСКИ СТОЙКИЕ И ТЕРМОСТОЙКИЕ КЕРАМИЧЕСКИЕ
МЕТОД ОПРЕДЕЛЕНИЯ УДАРНОЙ ВЯЗКОСТИ
Chemically resistant and heat resistant ceramic wears. The method for determination of resiliensy
Постановлением Государственного комитета СССР по стандартам от 22 июня 1981 г. № 3038 срок действия установлен с 01.07.1982 до 01.07.1987.
Настоящий стандарт устанавливает метод определения ударной вязкости химически стойких и термостойких керамических изделий.
Метод основан на определении работы, затраченной на разрушение образца при ударе.
Копер маятниковый по ГОСТ 14703-73.
Штангенциркуль по ГОСТ 166-80, типа ШЦ-1.
2.1 Определение проводят на трех образцах.
Для испытания применяют образцы, имеющие форму параллелепипеда размером 10 x 10 x 80 мм, изготовленные в соответствии с нормативно-технической документацией на данный вид изделия.
На поверхности образцов не допускаются трещины, вмятины, сколы, обнаруживаемые визуально.
2.2. После осмотра образца измеряют его ширину и высоту и вычисляют площадь поперечного сечения с точностью до 0,01 см2.

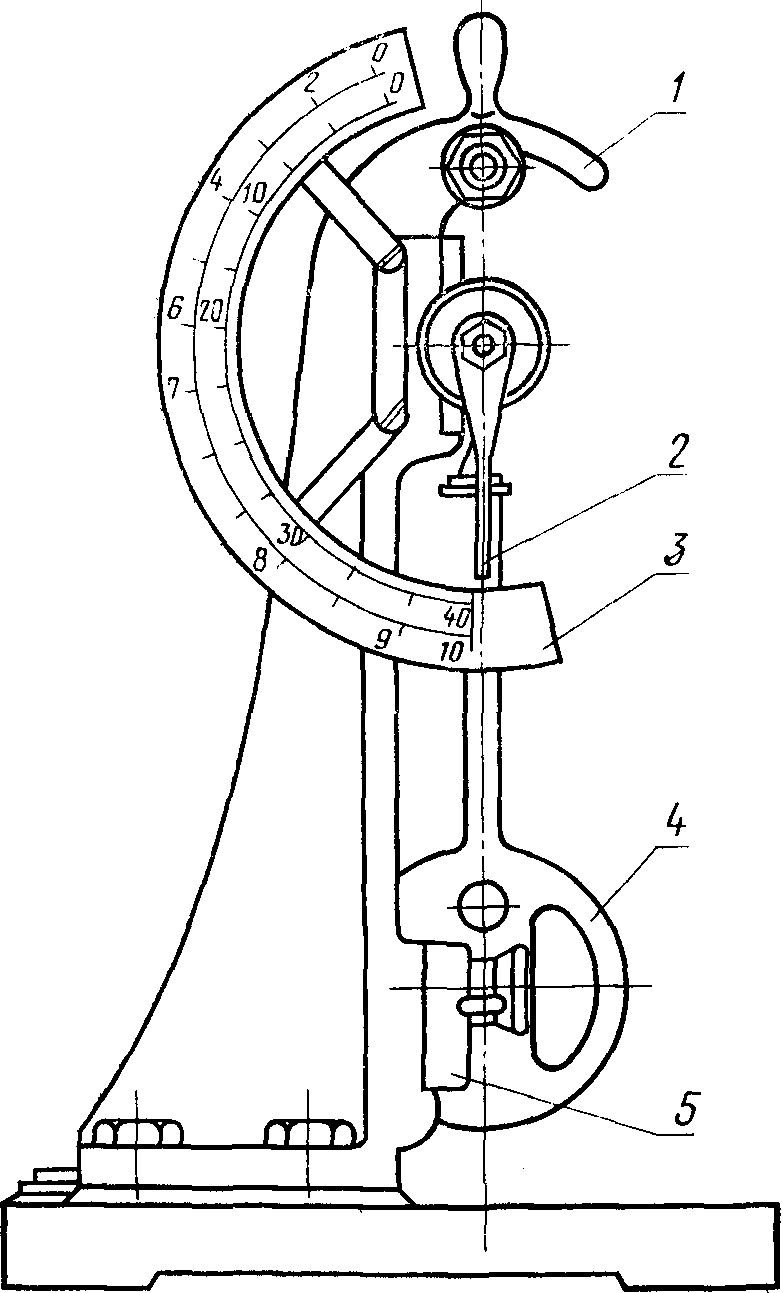

3.1. Ударную вязкость определяют на маятниковом копре, схема которого показана на чертеже. Перед проведением испытания стрелку прибора устанавливают на максимальное значение шкалы при вертикальном положении маятника. Затем маятник поднимают вверх, закрепляют его фиксатором и укладывают испытуемый образец на опоры, расстояние между которыми должно быть 60 мм.
5 — опора
3.2. Движением рукоятки фиксатора освобождают маятник, который, падая, разрушает образец. На шкале прибора фиксируют положение стрелки, при котором был разрушен образец.
4.1 Ударную вязкость (a_{\text{н}}) в Дж/м2 определяют по формуле
a_{\text{н}} = \frac{A_{\text{н}}}{F} ,
где A_{\text{н}} — работа, затраченная на разрушение образца, Дж;
F — площадь поперечного сечения образца, м2.
4.2. За окончательный результат принимают среднее арифметическое значение результатов испытания образцов, количество которых указано в нормативно-технической документации на конкретный вид изделия.
